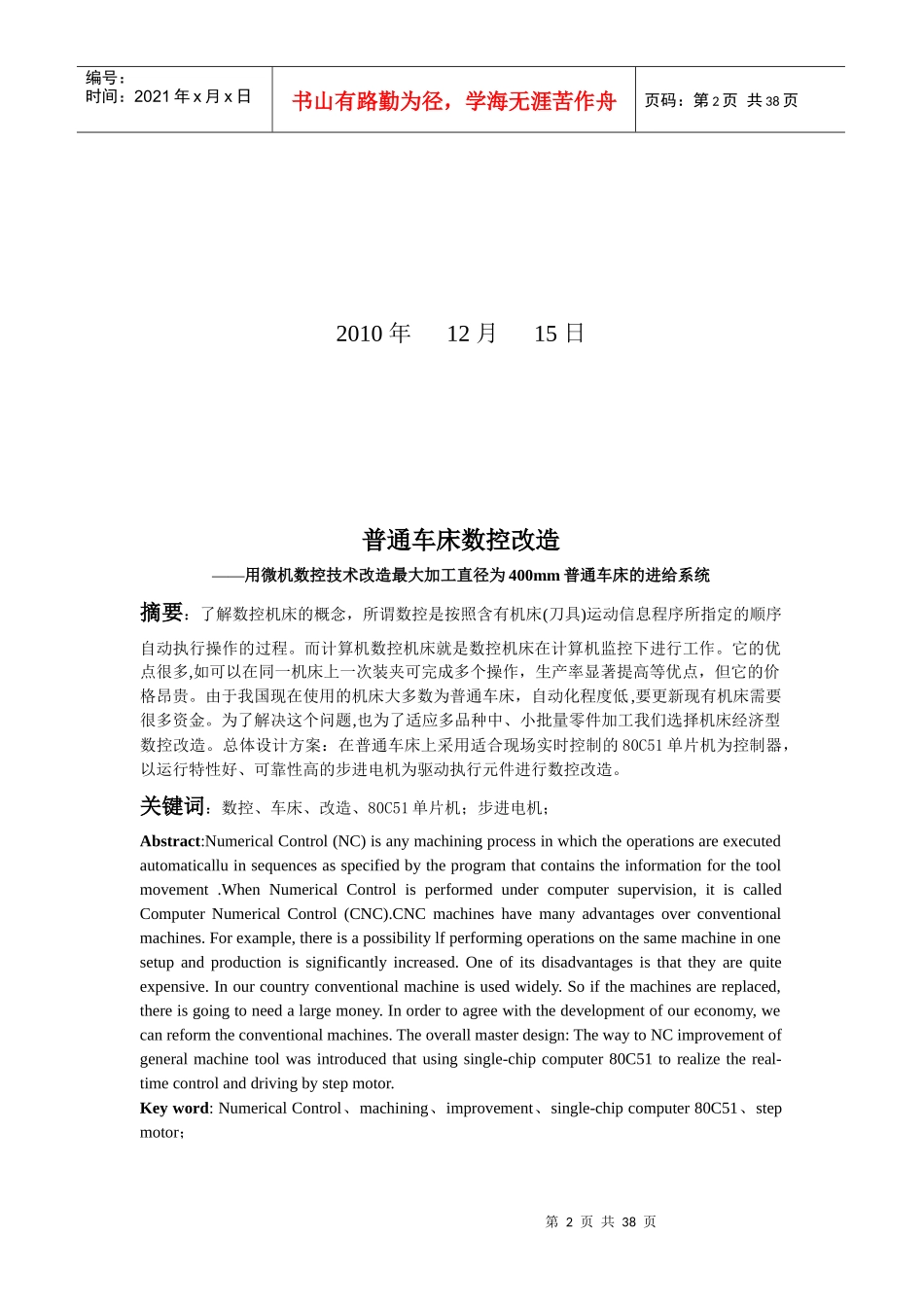

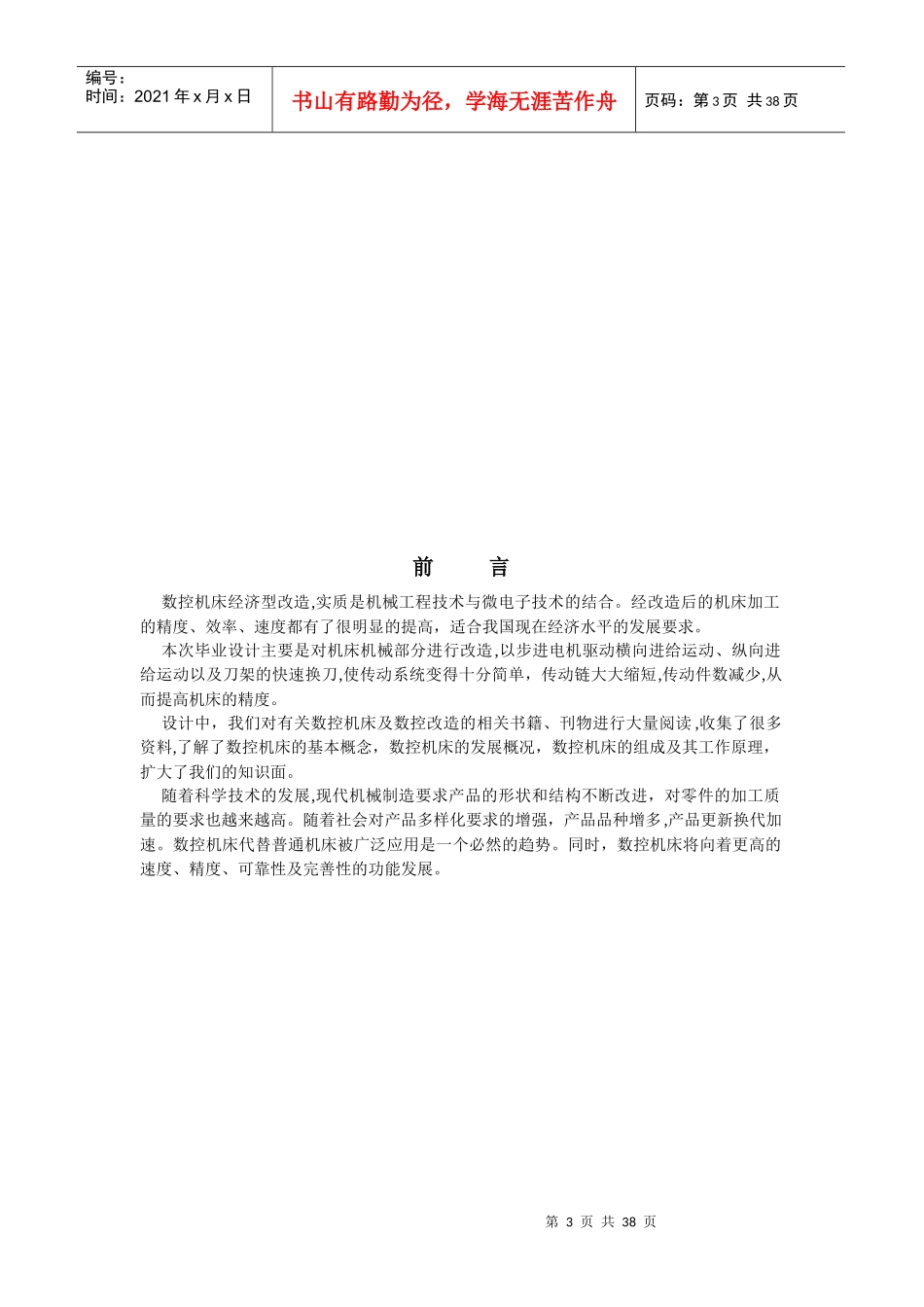

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页课程设计(论文)题目名称C6136数控车床数控化机电系统设计课程名称机电一体化系统设计学生姓名易宪学号0741125022系、专业机械与能源工程系（机电一体化专业）指导教师刘学敏第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页2010年12月15日普通车床数控改造——用微机数控技术改造最大加工直径为400mm普通车床的进给系统摘要：了解数控机床的概念，所谓数控是按照含有机床(刀具)运动信息程序所指定的顺序自动执行操作的过程。而计算机数控机床就是数控机床在计算机监控下进行工作。它的优点很多,如可以在同一机床上一次装夹可完成多个操作，生产率显著提高等优点，但它的价格昂贵。由于我国现在使用的机床大多数为普通车床，自动化程度低,要更新现有机床需要很多资金。为了解决这个问题,也为了适应多品种中、小批量零件加工我们选择机床经济型数控改造。总体设计方案：在普通车床上采用适合现场实时控制的80C51单片机为控制器，以运行特性好、可靠性高的步进电机为驱动执行元件进行数控改造。关键词：数控、车床、改造、80C51单片机；步进电机；Abstract:NumericalControl(NC)isanymachiningprocessinwhichtheoperationsareexecutedautomaticalluinsequencesasspecifiedbytheprogramthatcontainstheinformationforthetoolmovement.WhenNumericalControlisperformedundercomputersupervision,itiscalledComputerNumericalControl(CNC).CNCmachineshavemanyadvantagesoverconventionalmachines.Forexample,thereisapossibilitylfperformingoperationsonthesamemachineinonesetupandproductionissignificantlyincreased.Oneofitsdisadvantagesisthattheyarequiteexpensive.Inourcountryconventionalmachineisusedwidely.Soifthemachinesarereplaced,thereisgoingtoneedalargemoney.Inordertoagreewiththedevelopmentofoureconomy,wecanreformtheconventionalmachines.Theoverallmasterdesign:ThewaytoNCimprovementofgeneralmachinetoolwasintroducedthatusingsingle-chipcomputer80C51torealizethereal-timecontrolanddrivingbystepmotor.Keyword:NumericalControl、machining、improvement、single-chipcomputer80C51、stepmotor；第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页前言数控机床经济型改造,实质是机械工程技术与微电子技术的结合。经改造后的机床加工的精度、效率、速度都有了很明显的提高，适合我国现在经济水平的发展要求。本次毕业设计主要是对机床机械部分进行改造,以步进电机驱动横向进给运动、纵向进给运动以及刀架的快速换刀,使传动系统变得十分简单，传动链大大缩短,传动件数减少,从而提高机床的精度。设计中，我们对有关数控机床及数控改造的相关书籍、刊物进行大量阅读,收集了很多资料,了解了数控机床的基本概念，数控机床的发展概况，数控机床的组成及其工作原理，扩大了我们的知识面。随着科学技术的发展,现代机械制造要求产品的形状和结构不断改进，对零件的加工质量的要求也越来越高。随着社会对产品多样化要求的增强，产品品种增多,产品更新换代加速。数控机床代替普通机床被广泛应用是一个必然的趋势。同时，数控机床将向着更高的速度、精度、可靠性及完善性的功能发展。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页第一章：绪论§1毕业设计的目的：毕业设计是培养我们理论联系实际，解决生产实际问题能力的重要步骤，它系统的检验了我们是否是合格的毕业生。它通过对机床数控系统设计总体方案的拟定，进给伺服系统机械部分结构设计、计算控制系统硬件电路的设计以及数控机床加工程序的编制，使我们综合运用所学的机械、电子和微机的知识,进行一次机电结合的全面训练，从而培养了我们具有加工编程能力，初步设计计算的能力以及分析和处理生产中所遇到的机电方面技术问题的能力。§2毕业设计的内容：1、微机...
