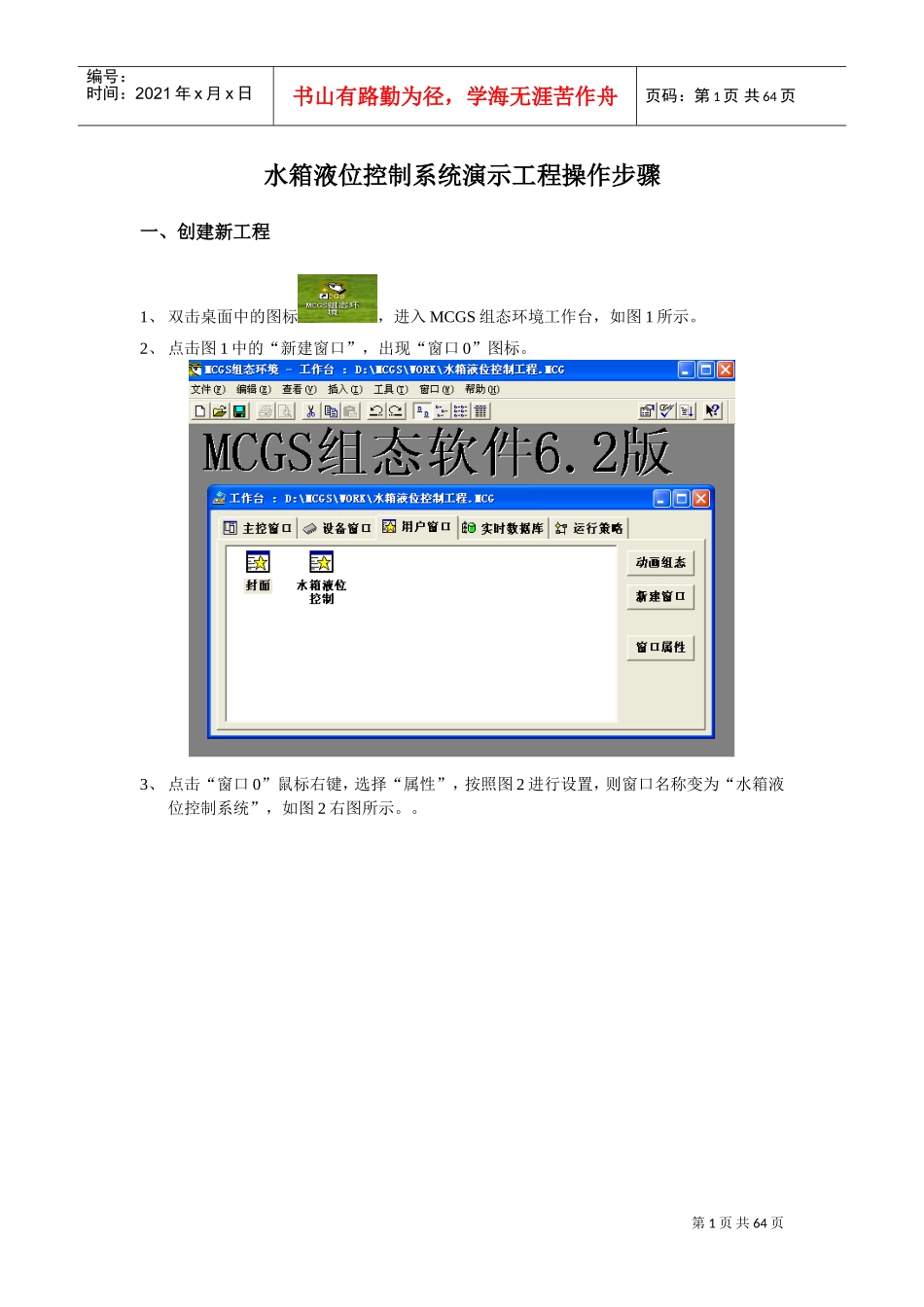

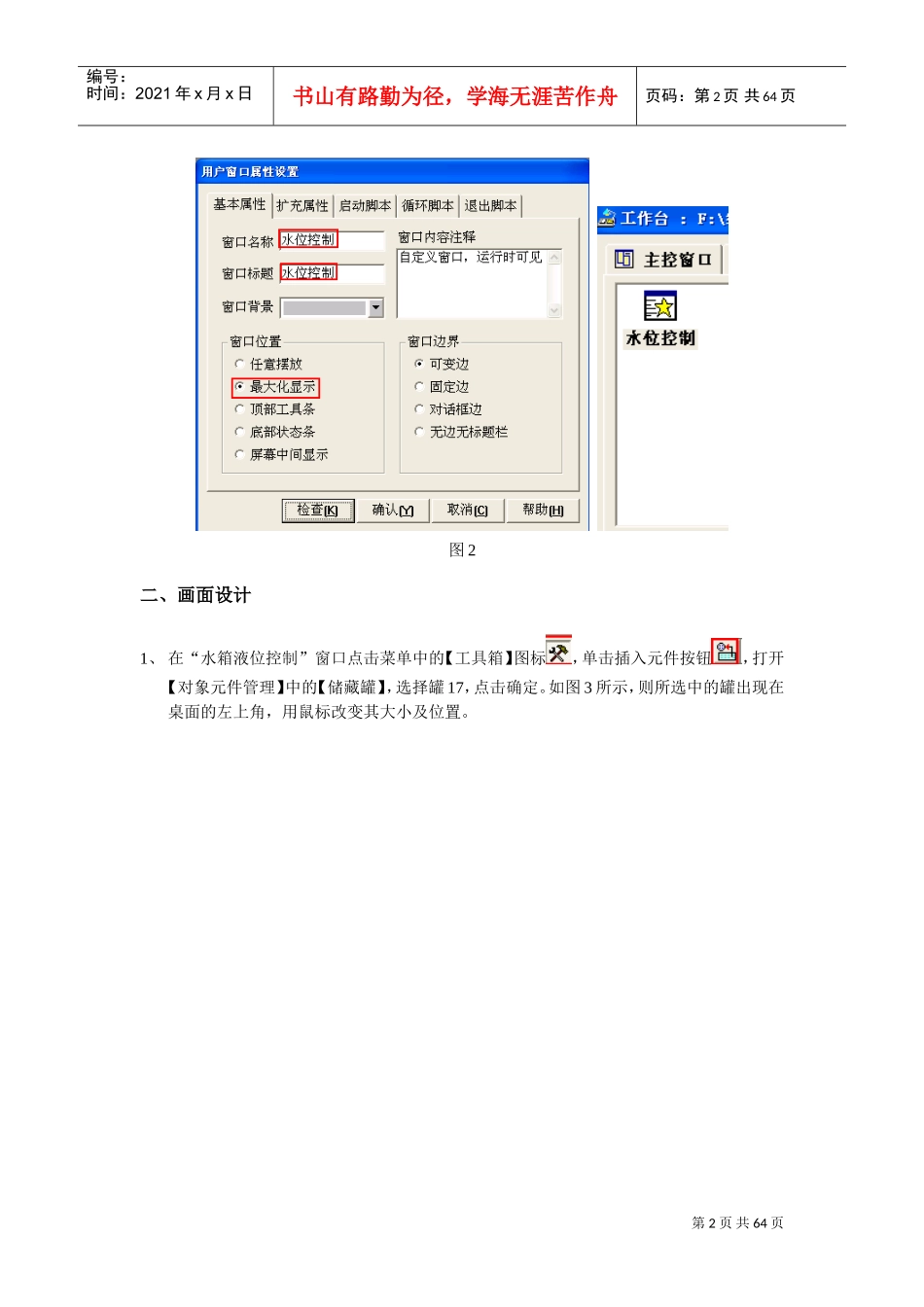

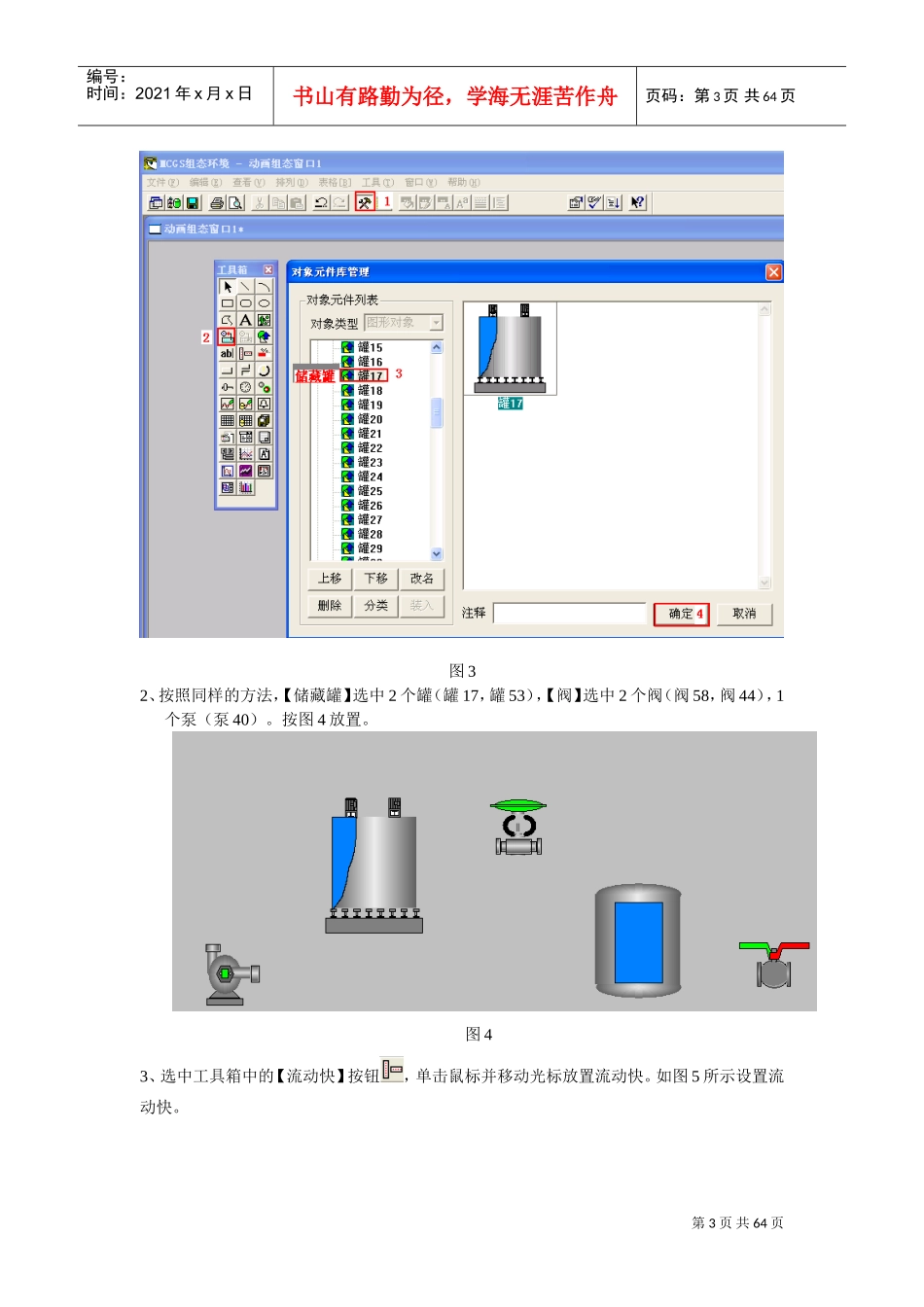

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页水箱液位控制系统演示工程操作步骤一、创建新工程1、双击桌面中的图标，进入MCGS组态环境工作台，如图1所示。2、点击图1中的“新建窗口”，出现“窗口0”图标。3、点击“窗口0”鼠标右键，选择“属性”，按照图2进行设置，则窗口名称变为“水箱液位控制系统”，如图2右图所示。。第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页图2二、画面设计1、在“水箱液位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中的【储藏罐】，选择罐17，点击确定。如图3所示，则所选中的罐出现在桌面的左上角，用鼠标改变其大小及位置。第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页图32、按照同样的方法，【储藏罐】选中2个罐（罐17，罐53），【阀】选中2个阀（阀58，阀44），1个泵（泵40）。按图4放置。图43、选中工具箱中的【流动快】按钮，单击鼠标并移动光标放置流动快。如图5所示设置流动快。第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。图65、添加文字，选中工具箱中的【标签】按钮，鼠标的光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小的矩形。建立矩形框后，鼠标在其内闪烁，可直接输入“水箱液位控制系统演示工程”文字。选中文字，鼠标右键【属性】，按图7设置。第5页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页图76、点击菜单中的，可变更字体大小。按图5添加其他文字。三、MCGS数据对象设置2、单击工作台【实时数据库】按钮，进入【实时数据库】窗口。单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增加新的数据对象。双击选中对象，按图8设置数据对象属性。图8第6页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共64页3、按照图9设置其他数据对象属性。图94、双击【液位组】，存盘属性按图10设置，组对象成员按图11设置。图10第7页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共64页图11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图12所示。图12第8页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共64页2、单击【动画连接】，选中折线，则出现。单击按钮进入【动画组态属性设置】窗口，各项设置如图13所示，单击确认后，水罐1的对象变量连接就成功了。图133、水罐2的对象变量连接方法与水罐1相同，只需吧【表达式】连接中的“液位1”改成“液位2”；（最大变化百分比）“100”，对应的（表达式的值）由“10”改为“6”。（二）调节阀动画连接1、在【水箱液位控制】窗口中，双击调节阀，弹出调节阀的【单元属性设置】窗口。单击【动画连接】，如图14所示。第9页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共64页图142、单击最下端【组合图符】的按钮，如图15所示进行设置。图153、表达式连接设置好后，单击图15中的【按钮动作】，进入按钮动作属性设置。选中【数据对象值操作】，单击【？】按，连接对象变量选中“调节阀”，执行“取反”操作，如图16所示设置。第10页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共64页图16（三）水泵动画连接1、在【水箱液位控制】窗口中，双击水泵，弹出调节阀的【单元属性设置】窗口。单击【动画连接】，如图17所示。图17第11页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共64页2、单击【组合图符】的按钮，如图18所示进行设置。图183、单击图17中【举行】，进入【填充颜色】属性界面，在表达式中连接变量“水泵”，如图19所示。图19第12页共64页编号：时间：2021年x月x日书山有路勤为径，学...
