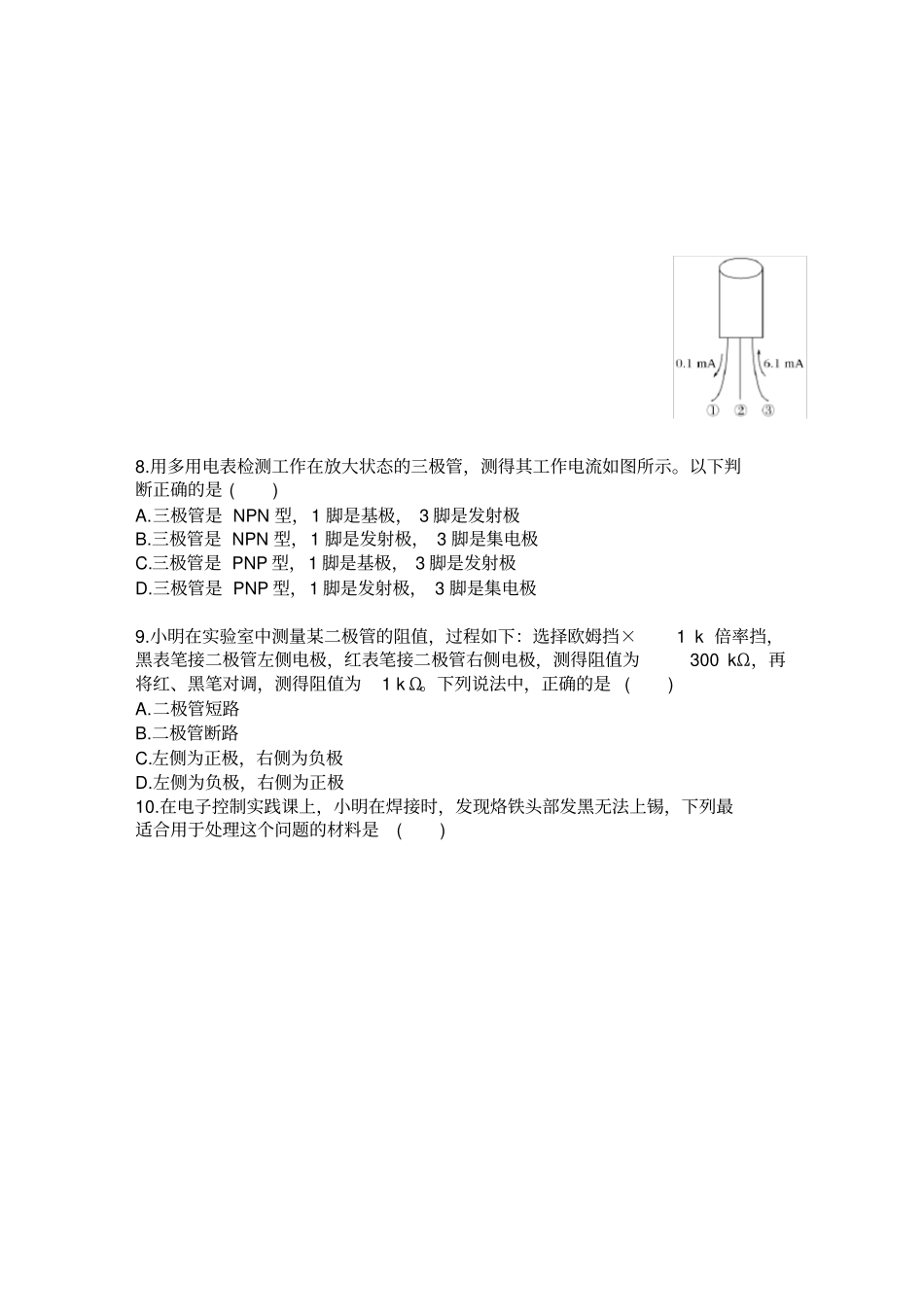

+如图所示是用三极管控制发光二极管的电路，根据V1基极的输入情况控制V2发光或不发光。请完成第1～2题。1.(2016·4月选考)电路图中电容C应选用的类型是()2.(2016·4月浙江省选考)现要将该电路用于下雨提示，当湿敏传感器MS检测到雨水时，接通电路，使V1发光。以下元器件与电路的连接中正确的是()3.(2017·11月浙江省选考)小明用多用电表判断电子元器件的好坏，下列测试结果表明电子元器件坏．的是()4.(2018·11月选考)如图所示的两个电路中，三极管为硅管。下列关于LED发光时，M、N点电位分析中正确的是()A.M点约为0.7V，N点约为0.7VB.M点约为0.7V，N点约为3VC.M点约为2.7V，N点约为3VD.M点约为2.7V，N点约为0.7V5.(2019·4月浙江省选考)如图所示的对称电路，三极管V3、V4工作在放大状态。下列分析中不正确．．．的是()A.流过V1、V2的电流相同B.增大R3阻值后，流过V1、V2的电流变小C.增大R1阻值后，流过V1的电流变小，流过V2的电流变大D.减小R1阻值后，流过V1的电流变大，流过V2的电流不变6.如图所示的光控灯电路，电流表A1和A2的读数分别为0.5mA和10mA，已知三极管V1的电流放大倍数是100。此时V1的工作状态是()A.饱和B.放大C.截止D.无法判断7.如图所示为三极管开关电路，现采用万用电表的电流档测量三极管集电极电流Ic，下图中，万用表的测量方法正确的是()8.用多用电表检测工作在放大状态的三极管，测得其工作电流如图所示。以下判断正确的是()A.三极管是NPN型，1脚是基极，3脚是发射极B.三极管是NPN型，1脚是发射极，3脚是集电极C.三极管是PNP型，1脚是基极，3脚是发射极D.三极管是PNP型，1脚是发射极，3脚是集电极9.小明在实验室中测量某二极管的阻值，过程如下：选择欧姆挡×1k倍率挡，黑表笔接二极管左侧电极，红表笔接二极管右侧电极，测得阻值为300kΩ，再将红、黑笔对调，测得阻值为1kΩ。下列说法中，正确的是()A.二极管短路B.二极管断路C.左侧为正极，右侧为负极D.左侧为负极，右侧为正极10.在电子控制实践课上，小明在焊接时，发现烙铁头部发黑无法上锡，下列最适合用于处理这个问题的材料是()考点1电子元器件1.下列电路中，虚线框内等效为一个NPN型三极管的是()2.如图所示，图甲、图乙是刘伟同学用万用表检测三极管极性的两个示意图，其中万用表的转换开关在电阻挡×1k挡。已知图中②为基极，则下列判断合理的是()A.①集电极，③发射极，NPNB.①发射极，③集电极，NPNC.①集电极，③发射极，PNPD.①发射极，③集电极，PNP3.如图所示是由光敏电阻、电位器、发光二极管、三极管及电阻等组成的光控灯电路模型，下列针对该电路的分析，合理的是()A.三极管V属于PNP型三极管B.当外界光线足够暗时，三极管V处于饱和状态C.外界光线变强时，光敏电阻RG的阻值变大D.要实现外界光线足够暗时LED发光，可交换RG与RP的位置考点2万用表4.以下关于多用电表操作，说法错误的是()A.使用多用电表测量电流时，需将多用电表串联在被测电路中，红表棒接电源正极，黑表棒接电源负极B.使用多用电表测量电阻时，需先将两根表棒短路，进行调零，即调节指针于表盘右端的“0”值刻度线上，这与其它挡各个读数变化方向相同C.使用指针式万用表调至电阻1×1k挡，用两个表棒分别接二极管两个电极，然后调换表棒位置再测一次，两次都发生偏转，且偏转角度较大，说明二极管被击穿了D.使用指针式万用表调至电阻1×1k挡，黑表棒接NPN型三极管的B极，红表棒接C极，指针不动，说明集电结不通，三极管已损坏5.选择多用电表欧姆挡“×100”挡位，欧姆调零后测量电阻阻值，如图所示表针偏转角度较大，下列判断或做法中正确的是()A.换用“×10”挡或更小倍率挡位，重新欧姆调零后测量B.换用“×1k”挡或更大倍率挡位，重新欧姆调零后测量C.交换红黑表笔位置，重新测试D.该电阻阻值较大，应接入电路后再进行测量6.把指针式万用表拨在电阻挡，测量下面的电子元件，下列说法正确的是()A.红表笔接引脚1，黑表笔接引脚2，指针大幅度偏转B.红表笔接引脚3，黑表笔接引脚4，指针不偏转C.红表笔接引脚5，黑表笔接引脚6，指针先向右偏，后向左偏D.红表笔接引脚7，黑表笔接引脚8，湿度越大，指针偏转越小一、选择题1.如图所...
