SMT印刷基础知识概述VIP免费

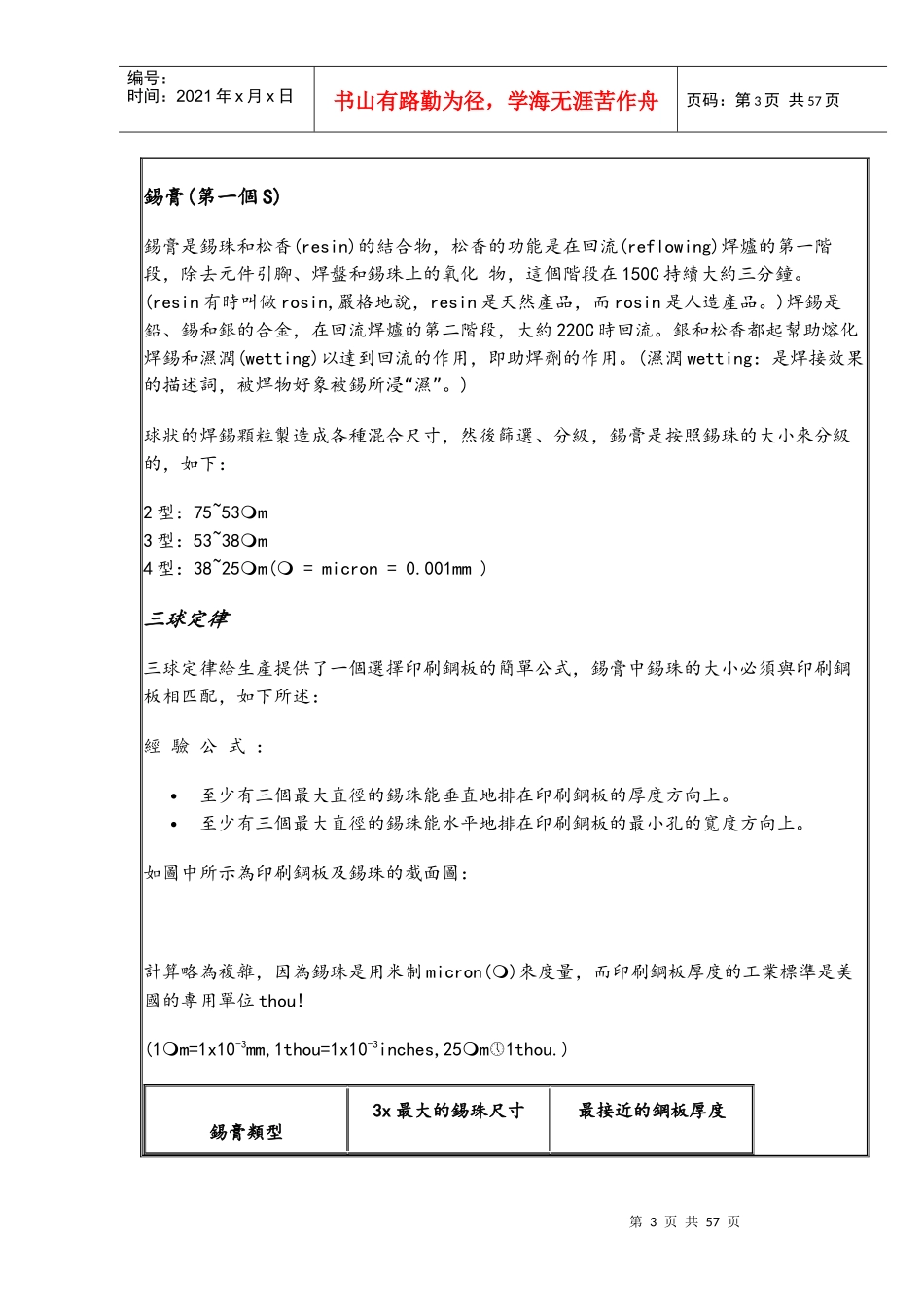

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料SMT印刷是科學,不是藝術在一塊典型的PCB(印刷電路板)上，可能有幾百個元件，600到1,000個聯接點(即焊盤pad)。因此這些端點的焊接不合格率必須維持在一個最小值。一般來說，PCB不能通過測試而須要返工的有60%是由於錫膏(solderpaste)印刷質量差而造成的。本文將討論印刷(screenprinting)的基本要素，並探討生產中持續的完美印刷品質所需的技術。在錫膏印刷中有三個關鍵的要素，這裏叫做三個S：Solderpaste(錫膏)，Stencils(印刷鋼板)，和Squeegees(印刷刮板)。三個要素的正確結合是持續的印刷品質的關鍵所在。第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页錫膏(第一個S)錫膏是錫珠和松香(resin)的結合物，松香的功能是在回流(reflowing)焊爐的第一階段，除去元件引腳、焊盤和錫珠上的氧化物，這個階段在150C持續大約三分鐘。(resin有時叫做rosin,嚴格地說，resin是天然產品，而rosin是人造產品。)焊錫是鉛、錫和銀的合金，在回流焊爐的第二階段，大約220C時回流。銀和松香都起幫助熔化焊錫和濕潤(wetting)以達到回流的作用，即助焊劑的作用。(濕潤wetting：是焊接效果的描述詞，被焊物好象被錫所浸“濕”。)球狀的焊錫顆粒製造成各種混合尺寸，然後篩選、分級，錫膏是按照錫珠的大小來分級的，如下：2型：75~53m3型：53~38m4型：38~25m(=micron=0.001mm)三球定律三球定律給生產提供了一個選擇印刷鋼板的簡單公式，錫膏中錫珠的大小必須與印刷鋼板相匹配，如下所述：經驗公式：至少有三個最大直徑的錫珠能垂直地排在印刷鋼板的厚度方向上。至少有三個最大直徑的錫珠能水平地排在印刷鋼板的最小孔的寬度方向上。如圖中所示為印刷鋼板及錫珠的截面圖：計算略為複雜，因為錫珠是用米制micron()來度量，而印刷鋼板厚度的工業標準是美國的專用單位thou!(1m=1x10-3mm,1thou=1x10-3inches,25m1thou.)錫膏類型3x最大的錫珠尺寸最接近的鋼板厚度第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页2型：75~533x75=225=9.0thou9thou3型：53~383x53=159=6.4thou6thou4型：38~253x38=114=4.6thou4thou印刷孔的尺寸是由元件引腳間隔(pitch)決定的，焊盤的尺寸一般是引腳間隔的一半。(印刷孔的尺寸實際上可能比焊盤(pad)尺寸小一點)，例如，25thou(0.63mm)的間隔，印刷孔為12.5thou。因此錫膏的選用必須滿足印刷鋼板上最小的印刷孔：元件最小引腳間隔最小印刷孔合適的錫膏類型16thou(0.4mm)8thou(0.2mm)2型：75~5312thou(0.3mm)6thou(0.15mm)3型：53~388thou(0.2mm)4thou(.1mm)4型：38~25因此，印刷鋼板的厚度通常是決定因素，大多數應用是選擇標準的6thou(0.1512mm)厚的印刷鋼板，3型的錫膏。粘度粘度是錫膏的一個重要特性，從動態方面來說，在...
