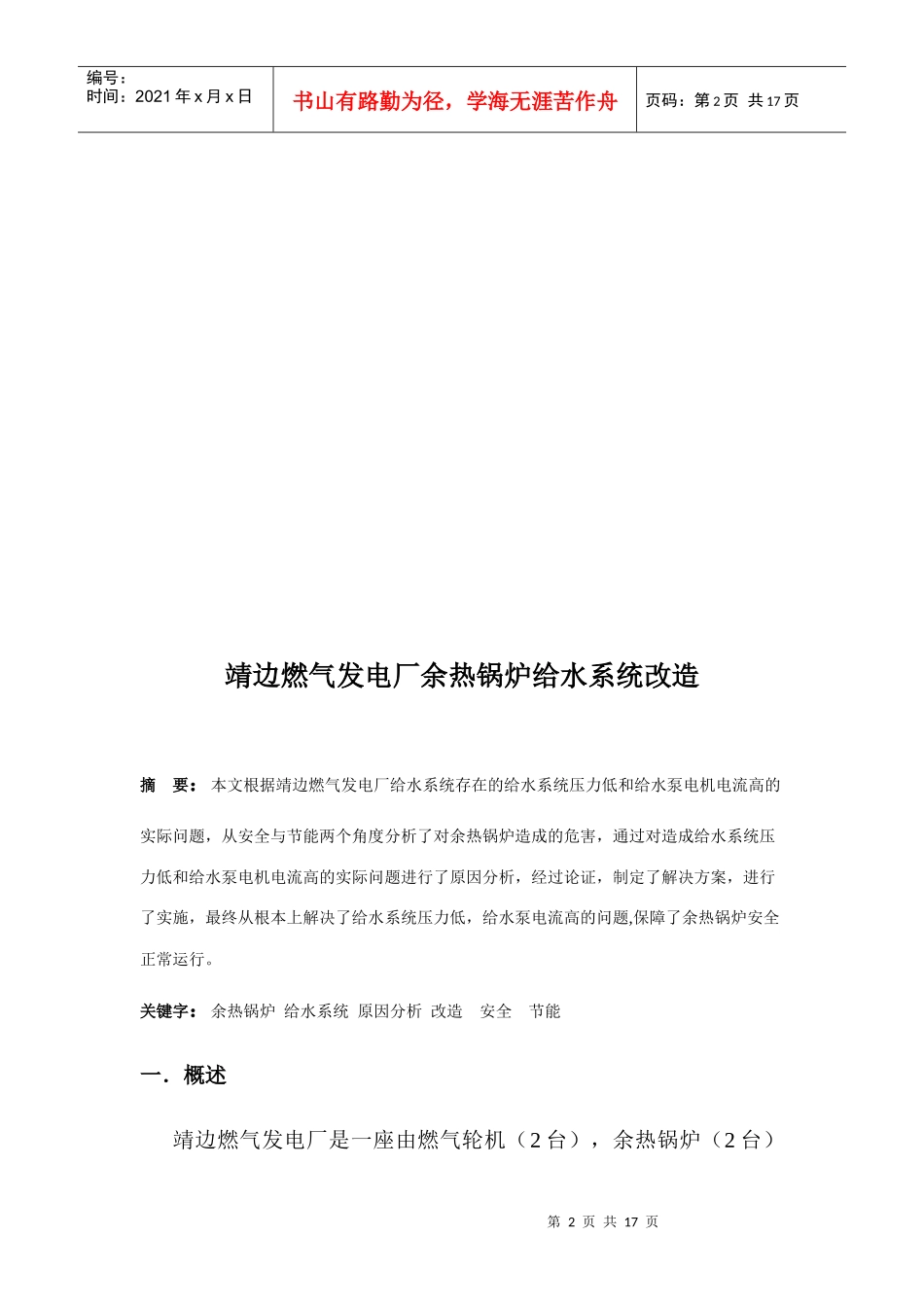

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页靖边燃气发电厂余热锅炉给水系统改造靖边燃气发电厂第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页靖边燃气发电厂余热锅炉给水系统改造摘要：本文根据靖边燃气发电厂给水系统存在的给水系统压力低和给水泵电机电流高的实际问题，从安全与节能两个角度分析了对余热锅炉造成的危害，通过对造成给水系统压力低和给水泵电机电流高的实际问题进行了原因分析，经过论证，制定了解决方案，进行了实施，最终从根本上解决了给水系统压力低，给水泵电流高的问题,保障了余热锅炉安全正常运行。关键字：余热锅炉给水系统原因分析改造安全节能一．概述靖边燃气发电厂是一座由燃气轮机（2台），余热锅炉（2台）第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页蒸汽轮机（1台）构成的燃气——蒸汽联合循环模式的发电系统。其中，余热锅炉是中国船舶重工集团第703研究所设计，江苏南通万达锅炉厂生产的Q282/472-36.2-3.82/445型螺旋翅片管，自然循环余热锅炉。作用是吸收燃气轮机排出的472℃烟气的热量，将水加热为445℃的蒸汽，推动汽轮机进行作功，发电。余热锅炉的稳定运行，直接关系到汽轮机的稳定运行。然而，余热锅炉系统中，影响余热锅炉稳定运行的最关键设备是两台给水泵。给水泵是沈阳第一水泵厂生产的DG45-80*7型多级离心泵（流量45m3/h、扬程560m，配套沈阳电机股份有限公司生产的JK113-2型电动机，功率150KV、电压380V、电流270A、转速2940rpm）。给水泵将经过除氧的132.9℃给水从除氧器经过升压至5.6Mpa，送至省煤器进行进一步加热。一旦给水泵停止供水，整个水循环系统将被打破。3分钟之内不能正常恢复，直接导致汽轮机停机的严重事故，其中余热锅炉给水系统分为两第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页部分：一路是给水管线系统另一路循环管线系统。给水管线系统是由除氧器的除氧水经过管道进入给水泵，由给水泵升压后送入省煤器入口，经过在省煤器内进行加热后，再从省煤器出口进入中压汽包。另一路是给水再循环管线系统，除氧器的除氧水经过管道进入给水泵，由给水泵升压后经过给水再循环管线回到除氧器。给水再循环管内设有，孔径5mm的节流孔，给水再循环管线作用是保护给水泵防止憋压。二．问题的提出下面我们来看一下在日常运行中给水系统压力的实际运行情况。表1是长庆靖边燃气发电厂2＃余热锅炉2006年5月1日、2007年5月1日、2008年5月1日部分时段运行参数：下图表格是给水系统压力和给水泵电流不同时期变化日期进口烟温主蒸汽流量主蒸汽压力主蒸汽温度汽包水位汽包压力中压给水流量中压给水压力给水泵电流给水泵电压第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2006.5.1.4：0045133.03.304442823.4132.05.463853062006.5.1.5：0044732.53.294412913.4031.15.533853002006.5.1.6：0044330.73.284402753.4130.65.623852892006.5.1.7：0044528.93.294432643.3728.75.733852802006.5.1.8：0046429.73.284412843.3029.75.623842872007.5.1.4：0045829.63.284452743.4129.15.383942832007.5.1.5：0045430.73.304422823.3530.35.353962942007.5.1.6：0044730.13.314432873.4127.65.623942912007.5.1.7：0045828.63.364422843.4528.45.553942862007.5.1.8：0046029.43.244372803.3828.65.233942892008.5.1.4：0045230.63.294362913.4029.15.143922912008.5.1.5：0044931.23.234402833.3631.25.013843042008.5.1.6：0045230.13.274452843.3929.34.88384300第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页2008.5.1.7：0044928.23.304432933.4127.95.143852912008.5.1.8：0044728.13.364412903.4227.95.12393305表一从上图表格中我们可以看出主蒸汽流量与给水流量和给水压力的关系：主蒸汽流量增加，给水流量增大，给水压力减小...
