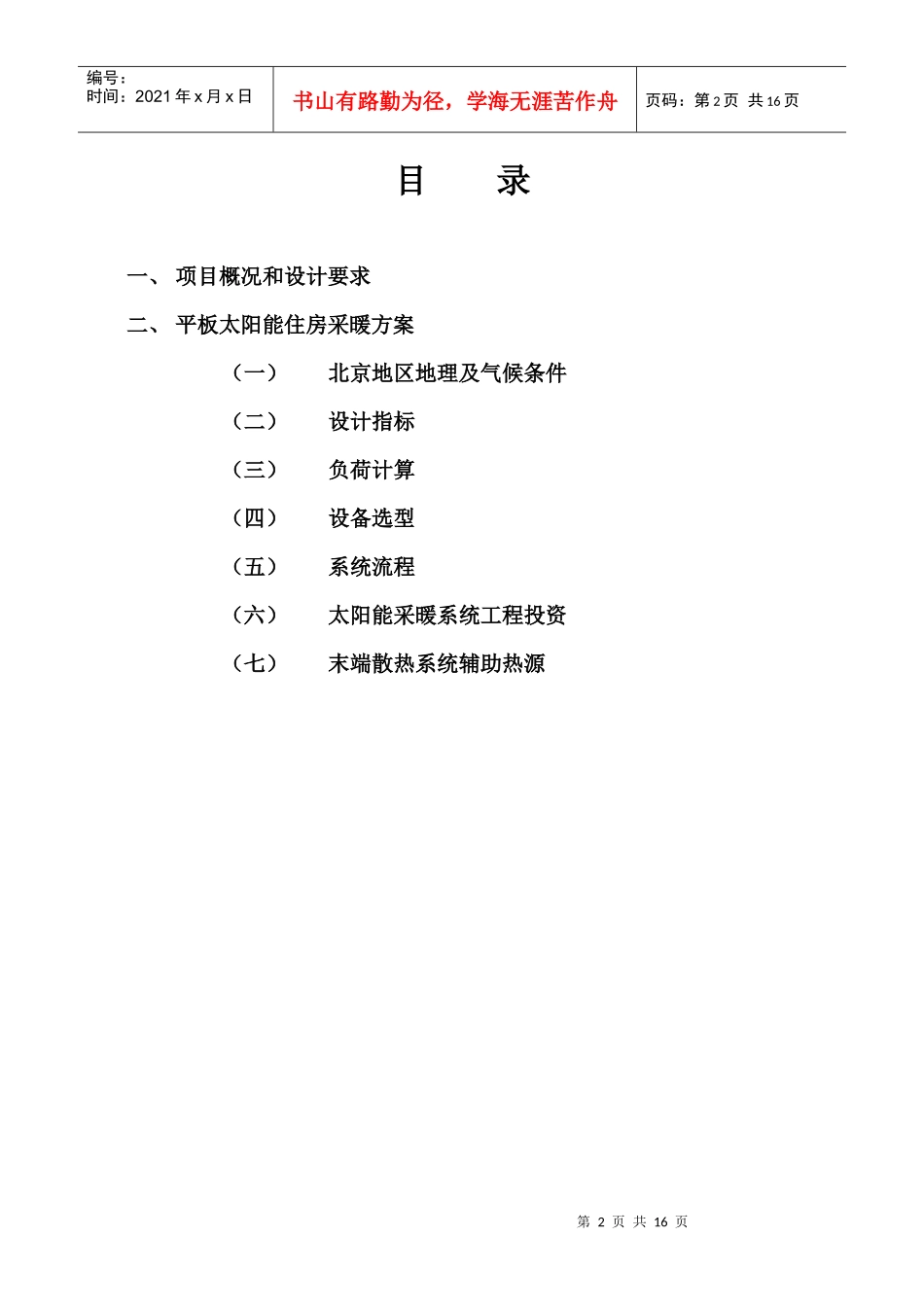

·别墅太阳能采暖住房项目可行性研究报告北京****新能源科技有限公司第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页二零壹零年四月十八日第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页目录一、项目概况和设计要求二、平板太阳能住房采暖方案（一）北京地区地理及气候条件（二）设计指标（三）负荷计算（四）设备选型（五）系统流程（六）太阳能采暖系统工程投资（七）末端散热系统辅助热源第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页一、项目概况工程名称：留村别墅太阳能采暖住房示范项目建筑面积：300平方米，坐北朝南，四季使用生活热水。冬季采暖：要求室温18±2℃二、太阳能住房采暖系统的设计和设备（一）北京地区地理及气候条件1.北京地区纬度为北纬39°57ˊ。2.太阳能总辐射资料①北京地区地表面单位面积上各月和年的总辐射值（卡/cm2•月或卡/cm2•年）城市/月123456北京6272.77511.810954.313228.115821.115779.5城市/月789101112北京14299.113037.011960.09343.46380.15533.0城市/年年总量北京130133.1北京地区日照丰富，年总辐射量为130.1千卡/cm2。当平板太阳能集热器以当地纬度为倾角时，冬季可得平面总辐射的第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页135%，夏季为85%。年得有效热能为130.1×10000千卡/m²×1/862×（1.35＋0.85）/2×50%=830.1kwh/m²年×0.63=1.43262wh/m²/天②北京地区年总辐射量和日照城市年总辐射量（千卡/cm2）年日照时数（小时）年日照百分率（％）北京130.12778.763北京地区属于太阳能较丰富区，年总辐射量为130.1千卡/cm2。日照时数全年在2778.7小时，一年中每天平均7小时40分到8小时07分的日照，日照百分率在63％。③北京地区四季持续期（始日）季节冬春夏秋北京15528/10551/410526/5508/9冬季持续约5个月。④北京地区气温（℃）及寒暑日数项目1月4月7月10月年年较差极端最低极端最高日最低气温≤0℃日数北京-4.713.226.012.511.630.7-19.440.6128.4北京地区冬季温度低，低温持续时间长。日最低气温在0℃以下的寒冷日数为128.4日。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页（二）设计指标1、生活热水依据自来水源温度和室内环境温度条件，本系统可达到以下指标：室内温度自来水源温度生活热水、供暖温度夏季≤25℃10℃55℃冬季≥18℃10℃55℃（三）负荷计算按照85W/平方米的散热量计算，每日散热量Q=85*300*14=357000W=307758kcal需安装蓝膜平板太阳能集热器240㎡即120块（如果是新型保温房屋减半）200平米或100平米等房屋可以按比例套算（四）设备选型1、留村别墅平板太阳能采暖工程的设备选型采暖工程可选用的集热器有两种，热管真空管型集热器和蓝膜平板型集热器。北京地处东北寒冷地区，冬季长、气温低，如选用热管真空管型集热器会出现冬季系统集热器冻坏等问题，所以蓝膜平板型集热器较适用。①供暖供热系统的特点：热性能好，工作温度高采用抗冲击，安全性、稳定性高；玻璃盖板采用布纹低铁钢化玻璃（超白玻璃），不产生光污染，不破坏周边居民的居住环境；太阳能集热器安装支架有效抗12级风；第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页集热循环管路内充食品级防冻介质，保证全年运行的前提下，满足用水安全性。热水系统的热效率即使在冬季也能达到45%以上，工作温度可达50～80℃。热容小，起动快热管的热容小，受热后立即启动，因而在瞬变的太阳辐射条件下可提高集热器的输出能量，在多云低日照条件下亦可正常工作。系统承压高平板型集热器可承受较高的系统压力，有膨胀罐可缓解系统压力，所有连接均为铜管且不发生渗漏现象。安装维修极为方便平板太阳能集热器比热管式真空管集热器简单，无损坏，即使停水也不影响使用。安全可靠，使用寿命长在正常保养条件下，使用寿命可达15年，系统...
