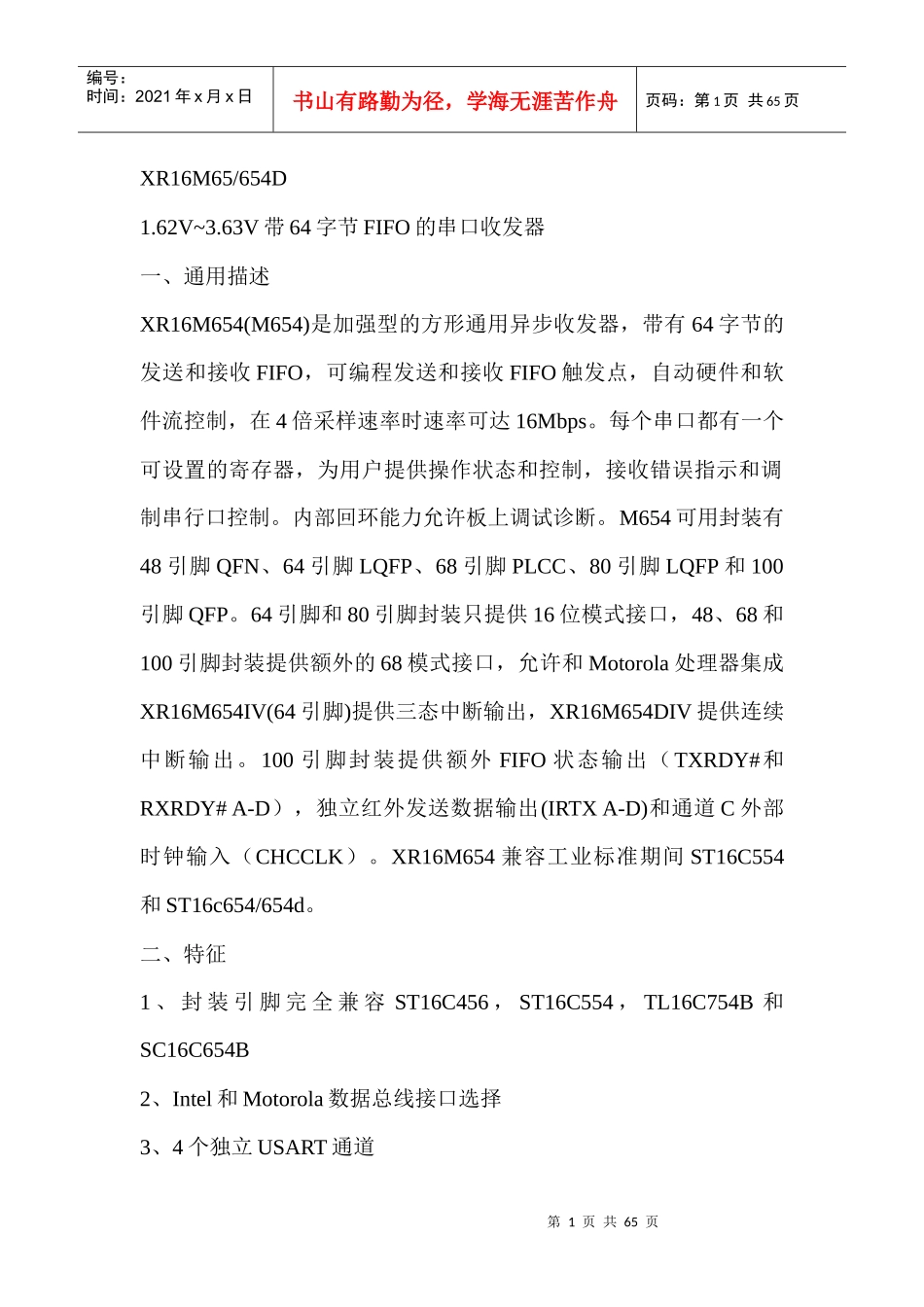

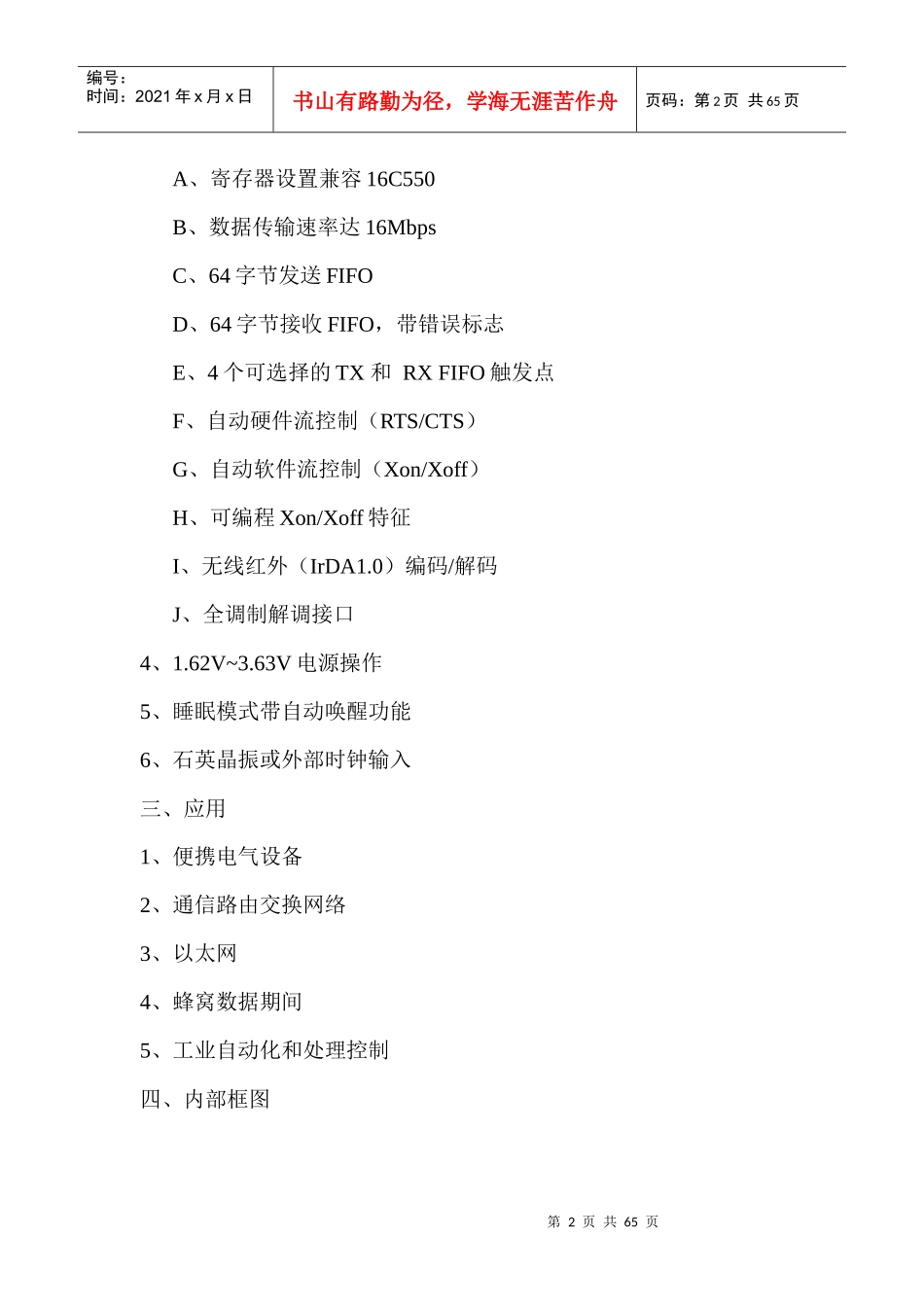

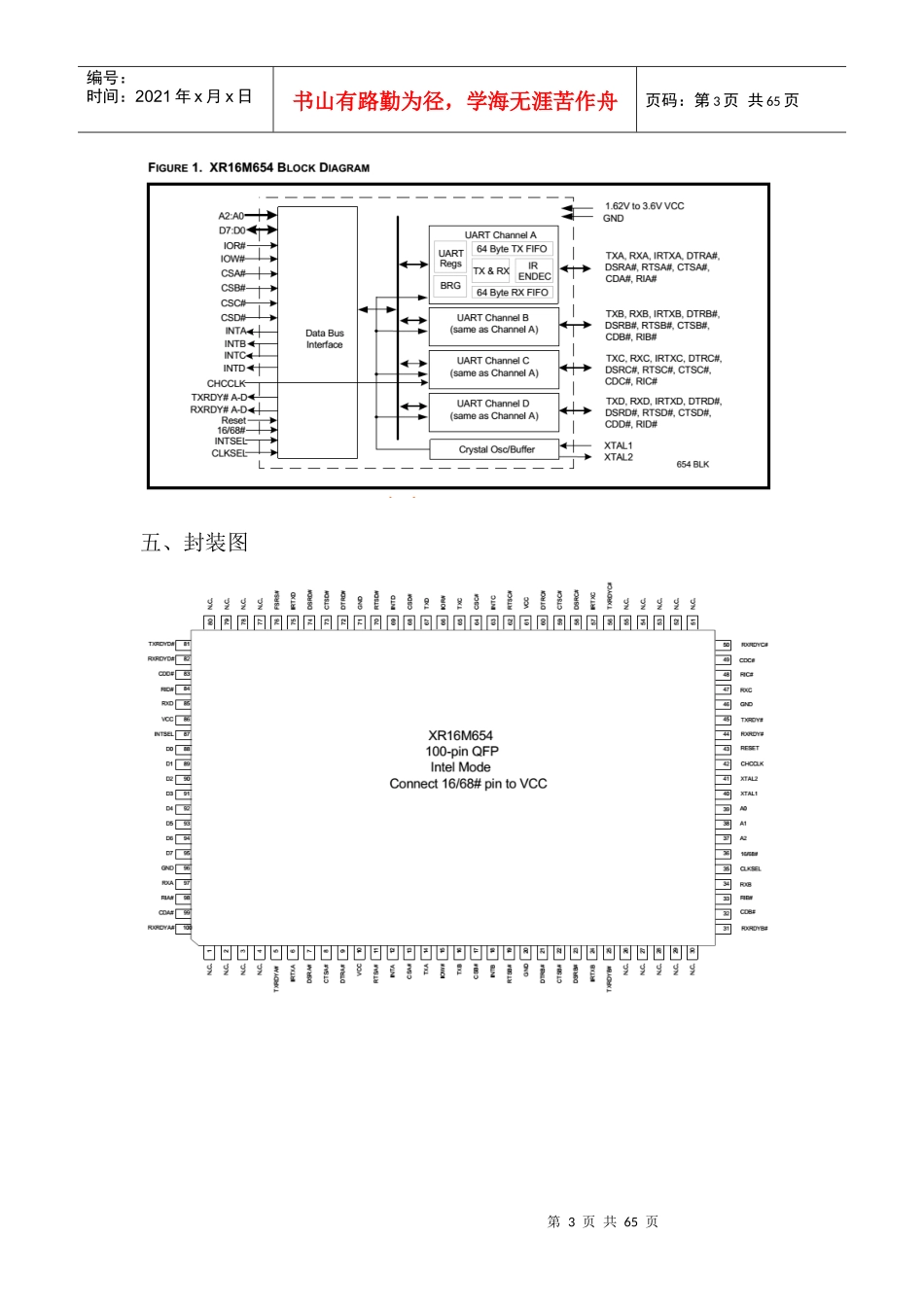

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页XR16M65/654D1.62V~3.63V带64字节FIFO的串口收发器一、通用描述XR16M654(M654)是加强型的方形通用异步收发器，带有64字节的发送和接收FIFO，可编程发送和接收FIFO触发点，自动硬件和软件流控制，在4倍采样速率时速率可达16Mbps。每个串口都有一个可设置的寄存器，为用户提供操作状态和控制，接收错误指示和调制串行口控制。内部回环能力允许板上调试诊断。M654可用封装有48引脚QFN、64引脚LQFP、68引脚PLCC、80引脚LQFP和100引脚QFP。64引脚和80引脚封装只提供16位模式接口，48、68和100引脚封装提供额外的68模式接口，允许和Motorola处理器集成XR16M654IV(64引脚)提供三态中断输出，XR16M654DIV提供连续中断输出。100引脚封装提供额外FIFO状态输出（TXRDY#和RXRDY#A-D），独立红外发送数据输出(IRTXA-D)和通道C外部时钟输入（CHCCLK）。XR16M654兼容工业标准期间ST16C554和ST16c654/654d。二、特征1、封装引脚完全兼容ST16C456，ST16C554，TL16C754B和SC16C654B2、Intel和Motorola数据总线接口选择3、4个独立USART通道第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页A、寄存器设置兼容16C550B、数据传输速率达16MbpsC、64字节发送FIFOD、64字节接收FIFO，带错误标志E、4个可选择的TX和RXFIFO触发点F、自动硬件流控制（RTS/CTS）G、自动软件流控制（Xon/Xoff）H、可编程Xon/Xoff特征I、无线红外（IrDA1.0）编码/解码J、全调制解调接口4、1.62V~3.63V电源操作5、睡眠模式带自动唤醒功能6、石英晶振或外部时钟输入三、应用1、便携电气设备2、通信路由交换网络3、以太网4、蜂窝数据期间5、工业自动化和处理控制四、内部框图第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页五、封装图第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页第6页共65页第5页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共65页第7页共65页第6页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共65页六、订购信息七、引脚描述名称48646880100类型描述A2A1A0151617222324323334282930373839I地址线[2:0]，用于在数据总线通信中，选择串口通道A-D某个内部寄存器。第8页共65页第7页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共65页D7D6D5D4D3D2D1D0464544434241403960595857565554535432168676675747372717069689594939291908988I/O双向数据总线[7:0]IOR#(VCC)2940525166I当66/68#引脚为高电平时，Intel总线接口被选择，该输入成为读使能（低有效）。下降沿产生一个内部读周期，并且从由地址线[A2:A0]指定的内部寄存器检索数据字节，将数据放在数据总线上，允许主机在上升沿读取数据。当16/68#引脚为低电平时，Motorola总线接口模式被选择，该输入不再使用，并被连接到VCC。IOW#(R/W#)79181115I当16/68#引脚为高电平是，选择Intel接口，该输入编程写使能（低有效）。下降沿产生内部写周期，上升沿在数据总线上传输数据字节到由[A2：A0]指定的内部寄存器。当16/68#引脚为低电平时，Motorola总线接口被选择，该输入编程读(逻辑1)和写(逻辑0)信号。CSA#(CS#)5716913I当16/68#引脚为高电平是，输入为片选A（低有效），使能器件的通道A。当16/68#为低电平时，在Motorola模式下，该引脚输入变成芯片选择引脚。CSB#(A3)911201317I当16/68#引脚为高电平时，输入为片选B（低有效），使能器件通道B。当16/68#引脚为低电平时，输入为地址线A3，在Motorola模式下被使用作为通道选择。CSC#(A4)2738504964I当16/68#引脚为高电平时，输入为片选C，使能器件通道C。当16/68#引脚为低电平时，输入变成地址线A4，在Motorola模式中被用作通道选择。CSD#(VCC)3142545368I当16/68#引脚为高电平时，输入为...
