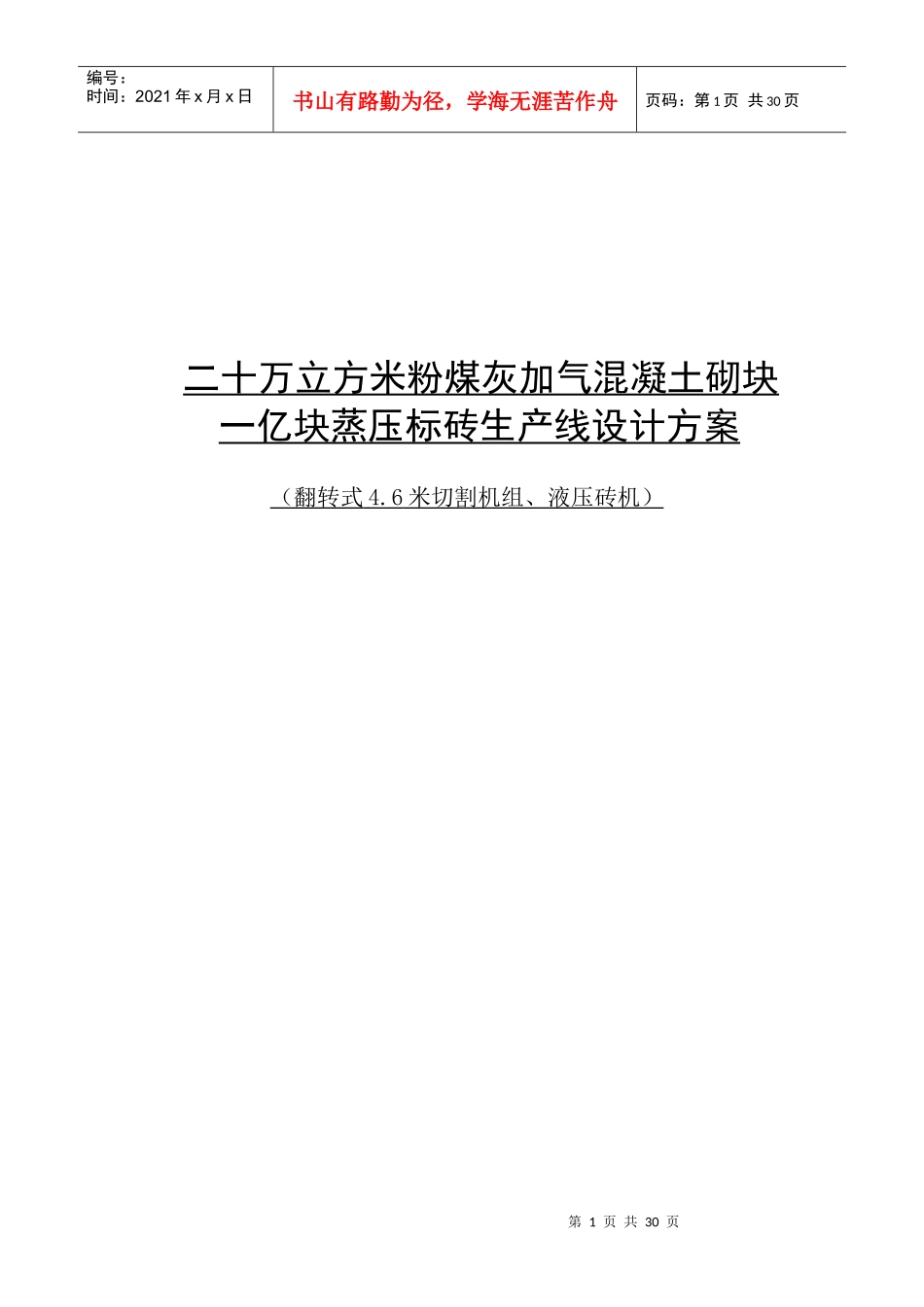

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页二十万立方米粉煤灰加气混凝土砌块一亿块蒸压标砖生产线设计方案（翻转式4.6米切割机组、液压砖机）第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页设计方案概述序号项目名称项目内容1设计规模年产20万立方米粉煤灰加气混凝土砌块、1亿粉煤灰标准砖生产线2建设规模年产20万立方米粉煤灰加气混凝土砌块、1亿粉煤灰标准砖生产线2主机设备选型加气混凝土生产线采用翻转式4.6米切割机组，标准砖生产线采用HY1100液压砖机机组。养护采用直径2米、长30米，1.5兆帕,上开门蒸压釜，。3设计方案特点原材料贮量大，加气混凝土生产线采用固定式浇注，集中控制，电子称计量，机械切割，双热室静停。标准砖采用国内自动化程度高，工艺装备先进可靠的液压砖机机组，确保产品质量。两线合一，共用石灰磨细系统，蒸养系统。4设计思路工艺流畅，投资省，生产品种灵活。5建筑占地面积11000平方米第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页6生产线建筑面积7800平方米7设备容量1200KW8设备重量9工厂人数133人10投资概算3333万元第一章建厂条件一：厂址选择建在电厂内，交通方便，周围无密集居住区。二：建厂指导思想立足本公司力量，选用成熟的技术和装备。考虑技术的先进性、机械化、自动化，以保证产品质量的稳定性与可靠性，适应经济发展区中型企业的环境。力求节约投资资金，缩短建设周期，争取早日建成投产。三：建厂方案1.工厂总占地面积大于35000平方米.2.设原材料堆场，成品堆场。生产过程设原材料处理工段，配料浇注工段，静停切割工段，蒸压养护及成品工段。3.技术装备力求在保证质量和进度下就近配套，便于生产管理和维修。4.厂区内设维修车间、化验室、仓库等附属设施。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页5.从土建动工开始，建设周期六个月。四：主要原材料1.粉煤灰：干粉煤灰，由汽车运送至厂，气力输送至料仓;技术要求如下：二氧化硅及三氧化铝的含量大于70%，烧失量小于8%。2.块状生石灰：汽车运输入堆场；技术要求如下：有效氧化钙含量大于65%，消解时间8-15分钟，消解温度大于65度，过烧石灰含量小于8%，粉灰含量小于10%，氧化镁含量小于5%。3.石膏：汽车运至堆场；技术要求如下：二水生石膏或磷石膏，三氧化硫含量大于35%。也可采用电厂的脱硫石膏。4.铝浆：汽车运输入厂，固体分含量大于65%，活性铝含量大于90%。5.水泥：32.5R散装水泥。五：供水、供电、供汽1.供水：采用地下水，生活用水采用自来水。2.供电：报装1000KVA的S-9变压器一台。3.供汽：利用锅炉的蒸汽供给直径2×30m蒸压釜，而蒸压釜排放的余汽余热可回收利用于静停室保温。六：水文、地质、交通运输条件1.水文：满足工业区的要求，地平面±0.000高于历史的最高水位线，保证工厂不会被洪水浸淹。2.地质：厂房基础采用独立或条形基础。第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页3.交通运输：厂区内设环形水泥路，以满足原材料及成品的运输要求。第二章建设规模与产品方案一、建设规模按年产20万立方米加气混凝土砌块，1亿标砖的规模设计，该生产线可同时生产20万立方米加气混凝土砌块、1亿标砖。二、产品方案蒸压加气混凝土砌块适用于一切非承重墙砌体的砌体、隔热与保温，蒸压粉煤灰砖可用来做承重墙的砌体。三、产品品种1.蒸压加气混凝土砌块：长度：600mm第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页高度：200、240、250、300mm宽度：75、100、125、150、175、200、250mm60、120、180、240mm2.蒸压粉煤灰砖长度×宽度×厚度=240×115×53mm四、产品质量1.蒸压加气混凝土砌块：容量级别：500，600，700KG/m3（即05，06，07级）抗压强度等级：3.5、5.0、7.5Mpa（即35、50、75级）干燥收缩值：≤0.8mm/m导热系数：0.11-0.22KCal/m.h.℃隔音性能：4...
