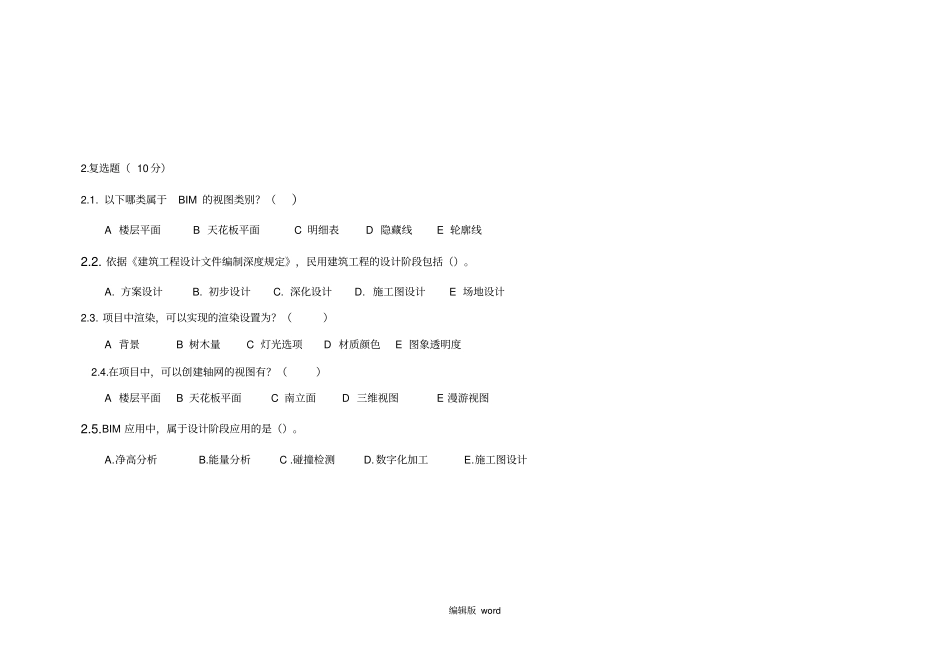

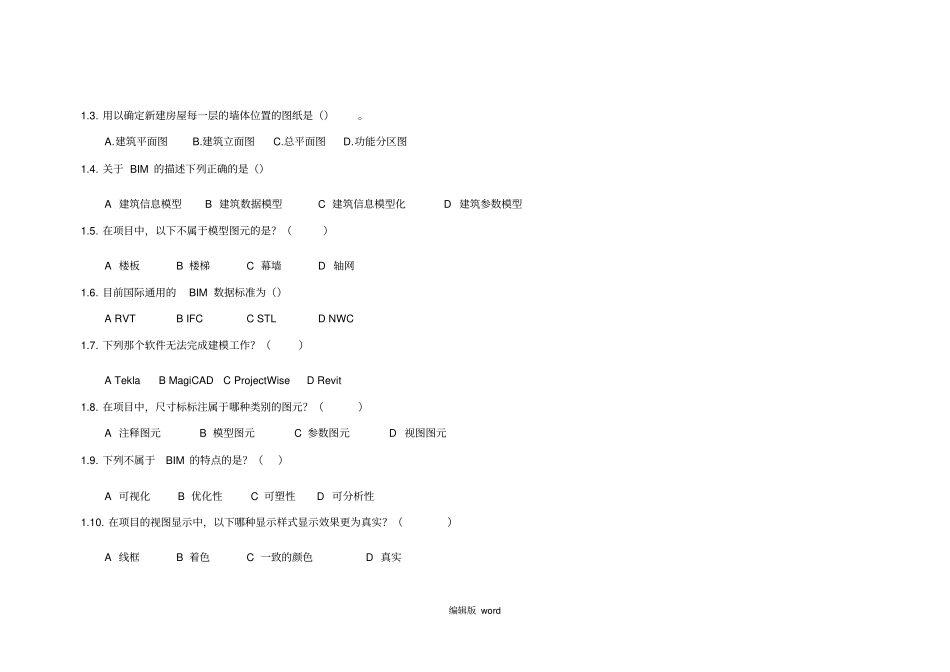

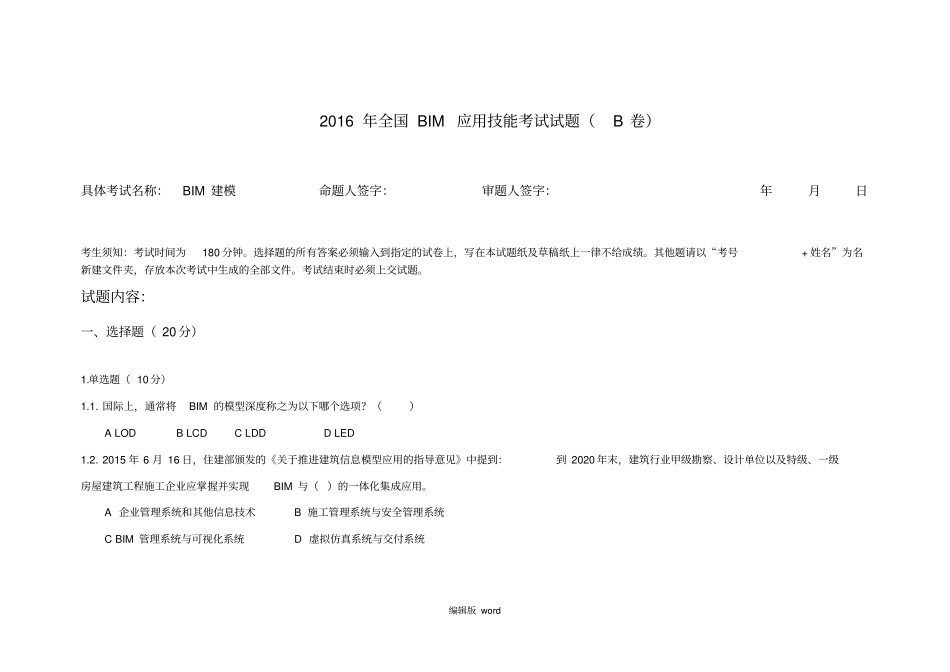

编辑版word2016年全国BIM应用技能考试试题（B卷）具体考试名称：BIM建模命题人签字：审题人签字：年月日考生须知：考试时间为180分钟。选择题的所有答案必须输入到指定的试卷上，写在本试题纸及草稿纸上一律不给成绩。其他题请以“考号+姓名”为名新建文件夹，存放本次考试中生成的全部文件。考试结束时必须上交试题。试题内容：一、选择题（20分）1.单选题（10分）1.1.国际上，通常将BIM的模型深度称之为以下哪个选项？（）ALODBLCDCLDDDLED1.2.2015年6月16日，住建部颁发的《关于推进建筑信息模型应用的指导意见》中提到：到2020年末，建筑行业甲级勘察、设计单位以及特级、一级房屋建筑工程施工企业应掌握并实现BIM与（）的一体化集成应用。A企业管理系统和其他信息技术B施工管理系统与安全管理系统CBIM管理系统与可视化系统D虚拟仿真系统与交付系统编辑版word1.3.用以确定新建房屋每一层的墙体位置的图纸是（）。A.建筑平面图B.建筑立面图C.总平面图D.功能分区图1.4.关于BIM的描述下列正确的是（）A建筑信息模型B建筑数据模型C建筑信息模型化D建筑参数模型1.5.在项目中，以下不属于模型图元的是？（）A楼板B楼梯C幕墙D轴网1.6.目前国际通用的BIM数据标准为（）ARVTBIFCCSTLDNWC1.7.下列那个软件无法完成建模工作？（）ATeklaBMagiCADCProjectWiseDRevit1.8.在项目中，尺寸标标注属于哪种类别的图元？（）A注释图元B模型图元C参数图元D视图图元1.9.下列不属于BIM的特点的是？（）A可视化B优化性C可塑性D可分析性1.10.在项目的视图显示中，以下哪种显示样式显示效果更为真实？（）A线框B着色C一致的颜色D真实编辑版word2.复选题（10分）2.1.以下哪类属于BIM的视图类别？（）A楼层平面B天花板平面C明细表D隐藏线E轮廓线2.2.依据《建筑工程设计文件编制深度规定》，民用建筑工程的设计阶段包括（）。A.方案设计B.初步设计C.深化设计D.施工图设计E场地设计2.3.项目中渲染，可以实现的渲染设置为？（）A背景B树木量C灯光选项D材质颜色E图象透明度2.4.在项目中，可以创建轴网的视图有？（）A楼层平面B天花板平面C南立面D三维视图E漫游视图2.5.BIM应用中，属于设计阶段应用的是（）。A.净高分析B.能量分析C.碰撞检测D.数字化加工E.施工图设计编辑版word二、体量建模（15分）创建一个参数化模型“体量大厦”，并创建项目“大厦”。在项目中创建玻璃幕墙和玻璃斜窗屋面；左右、前后、屋顶幕墙网格尺寸均一致；垂直幕墙网格最最大间距尺寸2000，水平幕墙网格最大间距尺寸3000。计算体量总体积为（），总表面积为（）编辑版word立面图三维示意图编辑版word三、建筑部品的参数化建模（20分）创建一个公制家具参数化模型，参数化模型名称为“玻璃圆桌”；给模型添加2个材质参数“桌面材质”和“桌柱材质”，设置材质类型分别为“不锈钢”和“玻璃”；添加名为“桌面半径”尺寸参数，设置参数值为600，其他尺寸不作参数要求。玻璃圆桌尺寸如下。剖面图三维示意图编辑版word四、综合建模（45分）根据以下平面图及立面图给定的尺寸，建立如下图所示的别墅建筑模型。请以“办公楼”为名将模型保存到考生文件夹中。具体要求如下：1.布置墙、楼板和屋面1.1.建立墙模型，创建5种墙体类型a)“外墙_200_白瓷”，结构厚200，功能为外部；墙体材质选用软件自带瓷砖材质“瓷砖，瓷器，4英寸”；修改材质外观面板中浮雕图案的样例尺寸：宽度=1024，高度=1024；其余参数设为默认。b)“外墙_200_黑岩”，结构厚200，功能为外部；墙体材质选用软件自带石料材质“板岩”；修改材质外观面板中贴图图像和凹凸图像的样例尺寸：宽度=高度=2048；其余参数设为默认。c)创建叠层墙，类型为“外墙_200_黑岩500+白瓷”，底部500高，由“外墙_200_黑岩”组成；顶部由“外墙_200_白瓷”组成，高度可变。d)“幕墙_最大距_800*1000”，构造类型为嵌入，功能为外部；嵌板类型为系统嵌板：玻璃；垂直网格为最大间距，间距800；水平网格为最大间距，间距1000；内部竖梃类型为矩形竖梃:50x150mm；边界竖梃类型为无，其余参数设为默认。e)“内墙_200_灰浆”，结构厚200，功能为内部；墙体材质选用软件自带灰浆材质“灰浆”；其余...
