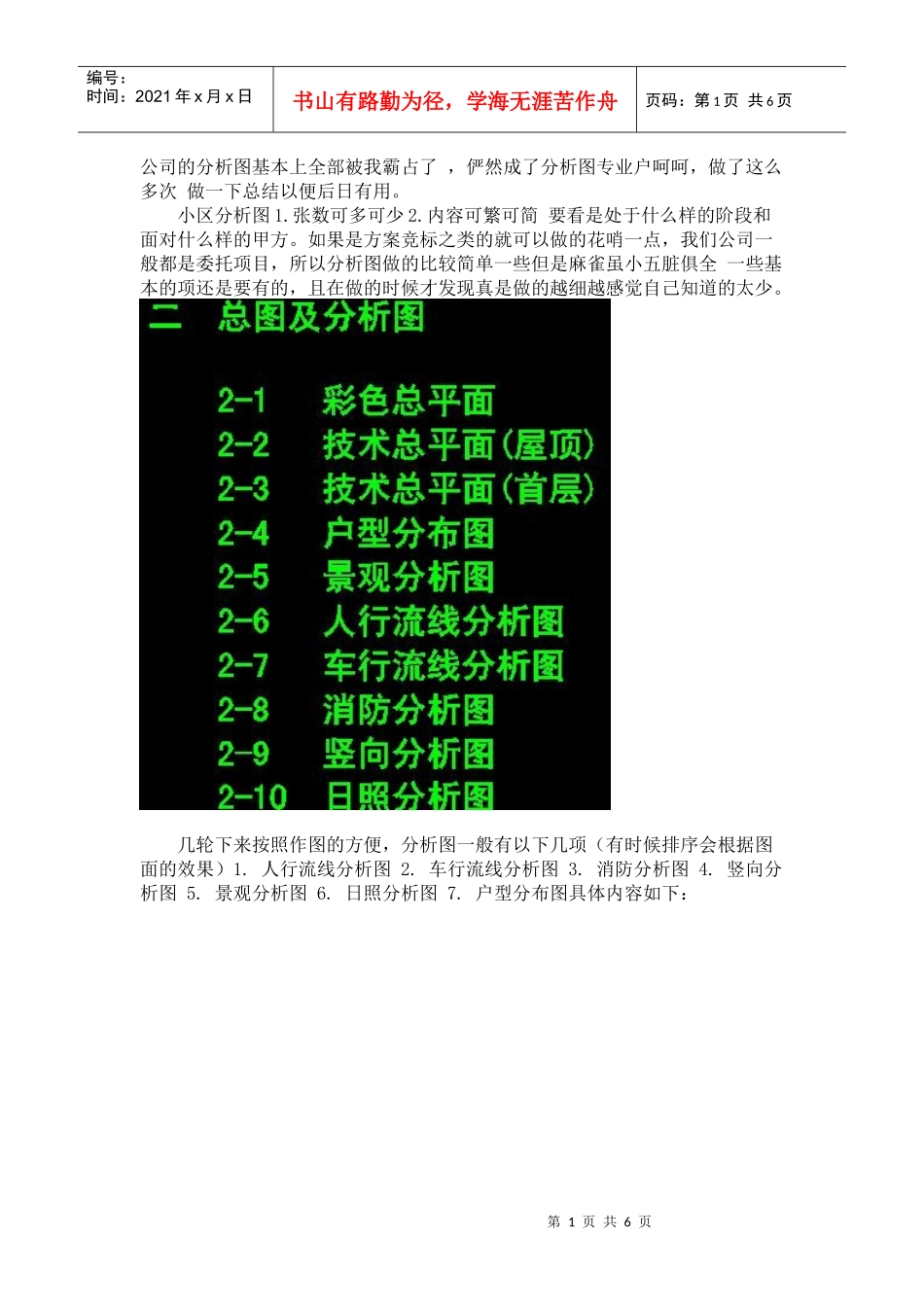

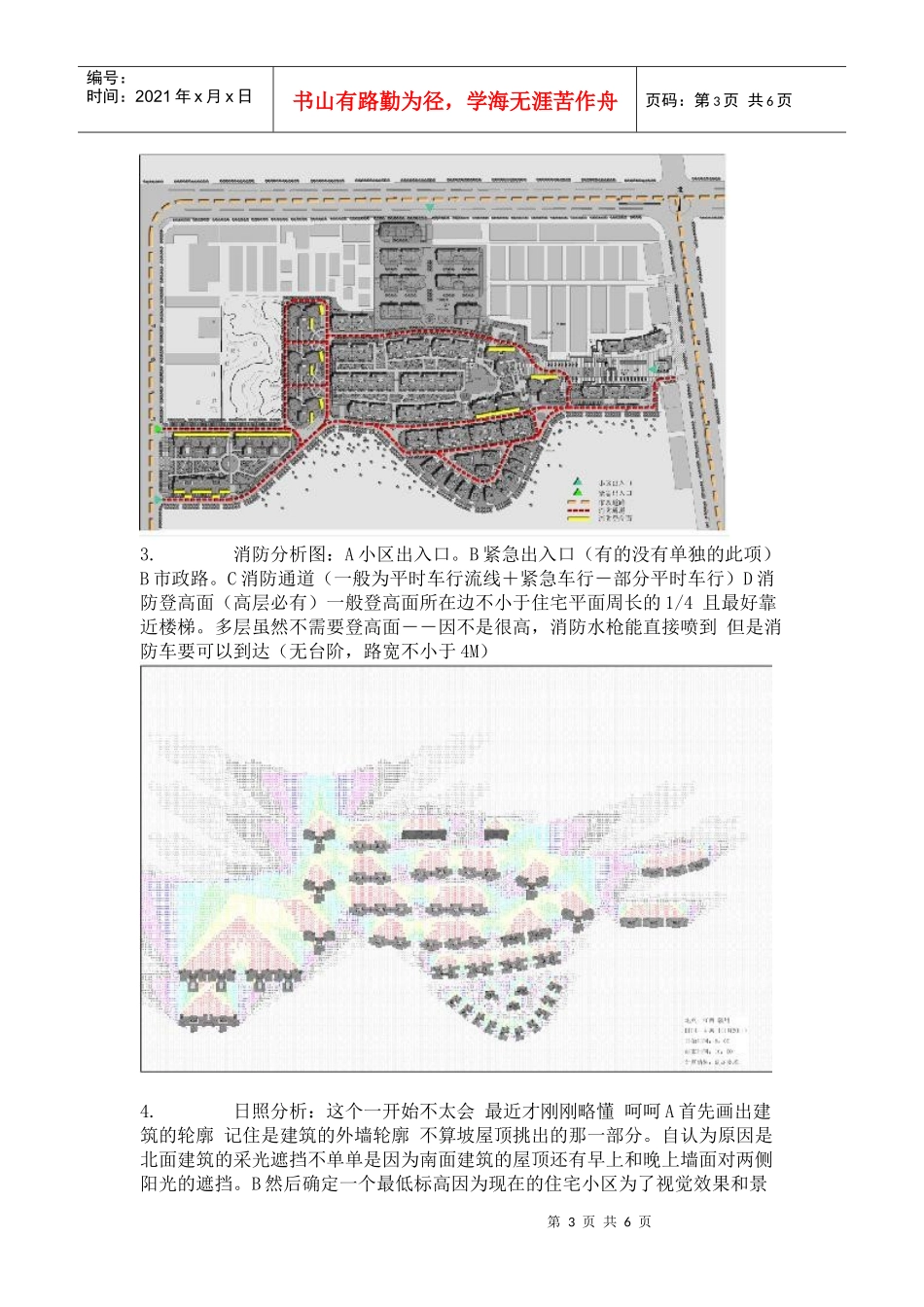

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页公司的分析图基本上全部被我霸占了，俨然成了分析图专业户呵呵，做了这么多次做一下总结以便后日有用。小区分析图1.张数可多可少2.内容可繁可简要看是处于什么样的阶段和面对什么样的甲方。如果是方案竞标之类的就可以做的花哨一点，我们公司一般都是委托项目，所以分析图做的比较简单一些但是麻雀虽小五脏俱全一些基本的项还是要有的，且在做的时候才发现真是做的越细越感觉自己知道的太少。几轮下来按照作图的方便，分析图一般有以下几项（有时候排序会根据图面的效果）1.人行流线分析图2.车行流线分析图3.消防分析图4.竖向分析图5.景观分析图6.日照分析图7.户型分布图具体内容如下：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1.人行流线分析图。这个比较简单一般包括A小区出入口：一般为2～3个，不宜多这样方便管理且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。B市政路为小区周围已建成的或者规划好的由政府来建设的道路（当然具体实施起来可由开发商跟政府共同协调建设）这个甲方提供的地形图上一般会有直接标出即可。C商业人行流线：如果有商业（一般在小区出入口附近或者沿街会有底层商业）要把商业人行流线表示出来。D小区内人行：一般画到入户即可不必太细示意图而已尽量好看美观，为了好看CAD导入PS一般会给个阴影＋斜面和浮雕效果。2.车行流线分析图。一般包括A区出入口。B车库出入口。C市政路。D平时车行流线，之所以要加上平时二字是因为此示意不包括一部分单独的消防流线E地面停车区域。F地下车库范围第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3.消防分析图：A小区出入口。B紧急出入口（有的没有单独的此项）B市政路。C消防通道（一般为平时车行流线＋紧急车行－部分平时车行）D消防登高面（高层必有）一般登高面所在边不小于住宅平面周长的1/4且最好靠近楼梯。多层虽然不需要登高面――因不是很高，消防水枪能直接喷到但是消防车要可以到达（无台阶，路宽不小于4M）4.日照分析：这个一开始不太会最近才刚刚略懂呵呵A首先画出建筑的轮廓记住是建筑的外墙轮廓不算坡屋顶挑出的那一部分。自认为原因是北面建筑的采光遮挡不单单是因为南面建筑的屋顶还有早上和晚上墙面对两侧阳光的遮挡。B然后确定一个最低标高因为现在的住宅小区为了视觉效果和景第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页观需要很少是地平面大平板了很多都是住宅入户标高不一样的有高差的就是在不同的标高不同的平台上建房子。确定基准标高后其它的对比就行比如入户层标高分别为120M130M140M把120M定位0其它就为10M20M即输入建筑底标高时分别为0，10000，20000。地点：我一般选当地所在市比如赣州市兴国县我就用赣州市的当然输入县当地的坐标会更准确一点不过差别不大。时间我选大寒日计算日照时间为8：00～16：00也有选冬至日的地理书上说冬至日是最冷的一天我是这样认为的很多人都知道随着全球变暖中国古代传下来的节气表很多都不是很准确了比如冬至日说是最冷的一天其实冬至日冬天才刚刚开始不久真正冷的日子还都在后面呢真正的冬天是12月1月2月三个月大寒日一般为1月20日冬至日为12月25日左右比大寒日早一个月左右大寒日才是最冷的时间所以我一般用大寒日。C检查是否达到了大寒日满窗日照时间不小于2小时的规范要求。5.竖向分析图：我作的竖向几乎是可有可无就是在原CAD总平面的基础上把路面标高跟住宅入户点标高放大约2倍在分析图上用红色突出表示而已这些在总平面里面是完全可以看到的不像大学书上所写的还有坡长、坡度及排水方向等这些都太复杂了具体的可能会由施工图阶段的给排水专业来做。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页6.景观分析图：这个做细了大有文章可做一般有景观中心、景观轴线、景观轴、景观节点、组团景观、公共绿地、视觉通廊等如果很细的话会再分出...
