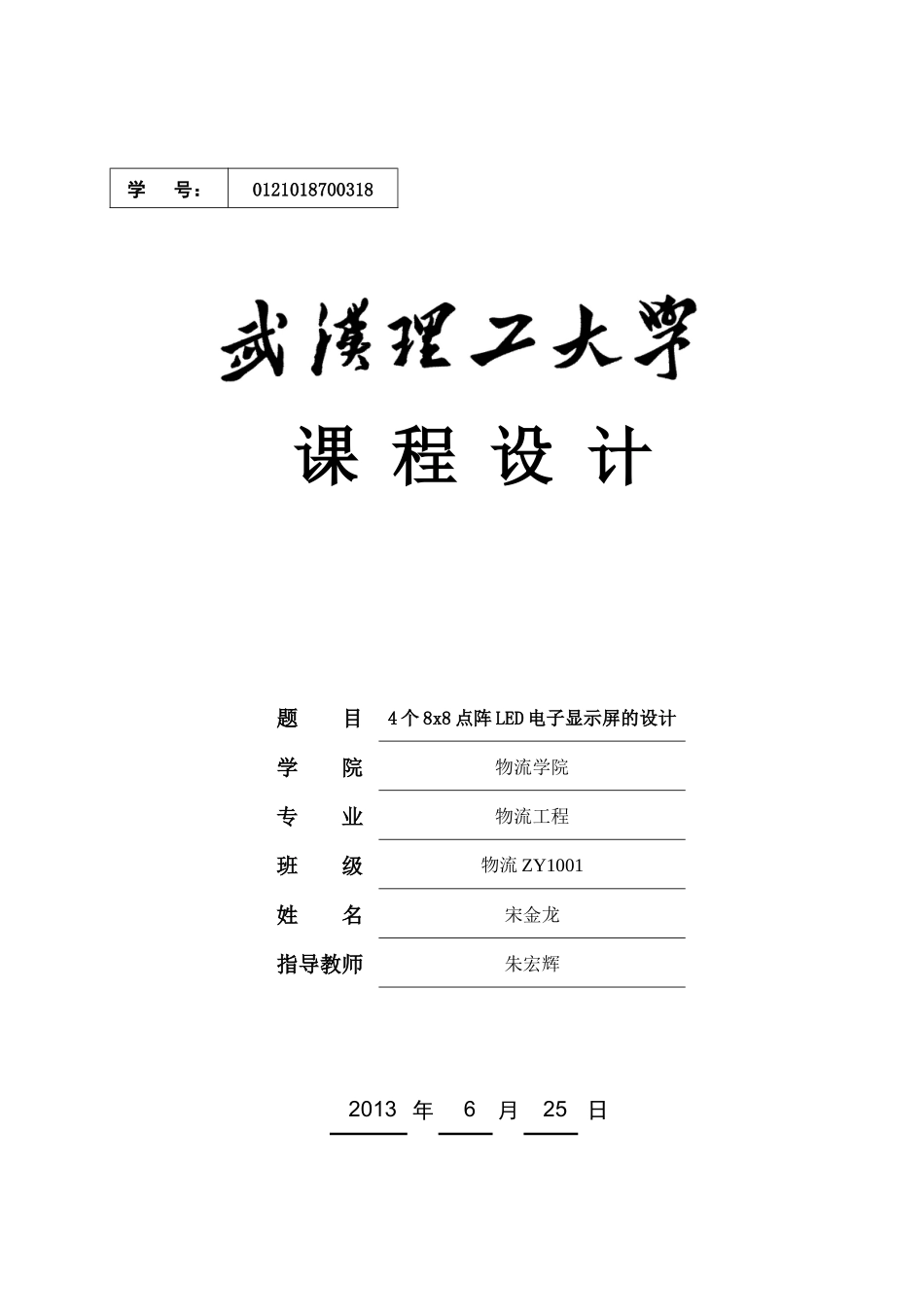

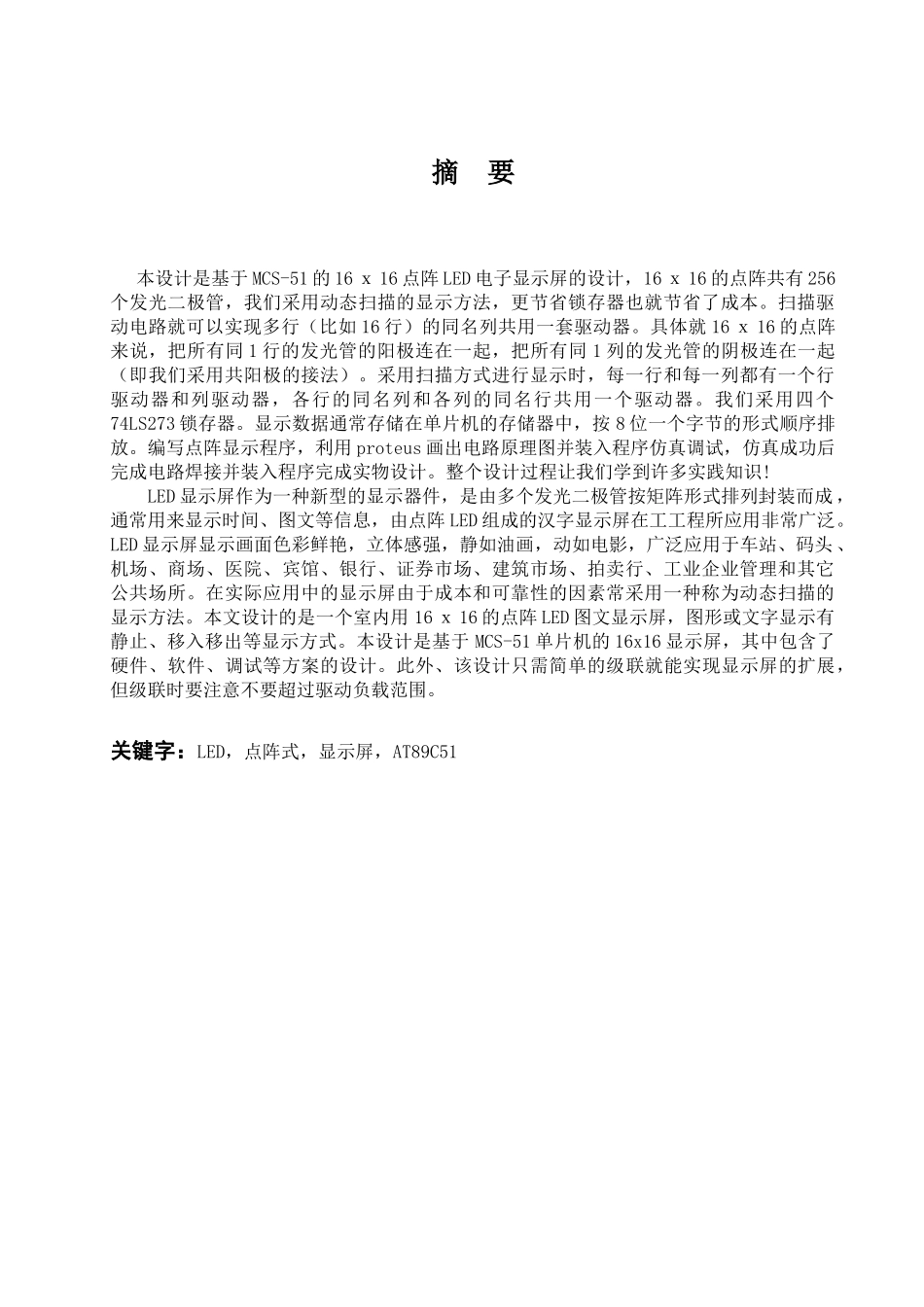

学号：0121018700318课程设计题目4个8x8点阵LED电子显示屏的设计学院物流学院专业物流工程班级物流ZY1001姓名宋金龙指导教师朱宏辉2013年6月25日摘要本设计是基于MCS-51的16ｘ16点阵LED电子显示屏的设计，16ｘ16的点阵共有256个发光二极管，我们采用动态扫描的显示方法，更节省锁存器也就节省了成本。扫描驱动电路就可以实现多行（比如16行）的同名列共用一套驱动器。具体就16ｘ16的点阵来说，把所有同1行的发光管的阳极连在一起，把所有同1列的发光管的阴极连在一起（即我们采用共阳极的接法）。采用扫描方式进行显示时，每一行和每一列都有一个行驱动器和列驱动器，各行的同名列和各列的同名行共用一个驱动器。我们采用四个74LS273锁存器。显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。编写点阵显示程序，利用proteus画出电路原理图并装入程序仿真调试，仿真成功后完成电路焊接并装入程序完成实物设计。整个设计过程让我们学到许多实践知识!LED显示屏作为一种新型的显示器件，是由多个发光二极管按矩阵形式排列封装而成，通常用来显示时间、图文等信息，由点阵LED组成的汉字显示屏在工工程所应用非常广泛。LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。在实际应用中的显示屏由于成本和可靠性的因素常采用一种称为动态扫描的显示方法。本文设计的是一个室内用16ｘ16的点阵LED图文显示屏，图形或文字显示有静止、移入移出等显示方式。本设计是基于MCS-51单片机的16x16显示屏，其中包含了硬件、软件、调试等方案的设计。此外、该设计只需简单的级联就能实现显示屏的扩展，但级联时要注意不要超过驱动负载范围。关键字：LED，点阵式，显示屏，AT89C51目录摘要...........................................................2第一章：绪论....................................................11.1掌握单片机应用系统的一般过程和方法.........................11.2：设计要求.................................................1第二章：硬件电路的设计...........................................12.1设计思路...................................................12.2实验器材...................................................12.2.1锁存器74LS273介绍...................................22.3硬件电路设计框图...........................................22.416*16点阵LED显示器汉字显示的工作原理.....................32.5如何将4片8x8的LED拼接成一片16x16的LED显示屏（显示屏的扩展）..........................................................52.6点阵LED显示器与单片机的接口...............................6第三章：系统软件设计............................................8第四章：系统程序设计.............................................9ORG0000H.......................................................10总结：..........................................................24参考文献：......................................................26附：元件清单及仿真图............................................27第一章：绪论1.1掌握单片机应用系统的一般过程和方法综合运用单片机原理与接口技术课程和其它有关先修课程的理论及方法，分析和解决单片机应用系统的设计、分析和实验开发等相关问题，进一步巩固和加深对所学知识的理解。通过课程设计实践，掌握单片机应用系统的一般过程和方法，培养分析和解决实际问题的能力。培养设计的基本技能通过课程设计，学会运用相关技术资料和电子技术常用设备和工具，掌握有关的设计流程、硬件及软件技术平台的基本操作使用方法，培养分析和设计的基本技能。1.2：设计要求1、以MCS-51系列的单片机为核心器件，组成一个点阵式汉字显示屏。2、显示屏由一块16x16LED点阵显示器组成，可以依次显示10个汉字。3、通过编程能够随时对汉字进行修改、调整。第...
