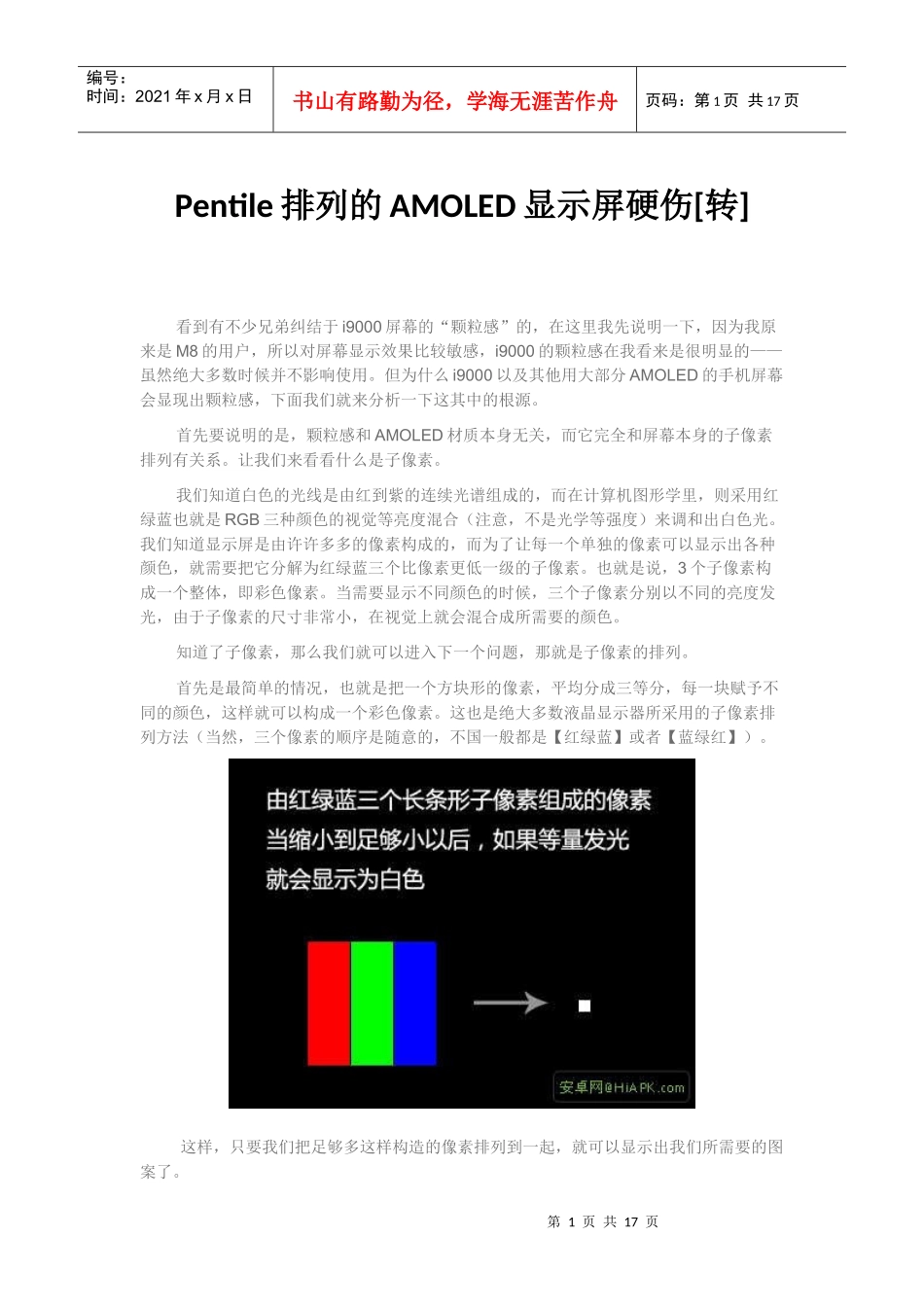

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页Pentile排列的AMOLED显示屏硬伤[转]看到有不少兄弟纠结于i9000屏幕的“颗粒感”的，在这里我先说明一下，因为我原来是M8的用户，所以对屏幕显示效果比较敏感，i9000的颗粒感在我看来是很明显的——虽然绝大多数时候并不影响使用。但为什么i9000以及其他用大部分AMOLED的手机屏幕会显现出颗粒感，下面我们就来分析一下这其中的根源。首先要说明的是，颗粒感和AMOLED材质本身无关，而它完全和屏幕本身的子像素排列有关系。让我们来看看什么是子像素。我们知道白色的光线是由红到紫的连续光谱组成的，而在计算机图形学里，则采用红绿蓝也就是RGB三种颜色的视觉等亮度混合（注意，不是光学等强度）来调和出白色光。我们知道显示屏是由许许多多的像素构成的，而为了让每一个单独的像素可以显示出各种颜色，就需要把它分解为红绿蓝三个比像素更低一级的子像素。也就是说，3个子像素构成一个整体，即彩色像素。当需要显示不同颜色的时候，三个子像素分别以不同的亮度发光，由于子像素的尺寸非常小，在视觉上就会混合成所需要的颜色。知道了子像素，那么我们就可以进入下一个问题，那就是子像素的排列。首先是最简单的情况，也就是把一个方块形的像素，平均分成三等分，每一块赋予不同的颜色，这样就可以构成一个彩色像素。这也是绝大多数液晶显示器所采用的子像素排列方法（当然，三个像素的顺序是随意的，不国一般都是【红绿蓝】或者【蓝绿红】）。这样，只要我们把足够多这样构造的像素排列到一起，就可以显示出我们所需要的图案了。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页事实上，绝大多数的液晶显示器，采用的都是这种子像素排列。它的好处是像素独立性高，每一个像素都可以自己显示所有的颜色。但缺点是要制作m*n的显示器，总共需要制作3m*n个像素（在制造过程中，子像素是最基本的制造单位，它们本身没有颜色，颜色是靠滤光片而产生的）。这在液晶上是没什么问题的，因为液晶采用的是印刷工艺，制作多少个像素对成本的影响并不高。但是这个问题到了AMOLED时代就不一样了，AMOLED面临2个问题：第一个是像素总个数直接决定生产成本，第二个是AMOLED的发光效率并不高。如果采用和液晶一样的工艺，就需要更高的发光亮度，才能得到和液晶一样的观感，同时也会增加制造成本，所以三星在制造AMOLED面板的时候，采用了一种不同于上面的子像素排列方法，这种子像素排列方式叫做RGBPentile，有许多变种，我们来看一下i9000、NexusOne、Desire等手机采用的那种排列方法。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页图中左边就是i9000所采用的PentileRGB排列子像素的子像素排列方法。可以看到，同样显示3x3个像素，Pentile在水平方向只做了6个子像素，而标准RGB做了9个，子像素数量减少了1/3。也就是说，Pentile技术下一个像素只包含两个子像素，要么是绿+红，要么是绿+蓝。大家可能要奇怪了，Pentile为什么可以缩减1/3的子像素而保持总像素不变呢？既然缺少一种子像素，那它又是怎么达到依然显示3x3全彩色像素的结果的呢？这里面的关键在于相邻像素之间的“共用子像素”。我们来看一下Pentile在工作时的子像素点亮情况就知道了。首先是显示水平间隔的白色线条。可以看到，水平方向，每个像素和相邻的像素共享自己所不具备的那种颜色的子像素，共同达到白色显示。然后是现实垂直间隔的白色线条。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页公用情况也是一样的。下面来显示黑白点阵。注意，问题来了：应该有的蓝色像素不见了！这是因为每一个像素都失去了邻居，无法公用，所以Pentile屏幕无法精确显示这样的图案。这个问题非常麻烦，为了让显示的结果仍然为白色，就需要把原本应该熄灭的蓝色像素重新点亮，结果就是显示白色点阵失败。现在我们知道了，Pentile技术的精髓就是要做到相邻像素的子像素公用。这要求屏幕上显示的任何像素都需...
