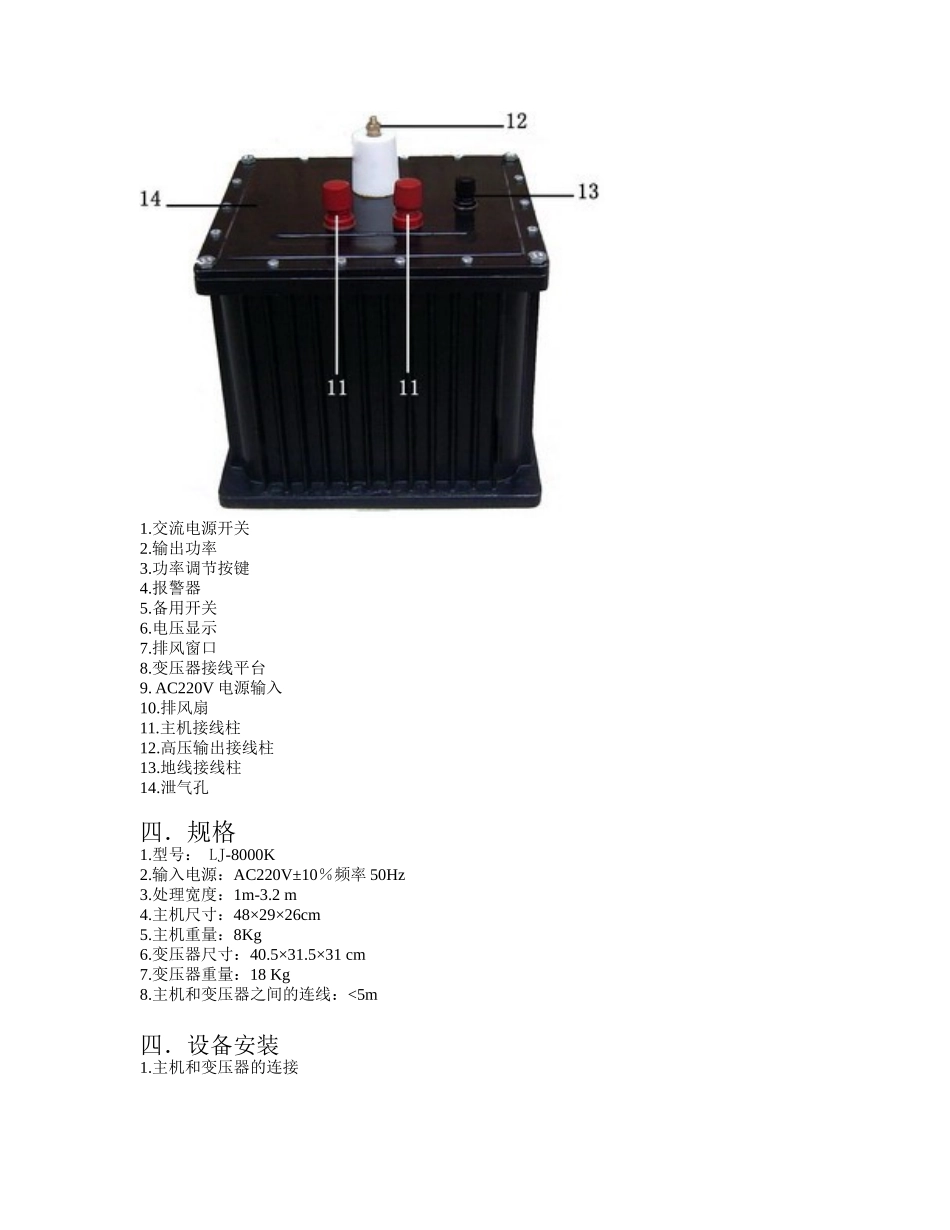

LJ系列数码电晕机洛阳利佳电子有限公司使用说明书（（220V220V））安装，操作或调试设备前，请先详细阅读本说明。一．概述LJ系列数码电晕处理机是采用具有自主知识产权的谐振型脉宽调制技术的全数字化IJBT产品，并在系列产品中应用了微电脑和模糊控制技术，使LJ系列产品获得了高可靠性，高效率，小体积和结构模块化。使用和维护简单方便，可对各种塑料薄膜或金属薄膜进行电晕处理。二．设备1.LJ-8000K主机【图1，2】2.LJCU-8000K变压器箱【图3】三．组件图1.主机面板图2.主机背板1.交流电源开关2.输出功率3.功率调节按键4.报警器5.备用开关6.电压显示7.排风窗口8.变压器接线平台9.AC220V电源输入10.排风扇11.主机接线柱12.高压输出接线柱13.地线接线柱14.泄气孔四．规格1.型号：LJ-8000K2.输入电源：AC220V±10％频率50Hz3.处理宽度：1m-3.2m4.主机尺寸：48×29×26cm5.主机重量：8Kg6.变压器尺寸：40.5×31.5×31cm7.变压器重量：18Kg8.主机和变压器之间的连线：<5m四．设备安装1.主机和变压器的连接导线≥6mm2导线≥1mm2变压器←————→主机地←————→地图4主机和变压器的连接接线要求泄气孔：使用时去除胶带。☆变压器和主机的两根连接线连接没有极性，但不能和地接错，否则将损坏主机。☆变压器和主机的连接导线规格请用大于6mm2，并拉直排线，否则导线会消耗功率和发热而出现危险，地线连线导线规格大于1mm2即可。☆接线平台上的螺丝必须旋紧，否则可能出现间歇工作或发热烧坏接线平台。2.变压器和放电架的连接图5变压器和放电架的连接接线要求★地线需焊接在焊片上再接在地线接线柱上。如果地线出现开路，设备工作时将会高压引至电晕设备，使设备带电并损坏主机。★接地请接大地地线。★高压线和其连接的相关部件与其他任何物体之间的距离需大于80mm，否则可能出现放电，致使设备出现间歇工作。★一定要认清放电架的绝缘电极和非绝缘电极，接反将损坏电晕设备。★所有接线应连接正确和可靠变压器和放电架之间的高压线应尽量的短。3.主机和AC220V电源的连接图6主机和AC220V电源的连接接线要求☆请选用大于4mm2规格的导线,将电源AC220V可靠地连接至“电源输入”接线平台的“AC220V”。连接没有极性,但不能和地接错.☆地一定要接大地地线.☆接线平台上的螺丝必须旋紧,否则可能出现间歇工作或发热烧坏接线平台.五.使用1.将电源开关向上推至ON位置，电晕设备即可正常工作。在放电架上即会出现电晕放电。向下推至OFF，电晕设备停止工作。2.调节功率输出，使输出功率达到要求得值。红键减小功率，绿键增加功率。3.每次开机，设备将保持上次关机时的功率值。注意：设备工作时，主机和变压器的风扇和排风窗口不能有物体遮挡。七．维护1.LJ系列设备为高压电源，且主机内部的电路和AC220V电源不隔离，非专业技术人员请勿维护和修理。2.每6个月清洁一次主机，变压器和放电架的灰尘。3.主机箱内如果间歇的发出嘀…嘀…的报警声，请检查高压输出的相关部件或硅胶辊是否有漏电或击穿。4.主机箱内如果连续的发出嘀…嘀…的报警声，且放电架上无任何放电现象，请更换主机内的主板或与销售商联系。单位：洛阳市利佳电子有限公司单位地址：洛阳市白马寺东经济开发区邮编：471125电话：0379-67019751传真：0379-67019951网址：http://www.lylijia.com电邮：lylijia@163.com第7页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页
