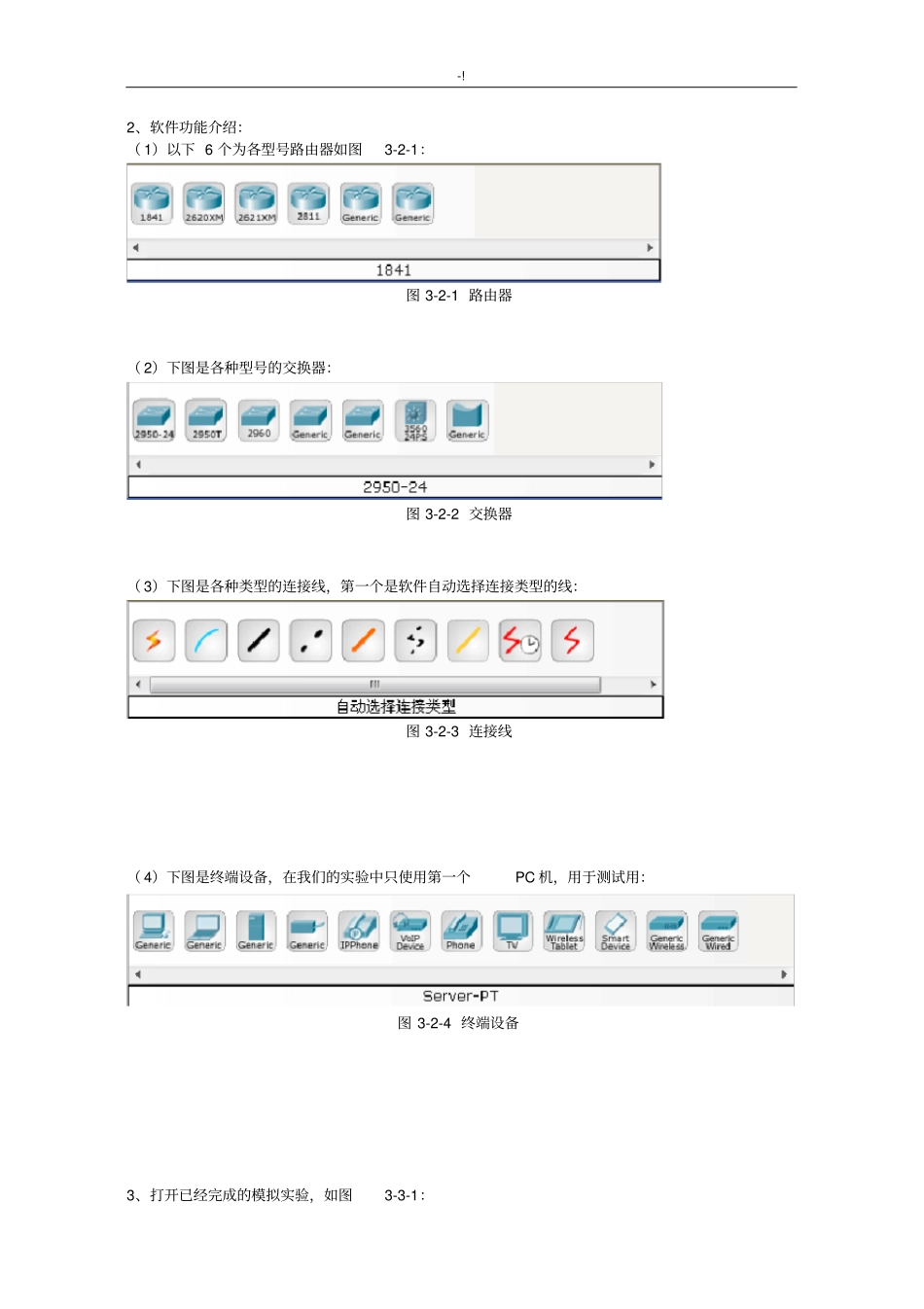

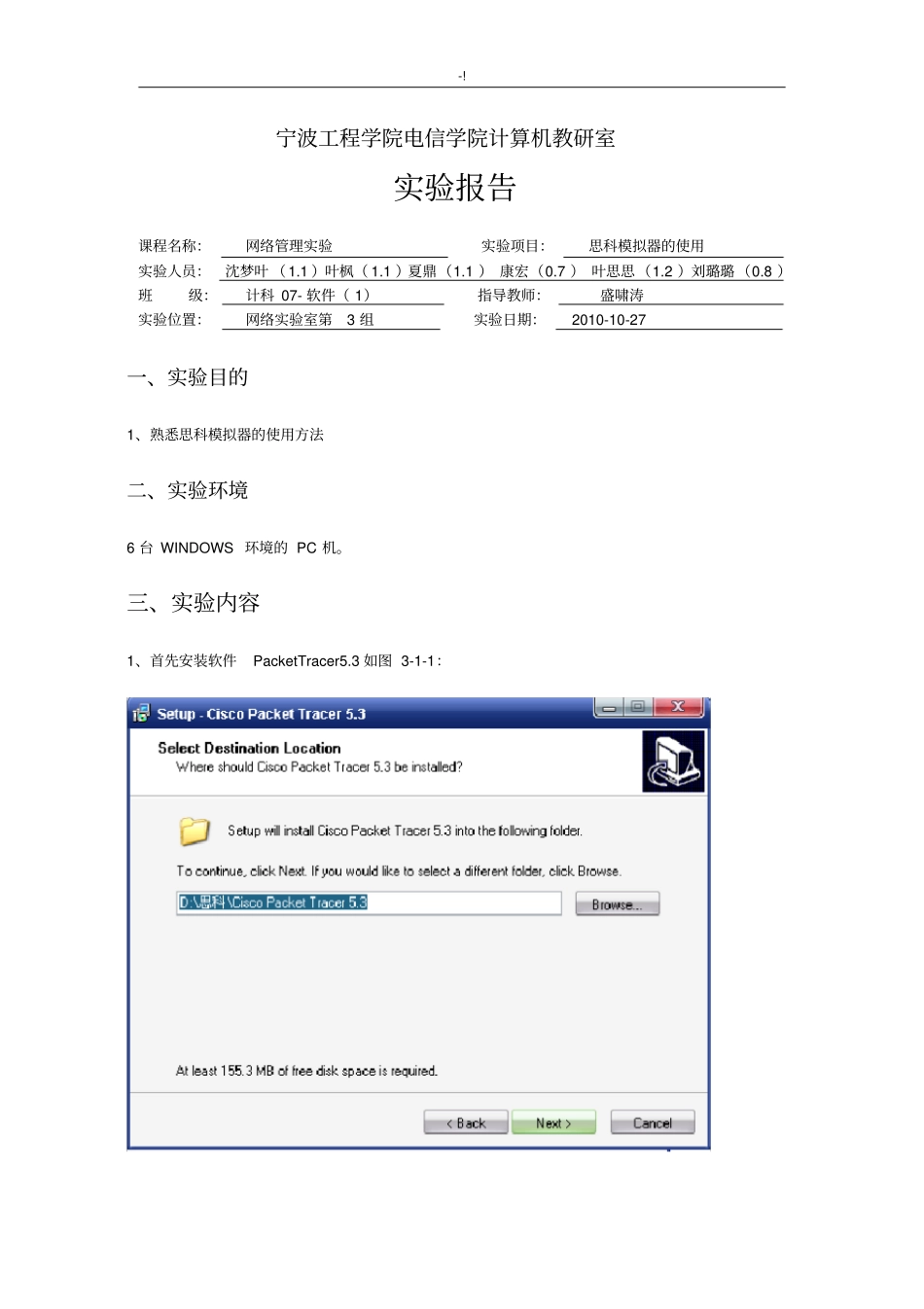

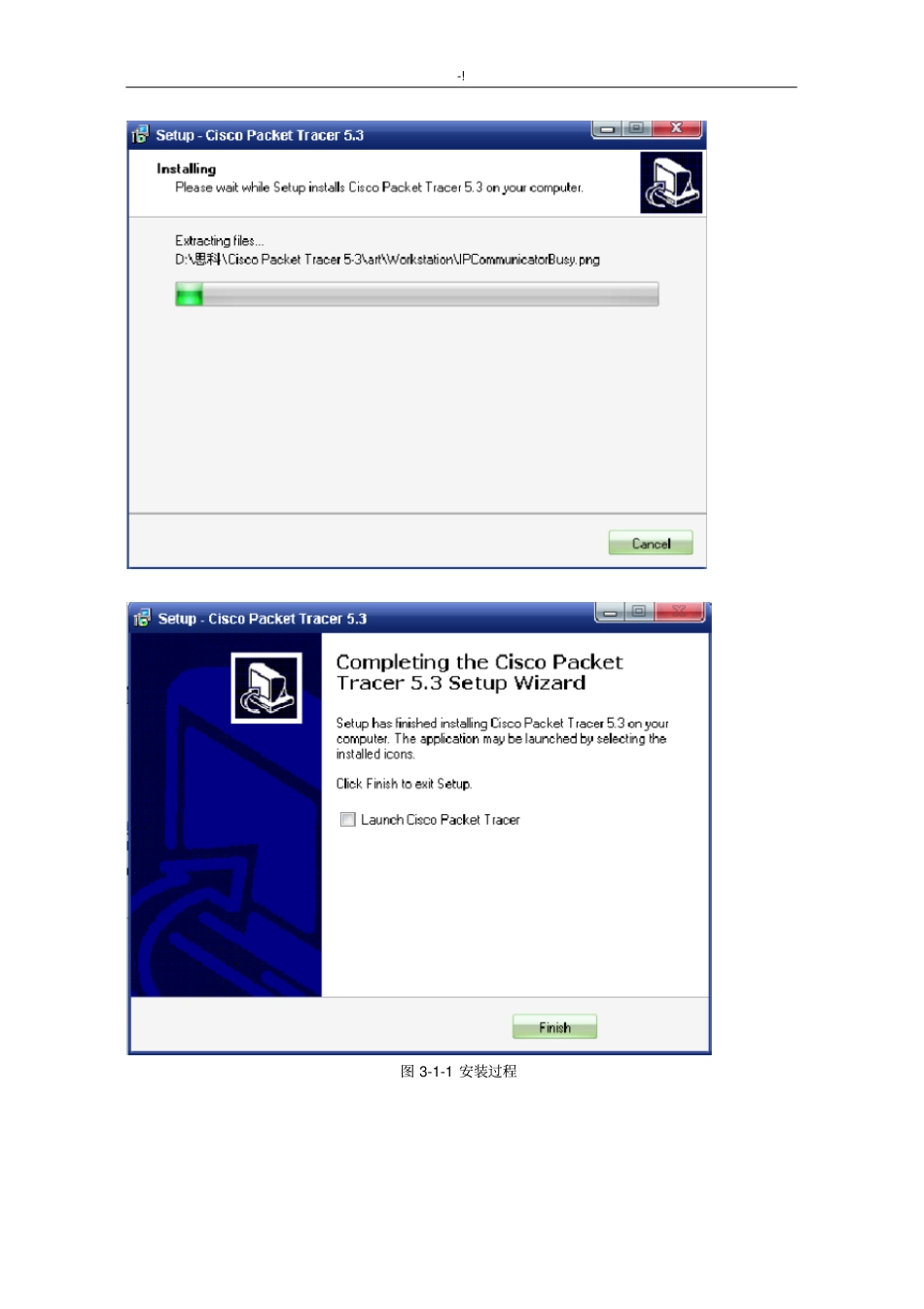

-!宁波工程学院电信学院计算机教研室实验报告课程名称：网络管理实验实验项目：思科模拟器的使用实验人员：沈梦叶（1.1）叶枫（1.1）夏鼎（1.1）康宏（0.7）叶思思（1.2）刘璐璐（0.8）班级：计科07-软件（1）指导教师：盛啸涛实验位置：网络实验室第3组实验日期：2010-10-27一、实验目的1、熟悉思科模拟器的使用方法二、实验环境6台WINDOWS环境的PC机。三、实验内容1、首先安装软件PacketTracer5.3如图3-1-1：-!图3-1-1安装过程-!2、软件功能介绍：（1）以下6个为各型号路由器如图3-2-1：图3-2-1路由器（2）下图是各种型号的交换器：图3-2-2交换器（3）下图是各种类型的连接线，第一个是软件自动选择连接类型的线：图3-2-3连接线（4）下图是终端设备，在我们的实验中只使用第一个PC机，用于测试用：图3-2-4终端设备3、打开已经完成的模拟实验，如图3-3-1：-!图3-3-1打开完成的模拟实验4、在界面上新建一个路由器，点击路由器，会弹出如下窗口，如图3-4-1：-!图3-4-1路由器配置界面然后点击配置选项，开始进行路由器的各项数据的配置，如图3-4-2：图3-4-2配置RIP-!图3-4-3配置端口F0/0图3-4-4配置端口S2/0-!也可以使用命令来配置路由器，如图3-4-5：图3-4-5使用命令来配置路由器使用线缆将配置好的各组件连接起来，如图3-4-6：图3-4-6连接完毕的各组件4、开始模拟以前做过的实验：上面已经介绍了思科模拟器的使用方法，需要模拟的实验是以前做过一次，所以不再详细的逐步说明，只给出连接完整的拓扑图和实验结果。实验一、RIPv1的基本配置实验连接完成图，如图4-1-1：-!图4-1-1RIPv1拓扑图最后一个路由器的端口IP为192.168.34.2，然后用PC机来ping最后一台路由器，如图4-1-2：图4-1-2实验结果实验二、点到点链路上的OSPF-!实验拓扑图如图4-1-3：图4-1-3实验拓扑图用PC机ping路由器R4，如图4-1-4：图4-1-4实验结果实验三、VLAN划分与Trunk的作用-!拓扑图如图4-1-5：图4-1-5实验拓扑图左边2个路由器在vlan2上，右边2个路由器在vlan3上，分别连接在2个交换机S1、S2上，2个交换机之间用一根电缆连接，在2个交换机之间配置了Trunk，如图4-1-6：图4-1-6配置Trunk-!配置Trunk后，可以使2个交换机之间的那根电缆上让多个VLAN上的数据通行，实验结果如图4-1-7：图4-1-7实验结果实验四、vlan间的路由该实验要实现不同vlan之间的通信，将2台在不同VLAN上的PC机连接在同一交换机上，在将交换机与一个路由器相连，将交换机和路由器相连的接口配置Trunk，当PC1要传输信息到PC2时，先传输到交换机，再经过Trunk口到达路由器，路由器把数据帧重新用VLAN3的标签进行封装，再通过Trunk链路发送到交换机上的Trunk接口，然后交换机去掉VLAN3标签，发送给PC2，拓扑图如图4-1-8：图4-1-8实验拓扑图-!用PC1来pingPC2来证明实验成功了，如图4-1-9：图4-1-10实验结果四、实验心得与小结本次实验总体来讲还是比较简单的，因为仅仅是换一个配置环境来练习以前做过的实验，对于原理和方法我们都已经有了一定的理解，但是也出现了一些问题，就是并不是所有的组员都认真做了这个事情，老师在提问的时候也发现了，所以，实验只有自己做过才能深刻理解，我们从中得到了教训，也学会了更好的使用模拟器软件。五、指导教师评议成绩评定：指导教师签名：
