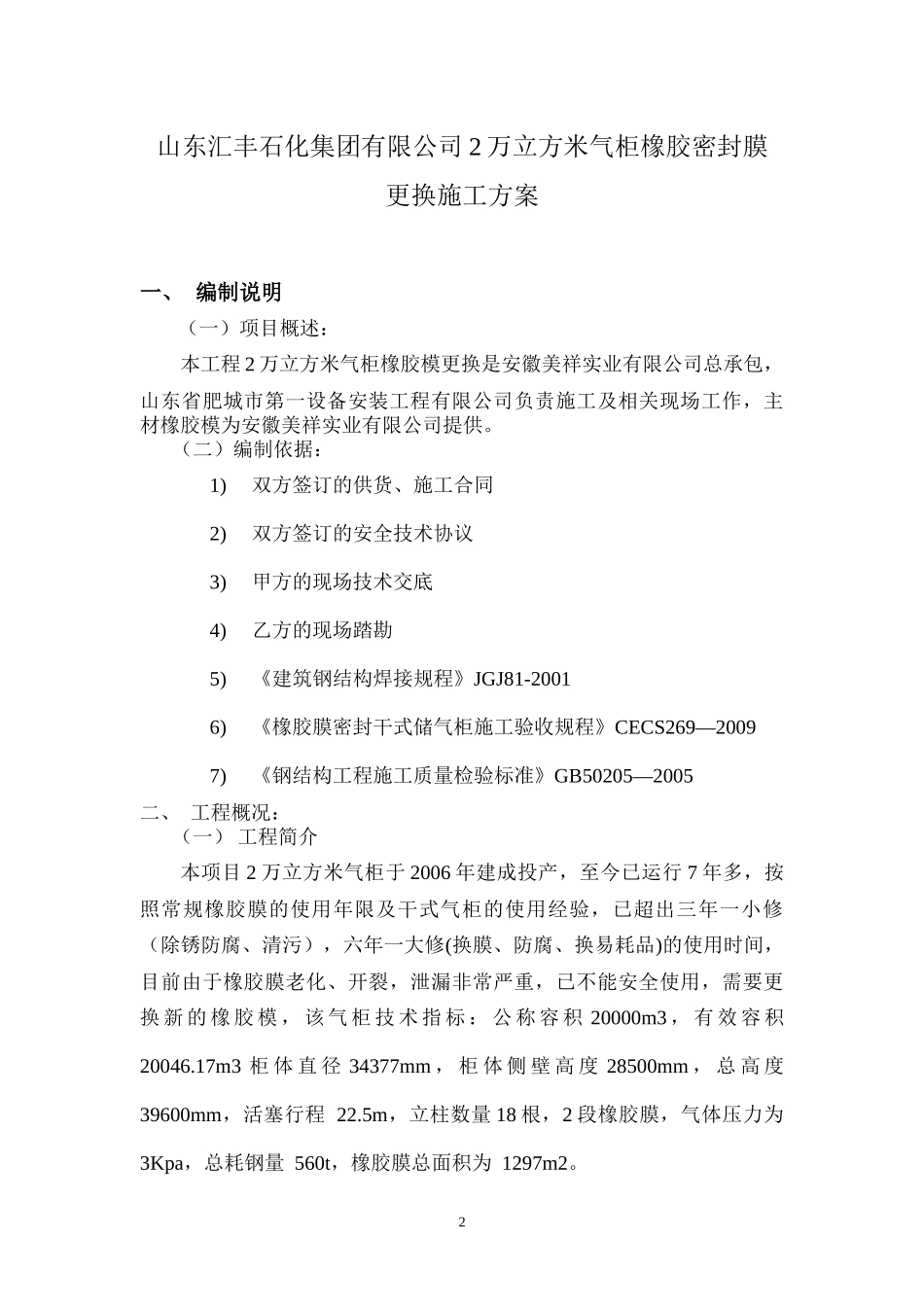

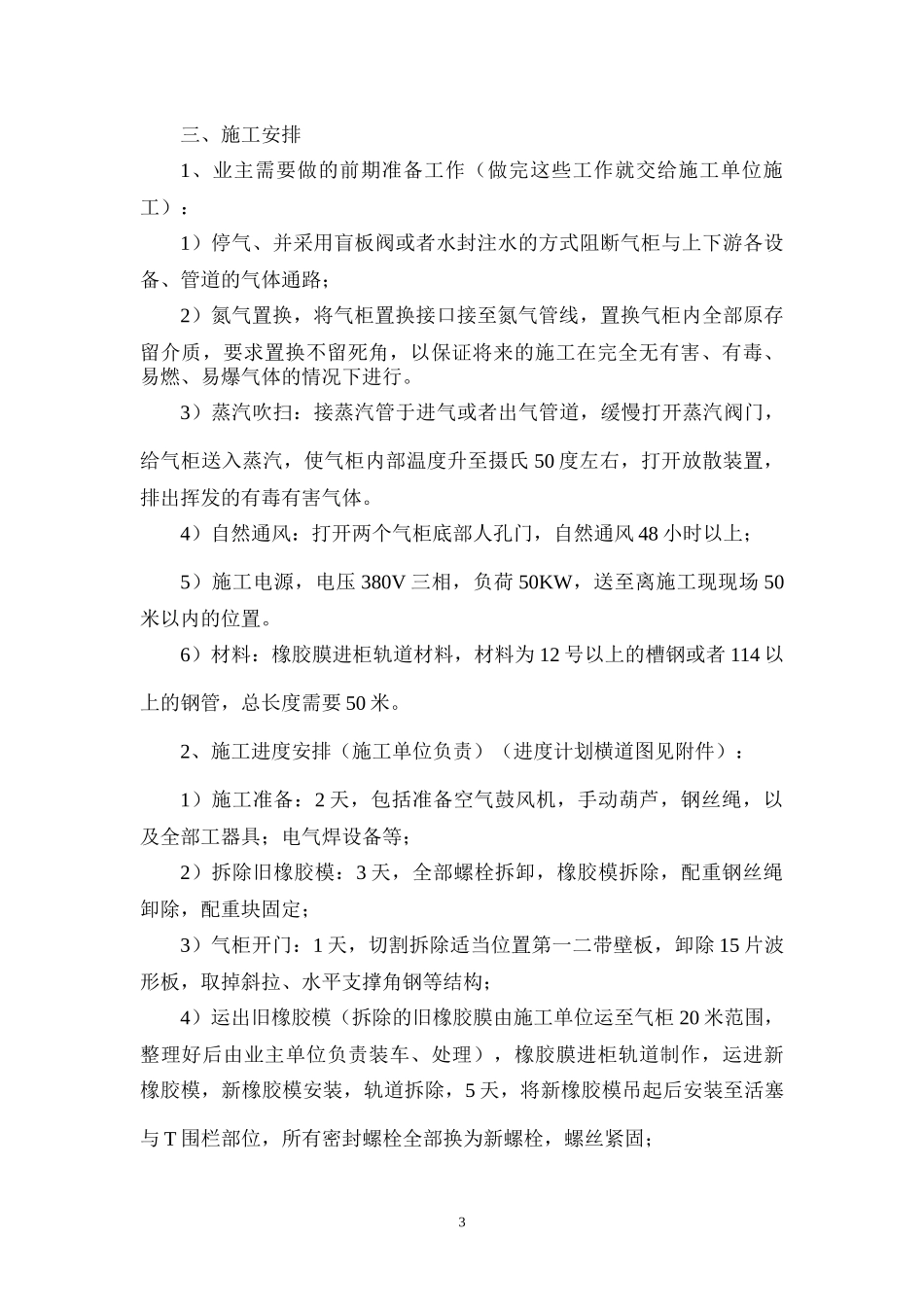

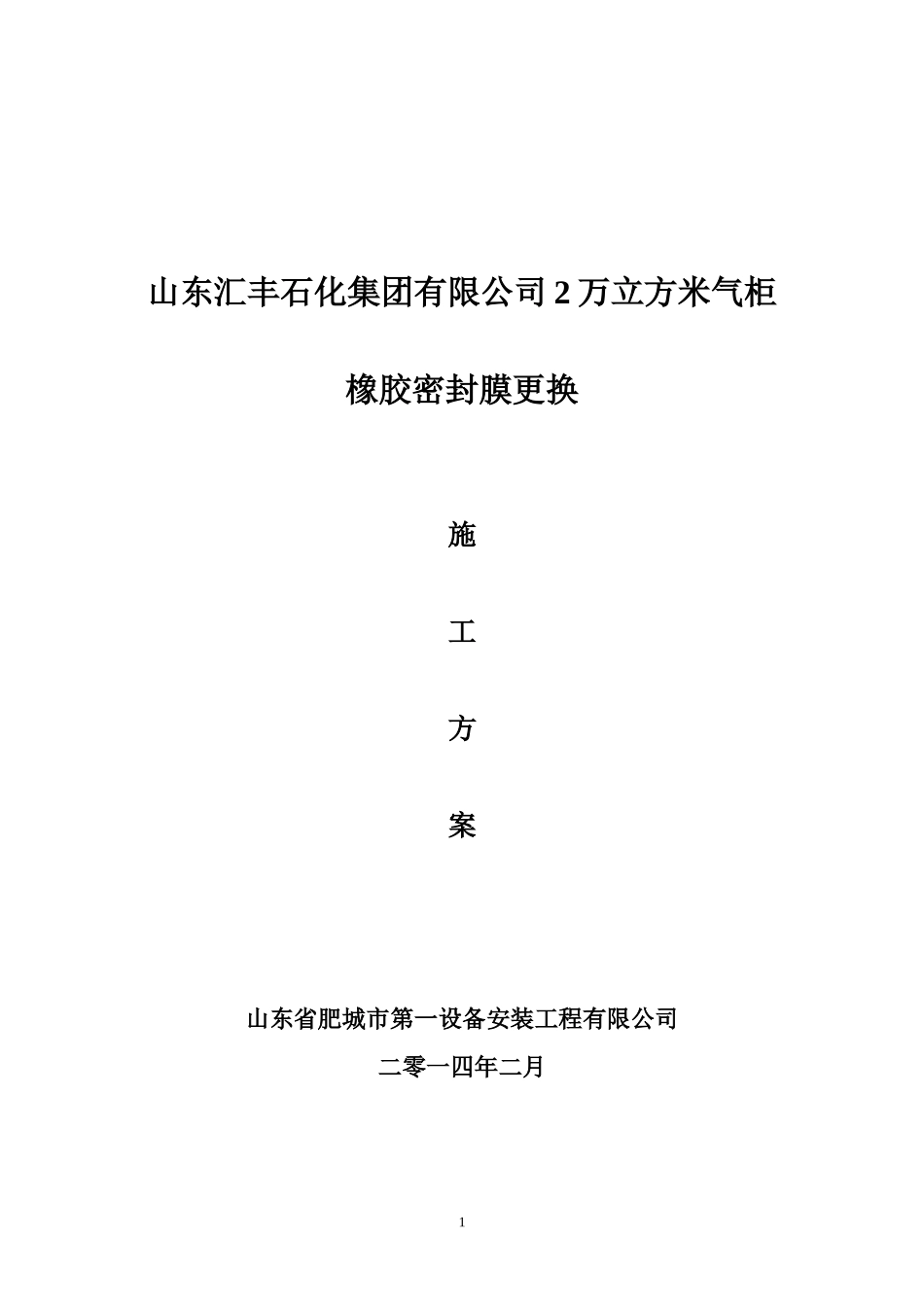

山东汇丰石化集团有限公司2万立方米气柜橡胶密封膜更换施工方案山东省肥城市第一设备安装工程有限公司二零一四年二月1山东汇丰石化集团有限公司2万立方米气柜橡胶密封膜更换施工方案一、编制说明（一）项目概述：本工程2万立方米气柜橡胶模更换是安徽美祥实业有限公司总承包，山东省肥城市第一设备安装工程有限公司负责施工及相关现场工作，主材橡胶模为安徽美祥实业有限公司提供。（二）编制依据：1)双方签订的供货、施工合同2)双方签订的安全技术协议3)甲方的现场技术交底4)乙方的现场踏勘5)《建筑钢结构焊接规程》JGJ81-20016)《橡胶膜密封干式储气柜施工验收规程》CECS269—20097)《钢结构工程施工质量检验标准》GB50205—2005二、工程概况：（一）工程简介本项目2万立方米气柜于2006年建成投产，至今已运行7年多，按照常规橡胶膜的使用年限及干式气柜的使用经验，已超出三年一小修（除锈防腐、清污），六年一大修(换膜、防腐、换易耗品)的使用时间，目前由于橡胶膜老化、开裂，泄漏非常严重，已不能安全使用，需要更换新的橡胶模，该气柜技术指标：公称容积20000m3，有效容积20046.17m3柜体直径34377mm，柜体侧壁高度28500mm，总高度39600mm，活塞行程22.5m，立柱数量18根，2段橡胶膜，气体压力为3Kpa，总耗钢量560t，橡胶膜总面积为1297m2。2三、施工安排1、业主需要做的前期准备工作（做完这些工作就交给施工单位施工）：1）停气、并采用盲板阀或者水封注水的方式阻断气柜与上下游各设备、管道的气体通路；2）氮气置换，将气柜置换接口接至氮气管线，置换气柜内全部原存留介质，要求置换不留死角，以保证将来的施工在完全无有害、有毒、易燃、易爆气体的情况下进行。3）蒸汽吹扫：接蒸汽管于进气或者出气管道，缓慢打开蒸汽阀门，给气柜送入蒸汽，使气柜内部温度升至摄氏50度左右，打开放散装置，排出挥发的有毒有害气体。4）自然通风：打开两个气柜底部人孔门，自然通风48小时以上；5）施工电源，电压380V三相，负荷50KW，送至离施工现现场50米以内的位置。6）材料：橡胶膜进柜轨道材料，材料为12号以上的槽钢或者114以上的钢管，总长度需要50米。2、施工进度安排（施工单位负责）（进度计划横道图见附件）：1）施工准备：2天，包括准备空气鼓风机，手动葫芦，钢丝绳，以及全部工器具；电气焊设备等；2）拆除旧橡胶模：3天，全部螺栓拆卸，橡胶模拆除，配重钢丝绳卸除，配重块固定；3）气柜开门：1天，切割拆除适当位置第一二带壁板，卸除15片波形板，取掉斜拉、水平支撑角钢等结构；4）运出旧橡胶模（拆除的旧橡胶膜由施工单位运至气柜20米范围，整理好后由业主单位负责装车、处理），橡胶膜进柜轨道制作，运进新橡胶模，新橡胶模安装，轨道拆除，5天，将新橡胶模吊起后安装至活塞与T围栏部位，所有密封螺栓全部换为新螺栓，螺丝紧固；35）气柜封门，波形板安装；配重块钢丝绳安装，补漆，2天；6）气密性试验，4天，直接气密性试验，间接气密性试验；气柜试升；完成全部工作。7）配合业主置换投产（根据实际情况确定时间）3、气柜其他位置的检修及维护：根据现场踏勘及经验分析，我单位建议业主单位更换以下设备及部件、材料（材料由业主单位采购或者委托施工单位采购，施工费用不含在换膜费用中）：1）放散阀：柜顶放散系统为气柜安全运行的重要保证机构，正常使用气柜时，必须要使全部放散阀都能有效、正常运行，否则气柜运行存在很大的安全隐患；根据现场的情况及以往的施工、运行经验，放散阀必须更换，其规格为DN300.PN10；数量为4台；2）放散管蝶阀：为了方便放散系统的维修及更换，放散管蝶阀须有效。根据现场情况，此阀门锈蚀非常严重，已不具备维修价值，所以建议更换，其规格为：BDX3-4,DN300,2300Nm,PN10，数量为4台。3）调平钢丝绳：柜顶调平系统关系到整个活塞的平稳运行，连接配重块与活塞的钢丝绳也至关重要，根据现场情况看，钢丝绳还可以再用2-3年（没有发现断丝等情况，运行已经7年），但出于总体考虑，建议更换；此钢丝绳的规格为φ20，长度为单条70米*8条=560米。说明：3项更换不含在原橡胶膜更换合同以内，材料、机械、人工需要重新商议。四、安全文...
