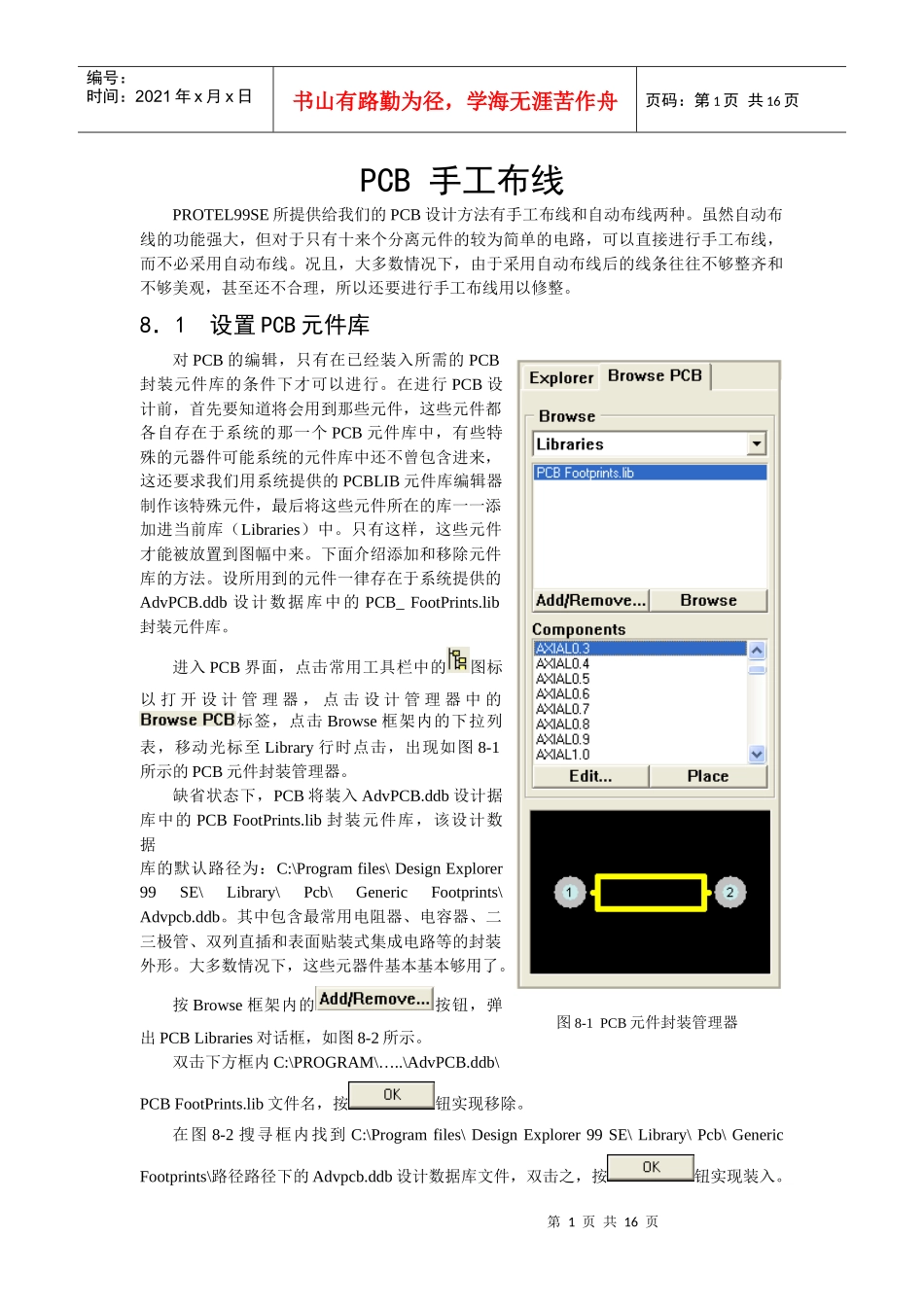

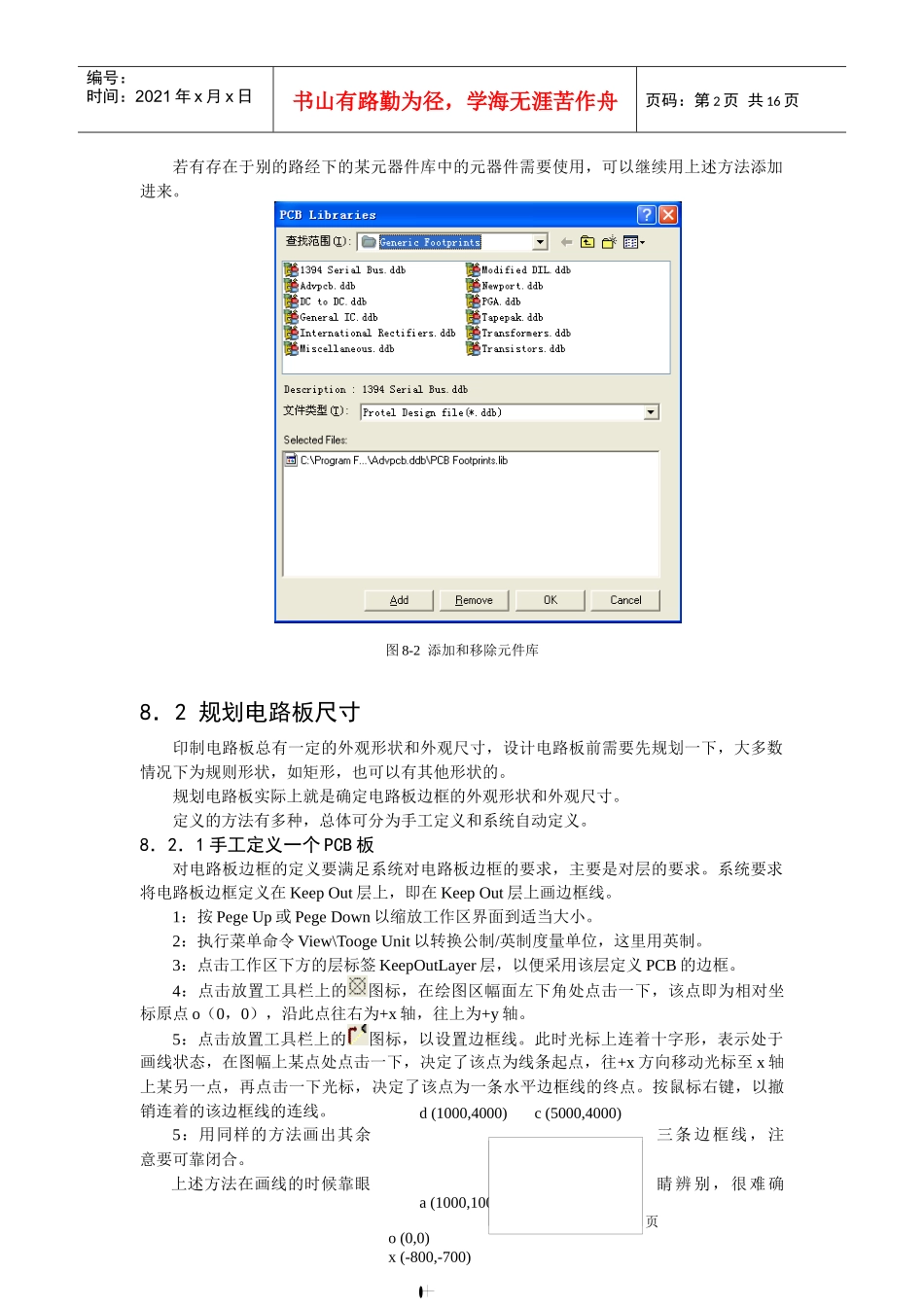

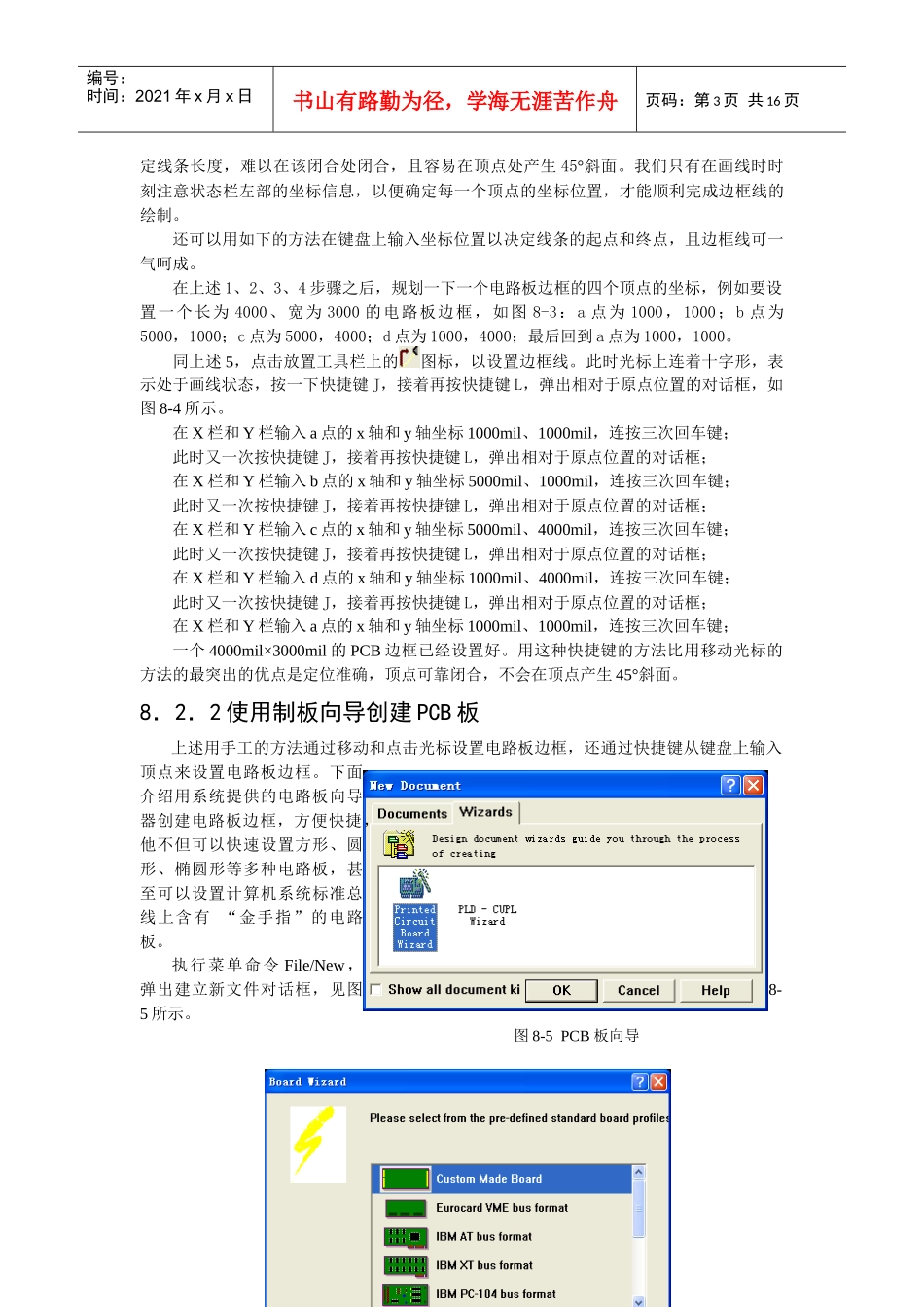

第1页共16页图8-1PCB元件封装管理器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页PCB手工布线PROTEL99SE所提供给我们的PCB设计方法有手工布线和自动布线两种。虽然自动布线的功能强大，但对于只有十来个分离元件的较为简单的电路，可以直接进行手工布线，而不必采用自动布线。况且，大多数情况下，由于采用自动布线后的线条往往不够整齐和不够美观，甚至还不合理，所以还要进行手工布线用以修整。8．1设置PCB元件库对PCB的编辑，只有在已经装入所需的PCB封装元件库的条件下才可以进行。在进行PCB设计前，首先要知道将会用到那些元件，这些元件都各自存在于系统的那一个PCB元件库中，有些特殊的元器件可能系统的元件库中还不曾包含进来，这还要求我们用系统提供的PCBLIB元件库编辑器制作该特殊元件，最后将这些元件所在的库一一添加进当前库（Libraries）中。只有这样，这些元件才能被放置到图幅中来。下面介绍添加和移除元件库的方法。设所用到的元件一律存在于系统提供的AdvPCB.ddb设计数据库中的PCB_FootPrints.lib封装元件库。进入PCB界面，点击常用工具栏中的图标以打开设计管理器，点击设计管理器中的标签，点击Browse框架内的下拉列表，移动光标至Library行时点击，出现如图8-1所示的PCB元件封装管理器。缺省状态下，PCB将装入AdvPCB.ddb设计据库中的PCBFootPrints.lib封装元件库，该设计数据库的默认路径为：C:\Programfiles\DesignExplorer99SE\Library\Pcb\GenericFootprints\Advpcb.ddb。其中包含最常用电阻器、电容器、二三极管、双列直插和表面贴装式集成电路等的封装外形。大多数情况下，这些元器件基本基本够用了。按Browse框架内的按钮，弹出PCBLibraries对话框，如图8-2所示。双击下方框内C:\PROGRAM\…..\AdvPCB.ddb\PCBFootPrints.lib文件名，按钮实现移除。在图8-2搜寻框内找到C:\Programfiles\DesignExplorer99SE\Library\Pcb\GenericFootprints\路径路径下的Advpcb.ddb设计数据库文件，双击之，按钮实现装入。第2页共16页第1页共16页4000x3000d(1000,4000)c(5000,4000)a(1000,1000)b(5000,1000)o(0,0)x(-800,-700)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页若有存在于别的路经下的某元器件库中的元器件需要使用，可以继续用上述方法添加进来。图8-2添加和移除元件库8．2规划电路板尺寸印制电路板总有一定的外观形状和外观尺寸，设计电路板前需要先规划一下，大多数情况下为规则形状，如矩形，也可以有其他形状的。规划电路板实际上就是确定电路板边框的外观形状和外观尺寸。定义的方法有多种，总体可分为手工定义和系统自动定义。8．2．1手工定义一个PCB板对电路板边框的定义要满足系统对电路板边框的要求，主要是对层的要求。系统要求将电路板边框定义在KeepOut层上，即在KeepOut层上画边框线。1：按PegeUp或PegeDown以缩放工作区界面到适当大小。2：执行菜单命令View\ToogeUnit以转换公制/英制度量单位，这里用英制。3：点击工作区下方的层标签KeepOutLayer层，以便采用该层定义PCB的边框。4：点击放置工具栏上的图标，在绘图区幅面左下角处点击一下，该点即为相对坐标原点o（0，0），沿此点往右为+x轴，往上为+y轴。5：点击放置工具栏上的图标，以设置边框线。此时光标上连着十字形，表示处于画线状态，在图幅上某点处点击一下，决定了该点为线条起点，往+x方向移动光标至x轴上某另一点，再点击一下光标，决定了该点为一条水平边框线的终点。按鼠标右键，以撤销连着的该边框线的连线。5：用同样的方法画出其余三条边框线，注意要可靠闭合。上述方法在画线的时候靠眼睛辨别，很难确第3页共16页第2页共16页图8-5PCB板向导编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页定线条长度，难以在该闭合处闭合，且容易在顶点处产生45°斜面。我们只有在画线时时刻注意状态栏左部的坐标信息，以便确定每一个顶点的坐标位置，才能顺利完成边框线的绘制。还可以用如下的方法在键盘上输入坐标位置以决定线条的起点和终点，且边框线可一气呵成。在上述1、2、3、4步骤之后，规划一...
