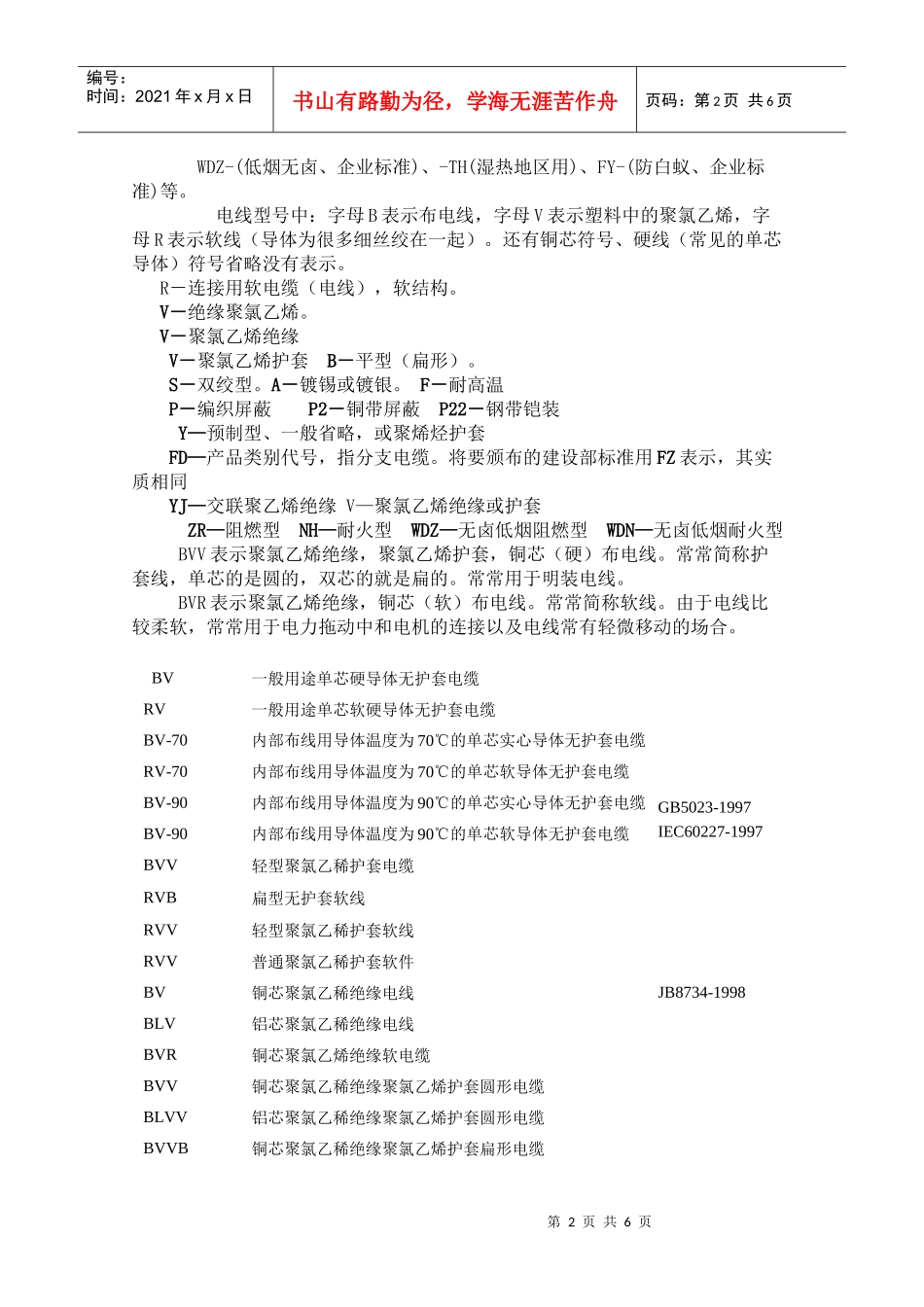

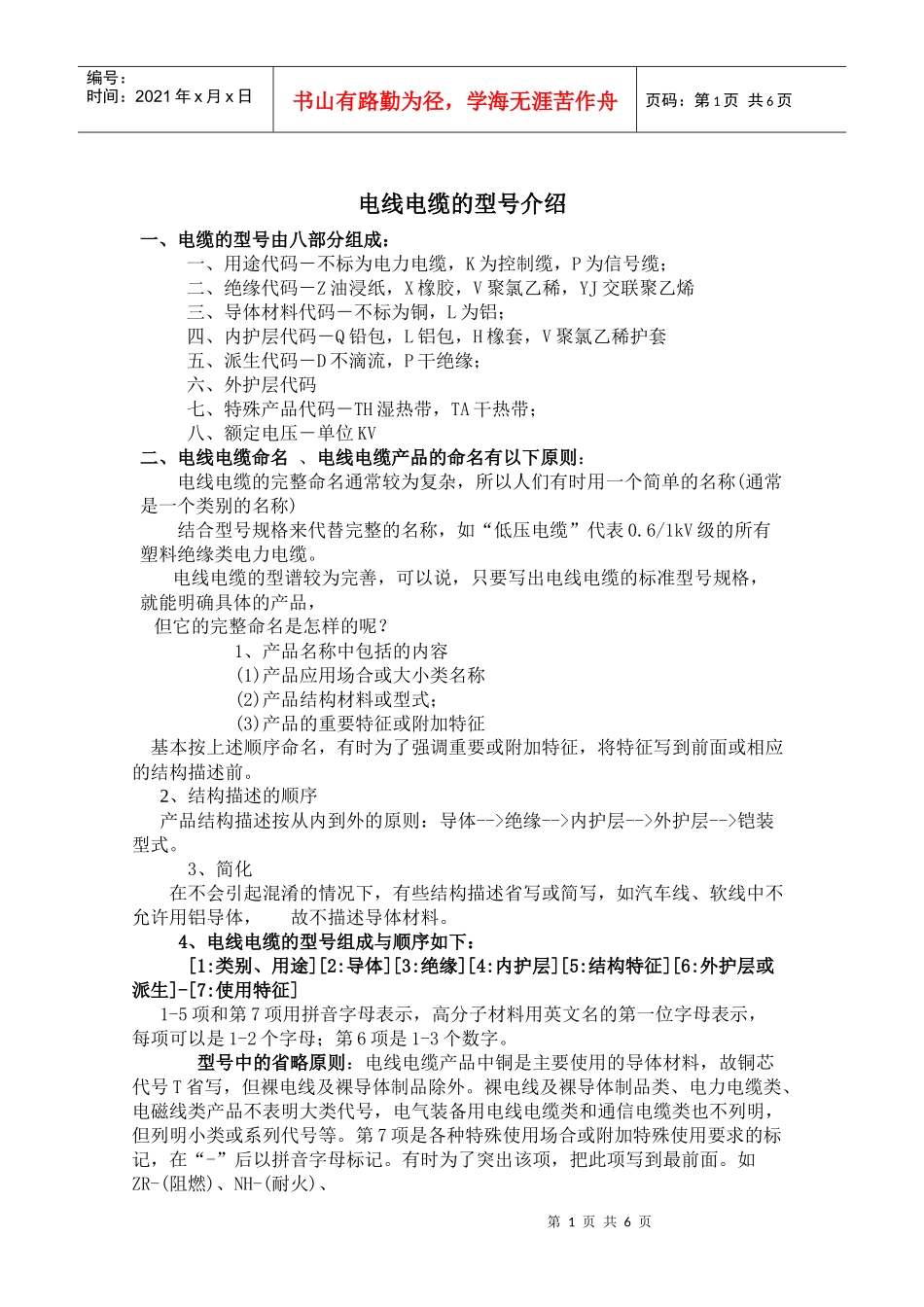

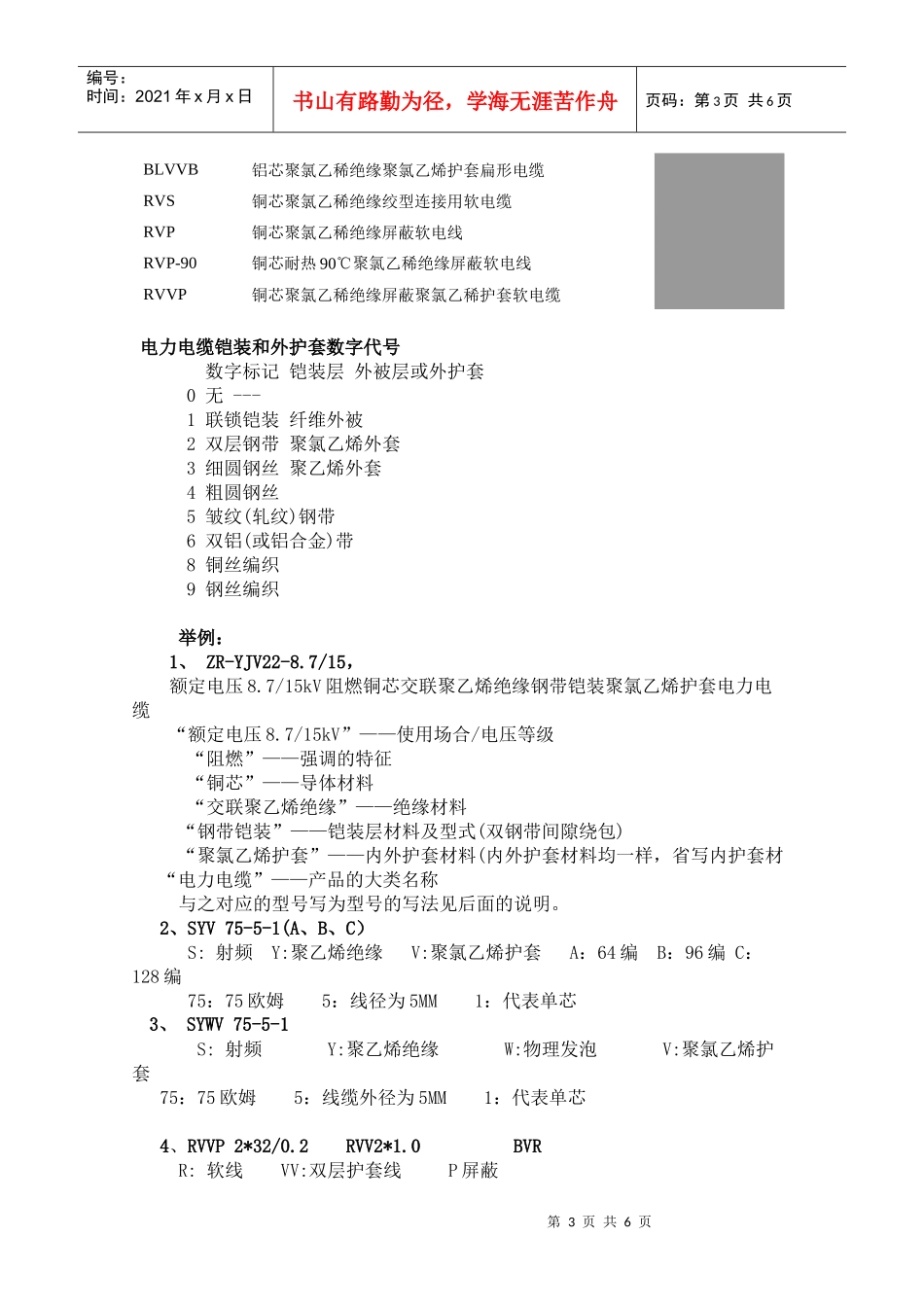

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页电线电缆的型号介绍一、电缆的型号由八部分组成:一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体材料代码-不标为铜,L为铝;四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码-D不滴流,P干绝缘;六、外护层代码七、特殊产品代码-TH湿热带,TA干热带;八、额定电压-单位KV二、电线电缆命名、电线电缆产品的命名有以下原则:电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品,但它的完整命名是怎样的呢?1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式;(3)产品的重要特征或附加特征基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。2、结构描述的顺序产品结构描述按从内到外的原则:导体-->绝缘-->内护层-->外护层-->铠装型式。3、简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。4、电线电缆的型号组成与顺序如下:[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示,高分子材料用英文名的第一位字母表示,每项可以是1-2个字母;第6项是1-3个数字。型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。电线型号中:字母B表示布电线,字母V表示塑料中的聚氯乙烯,字母R表示软线(导体为很多细丝绞在一起)。还有铜芯符号、硬线(常见的单芯导体)符号省略没有表示。R-连接用软电缆(电线),软结构。V-绝缘聚氯乙烯。V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。S-双绞型。A-镀锡或镀银。F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型BVV表示聚氯乙烯绝缘,聚氯乙烯护套,铜芯(硬)布电线。常常简称护套线,单芯的是圆的,双芯的就是扁的。常常用于明装电线。BVR表示聚氯乙烯绝缘,铜芯(软)布电线。常常简称软线。由于电线比较柔软,常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。BV一般用途单芯硬导体无护套电缆GB5023-1997IEC60227-1997RV一般用途单芯软硬导体无护套电缆BV-70内部布线用导体温度为70℃的单芯实心导体无护套电缆RV-70内部布线用导体温度为70℃的单芯软导体无护套电缆BV-90内部布线用导体温度为90℃的单芯实心导体无护套电缆BV-90内部布线用导体温度为90℃的单芯软导体无护套电缆BVV轻型聚氯乙稀护套电缆RVB扁型无护套软线RVV轻型聚氯乙稀护套软线RVV普通聚氯乙稀护套软件BV铜芯聚氯乙稀绝缘电线JB8734-1998BLV铝芯聚氯乙稀绝缘电线BVR铜芯聚氯乙烯绝缘软电缆BVV铜芯聚氯乙稀绝缘聚氯乙烯护套圆形电缆BLVV铝芯聚氯乙稀绝缘聚氯乙烯护套圆形电缆BVVB铜芯聚氯乙稀绝缘聚氯乙烯护套扁形电缆第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页BLVVB铝芯聚氯乙稀绝缘聚氯乙烯护套扁形电...
