XX大厦外墙装饰工程门式钢管脚手架安全专项施工方案VIP免费

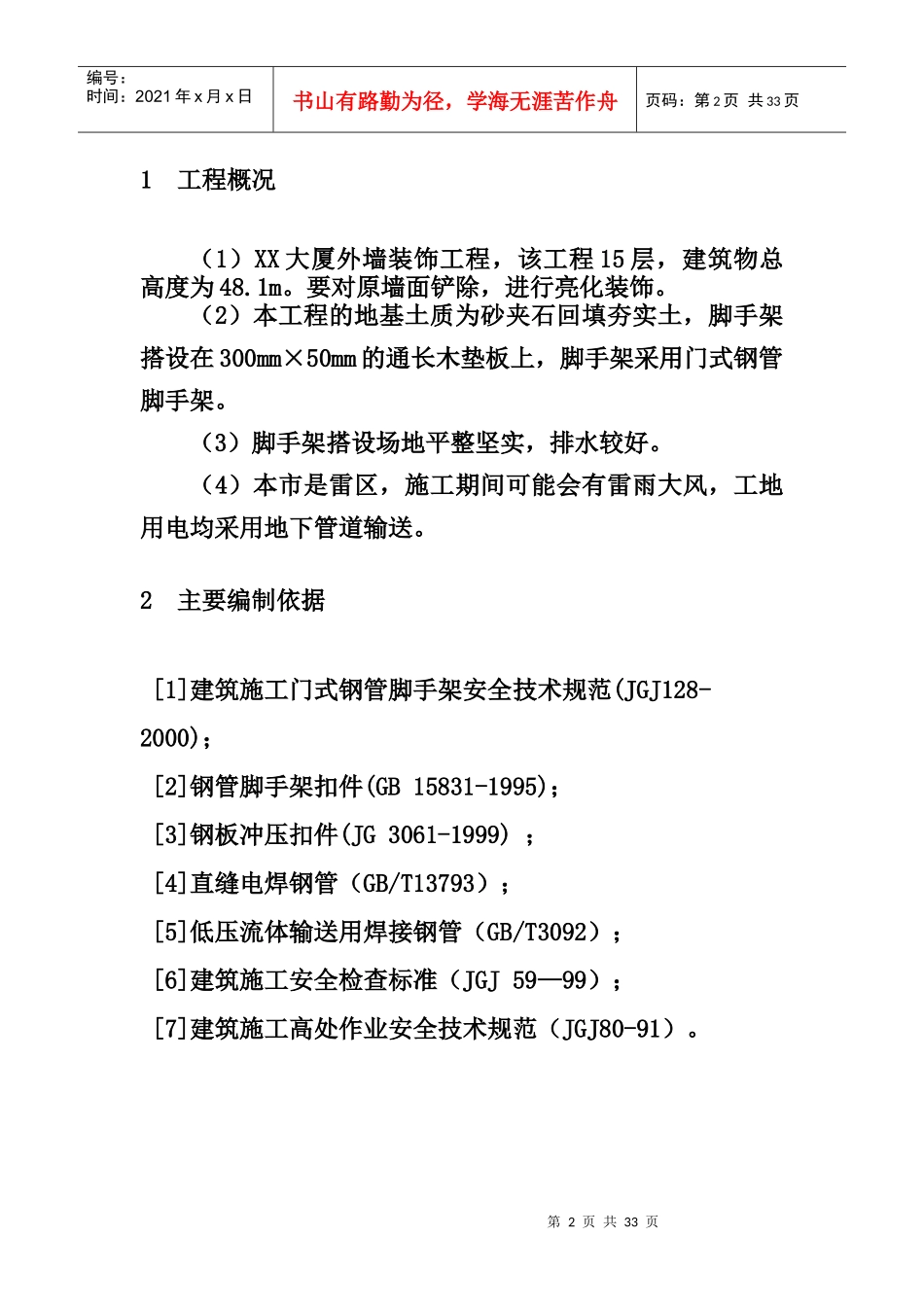

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页XX大厦外墙装饰工程门式钢管脚手架安全专项施工方案XX大厦外墙装饰工程门式钢管脚手架安全专项施工方案（按专家论证审查报告修订）签字职务/职称身份证号日期编制人：审核：审批：某建设集团有限公司年月日第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页1工程概况（1）XX大厦外墙装饰工程，该工程15层，建筑物总高度为48.1m。要对原墙面铲除，进行亮化装饰。（2）本工程的地基土质为砂夹石回填夯实土，脚手架搭设在300mm×50mm的通长木垫板上，脚手架采用门式钢管脚手架。（3）脚手架搭设场地平整坚实，排水较好。（4）本市是雷区，施工期间可能会有雷雨大风，工地用电均采用地下管道输送。2主要编制依据[1]建筑施工门式钢管脚手架安全技术规范(JGJ128-2000)；[2]钢管脚手架扣件(GB15831-1995)；[3]钢板冲压扣件(JG3061-1999)；[4]直缝电焊钢管（GB/T13793）；[5]低压流体输送用焊接钢管（GB/T3092）；[6]建筑施工安全检查标准（JGJ59—99）；[7]建筑施工高处作业安全技术规范（JGJ80-91）。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页3危险源与相关措施详见6.3.1实例一中第3条危险源与相关措施的相关内容。4安全技术设计4.1一般规定（1）依据《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）第1.0.3条规定，落地门式钢管脚手架的搭设高度不宜超过表1的规定。施工荷载标准值∑QK（KN/m2）搭设高度（m）3.0~5.0≤45≤3.0≤60表1落地门式钢管脚手架搭设高度（2）依据《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）附录B规定，MF1219门架的计算可按下列表格（表2、表3、表4、表5、表6、表7）查取的。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页表2MF1219的门架几何尺寸及杆件规格表3扣件规格及重量第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页表4门式脚手架用钢管截面几何特性表5一榀门架的稳定承载力设计值第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页表6典型的门架、配件重量第7页共33页第6页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共33页表7轴心受压构件的稳定系数ϕ4.2构造要求4.2.1平面布置门架跨距为0.75m，门架间距为1.2m，门架立杆距墙的第8页共33页第7页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共33页距离为0.15m。4.2.2立面布置脚手架侧立面和正立面构造要求详见图1、图2。图1门式脚手架侧立面第9页共33页第8页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共33页图2门式脚手架正立面4.2.3门架（1）门架跨距应符合现行行业标准《门式钢管脚手架》（JGJ76）的规定，并与交叉支撑规格配合。（2）门架立杆离墙面净距不宜大于150mm；大于150mm时应采取内挑架板或其他离口防护的安全措施。第10页共33页第9页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共33页4.2.4配件（1）门架的内外两侧均应设置交叉支撑并应与门架立杆上的锁销锁牢。（2）上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的1～2mm。（3）在脚手架的操作层上应连续满铺与门架配套的挂扣式脚手板，并扣紧挡板，防止脚手板脱落和松动。（4）水平架设置应符合下列规定：1）在脚手架的顶层门架上部、连墙件设置层、防护棚设置处必须设置；2）脚干架搭设高度H＜45m时，沿脚手架高度，水平架应至少两步一设；当脚手架搭设高度H＞45m时，水平架应每步一设；不论脚手架多高，均应在脚手架的转角处、端部及间断处的一个跨距范围内每步一队设；3）平架在其设置层面内应连续设置；4）当因施工需要，临时局部拆除脚手架内侧交叉支撑时，应在拆除交叉支撑的门架上方及下方设置水平架；5）水...
