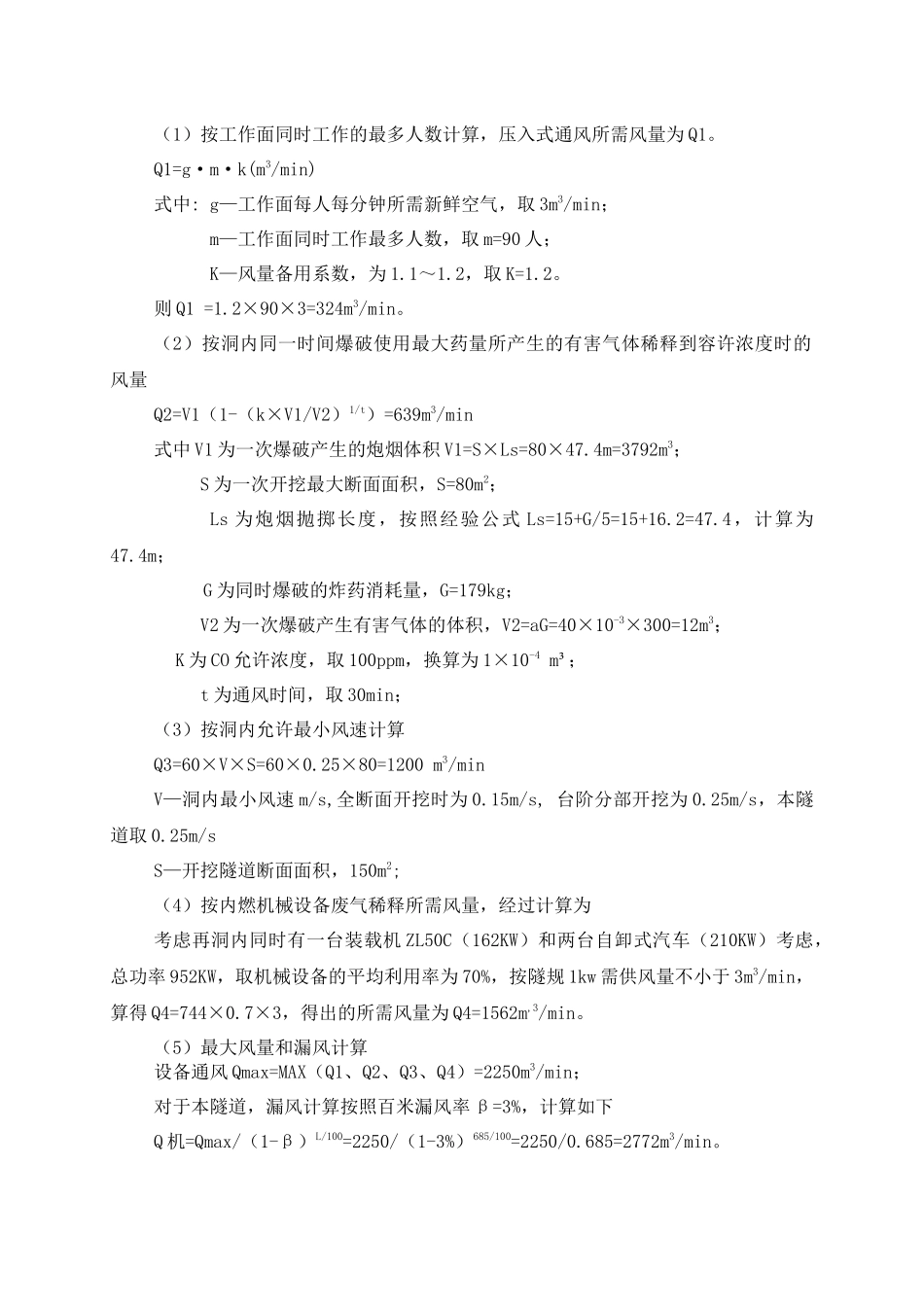

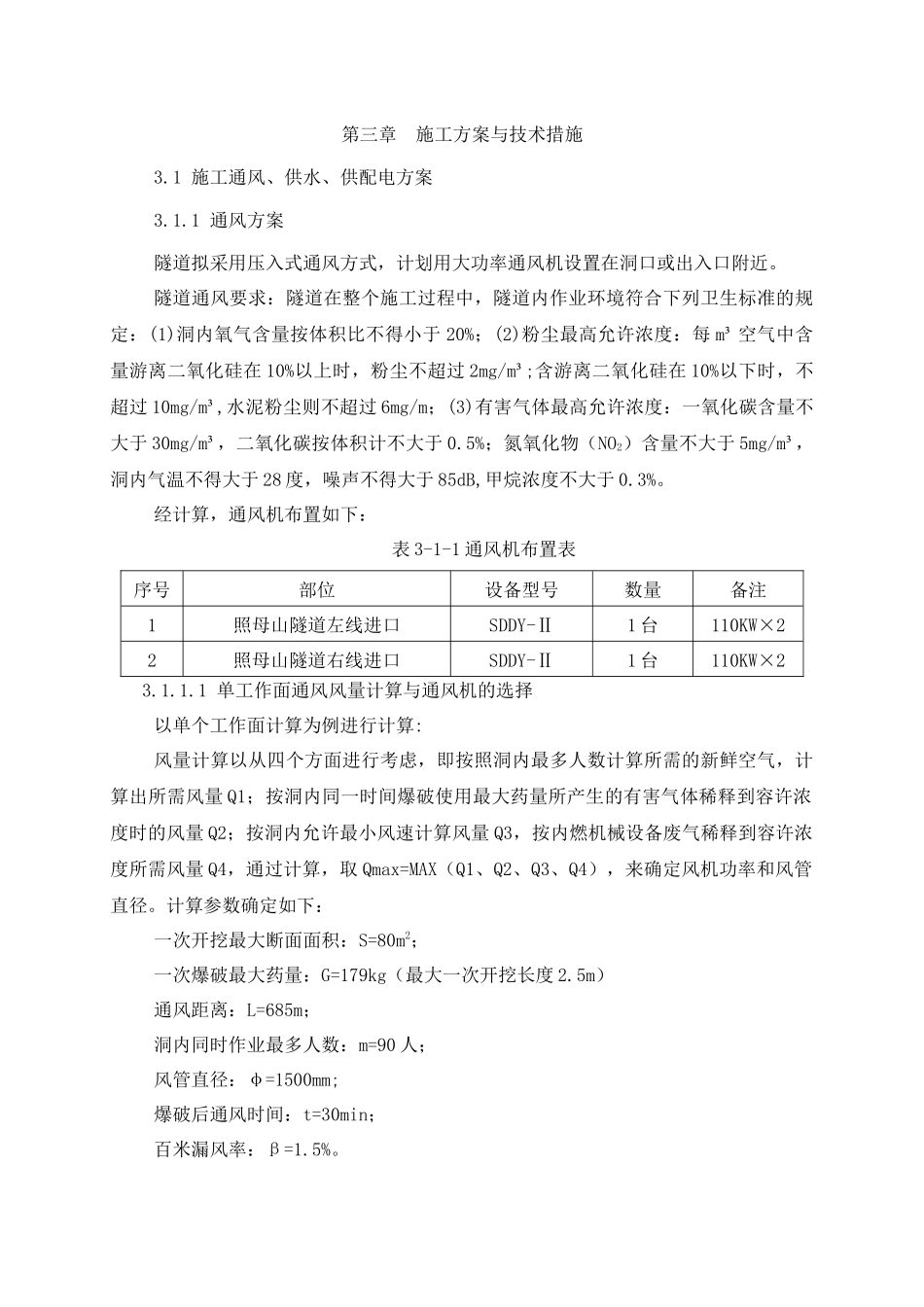

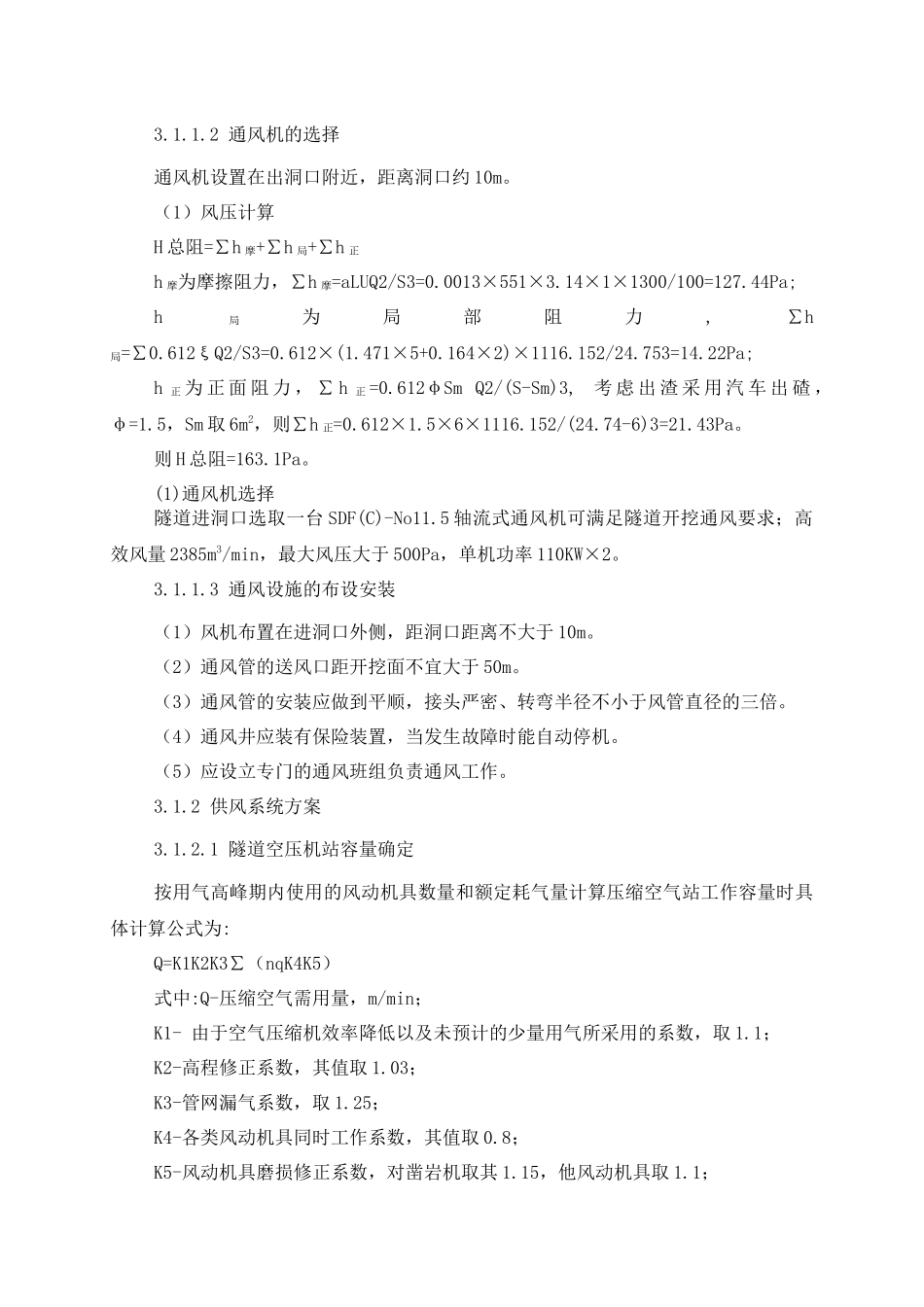

第三章施工方案与技术措施3.1施工通风、供水、供配电方案3.1.1通风方案隧道拟采用压入式通风方式，计划用大功率通风机设置在洞口或出入口附近。隧道通风要求：隧道在整个施工过程中，隧道内作业环境符合下列卫生标准的规定：(1)洞内氧气含量按体积比不得小于20%；(2)粉尘最高允许浓度：每m³空气中含量游离二氧化硅在10%以上时，粉尘不超过2mg/m³;含游离二氧化硅在10%以下时，不超过10mg/m³,水泥粉尘则不超过6mg/m；(3)有害气体最高允许浓度：一氧化碳含量不大于30mg/m³，二氧化碳按体积计不大于0.5%；氮氧化物（NO2）含量不大于5mg/m³，洞内气温不得大于28度，噪声不得大于85dB,甲烷浓度不大于0.3%。经计算，通风机布置如下：表3-1-1通风机布置表序号部位设备型号数量备注1照母山隧道左线进口SDDY-Ⅱ1台110KW×22照母山隧道右线进口SDDY-Ⅱ1台110KW×23.1.1.1单工作面通风风量计算与通风机的选择以单个工作面计算为例进行计算:风量计算以从四个方面进行考虑，即按照洞内最多人数计算所需的新鲜空气，计算出所需风量Q1；按洞内同一时间爆破使用最大药量所产生的有害气体稀释到容许浓度时的风量Q2；按洞内允许最小风速计算风量Q3，按内燃机械设备废气稀释到容许浓度所需风量Q4，通过计算，取Qmax=MAX（Q1、Q2、Q3、Q4），来确定风机功率和风管直径。计算参数确定如下：一次开挖最大断面面积：S=80m2；一次爆破最大药量：G=179kg（最大一次开挖长度2.5m）通风距离：L=685m；洞内同时作业最多人数：m=90人；风管直径：φ=1500mm;爆破后通风时间：t=30min；百米漏风率：β=1.5%。（1）按工作面同时工作的最多人数计算，压入式通风所需风量为Q1。Q1=g·m·k(m3/min)式中:g—工作面每人每分钟所需新鲜空气，取3m3/min；m—工作面同时工作最多人数，取m=90人；K—风量备用系数，为1.1～1.2，取K=1.2。则Q1=1.2×90×3=324m3/min。（2）按洞内同一时间爆破使用最大药量所产生的有害气体稀释到容许浓度时的风量Q2=V1（1-（k×V1/V2）1/t）=639m3/min式中V1为一次爆破产生的炮烟体积V1=S×Ls=80×47.4m=3792m3；S为一次开挖最大断面面积，S=80m2；Ls为炮烟抛掷长度，按照经验公式Ls=15+G/5=15+16.2=47.4，计算为47.4m；G为同时爆破的炸药消耗量，G=179kg；V2为一次爆破产生有害气体的体积，V2=aG=40×10-3×300=12m3；K为CO允许浓度，取100ppm，换算为1×10-4m³；t为通风时间，取30min；（3）按洞内允许最小风速计算Q3=60×V×S=60×0.25×80=1200m3/minV—洞内最小风速m/s,全断面开挖时为0.15m/s,台阶分部开挖为0.25m/s，本隧道取0.25m/sS—开挖隧道断面面积，150m2;（4）按内燃机械设备废气稀释所需风量，经过计算为考虑再洞内同时有一台装载机ZL50C（162KW）和两台自卸式汽车（210KW）考虑，总功率952KW，取机械设备的平均利用率为70%，按隧规1kw需供风量不小于3m3/min，算得Q4=744×0.7×3，得出的所需风量为Q4=1562m,3/min。（5）最大风量和漏风计算设备通风Qmax=MAX（Q1、Q2、Q3、Q4）=2250m3/min；对于本隧道，漏风计算按照百米漏风率β=3%，计算如下Q机=Qmax/（1-β）L/100=2250/（1-3%）685/100=2250/0.685=2772m3/min。3.1.1.2通风机的选择通风机设置在出洞口附近，距离洞口约10m。（1）风压计算H总阻=∑h摩+∑h局+∑h正h摩为摩擦阻力，∑h摩=aLUQ2/S3=0.0013×551×3.14×1×1300/100=127.44Pa;h局为局部阻力,∑h局=∑0.612ξQ2/S3=0.612×(1.471×5+0.164×2)×1116.152/24.753=14.22Pa;h正为正面阻力，∑h正=0.612φSmQ2/(S-Sm)3,考虑出渣采用汽车出碴，φ=1.5，Sm取6m2，则∑h正=0.612×1.5×6×1116.152/(24.74-6)3=21.43Pa。则H总阻=163.1Pa。(1)通风机选择隧道进洞口选取一台SDF(C)-No11.5轴流式通风机可满足隧道开挖通风要求；高效风量2385m3/min，最大风压大于500Pa，单机功率110KW×2。3.1.1.3通风设施的布设安装（1）风机布置在进洞口外侧，距洞口距离不大于10m。（2）通风管的送风口距开挖面不宜大于50m。（3）通风管的安装应做到平顺，接头严密、转弯半径不小于风管直径的三倍。（4）通风井应装有保险装置，当发生故障时能自动停机。（5）应设立专门的通风班组负...
