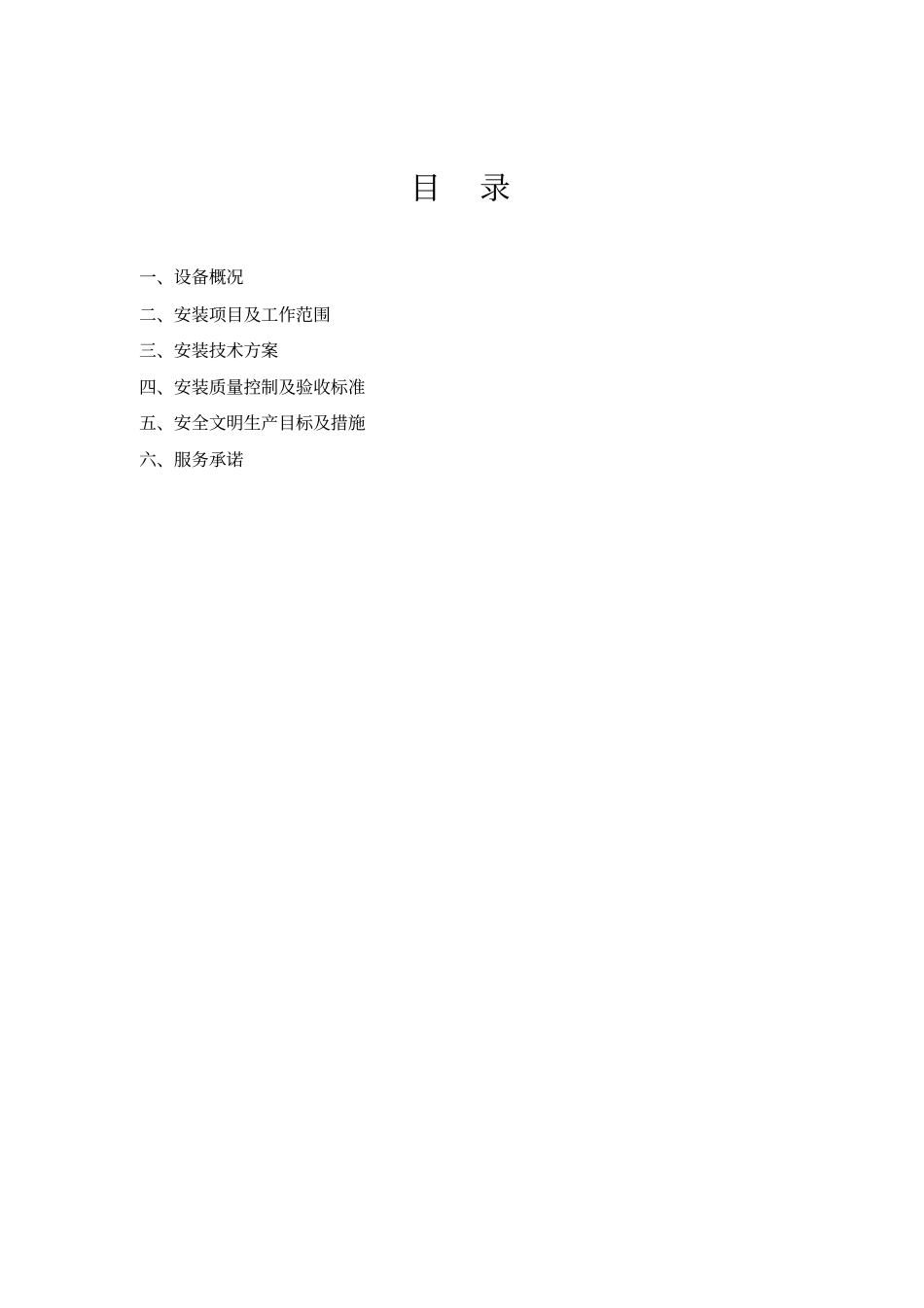

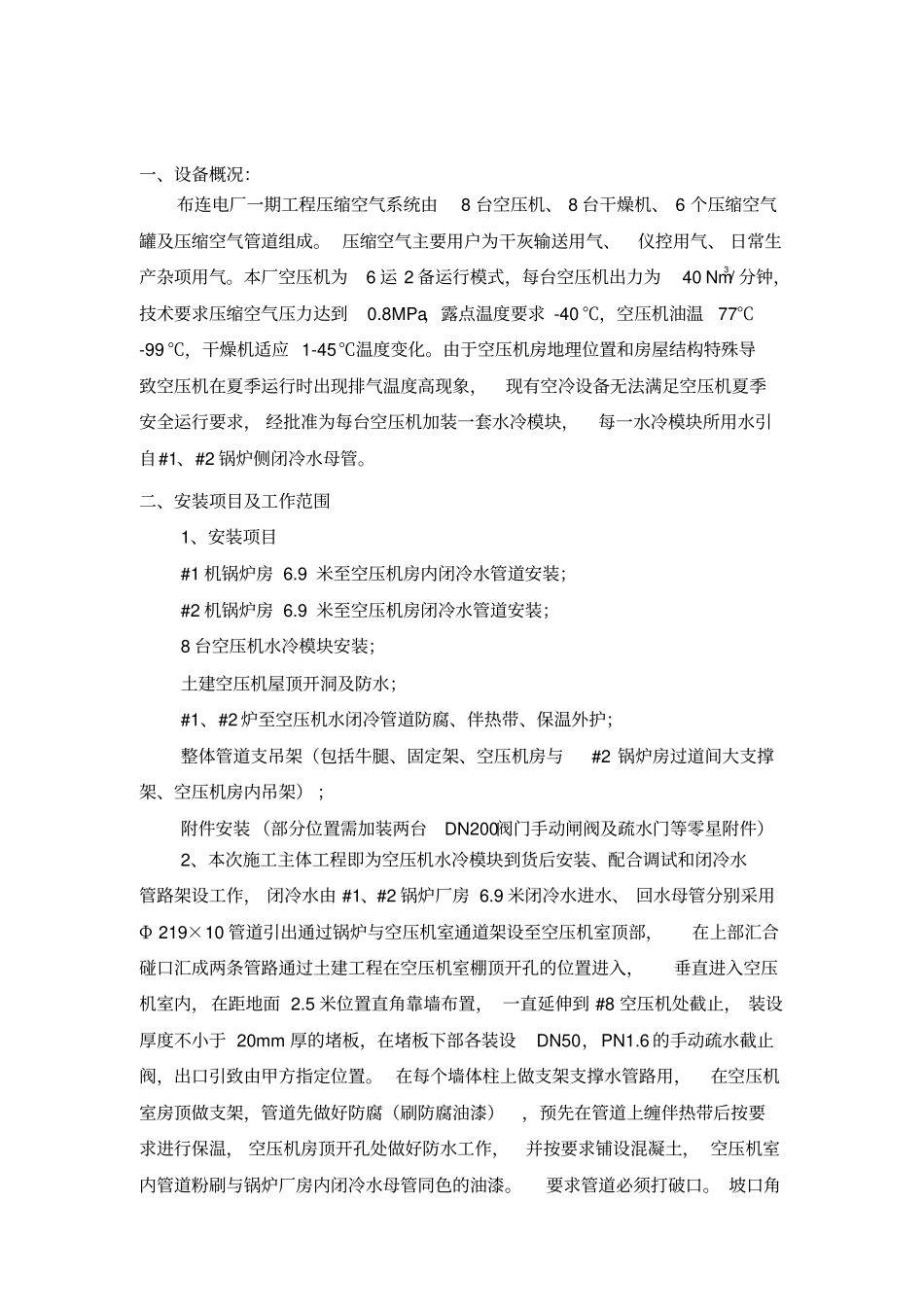

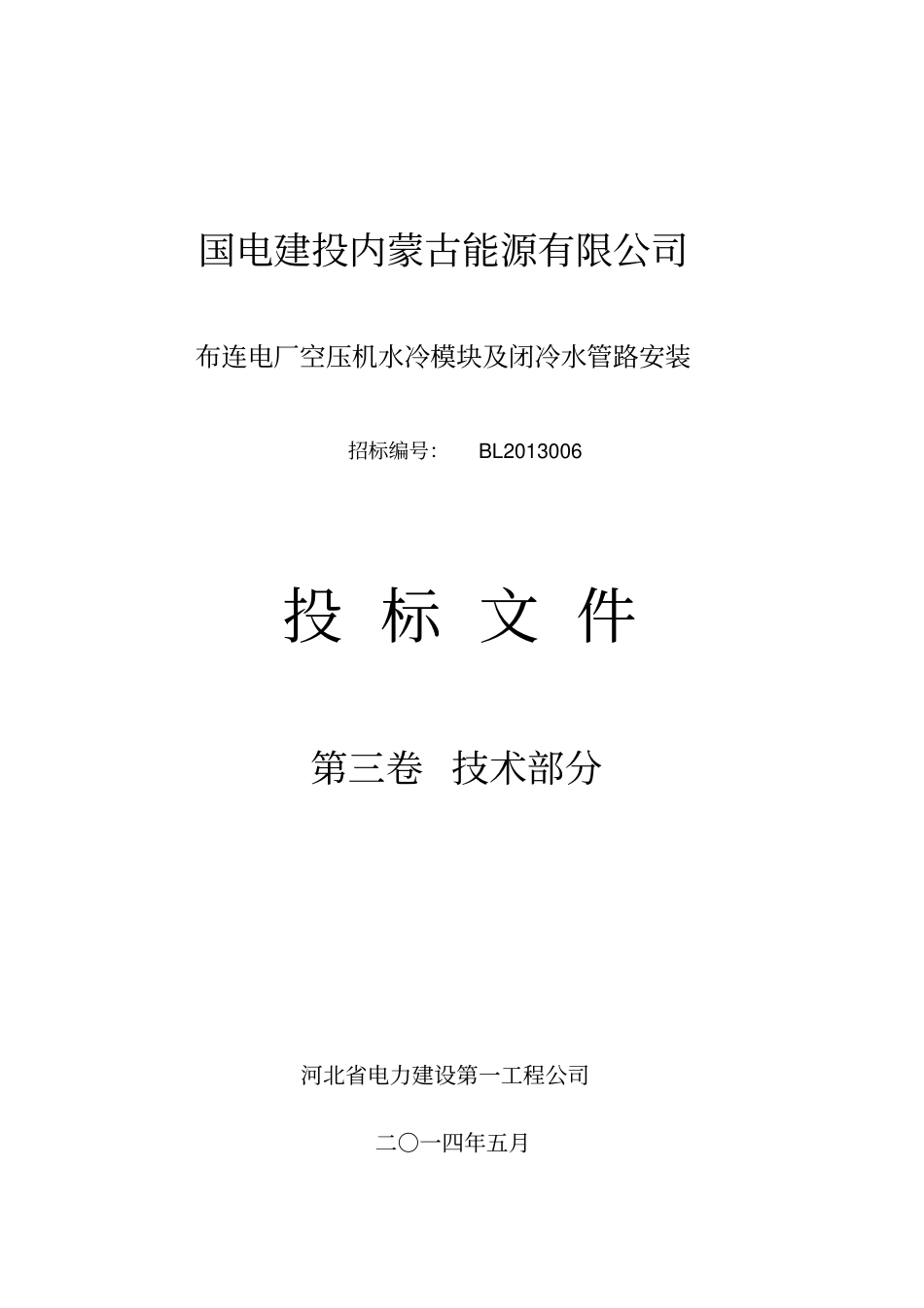

国电建投内蒙古能源有限公司布连电厂空压机水冷模块及闭冷水管路安装招标编号：BL2013006投标文件第三卷技术部分河北省电力建设第一工程公司二○一四年五月目录一、设备概况二、安装项目及工作范围三、安装技术方案四、安装质量控制及验收标准五、安全文明生产目标及措施六、服务承诺一、设备概况：布连电厂一期工程压缩空气系统由8台空压机、8台干燥机、6个压缩空气罐及压缩空气管道组成。压缩空气主要用户为干灰输送用气、仪控用气、日常生产杂项用气。本厂空压机为6运2备运行模式，每台空压机出力为40Nm3/分钟，技术要求压缩空气压力达到0.8MPa，露点温度要求-40℃，空压机油温77℃-99℃，干燥机适应1-45℃温度变化。由于空压机房地理位置和房屋结构特殊导致空压机在夏季运行时出现排气温度高现象，现有空冷设备无法满足空压机夏季安全运行要求，经批准为每台空压机加装一套水冷模块，每一水冷模块所用水引自#1、#2锅炉侧闭冷水母管。二、安装项目及工作范围1、安装项目#1机锅炉房6.9米至空压机房内闭冷水管道安装；#2机锅炉房6.9米至空压机房闭冷水管道安装；8台空压机水冷模块安装；土建空压机屋顶开洞及防水；#1、#2炉至空压机水闭冷管道防腐、伴热带、保温外护；整体管道支吊架（包括牛腿、固定架、空压机房与#2锅炉房过道间大支撑架、空压机房内吊架）；附件安装（部分位置需加装两台DN200阀门手动闸阀及疏水门等零星附件）2、本次施工主体工程即为空压机水冷模块到货后安装、配合调试和闭冷水管路架设工作，闭冷水由#1、#2锅炉厂房6.9米闭冷水进水、回水母管分别采用Φ219×10管道引出通过锅炉与空压机室通道架设至空压机室顶部，在上部汇合碰口汇成两条管路通过土建工程在空压机室棚顶开孔的位置进入，垂直进入空压机室内，在距地面2.5米位置直角靠墙布置，一直延伸到#8空压机处截止，装设厚度不小于20mm厚的堵板，在堵板下部各装设DN50，PN1.6的手动疏水截止阀，出口引致由甲方指定位置。在每个墙体柱上做支架支撑水管路用，在空压机室房顶做支架，管道先做好防腐（刷防腐油漆），预先在管道上缠伴热带后按要求进行保温，空压机房顶开孔处做好防水工作，并按要求铺设混凝土，空压机室内管道粉刷与锅炉厂房内闭冷水母管同色的油漆。要求管道必须打破口。坡口角度33o±2o，焊接用氩弧打底，电焊填充盖面，?60以下小管径用全氩弧焊焊接，联系甲方着色焊口检验，并进行水冲洗工作水冷模块安装时，由水冷模块厂家指导安装，安装位置见施工图。阀门刷黑色油漆，手轮刷大红色油漆。三、安装技术方案1、设备拖运就位、找正、固定首先校核设备基础纵横中心线和标高，就位时设备的各中心线小于设计值10mm。设备吊装拖运过程中做好设备及地面的防护工作。就位后经确认无误后，进行设备的固定。2、支吊架安装按照技术规范，DN200管道如不保温支吊架间距不大于9.5m，保温管道的支吊架间距不大于7m，按照管道走向及现场实际并考虑管道坡度，安装支吊架生根部分，管道安装时再安装报卡或U型卡进行固定。3、管道安装管道内部需清理干净，焊接前制作坡口。坡口角度33o±2o，焊接用氩弧打底，电焊填充盖面，?60以下小管径用全氩弧焊焊接，联系甲方着色焊口检验，并进行水冲洗工作水冷模块安装时，由水冷模块厂家指导安装，安装位置见施工图。阀门刷黑色油漆，手轮刷大红色油漆。4、管道防腐、刷漆、伴热带安装、保温安装前先对管材打磨除锈，刷防腐漆，安装后进行面漆和保温施工。5、建筑物开孔及恢复开孔时做好下部设备和地面防护，开孔不仅要考虑管道直径，还要考虑管道保温层直径。管道安装完进行防水封闭。6、配合水冷模块安装后的调试、整体验收、设备试运四、安装质量控制及验收标准在设备安装期间，乙方负责安装的设备必须达到《火力发电厂安全文明生产达标与创一流规定》（2000年版）的规定和最新版的《电力建设施工、验收及质量验评标准汇编》以及国电集团公司《中国国电集团公司火电厂基本建设工程启动及验收管理办法（2006年版）》（国电集工[2006]41号）、《电力建设施工质量验收及评价规程，第一部分：土建工程，第五部分：管道及系统（2009年版）》。施工前编制作业指导书，...
