JZ16-312型机械制图示教柜VIP免费

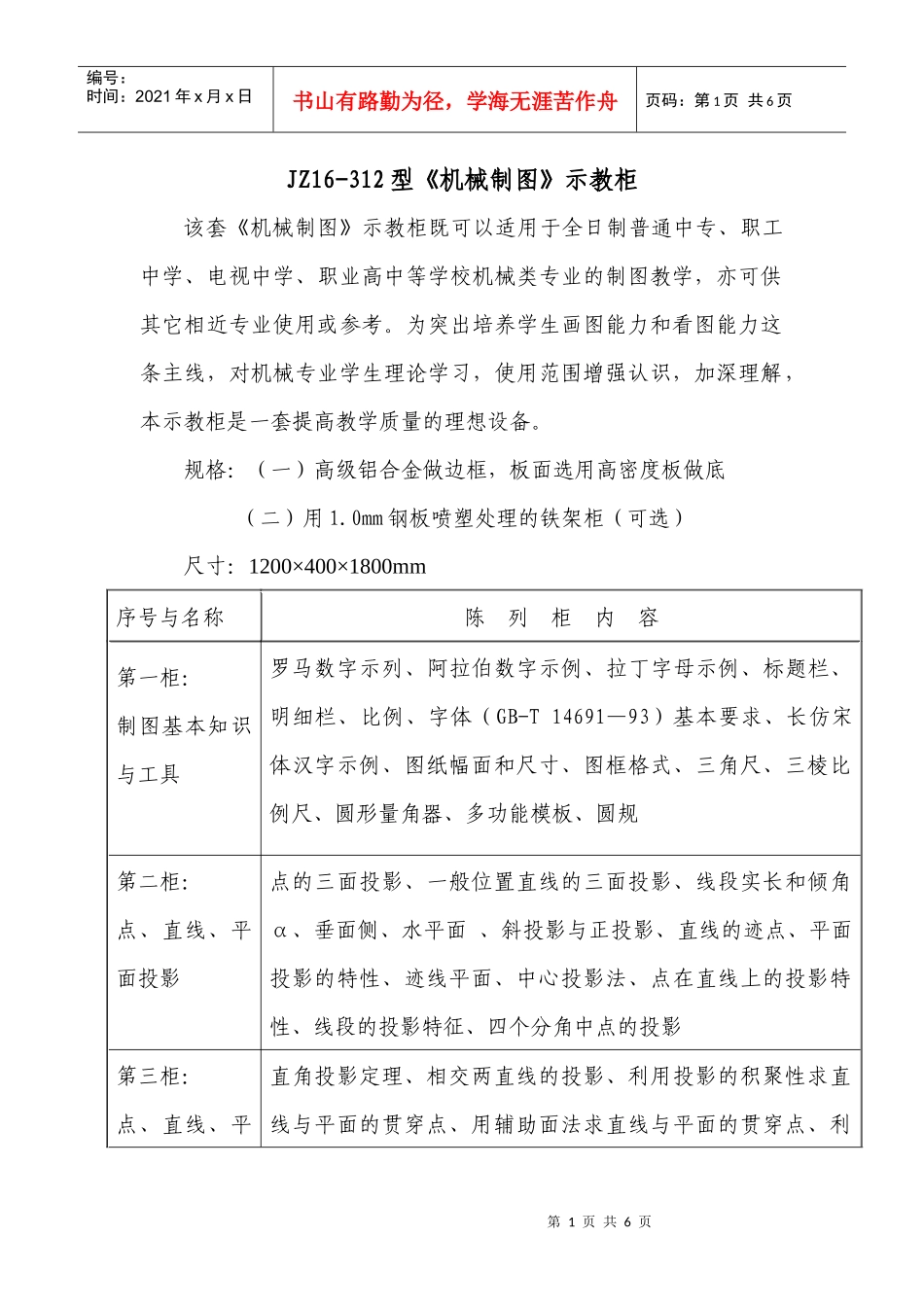

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页JZ16-312型《机械制图》示教柜该套《机械制图》示教柜既可以适用于全日制普通中专、职工中学、电视中学、职业高中等学校机械类专业的制图教学，亦可供其它相近专业使用或参考。为突出培养学生画图能力和看图能力这条主线，对机械专业学生理论学习，使用范围增强认识，加深理解，本示教柜是一套提高教学质量的理想设备。规格：（一）高级铝合金做边框，板面选用高密度板做底（二）用1.0mm钢板喷塑处理的铁架柜（可选）尺寸：1200×400×1800mm序号与名称陈列柜内容第一柜：制图基本知识与工具罗马数字示列、阿拉伯数字示例、拉丁字母示例、标题栏、明细栏、比例、字体（GB-T14691—93）基本要求、长仿宋体汉字示例、图纸幅面和尺寸、图框格式、三角尺、三棱比例尺、圆形量角器、多功能模板、圆规第二柜：点、直线、平面投影点的三面投影、一般位置直线的三面投影、线段实长和倾角α、垂面侧、水平面、斜投影与正投影、直线的迹点、平面投影的特性、迹线平面、中心投影法、点在直线上的投影特性、线段的投影特征、四个分角中点的投影第三柜：点、直线、平直角投影定理、相交两直线的投影、利用投影的积聚性求直线与平面的贯穿点、用辅助面法求直线与平面的贯穿点、利第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页面的相对位置用投影的积聚性求两平面的交线、平面迹线作法、正垂面上圆的投影、立体表面上的直线和投影的相对位置分析、交叉两直线的投影、相交两直线的投影特征、用辅助线法求直线与平面的贯穿点、求两个一般位置平面的交线、平行两直线的投影第四柜：投影变换投影变换的两种基本方法(换面法)、投影变换的两种基本方法(旋转法)、点绕正垂轴旋转、一般位置直线变换为新投影面垂直线、将一般位置直线旋转成投影面平行线、一般位置直线变换为新投影面的平行线、一般位置平面变换为新投影面平行面、一般位置平面变换为新投影面垂直面、将正垂面变换成投影面平行面、点的二次换面、投影面平行线变为投影面垂直线、求A点到P平面的距离及A点对P平面所作垂线的垂足K、用二次换面法画组合体视图第五柜：曲线与曲面曲面立体的两面投影示例（斜置的圆柱）、曲面立体的两面投影示例（斜圆柱）、曲面立体的两面投影示例、曲面立体的两面投影示例（左上角有四分之一圆柱槽的四棱柱）、曲面立体的两面投影示例（斜置的圆锥）、曲面立体的两面投影示例（斜圆锥）、曲面立体的两面投影示例（上下倒置的圆台）、曲面立体的两面投影示例（有半个圆台槽的半圆柱）、曲面立体的两面投影示例（有半球槽的圆柱体）、曲面立体的两面投影示例（组合回转体示例一）、曲面立体的第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页两面投影示例（组合回转体示例二）、连杆头部的截交线、铅垂面堆切圆球的截交线投影、曲线形成、空间曲线、回转曲面的形成及投影、锥面、柱状面、锥状面、圆柱螺旋线、圆锥螺旋线、单叶双曲回转面、圆环面的形成、顶针的截交线第六柜：截交相贯半圆球切槽的投影、缺口三棱锥、圆柱开槽的投影、开槽空心圆柱的投影、求截交线2件、镗刀杆头部的投影、接头投影、千斤顶盖投影、相惯线的剖面5件第七柜：相贯线正交两圆柱相贯线、正交两圆柱相贯线、用球面法求圆柱与圆锥的相贯线、两正交圆柱的相贯线、圆柱上钻孔及两圆柱孔的相贯线、圆柱上钻孔及两圆柱孔的相贯线、两偏交圆柱的相贯线、圆锥台和半圆球的相贯线、圆柱和圆锥正交的相贯线、斜交两圆柱的相贯线、圆柱与圆锥正交、作轴线不相交、直径不相等的两圆柱的相贯线、圆柱与半圆球相交、相贯线的特殊情况2件、圆柱、圆台和圆球的相贯线第八柜：表面交线圆柱的投影与表面上取点、圆锥的投影与表面上取点、六棱柱的投影与表面上求点、形体中面的分析、圆球投影和表面上取点、圆环投影与表面上的取点、专用垫圈的投影、五棱第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页锥的投影与表面上的...
