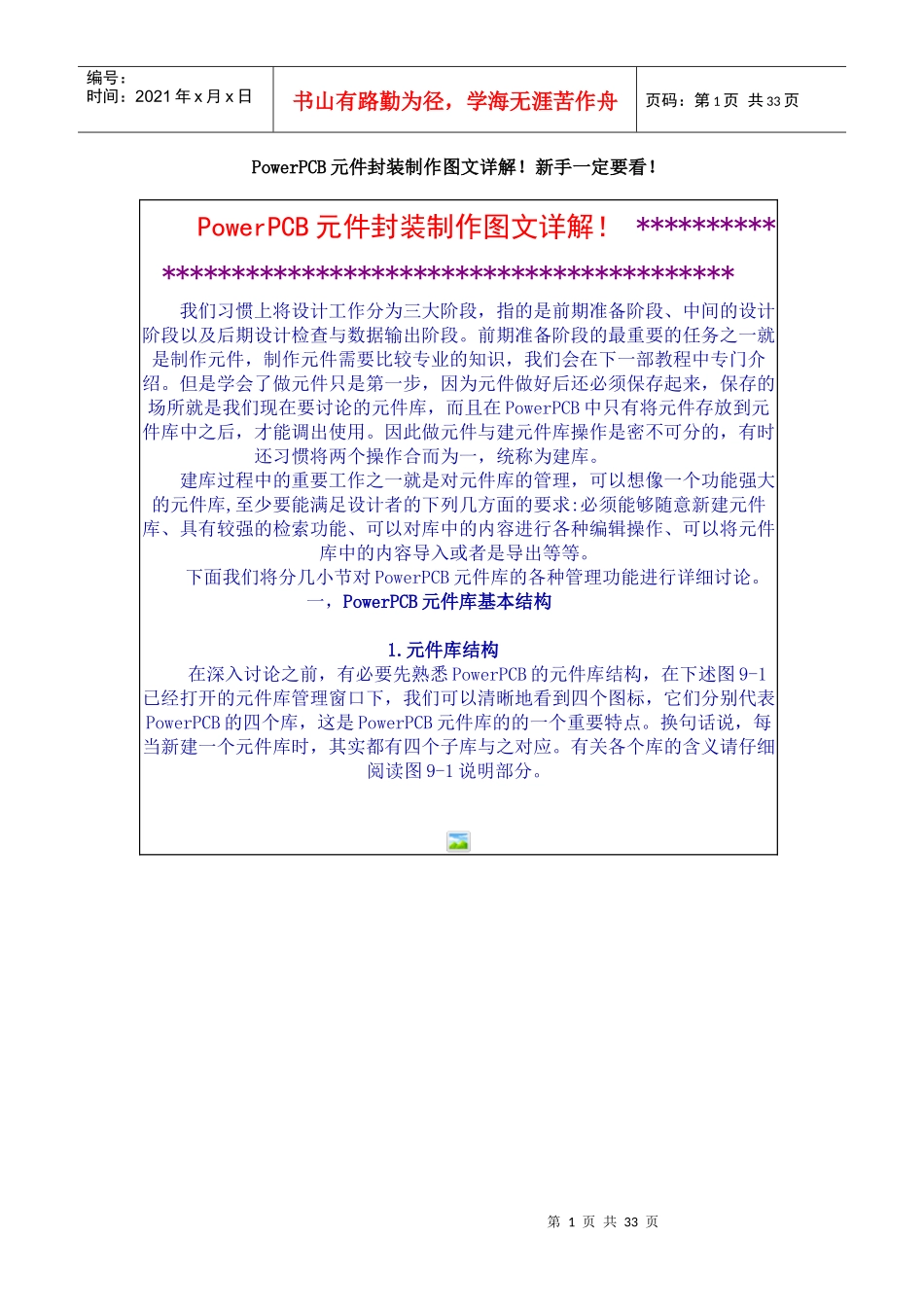

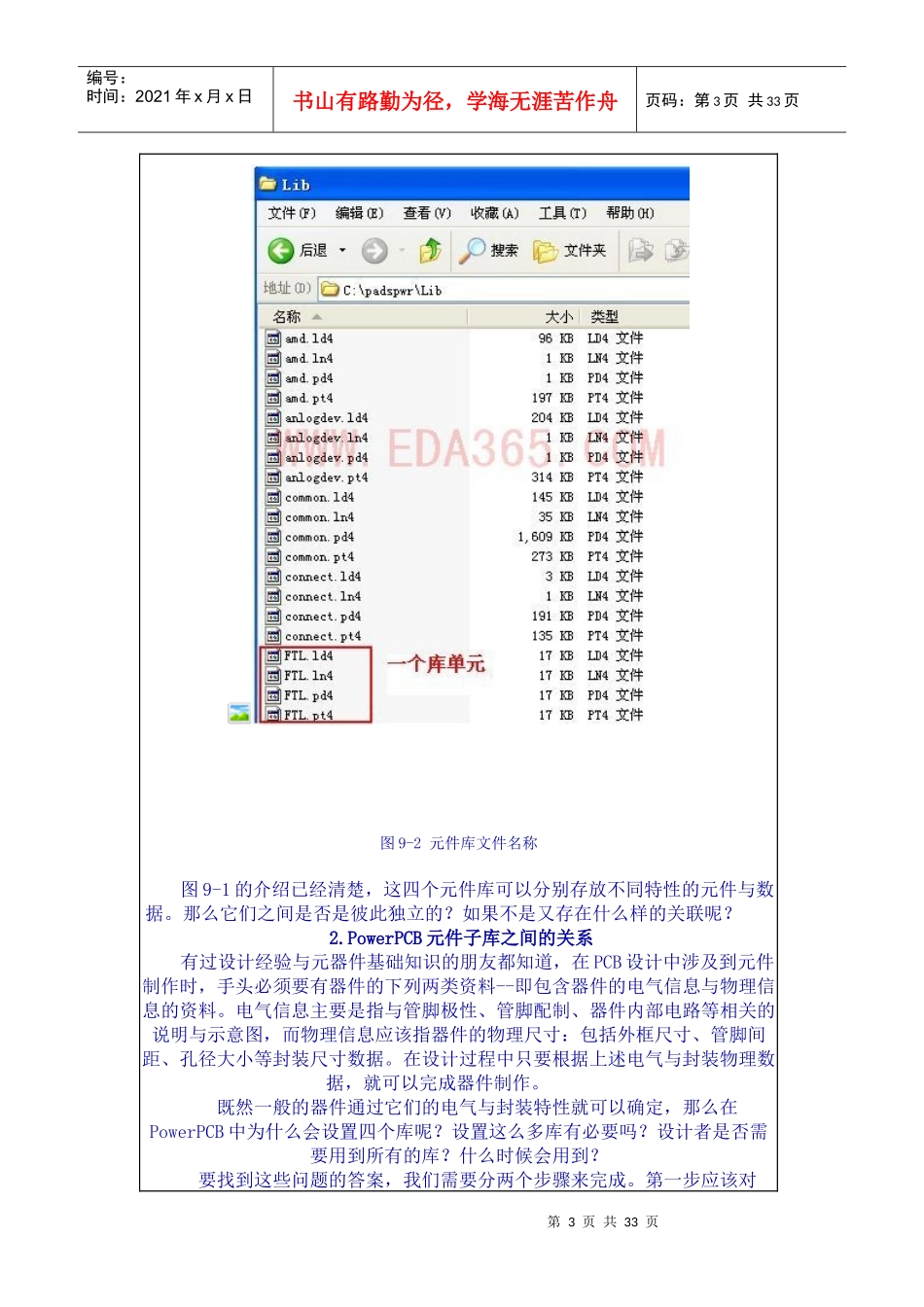

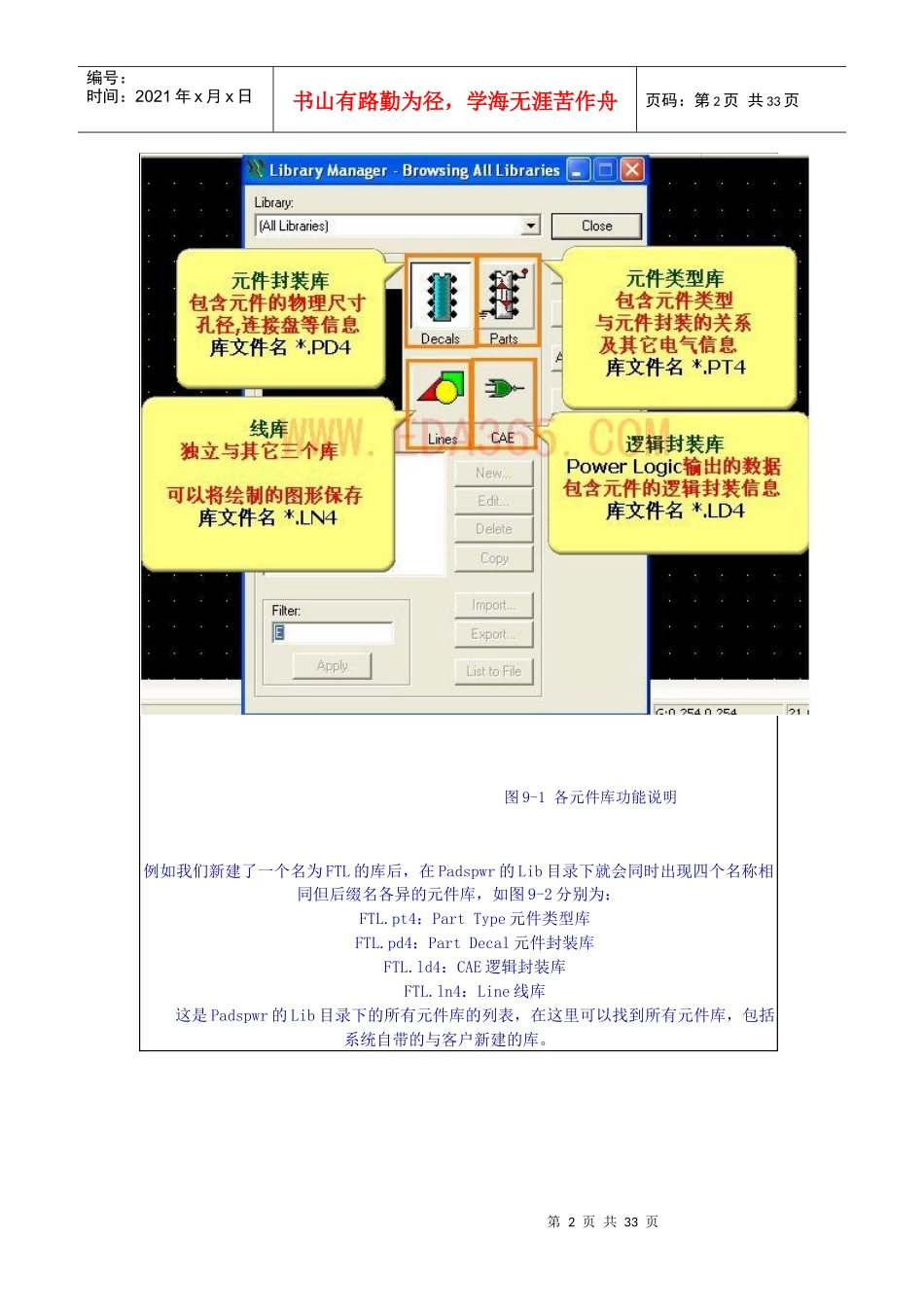

第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页PowerPCB元件封装制作图文详解!新手一定要看!PowerPCB元件封装制作图文详解!***************************************************EDA365论坛网"x,X5V3~5H我们习惯上将设计工作分为三大阶段,指的是前期准备阶段、中间的设计阶段以及后期设计检查与数据输出阶段。前期准备阶段的最重要的任务之一就是制作元件,制作元件需要比较专业的知识,我们会在下一部教程中专门介绍。但是学会了做元件只是第一步,因为元件做好后还必须保存起来,保存的场所就是我们现在要讨论的元件库,而且在PowerPCB中只有将元件存放到元件库中之后,才能调出使用。因此做元件与建元件库操作是密不可分的,有时还习惯将两个操作合而为一,统称为建库。EDA365论坛网站|PCB论坛|PCBlayout论坛|SI仿真技术论坛.A9u7}3w"m/W建库过程中的重要工作之一就是对元件库的管理,可以想像一个功能强大的元件库,至少要能满足设计者的下列几方面的要求:必须能够随意新建元件库、具有较强的检索功能、可以对库中的内容进行各种编辑操作、可以将元件库中的内容导入或者是导出等等。下面我们将分几小节对PowerPCB元件库的各种管理功能进行详细讨论。一,PowerPCB元件库基本结构EDA365论坛网站|PCB论坛|PCBlayout论坛|SI仿真技术论坛&k1\(p$T8p,[1.元件库结构www.eda365.com5m)J3K5?!n(M"d在深入讨论之前,有必要先熟悉PowerPCB的元件库结构,在下述图9-1已经打开的元件库管理窗口下,我们可以清晰地看到四个图标,它们分别代表PowerPCB的四个库,这是PowerPCB元件库的的一个重要特点。换句话说,每当新建一个元件库时,其实都有四个子库与之对应。有关各个库的含义请仔细阅读图9-1说明部分。EDA设计师论坛'c7M#_1|+A6Y4f/Q:L第2页共33页第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页EDA设计师论坛2R5N#s6Q:u){8w5p8N图9-1各元件库功能说明例如我们新建了一个名为FTL的库后,在Padspwr的Lib目录下就会同时出现四个名称相同但后缀名各异的元件库,如图9-2分别为:FTL.pt4:PartType元件类型库FTL.pd4:PartDecal元件封装库FTL.ld4:CAE逻辑封装库FTL.ln4:Line线库这是Padspwr的Lib目录下的所有元件库的列表,在这里可以找到所有元件库,包括系统自带的与客户新建的库。%L"b"@-s)N+t/{5a第3页共33页第2页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共33页图9-2元件库文件名称图9-1的介绍已经清楚,这四个元件库可以分别存放不同特性的元件与数据。那么它们之间是否是彼此独立的?如果不是又存在什么样的关联呢?EDA365论坛网9@#f+K#p;p,^0s(Y(I2.PowerPCB元件子库之间的关系EDA365论坛网"Q/W(b2i*~-P;@5u有过设计经验与元器件基础知识的朋友都知道,在PCB设计中涉及到元件制作时,手头必须要有器件的下列两类资料--即包含器件的电气信息与物理信息的资料。电气信息主要是指与管脚极性、管脚配制、器件内部电路等相关的说明与示意图,而物理信息应该指器件的物理尺寸:包括外框尺寸、管脚间距、孔径大小等封装尺寸数据。在设计过程中只要根据上述电气与封装物理数据,就可以完成器件制作。EDA365论坛网!H*p"h5J8`/v;f*F&f'd既然一般的器件通过它们的电气与封装特性就可以确定,那么在PowerPCB中为什么会设置四个库呢?设置这么多库有必要吗?设计者是否需要用到所有的库?什么时候会用到?要找到这些问题的答案,我们需要分两个步骤来完成。第一步应该对第4页共33页第3页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共33页PowerPCB中的几个专用名词的概念有一个很清晰的理解,第二步则需要理顺每一个库的作用与它们之间的关联。那么首先从第一步做起,阅读下面的对照表,弄懂几个关键名词PartDecal/PartType/CAEDecal的含义与用途。这是几个很容易混淆的词汇,如果概念不清对元件库的关系就很难理解。(1)名词解释名称形状例含义与用途EDA365论坛网站|PCB论坛|PCBlayout论坛|SI仿真技术论坛:E(Q4X*k3T(s*zPCBDecal(PartDecal)就...
