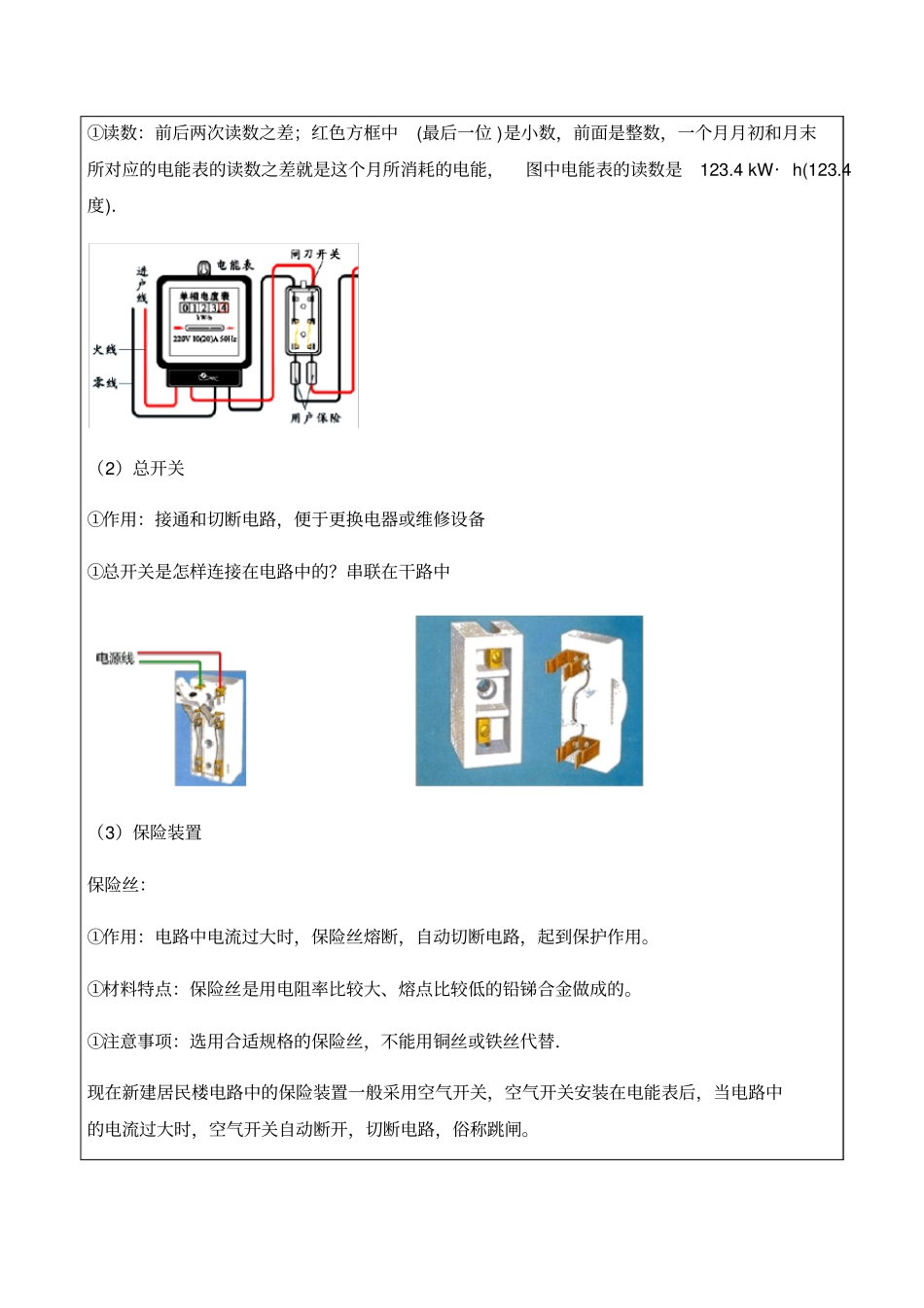

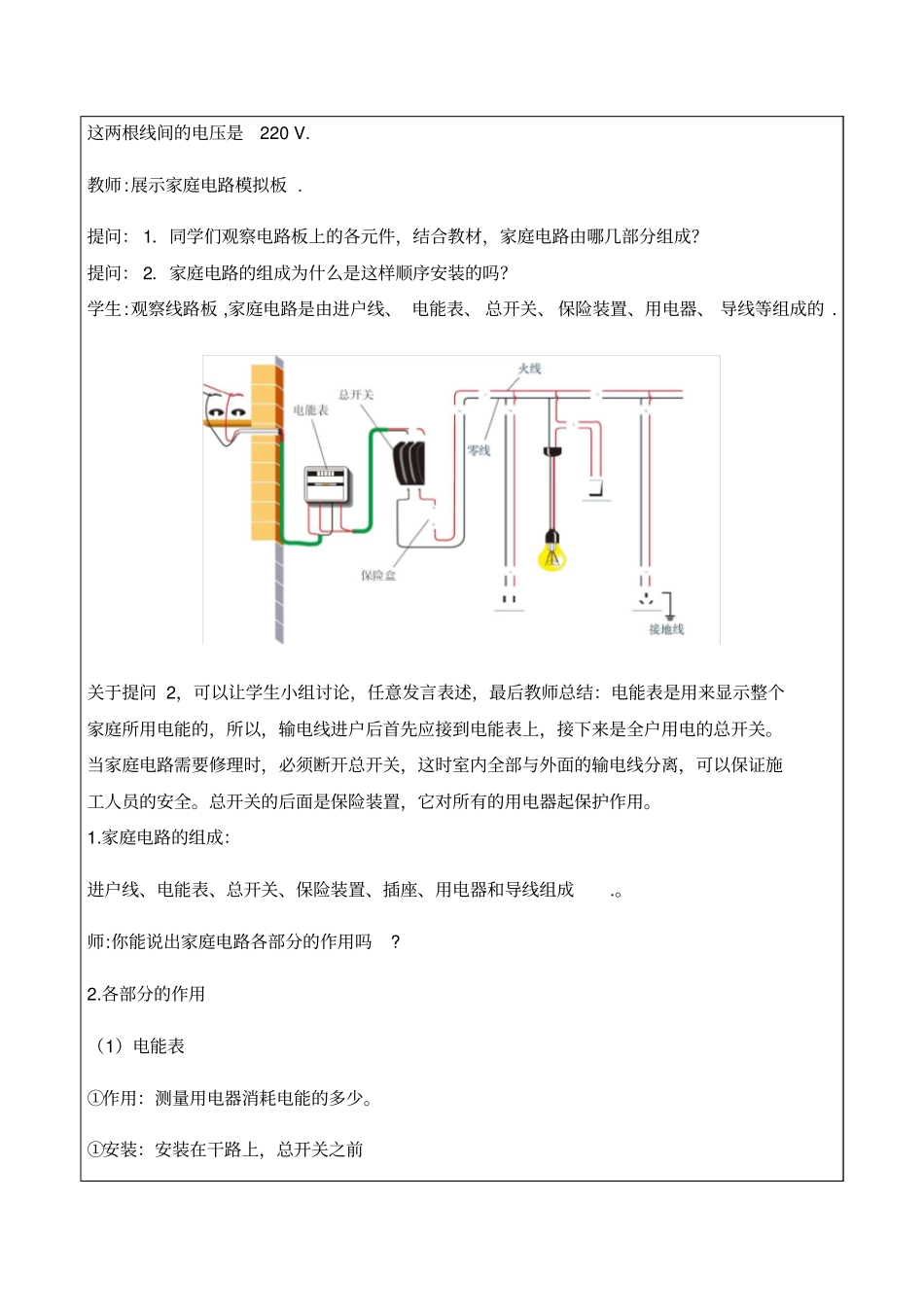

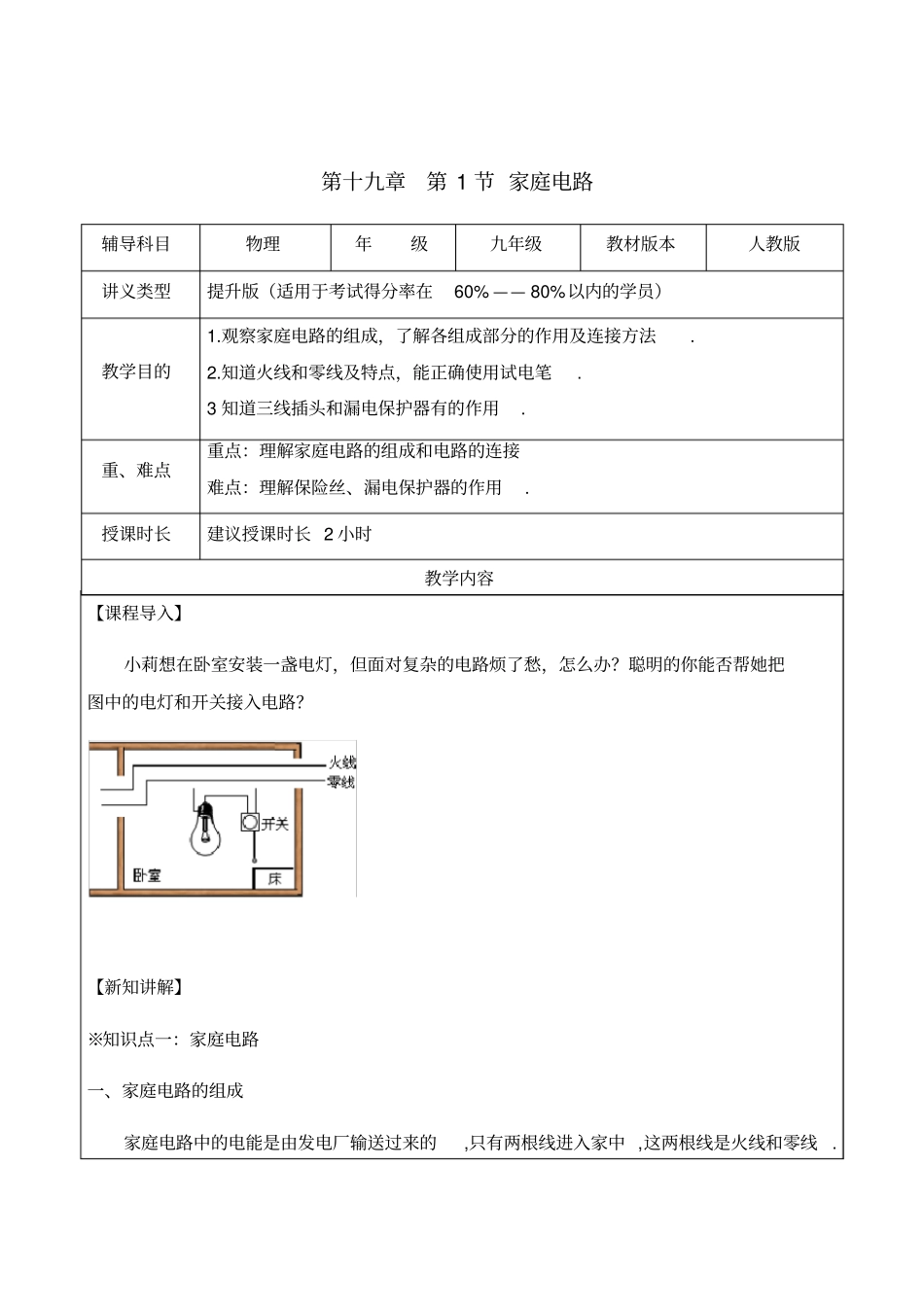

第十九章第1节家庭电路辅导科目物理年级九年级教材版本人教版讲义类型提升版（适用于考试得分率在60%——80%以内的学员）教学目的1.观察家庭电路的组成，了解各组成部分的作用及连接方法.2.知道火线和零线及特点，能正确使用试电笔.3知道三线插头和漏电保护器有的作用.重、难点重点：理解家庭电路的组成和电路的连接难点：理解保险丝、漏电保护器的作用.授课时长建议授课时长2小时教学内容【课程导入】小莉想在卧室安装一盏电灯，但面对复杂的电路烦了愁，怎么办？聪明的你能否帮她把图中的电灯和开关接入电路？【新知讲解】※知识点一：家庭电路一、家庭电路的组成家庭电路中的电能是由发电厂输送过来的,只有两根线进入家中,这两根线是火线和零线.这两根线间的电压是220V.教师:展示家庭电路模拟板.提问：1．同学们观察电路板上的各元件，结合教材，家庭电路由哪几部分组成？提问：2．家庭电路的组成为什么是这样顺序安装的吗？学生:观察线路板,家庭电路是由进户线、电能表、总开关、保险装置、用电器、导线等组成的.关于提问2，可以让学生小组讨论，任意发言表述，最后教师总结：电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上，接下来是全户用电的总开关。当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。总开关的后面是保险装置，它对所有的用电器起保护作用。1.家庭电路的组成：进户线、电能表、总开关、保险装置、插座、用电器和导线组成.。师:你能说出家庭电路各部分的作用吗?2.各部分的作用（1）电能表①作用：测量用电器消耗电能的多少。①安装：安装在干路上，总开关之前①读数：前后两次读数之差；红色方框中(最后一位)是小数，前面是整数，一个月月初和月末所对应的电能表的读数之差就是这个月所消耗的电能，图中电能表的读数是123.4kW·h(123.4度)．（2）总开关①作用：接通和切断电路，便于更换电器或维修设备①总开关是怎样连接在电路中的？串联在干路中（3）保险装置保险丝：①作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。①材料特点：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的。①注意事项：选用合适规格的保险丝，不能用铜丝或铁丝代替．现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。空气开关：空气开关师：从家庭电路图可以看出,进户线有两根,你知道如何辨别它们吗?二、火线和零线1.进户线：为用户提供电能来源进户线通常有两根，一根是中性线N（零线）;一根是相线L（火线）。如何来判断哪条是火线,哪条是零线呢?我们需要利用试电笔来判断.2.试电笔（1）.作用：辨别火线和零线。（2）.结构：由金属笔尖、电阻、氖管、弹簧和笔尾金属体依次相连而成。。(3)工作原理：正确使用时，若碰到的是火线，电流经笔尖金属体、电阻、氖管,经过人体、大地,流到零线,与电源构成闭合电路，则氖管发光。如果笔尖接触的是零线，氖管中不会有电流，也就不会发光。①为什么人手必须接触金属体笔尾？这样才会有电流通过测电笔，氖管才会发光。①为什么手触笔尾金属体时氖管会发光，而人不会触电呢？试电笔的电路中串联一个几兆欧的电阻.笔尖接触火线时，220V的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于：6220V0.22mA10UIR,这个电流可以使氖管发光，但对人体是没有危害的.①试电笔接触零线时，氖管为什么不会发光？因为无电压。电压是产生电流的原因。①在用测电笔判别火线、零线时，为什么不能让手碰到笔尖的金属体？笔尖处的电压为220V，已超过了人体的安全电压。（4）.试电笔使用方法:手没有触到笔尾金属体，即使接触到火线，氖管也不会发光。使用时手一定不能碰到笔尖金属体。[知识拓展]家庭电路顺口溜火线零线要分清,示意图上总平行;电能表来测电能,保险丝在干路中;各种插座要并联,用电器间也包含;灯泡开关是串联,开关接的是火线;尾部金属接火线,这样来做最安全;三、三线插头和漏电保护器师：固定插座在家里用处很多，一般固定在墙上；可移...
