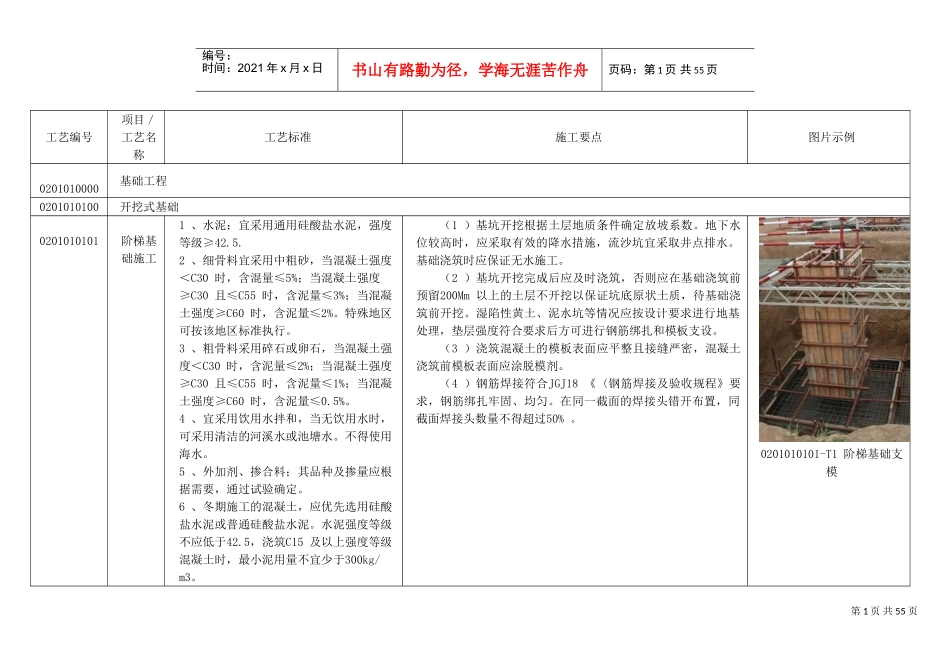

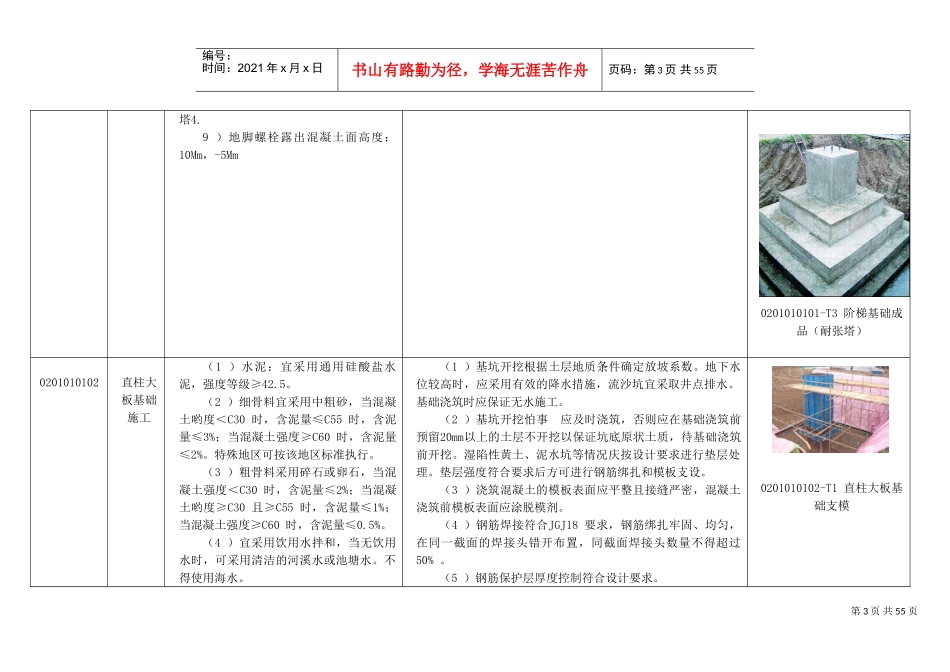

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页工艺编号项目／工艺名称工艺标准施工要点图片示例0201010000基础工程0201010100开挖式基础0201010101阶梯基础施工1、水泥：宜采用通用硅酸盐水泥，强度等级≥42.5.2、细骨料宜采用中粗砂，当混凝土强度＜C30时，含混量≤5%；当混凝土强度≥C30且≤C55时，含泥量≤3%；当混凝土强度≥C60时，含泥量≤2%。特殊地区可按该地区标准执行。3、粗骨料采用碎石或卵石，当混凝土强度＜C30时，含泥量≤2%；当混凝土强度≥C30且≤C55时，含泥量≤1%；当混凝土强度≥C60时，含泥量≤0.5%。4、宜采用饮用水拌和，当无饮用水时，可采用清洁的河溪水或池塘水。不得使用海水。5、外加剂、掺合料；其品种及掺量应根据需要，通过试验确定。6、冬期施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥。水泥强度等级不应低于42.5，浇筑C15及以上强度等级混凝土时，最小泥用量不宜少于300kg/m3。（1）基坑开挖根据土层地质条件确定放坡系数。地下水位较高时，应采取有效的降水措施，流沙坑宜采取井点排水。基础浇筑时应保证无水施工。（2）基坑开挖完成后应及时浇筑，否则应在基础浇筑前预留200Mm以上的土层不开挖以保证坑底原状土质，待基础浇筑前开挖。湿陷性黄土、泥水坑等情况应按设计要求进行地基处理，垫层强度符合要求后方可进行钢筋绑扎和模板支设。（3）浇筑混凝土的模板表面应平整且接缝严密，混凝土浇筑前模板表面应涂脱模剂。（4）钢筋焊接符合JGJ18《〈钢筋焊接及验收规程》要求，钢筋绑扎牢固、均匀。在同一截面的焊接头错开布置，同截面焊接头数量不得超过50%。0201010101-T1阶梯基础支模第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页0201010101阶梯基础施工7.地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好。8.混凝土密实，表面平整、光滑，棱角分明，一次成型。9.允许偏差：1）基础埋深：100Mm，0Mm。2）立柱及各底座座断面尺寸：-0.8%3）钢筋保护层厚度：-5Mm。4）基础根开及对角线：一般塔±1.6‰；高塔±0.6‰5）基础顶面高差：5Mm6）同组地脚螺栓对立柱中心偏移：8Mm7）整基基础中心位移：顺线路方向24Mm：横线路方向24Mm8）整基基础扭转：一般塔8’：高(5）钢筋保护层厚度控制符合设计要求。(6)混凝土浇筑前钢筋、地脚螺栓表面应清理干净。复核地脚螺栓的间距、基础根开及立柱标高符合设计要求。（7）现场浇筑混凝土应采用机械搅拌，并应采用机械捣固。在有条件的地区，可尽量应用商品混凝土或集中搅拌站板制混凝土。（8）混凝土下料高度超过2M时，应采取防止离析措施。（9）基础混凝土应根据季节和气候采取相应的养护措施。冬期施工应采取防冻措施。（10）基础混凝土应一次浇筑成型，内实外光，杜绝二次抹面。（11）浇筑完成的基础应及时清除地脚螺栓上的残余水泥砂浆，并对基础及地脚螺栓进行保护0201010101-T2阶梯基础成品（直线塔）第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页塔4.9）地脚螺栓露出混凝土面高度：10Mm，-5Mm0201010101-T3阶梯基础成品（耐张塔）0201010102直柱大板基础施工（1）水泥：宜采用通用硅酸盐水泥，强度等级≥42.5。（2）细骨料宜采用中粗砂，当混凝土哟度＜C30时，含泥量≤C55时，含泥量≤3%；当混凝土强度≥C60时，含泥量≤2%。特殊地区可按该地区标准执行。（3）粗骨料采用碎石或卵石，当混凝土强度＜C30时，含泥量≤2%；当混凝土哟度≥C30且≥C55时，含泥量≤1%；当混凝土强度≥C60时，含泥量≤0.5%。（4）宜采用饮用水拌和，当无饮用水时，可采用清洁的河溪水或池塘水。不得使用海水。（1）基坑开挖根据土层地质条件确定放坡系数。地下水位较高时，应采用有效的降水措施，流沙坑宜采取井点排水。基础浇筑时应保证无水施工。（2）基坑开挖怕事应及时浇筑，否则应在基础浇筑前预留20mm以上的土层不开挖以保证坑底原状土质，待基础浇筑前开挖。湿陷性黄土、泥水坑等情况庆按设计要求进行垫层处理。垫层强度符合要求后方可进行钢筋绑扎和模板支设。（3）浇筑混凝土...
