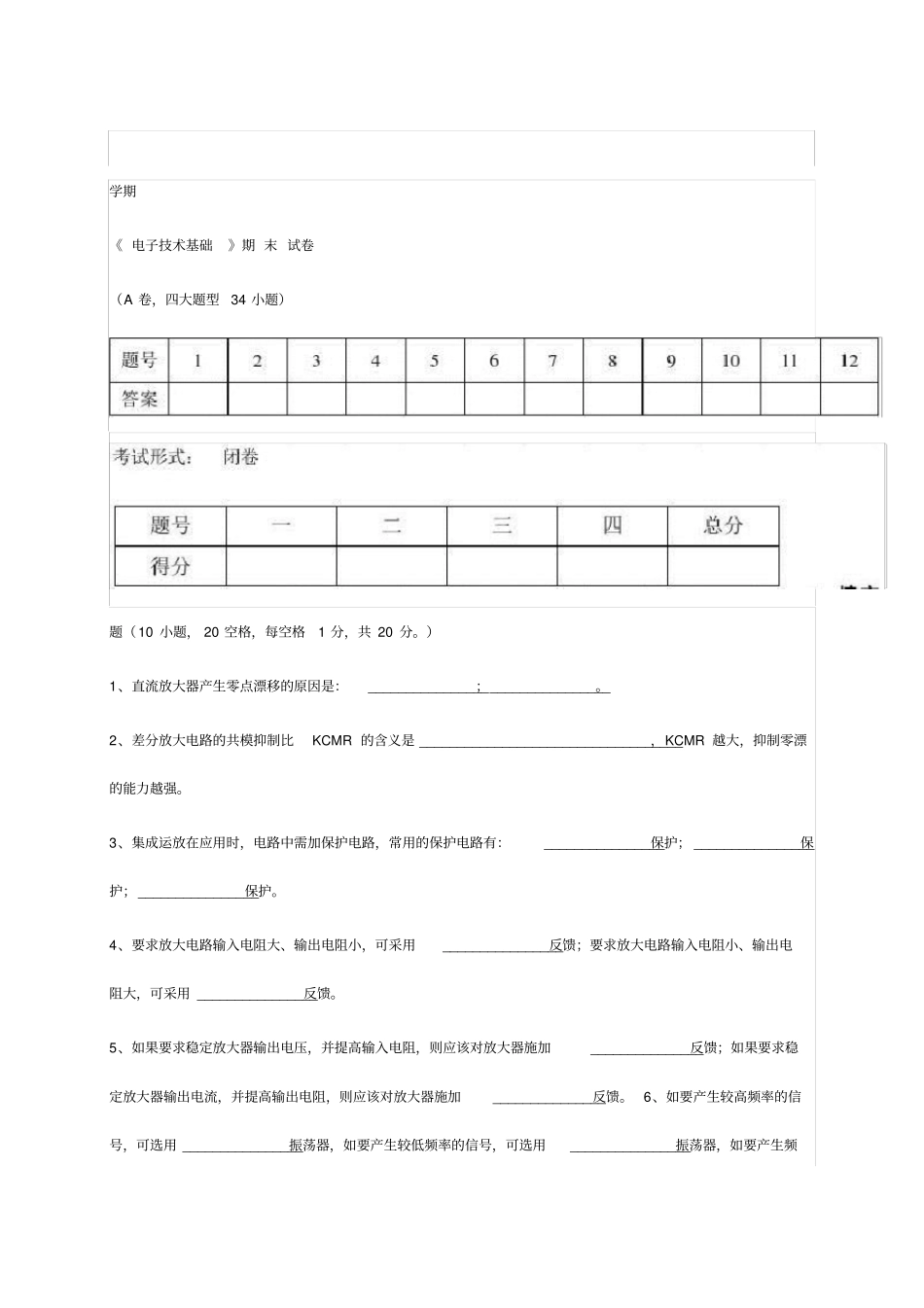

学期《电子技术基础》期末试卷（A卷，四大题型34小题）题（10小题，20空格，每空格1分，共20分。）1、直流放大器产生零点漂移的原因是：________________；________________。2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR越大，抑制零漂的能力越强。3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。7、放大器能否正常工作的首要重要条件是有合适的________________。8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。二、判断题（11小题，每小题2分，共22分。将叙述正确的每小题用√填写在下面表格对应的序号中，叙述错误的每小题用x填写在下面表格对应的序号中。）1、衡量一个直流放大器零漂的程度只需看输出零漂电压的大小。2、理想运算放大器两输入端的电位相等并且恒等于0V。3、差分放大器的放大倍数与组成它的单管放大器的放大倍数相同。4、反相输入比例运算放大器的反馈类型是电压串联负反馈。5、两个电压放大倍数不同的直流放大器，若它们输出端的零漂电压相同，则电压放大倍数小的直流放大器，其零漂现象要严重些。6、共集电极放大器属电压串联负反馈放大器，所以该电路的输入阻抗高，输出阻抗低。7、负反馈能使放大器的通频带扩展，也能减小放大器的波形失真。8、在共射极单管放大电路中，若电源电压不变，只要改变集电极电阻Rc就能改变集电极电流Ic值。9、固定偏置放大电路中，若更换三极管，则基极偏流电阻必须重新调整。10、全波整流电路中，二极管与负载串联，流过二极管的电流和负载电流相等。11、二极管在反向电压小于反向击穿电压时，反向电流极小；当反向电压大于反向击穿电压后，反向电流迅速增大。三、选择题（10小题，每小题2分，共20分。将每小题正确的选项答案填写在下面表格中对应的序号中。）1、同相输入比例运算放大器的反馈类型是_________。A、电流串联负反馈B、电流并联负反馈C、电压串联负反馈D、电压并联负反馈2、引起直流放大器零点漂移的因素很多，其中最难控制的是_________。A、半导体器件参数的变化B、电路中电容和电阻数值的变化C、电源电压的变化3、下图中Rb是反馈元件，引入的反馈类型是_________。A、电流并联负反馈B、电压并联负反馈C、电流并联正反馈D、电压并联正反馈1姓名班级：：4、为了减轻信号源负担并保证输出电压稳定，放大器应引入的反馈类型为_________。A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈5、固定偏置共射电路，三极管为NPN管，当输入信号为5mV、1KHz正弦波时，输出电压波形出现底部削顶失真，为了消除这种失真，应_________。A、减小RcB、改换β小的三极管C、增大RbD、减小Rb6、下列因素不影响静态工作点的位置的是_________。A、RbB、RcC、VccD、β7、分压式偏置电路中，与Rc并联的旁路电容Ce的作用是_________。A、减少信号的损耗B、使工作稳定C、增大放大器的放大能力D、使VB基本稳定8、下列电路中，若VCC=12V，Rc=2KΩ，计算得IC为1mA，但实测VCE=8V，说明_________。A、工作正常B、B、E极间短路C、C、E极间开路D、电容C2短路9、下图中，a、b之间输入一正弦交流电压vi，则下述正确...
