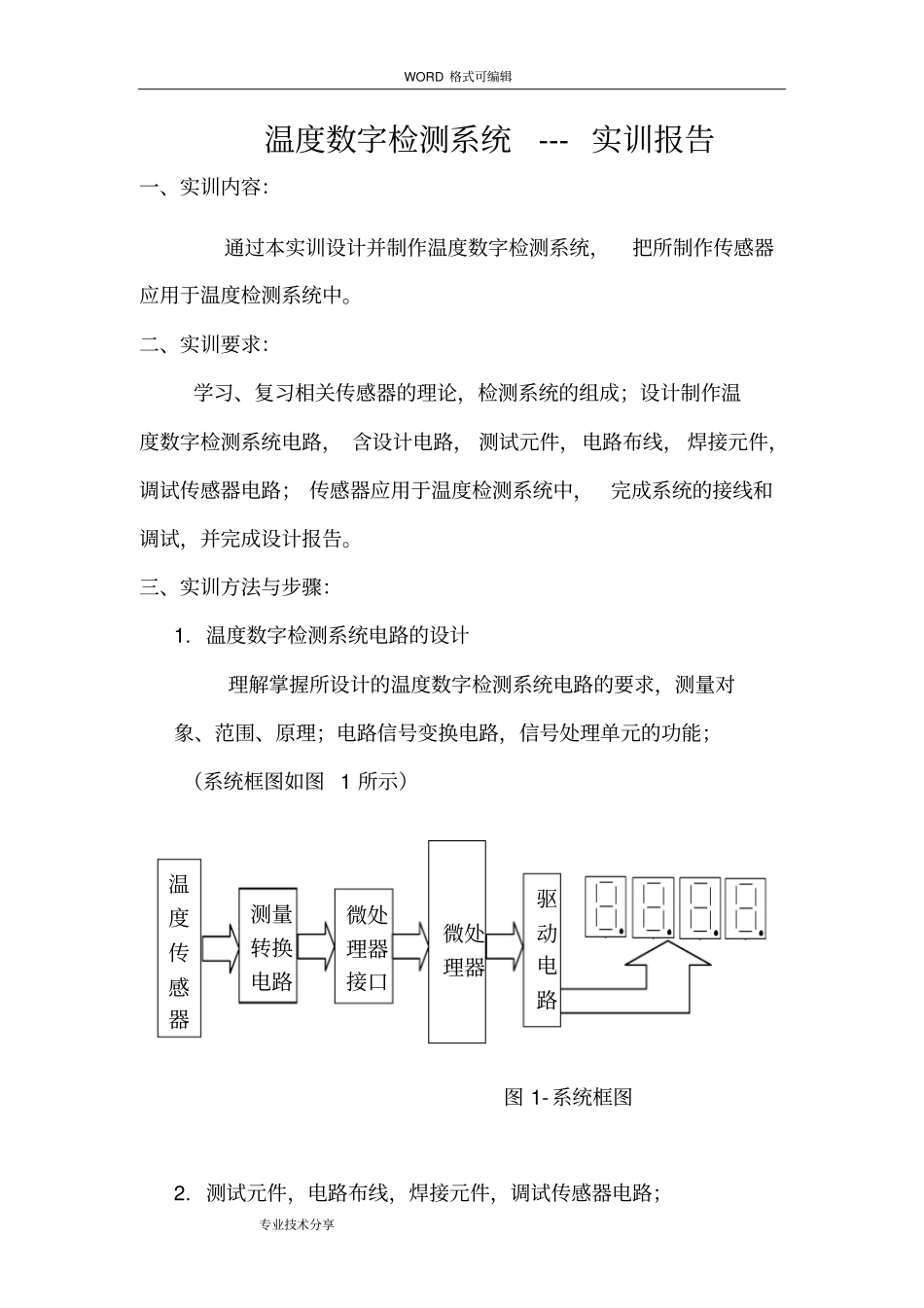

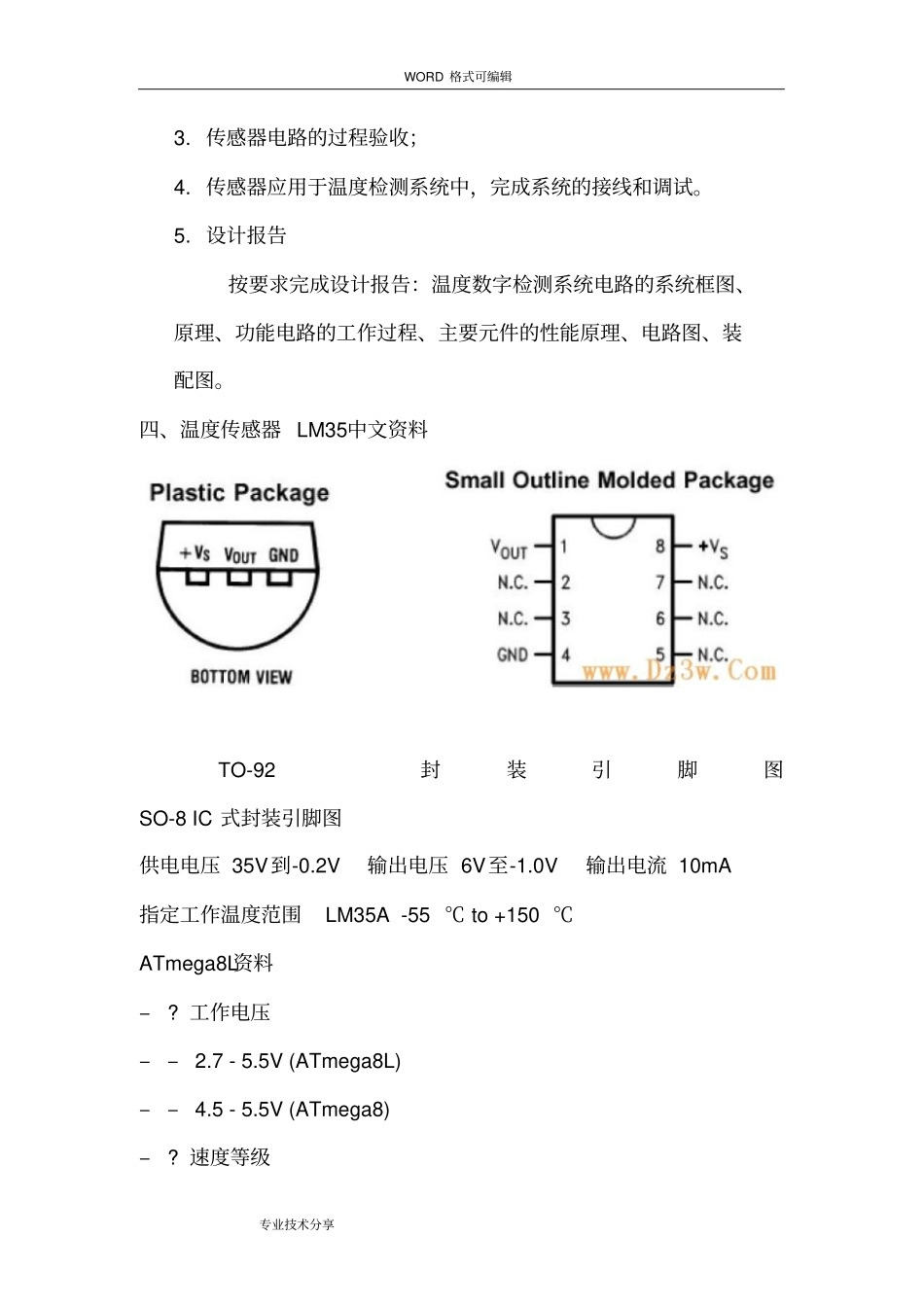

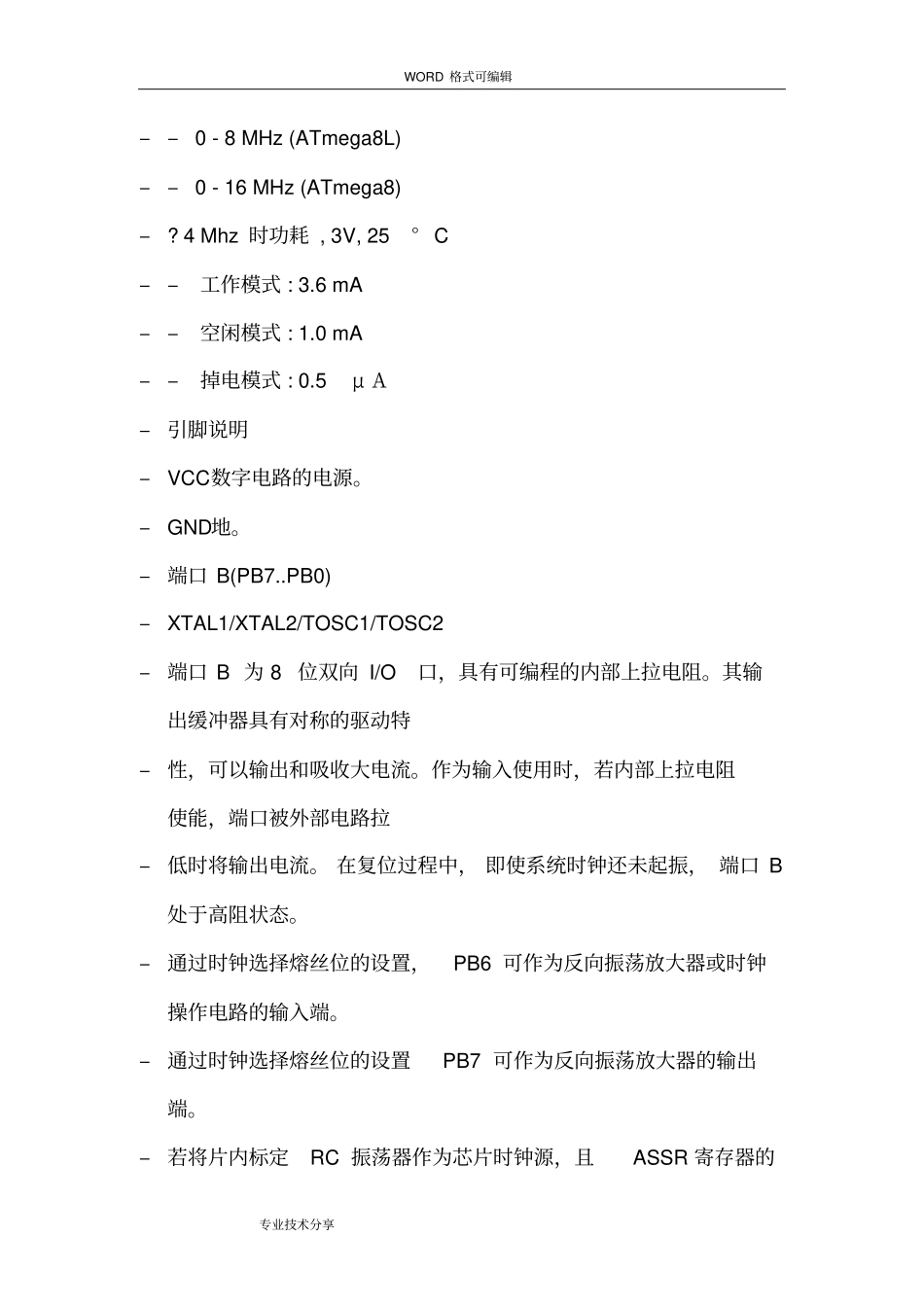

WORD格式可编辑专业技术分享温度数字检测系统---实训报告一、实训内容：通过本实训设计并制作温度数字检测系统，把所制作传感器应用于温度检测系统中。二、实训要求：学习、复习相关传感器的理论，检测系统的组成；设计制作温度数字检测系统电路，含设计电路，测试元件，电路布线，焊接元件，调试传感器电路；传感器应用于温度检测系统中，完成系统的接线和调试，并完成设计报告。三、实训方法与步骤：1.温度数字检测系统电路的设计理解掌握所设计的温度数字检测系统电路的要求，测量对象、范围、原理；电路信号变换电路，信号处理单元的功能；（系统框图如图1所示）温度传感器测量转换电路微处理器接口微处理器驱动电路图1-系统框图2.测试元件，电路布线，焊接元件，调试传感器电路；WORD格式可编辑专业技术分享3.传感器电路的过程验收；4.传感器应用于温度检测系统中，完成系统的接线和调试。5.设计报告按要求完成设计报告：温度数字检测系统电路的系统框图、原理、功能电路的工作过程、主要元件的性能原理、电路图、装配图。四、温度传感器LM35中文资料TO-92封装引脚图SO-8IC式封装引脚图供电电压35V到-0.2V输出电压6V至-1.0V输出电流10mA指定工作温度范围LM35A-55℃to+150℃ATmega8L资料–?工作电压––2.7-5.5V(ATmega8L)––4.5-5.5V(ATmega8)–?速度等级WORD格式可编辑专业技术分享––0-8MHz(ATmega8L)––0-16MHz(ATmega8)–?4Mhz时功耗,3V,25°C––工作模式:3.6mA––空闲模式:1.0mA––掉电模式:0.5μA–引脚说明–VCC数字电路的电源。–GND地。–端口B(PB7..PB0)–XTAL1/XTAL2/TOSC1/TOSC2–端口B为8位双向I/O口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特–性，可以输出和吸收大电流。作为输入使用时，若内部上拉电阻使能，端口被外部电路拉–低时将输出电流。在复位过程中，即使系统时钟还未起振，端口B处于高阻状态。–通过时钟选择熔丝位的设置，PB6可作为反向振荡放大器或时钟操作电路的输入端。–通过时钟选择熔丝位的设置PB7可作为反向振荡放大器的输出端。–若将片内标定RC振荡器作为芯片时钟源，且ASSR寄存器的WORD格式可编辑专业技术分享AS2位设置，PB7..6作为–异步T/C2的TOSC2..1输入端。–端口B的其他功能见P55“端口B的第二功能”及P22“系统时钟及时钟选项”。–端口C(PC5..PC0)端口C为7位双向I/O口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特–性，可以输出和吸收大电流。作为输入使用时，若内部上拉电阻使能，端口被外部电路拉–低时将输出电流。在复位过程中，即使系统时钟还未起振，端口C处于高阻状态。–PC6/RESET若RSTDISBL熔丝位编程，PC6作为I/O引脚使用。注意PC6的电气特性与端口C的–其他引脚不同–若RSTDISBL熔丝位未编程，PC6作为复位输入引脚。持续时间超过最小门限时间的低–电平将引起系统复位。门限时间见P35Table15。持续时间小于门限时间的脉冲不能保–证可靠复位。–端口C的其他功能见后。–端口D(PD7..PD0)端口D为8位双向I/O口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特–性，可以输出和吸收大电流。作为输入使用时，若内部上拉电阻WORD格式可编辑专业技术分享使能，则端口被外部电路–拉低时将输出电流。在复位过程中，即使系统时钟还未起振，端口D处于高阻状态。–端口D的其他功能见后。–RESET复位输入引脚。持续时间超过最小门限时间的低电平将引起系统复位。门限时间见P–35Table15。持续时间小于门限时间的脉冲不能保证可靠复位。–AVCCAVCC是A/D转换器、端口C(3..0)及ADC(7..6)的电源。不使用ADC时，该引脚应直接与–VCC连接。使用ADC时应通过一个低通滤波器与VCC连接。注意，端口C(5..4)为数字电–源，VCC。–AREFA/D的模拟基准输入引脚。–ADC7..6(TQFP与MLF封装)TQFP与MLF封装的ADC7..6作为A/D转换器的模拟输入。为模拟电源且作为10位ADC通–道。HA17358资料WORD格式可编辑专业技术分享––ElectricalCharacteristics(VCC=+15V,Ta=25°C)五、原理图如下;WORD格式可编辑专业技术分享六、LM35测温仪调试步骤:1不用连接LM35测试在焊接完整的电路板上插入HA17358,ATMEGA8L,...
