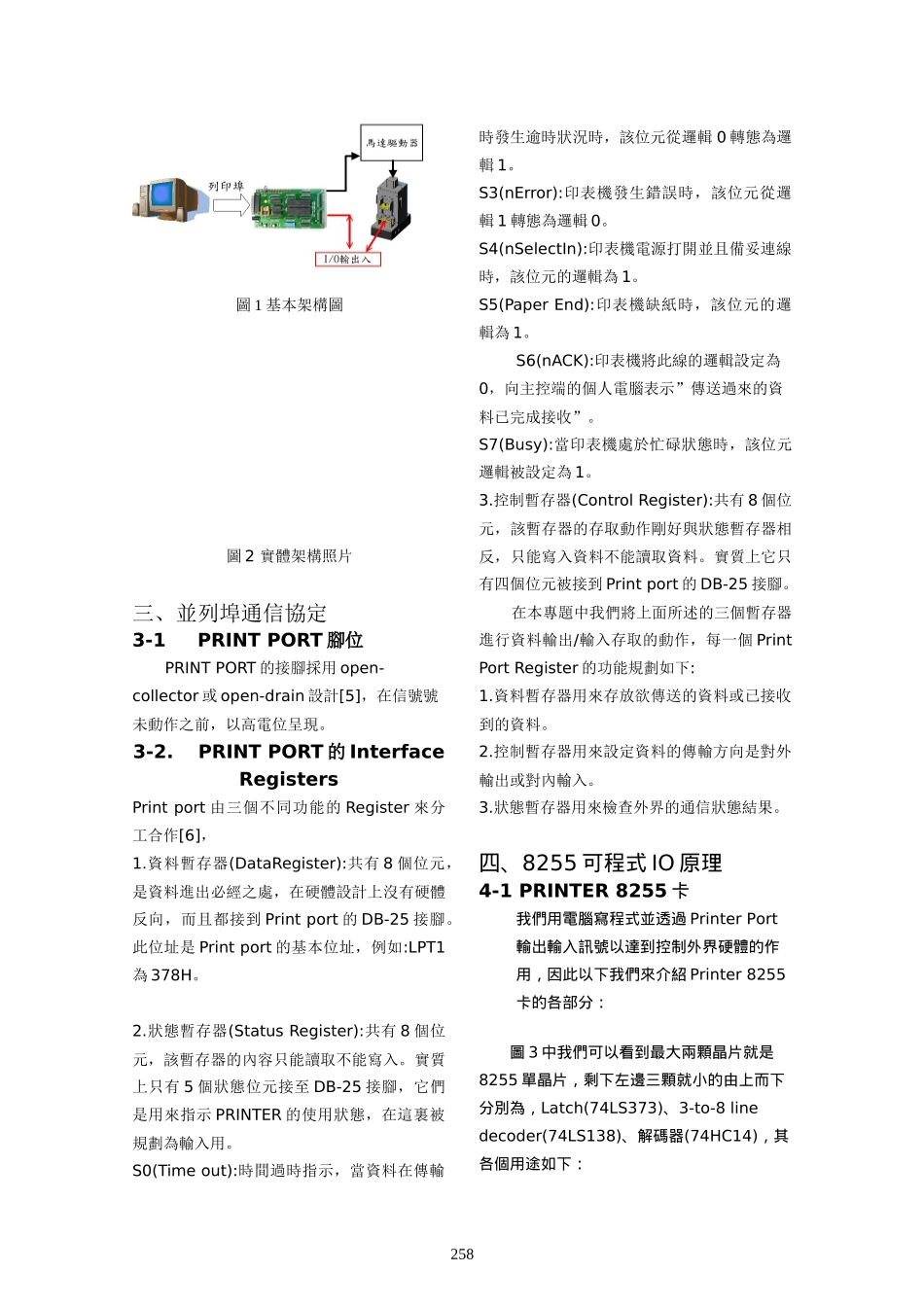

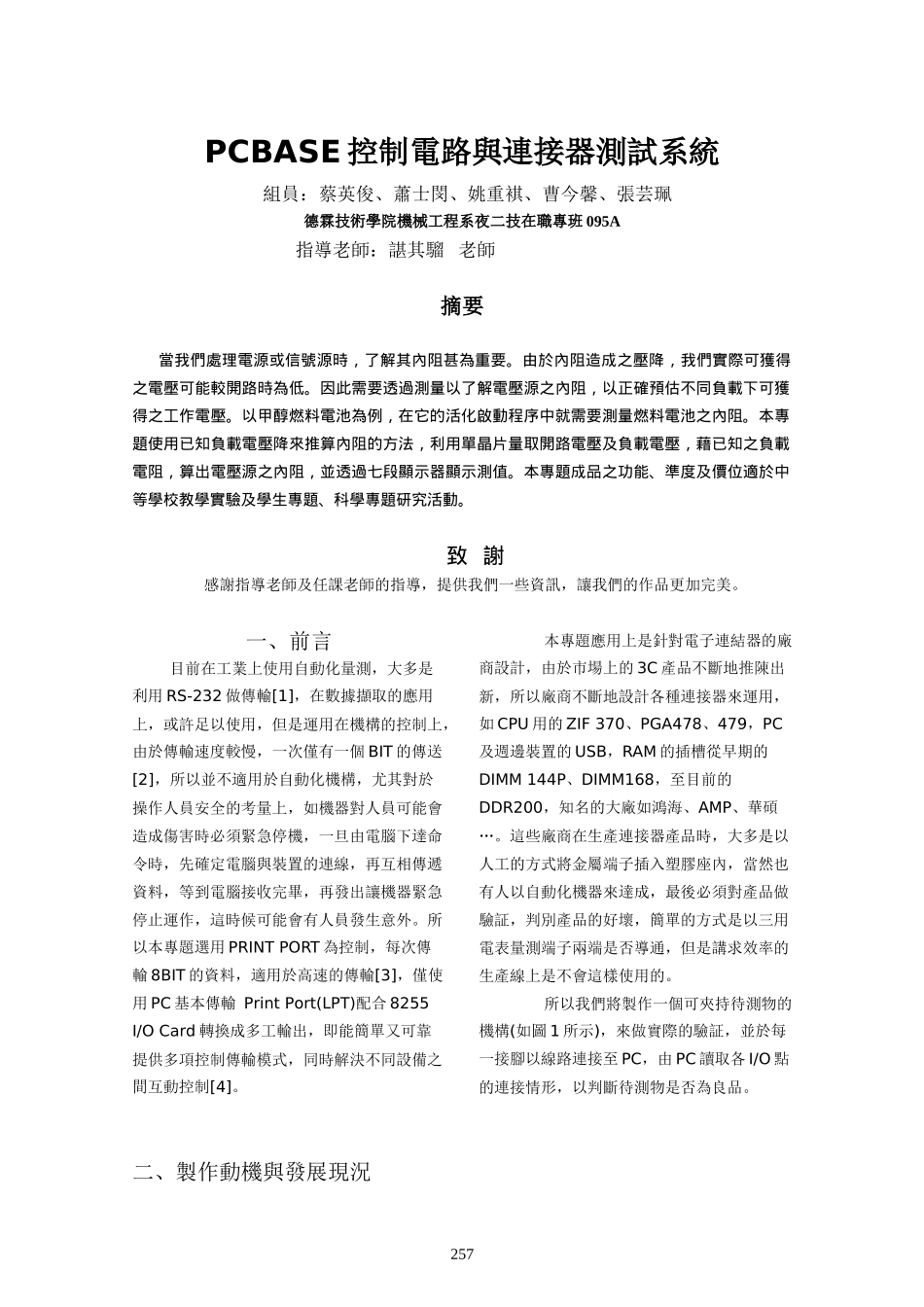

PCBASE控制電路與連接器測試系統組員：蔡英俊、蕭士閔、姚重褀、曹今馨、張芸珮德霖技術學院機械工程系夜二技在職專班095A指導老師：諶其騮老師摘要當我們處理電源或信號源時，了解其內阻甚為重要。由於內阻造成之壓降，我們實際可獲得之電壓可能較開路時為低。因此需要透過測量以了解電壓源之內阻，以正確預估不同負載下可獲得之工作電壓。以甲醇燃料電池為例，在它的活化啟動程序中就需要測量燃料電池之內阻。本專題使用已知負載電壓降來推算內阻的方法，利用單晶片量取開路電壓及負載電壓，藉已知之負載電阻，算出電壓源之內阻，並透過七段顯示器顯示測值。本專題成品之功能、準度及價位適於中等學校教學實驗及學生專題、科學專題研究活動。致謝感謝指導老師及任課老師的指導，提供我們一些資訊，讓我們的作品更加完美。一、前言目前在工業上使用自動化量測，大多是利用RS-232做傳輸[1]，在數據擷取的應用上，或許足以使用，但是運用在機構的控制上，由於傳輸速度較慢，一次僅有一個BIT的傳送[2]，所以並不適用於自動化機構，尤其對於操作人員安全的考量上，如機器對人員可能會造成傷害時必須緊急停機，一旦由電腦下達命令時，先確定電腦與裝置的連線，再互相傳遞資料，等到電腦接收完畢，再發出讓機器緊急停止運作，這時候可能會有人員發生意外。所以本專題選用PRINTPORT為控制，每次傳輸8BIT的資料，適用於高速的傳輸[3]，僅使用PC基本傳輸PrintPort(LPT)配合8255I/OCard轉換成多工輸出，即能簡單又可靠提供多項控制傳輸模式，同時解決不同設備之間互動控制[4]。二、製作動機與發展現況本專題應用上是針對電子連結器的廠商設計，由於市場上的3C產品不斷地推陳出新，所以廠商不斷地設計各種連接器來運用，如CPU用的ZIF370、PGA478、479，PC及週邊裝置的USB，RAM的插槽從早期的DIMM144P、DIMM168，至目前的DDR200，知名的大廠如鴻海、AMP、華碩…。這些廠商在生產連接器產品時，大多是以人工的方式將金屬端子插入塑膠座內，當然也有人以自動化機器來達成，最後必須對產品做驗証，判別產品的好壞，簡單的方式是以三用電表量測端子兩端是否導通，但是講求效率的生產線上是不會這樣使用的。所以我們將製作一個可夾持待測物的機構(如圖1所示)，來做實際的驗証，並於每一接腳以線路連接至PC，由PC讀取各I/O點的連接情形，以判斷待測物是否為良品。257圖1基本架構圖圖2實體架構照片三、並列埠通信協定3-1PRINTPORT腳位PRINTPORT的接腳採用open-collector或open-drain設計[5]，在信號號未動作之前，以高電位呈現。3-2.PRINTPORT的InterfaceRegistersPrintport由三個不同功能的Register來分工合作[6]，1.資料暫存器(DataRegister):共有8個位元，是資料進出必經之處，在硬體設計上沒有硬體反向，而且都接到Printport的DB-25接腳。此位址是Printport的基本位址，例如:LPT1為378H。2.狀態暫存器(StatusRegister):共有8個位元，該暫存器的內容只能讀取不能寫入。實質上只有5個狀態位元接至DB-25接腳，它們是用來指示PRINTER的使用狀態，在這裏被規劃為輸入用。S0(Timeout):時間過時指示，當資料在傳輸時發生逾時狀況時，該位元從邏輯0轉態為邏輯1。S3(nError):印表機發生錯誤時，該位元從邏輯1轉態為邏輯0。S4(nSelectIn):印表機電源打開並且備妥連線時，該位元的邏輯為1。S5(PaperEnd):印表機缺紙時，該位元的邏輯為1。S6(nACK):印表機將此線的邏輯設定為0，向主控端的個人電腦表示”傳送過來的資料已完成接收”。S7(Busy):當印表機處於忙碌狀態時，該位元邏輯被設定為1。3.控制暫存器(ControlRegister):共有8個位元，該暫存器的存取動作剛好與狀態暫存器相反，只能寫入資料不能讀取資料。實質上它只有四個位元被接到Printport的DB-25接腳。在本專題中我們將上面所述的三個暫存器進行資料輸出/輸入存取的動作，每一個PrintPortRegister的功能規劃如下:1.資料暫存器用來存放欲傳送的資料或已接收到的資料。2.控制暫存器用來設定資料的傳輸方向是對外輸出或對內輸入。3.狀態暫存器用來檢查外界的通信狀態結果。四、8255可程式IO原理4-1PRINTER8255卡我們用電腦寫程式並透過PrinterPort輸出輸...
