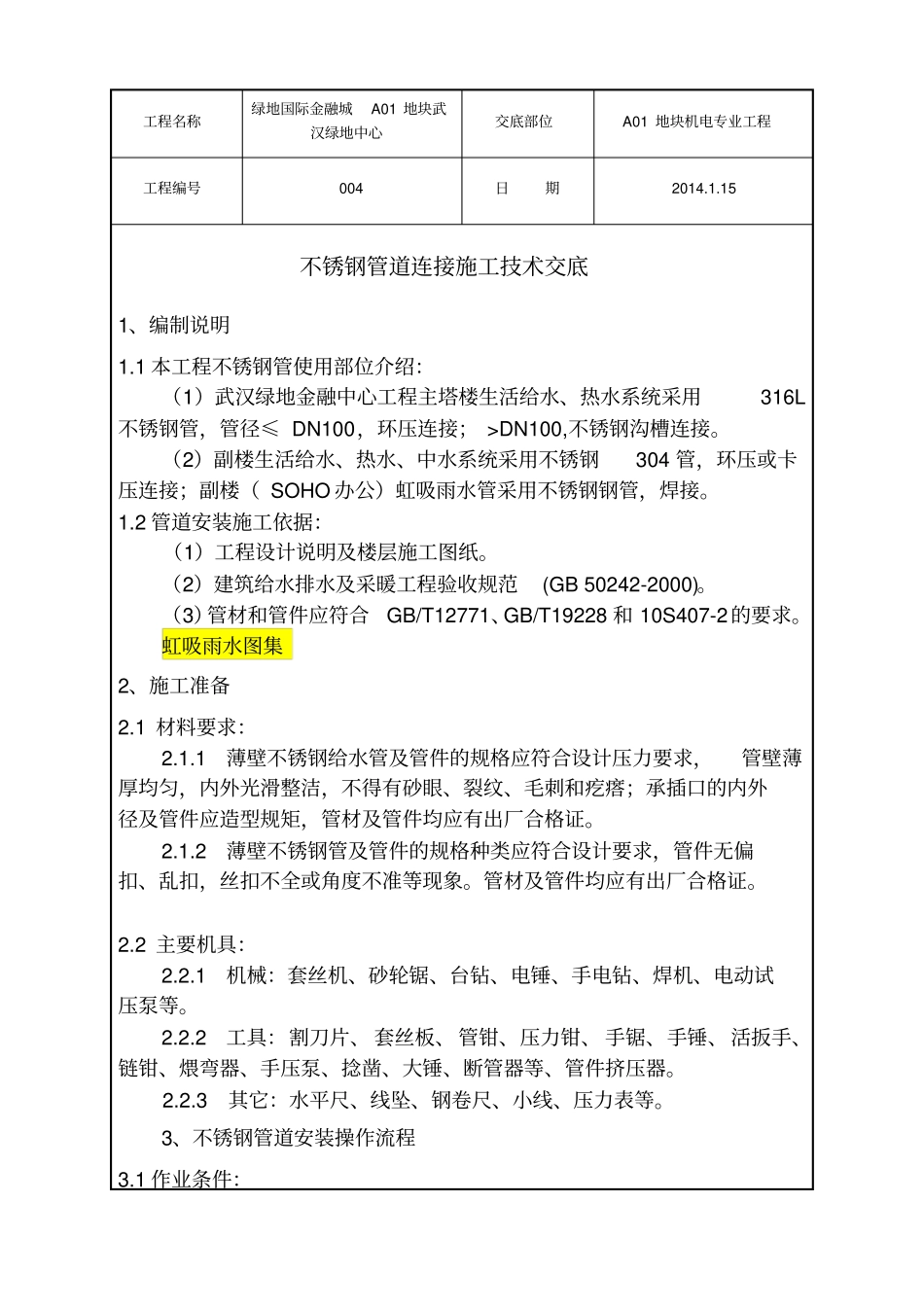

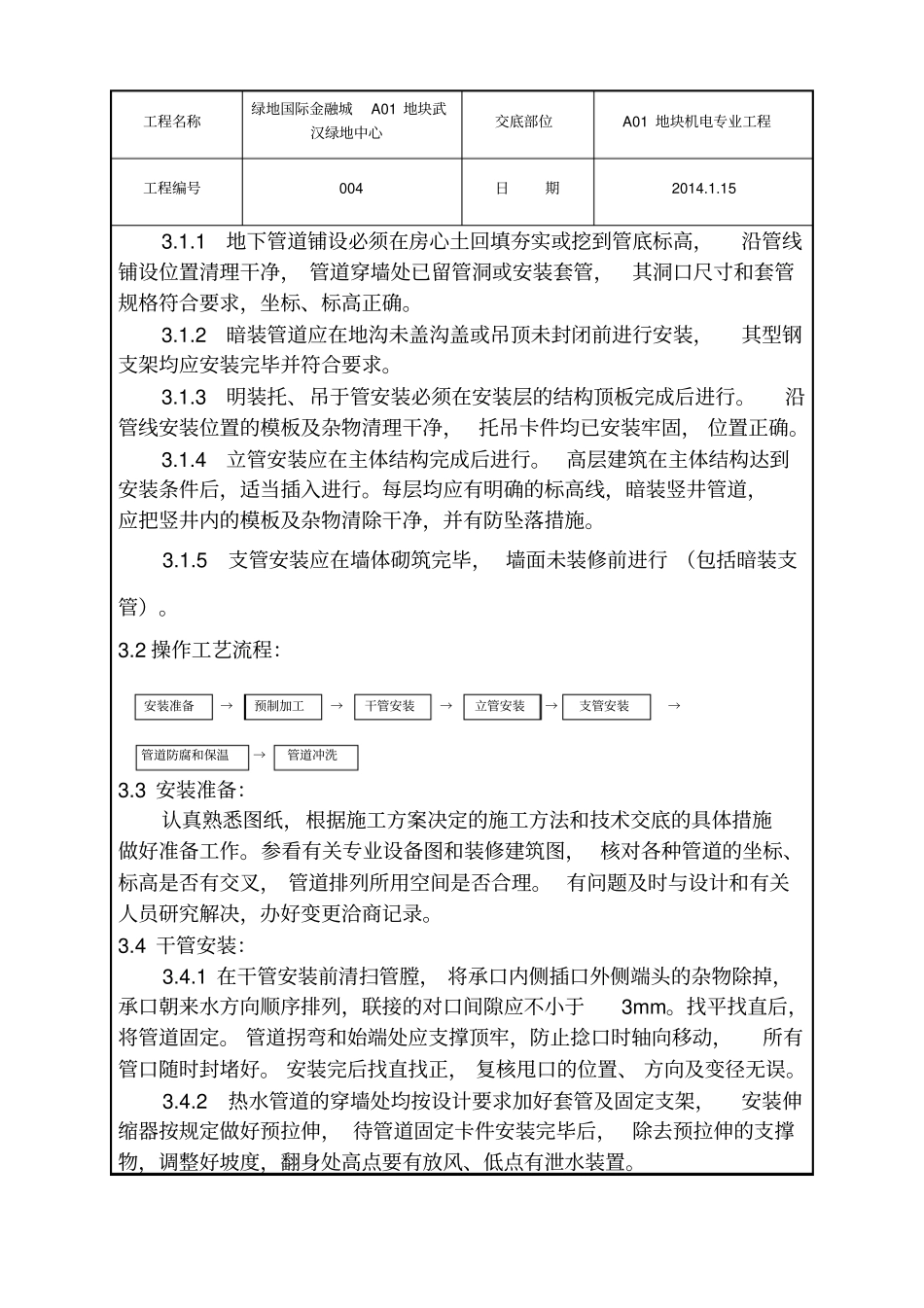

工程名称绿地国际金融城A01地块武汉绿地中心交底部位A01地块机电专业工程工程编号004日期2014.1.15不锈钢管道连接施工技术交底1、编制说明1.1本工程不锈钢管使用部位介绍：（1）武汉绿地金融中心工程主塔楼生活给水、热水系统采用316L不锈钢管，管径≤DN100，环压连接；>DN100,不锈钢沟槽连接。（2）副楼生活给水、热水、中水系统采用不锈钢304管，环压或卡压连接；副楼（SOHO办公）虹吸雨水管采用不锈钢钢管，焊接。1.2管道安装施工依据：（1）工程设计说明及楼层施工图纸。（2）建筑给水排水及采暖工程验收规范(GB50242-2000)。（3）管材和管件应符合GB/T12771、GB/T19228和10S407-2的要求。虹吸雨水图集2、施工准备2.1材料要求：2.1.1薄壁不锈钢给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管材及管件均应有出厂合格证。2.1.2薄壁不锈钢管及管件的规格种类应符合设计要求，管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。2.2主要机具：2.2.1机械：套丝机、砂轮锯、台钻、电锤、手电钻、焊机、电动试压泵等。2.2.2工具：割刀片、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等、管件挤压器。2.2.3其它：水平尺、线坠、钢卷尺、小线、压力表等。3、不锈钢管道安装操作流程3.1作业条件：工程名称绿地国际金融城A01地块武汉绿地中心交底部位A01地块机电专业工程工程编号004日期2014.1.153.1.1地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。3.1.2暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。3.1.3明装托、吊于管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。3.1.4立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。3.1.5支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。3.2操作工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道防腐和保温→管道冲洗3.3安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。3.4干管安装：3.4.1在干管安装前清扫管膛，将承口内侧插口外侧端头的杂物除掉，承口朝来水方向顺序排列，联接的对口间隙应不小于3mm。找平找直后，将管道固定。管道拐弯和始端处应支撑顶牢，防止捻口时轴向移动，所有管口随时封堵好。安装完后找直找正，复核甩口的位置、方向及变径无误。3.4.2热水管道的穿墙处均按设计要求加好套管及固定支架，安装伸缩器按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风、低点有泄水装置。工程名称绿地国际金融城A01地块武汉绿地中心交底部位A01地块机电专业工程工程编号004日期2014.1.153.4.3管道安装完先做水压试验。3.5立管安装：3.5.1立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，校核预留甩口的高度、方向是否正确。支管甩口均加好临时丝堵。立管阀门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。3.5.2立管暗装：竖井内立管安装的卡件宜在管并口设置型测，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中须留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好临时丝堵。3.6支管安装：3.6.1支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热...
