(2020年更新)国家开放大学电大《建筑制图基础》机考网考题库和答案D-0002VIP免费

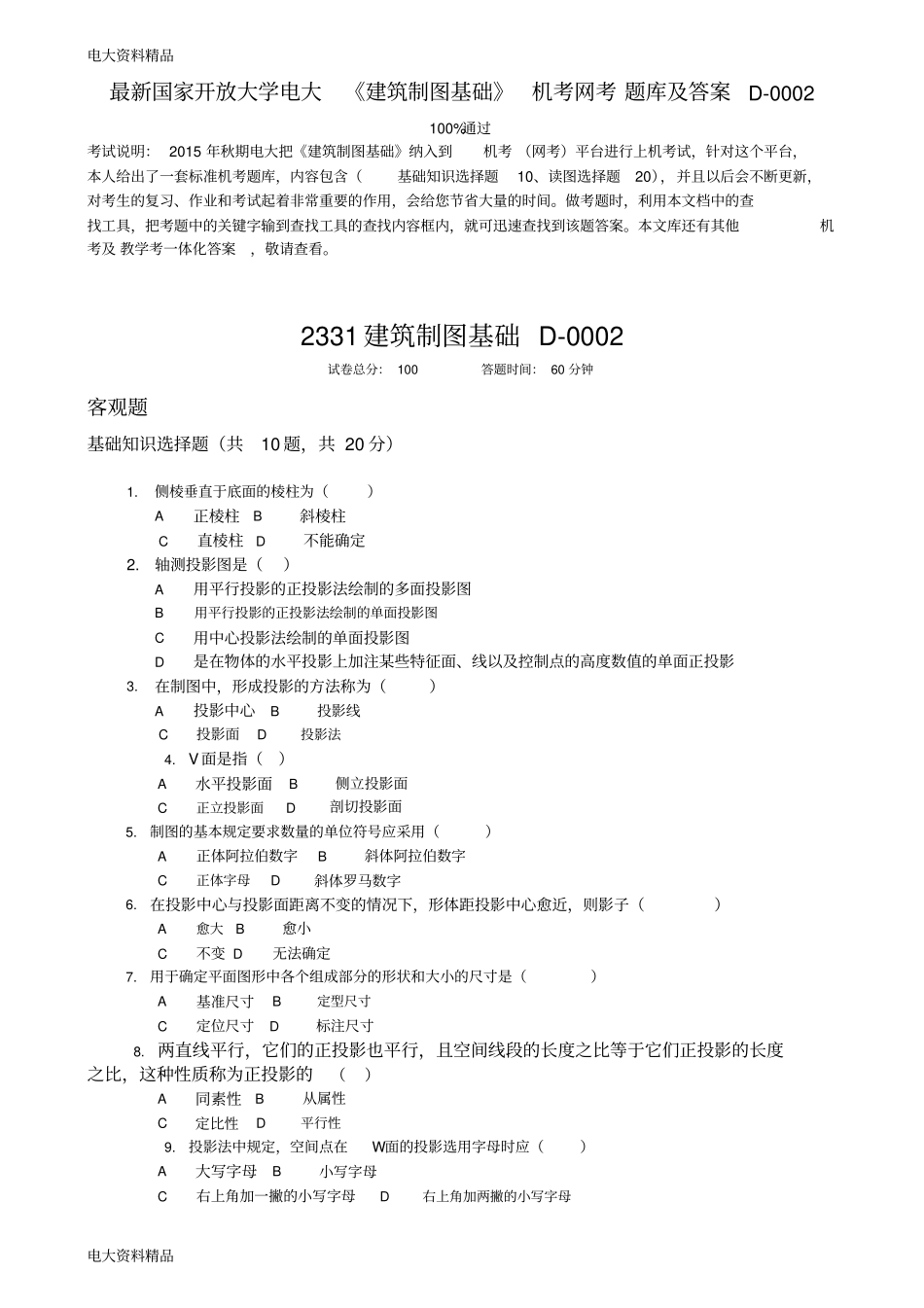

电大资料精品电大资料精品最新国家开放大学电大《建筑制图基础》机考网考题库及答案D-0002100%通过考试说明：2015年秋期电大把《建筑制图基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人给出了一套标准机考题库，内容包含（基础知识选择题10、读图选择题20），并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。本文库还有其他机考及教学考一体化答案，敬请查看。2331建筑制图基础D-0002试卷总分：100答题时间：60分钟客观题基础知识选择题（共10题，共20分）1.侧棱垂直于底面的棱柱为（）A正棱柱B斜棱柱C直棱柱D不能确定2.轴测投影图是（）A用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影3.在制图中，形成投影的方法称为（）A投影中心B投影线C投影面D投影法4.V面是指（）A水平投影面B侧立投影面C正立投影面D剖切投影面5.制图的基本规定要求数量的单位符号应采用（）A正体阿拉伯数字B斜体阿拉伯数字C正体字母D斜体罗马数字6.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）A愈大B愈小C不变D无法确定7.用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A基准尺寸B定型尺寸C定位尺寸D标注尺寸8.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）A同素性B从属性C定比性D平行性9.投影法中规定，空间点在W面的投影选用字母时应（）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母电大资料精品电大资料精品10.平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（）A垂直B平行C相交D不能确定读图选择题（共20题，共80分）1.图11给出了物体的轴侧图，则物体侧面投影图正确的一项是（）ABCD参考答案：A；2.图1中，直线AB为（）电大资料精品电大资料精品A正垂线B铅垂线C水平线D正平线参考答案：D；4.已知直线MN和直线EF均与平面ABC交于K点，则水平投影面上全部可见的线段(未给出)为（）Afk和mkBek和mkCfk和nkDek和nk参考答案：A；4、图9给出了物体的V面和W面投影，则H面投影应为（）AB电大资料精品电大资料精品CD参考答案：A；5.已知如图5所示，D点到V投影面的距离为（）A5mmB20mmC15mmD35mm参考答案：B；6.图2中水平面总共有（）个A1B2C3D4参考答案：B；7.图7中，已知三棱柱面上的定线AB和BC的V面投影和H面投影，则其侧面投影应为（）电大资料精品电大资料精品ABCD参考答案：B；8.图1中，直线与水平面的夹角为（）A30oB45oC60oD90o参考答案：A；9.图10给出了物体的V面和H面投影，则V面投影应为（）电大资料精品电大资料精品ABCD参考答案：A；10.在图8中，有一个投影面缺失投影线，此投影面为（）AH面BV面CW面D不能确定参考答案：C；11.图2中，各投影面上的重影点共有（）个。电大资料精品电大资料精品A2B4C6D8参考答案：D；12.图2中，C点的正面重影点为（）AB点BA点CD点DE点参考答案：C；13.图1中，直线AB的实际长度为（）A2mmB45mmC15mmD30mm参考答案：D；14.图6中，平面ABC为（）电大资料精品电大资料精品A水平面B侧平面C正平面D一般位置平面参考答案：A；15.图2中的铅垂面为（）A平面ABCDB平面ABEFC平面ADEHD平面CDGH参考答案：B；16.如图3所示，直线AB与BC的夹角为（）A锐角B直角C钝角D不能确定参考答案：D；17.图2中，平面ADHE垂直于（）电大资料精品电大资料精品AH面BV面CW面D不能确定参考答案：C；18.在图8中，有一个投影面缺失投影线，缺失投影线的条数为（）A1条B2条C3条D4条参考答案：B；19.如图4所示，直线AB与CD的位置关系为（）A平行B垂直相交C普通相交D交叉参考答案：D；20.图1中，点A位于点B的（）电大资料精品电大资料精品A左下方B右下方C左上方D右上方参考答案：A；
