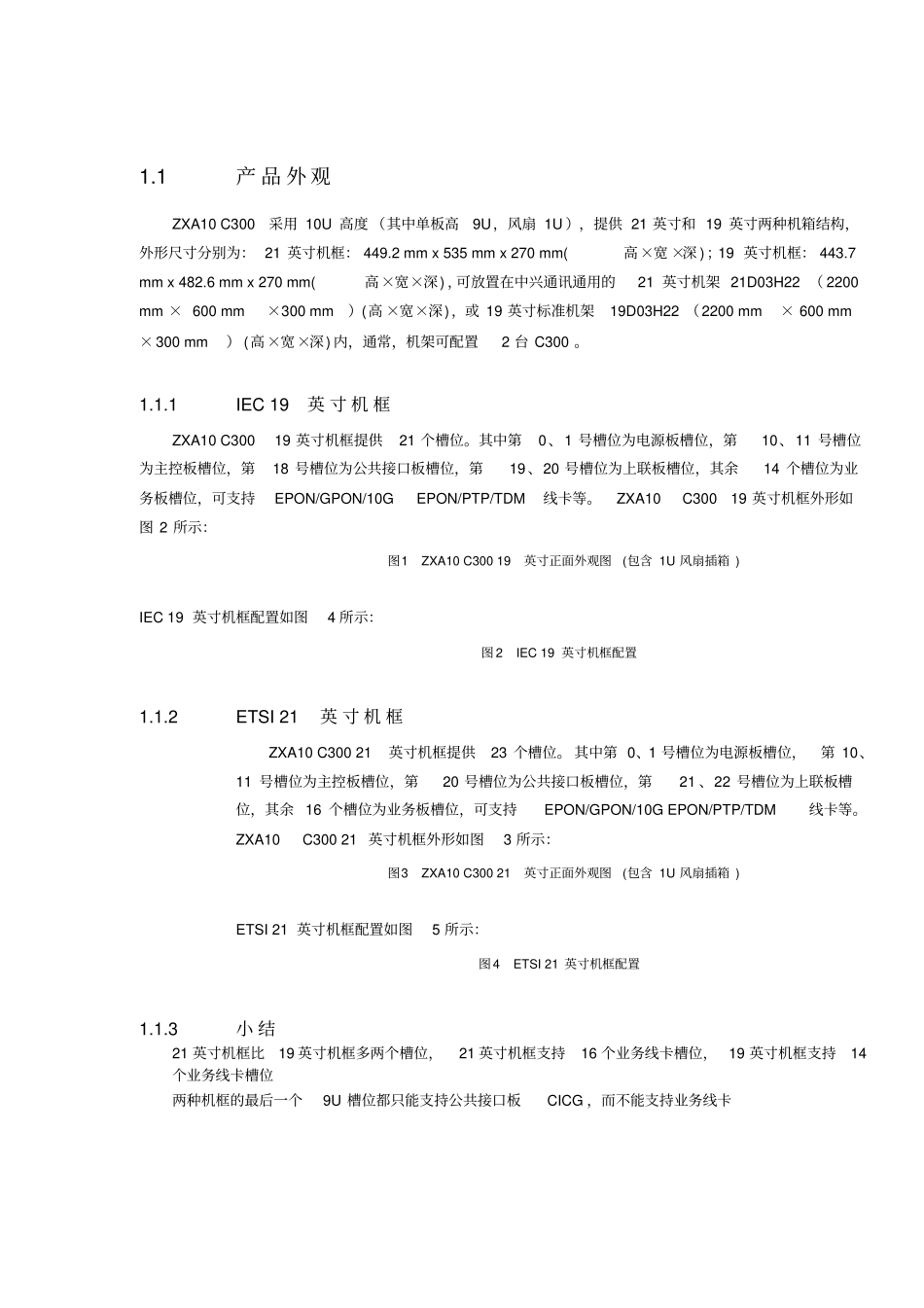

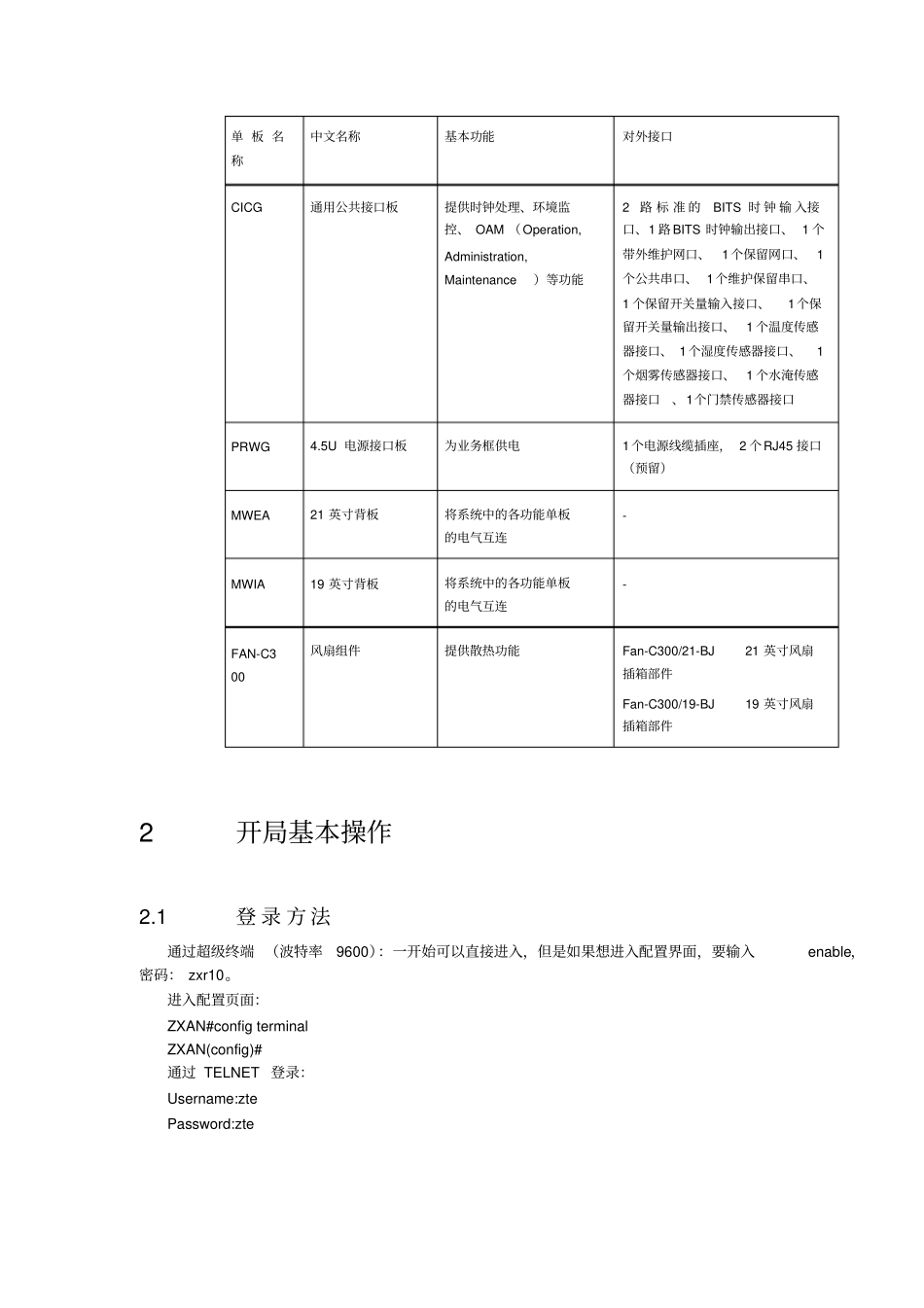

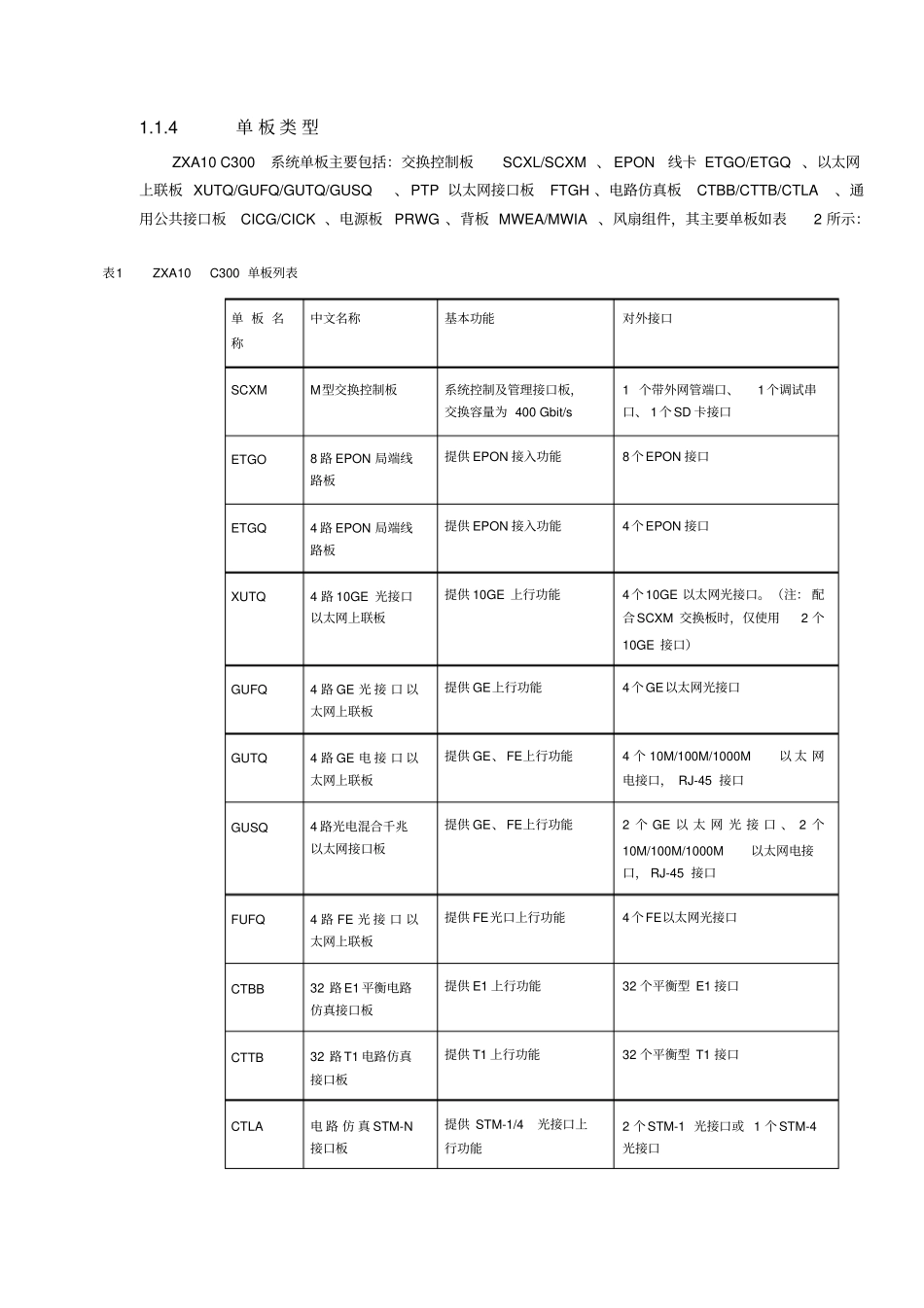

1.1产品外观ZXA10C300采用10U高度（其中单板高9U，风扇1U），提供21英寸和19英寸两种机箱结构，外形尺寸分别为：21英寸机框：449.2mmx535mmx270mm(高×宽×深)；19英寸机框：443.7mmx482.6mmx270mm(高×宽×深)，可放置在中兴通讯通用的21英寸机架21D03H22（2200mm×600mm×300mm）(高×宽×深)，或19英寸标准机架19D03H22（2200mm×600mm×300mm）(高×宽×深)内，通常，机架可配置2台C300。1.1.1IEC19英寸机框ZXA10C30019英寸机框提供21个槽位。其中第0、1号槽位为电源板槽位，第10、11号槽位为主控板槽位，第18号槽位为公共接口板槽位，第19、20号槽位为上联板槽位，其余14个槽位为业务板槽位，可支持EPON/GPON/10GEPON/PTP/TDM线卡等。ZXA10C30019英寸机框外形如图2所示：图1ZXA10C30019英寸正面外观图(包含1U风扇插箱)IEC19英寸机框配置如图4所示：图2IEC19英寸机框配置1.1.2ETSI21英寸机框ZXA10C30021英寸机框提供23个槽位。其中第0、1号槽位为电源板槽位，第10、11号槽位为主控板槽位，第20号槽位为公共接口板槽位，第21、22号槽位为上联板槽位，其余16个槽位为业务板槽位，可支持EPON/GPON/10GEPON/PTP/TDM线卡等。ZXA10C30021英寸机框外形如图3所示：图3ZXA10C30021英寸正面外观图(包含1U风扇插箱)ETSI21英寸机框配置如图5所示：图4ETSI21英寸机框配置1.1.3小结21英寸机框比19英寸机框多两个槽位，21英寸机框支持16个业务线卡槽位，19英寸机框支持14个业务线卡槽位两种机框的最后一个9U槽位都只能支持公共接口板CICG，而不能支持业务线卡1.1.4单板类型ZXA10C300系统单板主要包括：交换控制板SCXL/SCXM、EPON线卡ETGO/ETGQ、以太网上联板XUTQ/GUFQ/GUTQ/GUSQ、PTP以太网接口板FTGH、电路仿真板CTBB/CTTB/CTLA、通用公共接口板CICG/CICK、电源板PRWG、背板MWEA/MWIA、风扇组件，其主要单板如表2所示：表1ZXA10C300单板列表单板名称中文名称基本功能对外接口SCXMM型交换控制板系统控制及管理接口板，交换容量为400Gbit/s1个带外网管端口、1个调试串口、1个SD卡接口ETGO8路EPON局端线路板提供EPON接入功能8个EPON接口ETGQ4路EPON局端线路板提供EPON接入功能4个EPON接口XUTQ4路10GE光接口以太网上联板提供10GE上行功能4个10GE以太网光接口。（注：配合SCXM交换板时，仅使用2个10GE接口）GUFQ4路GE光接口以太网上联板提供GE上行功能4个GE以太网光接口GUTQ4路GE电接口以太网上联板提供GE、FE上行功能4个10M/100M/1000M以太网电接口，RJ-45接口GUSQ4路光电混合千兆以太网接口板提供GE、FE上行功能2个GE以太网光接口、2个10M/100M/1000M以太网电接口，RJ-45接口FUFQ4路FE光接口以太网上联板提供FE光口上行功能4个FE以太网光接口CTBB32路E1平衡电路仿真接口板提供E1上行功能32个平衡型E1接口CTTB32路T1电路仿真接口板提供T1上行功能32个平衡型T1接口CTLA电路仿真STM-N接口板提供STM-1/4光接口上行功能2个STM-1光接口或1个STM-4光接口单板名称中文名称基本功能对外接口CICG通用公共接口板提供时钟处理、环境监控、OAM（Operation,Administration,Maintenance）等功能2路标准的BITS时钟输入接口、1路BITS时钟输出接口、1个带外维护网口、1个保留网口、1个公共串口、1个维护保留串口、1个保留开关量输入接口、1个保留开关量输出接口、1个温度传感器接口、1个湿度传感器接口、1个烟雾传感器接口、1个水淹传感器接口、1个门禁传感器接口PRWG4.5U电源接口板为业务框供电1个电源线缆插座，2个RJ45接口（预留）MWEA21英寸背板将系统中的各功能单板的电气互连-MWIA19英寸背板将系统中的各功能单板的电气互连-FAN-C300风扇组件提供散热功能Fan-C300/21-BJ21英寸风扇插箱部件Fan-C300/19-BJ19英寸风扇插箱部件2开局基本操作2.1登录方法通过超级终端（波特率9600）：一开始可以直接进入，但是如果想进入配置界面，要输入enable，密码：zxr10。进入配置页面：ZXAN#configterminalZXAN(config)#通过TELNET登录：Username:ztePassword:zte2.2添加机框如果主控板中没有任何配置数据，机框和单板在没有配置过的情况下，会自动添加。如果需要手动添加机框和单板，相关命令如下。添加机框的命令：ZXAN(c...
