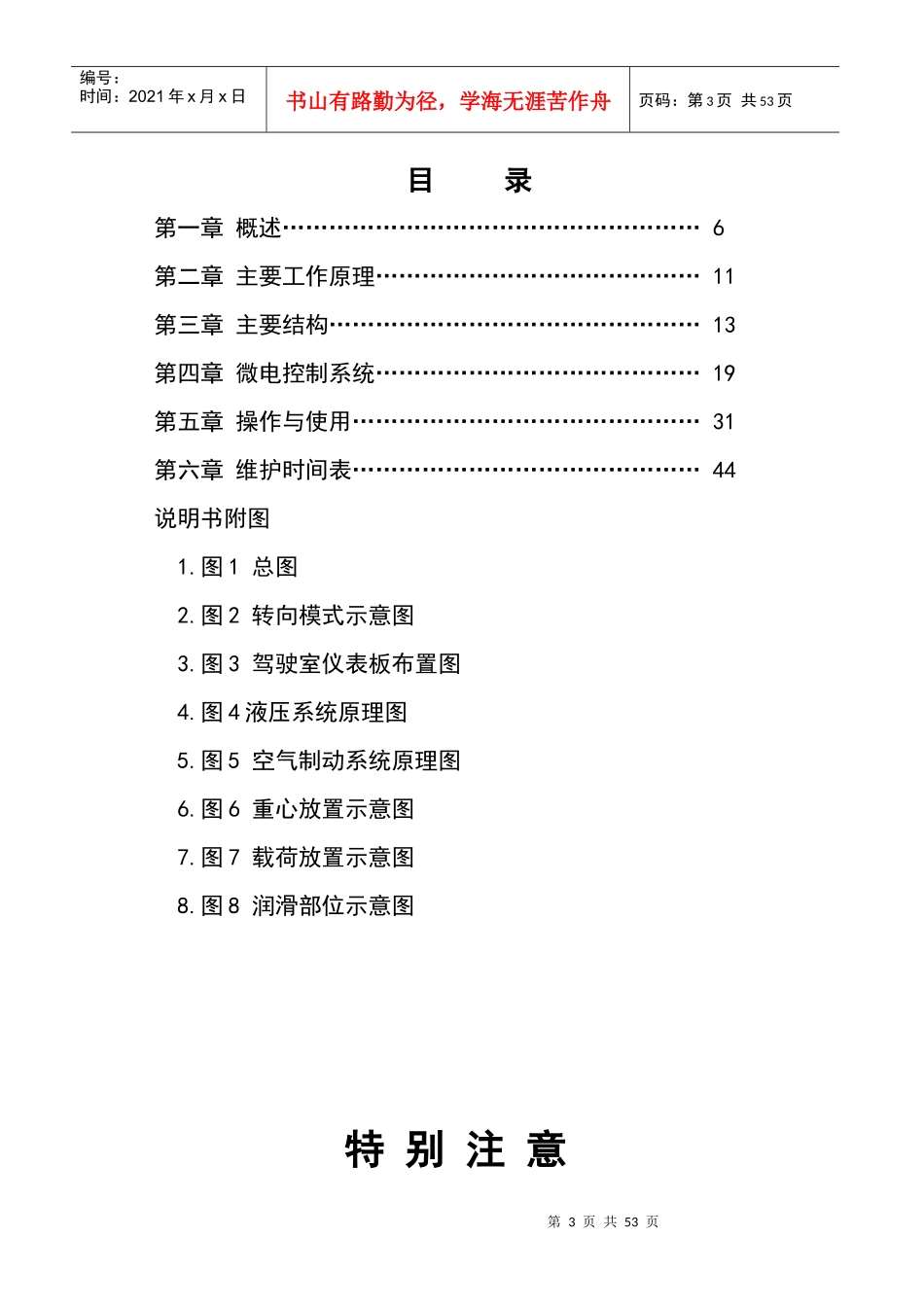

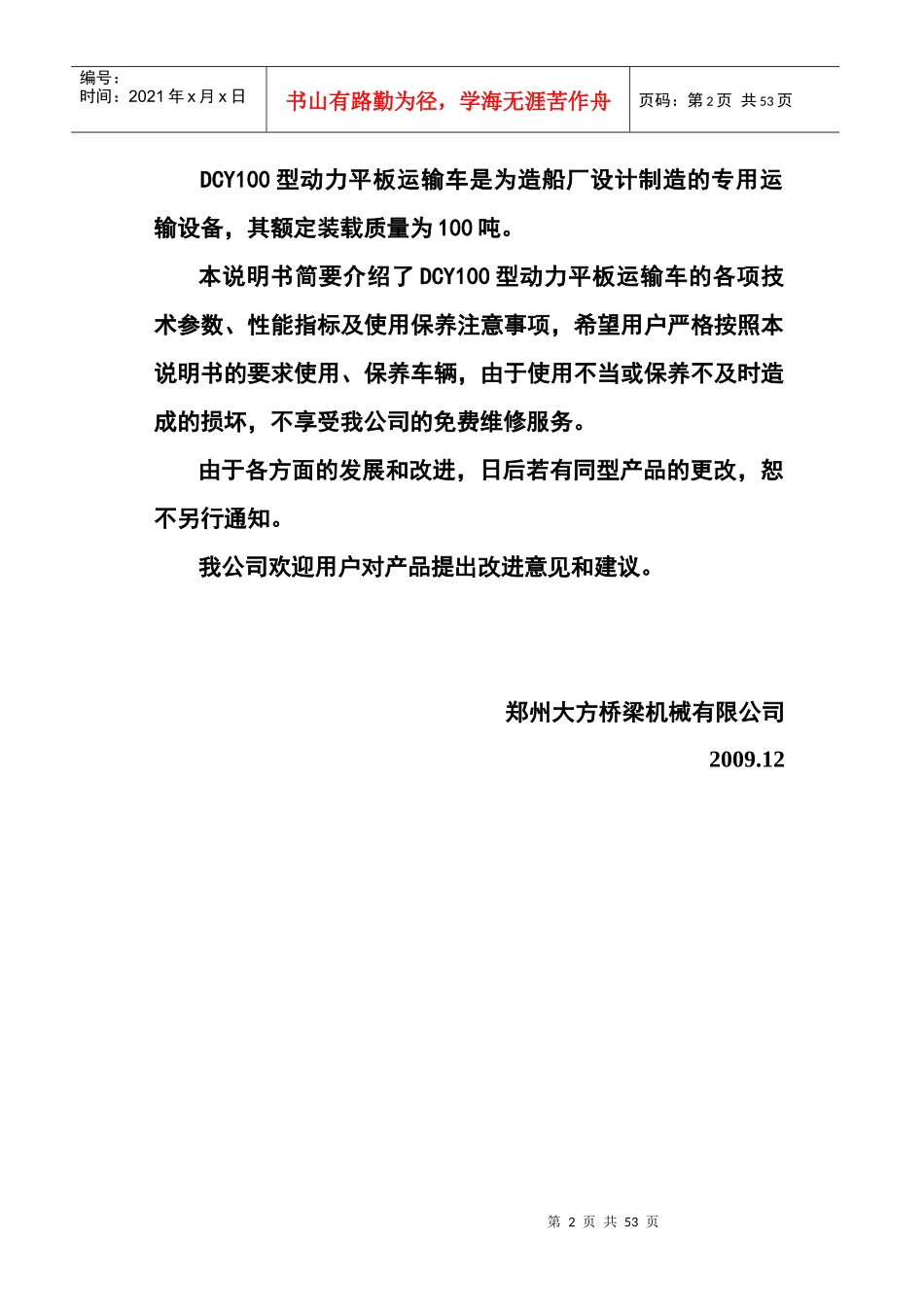

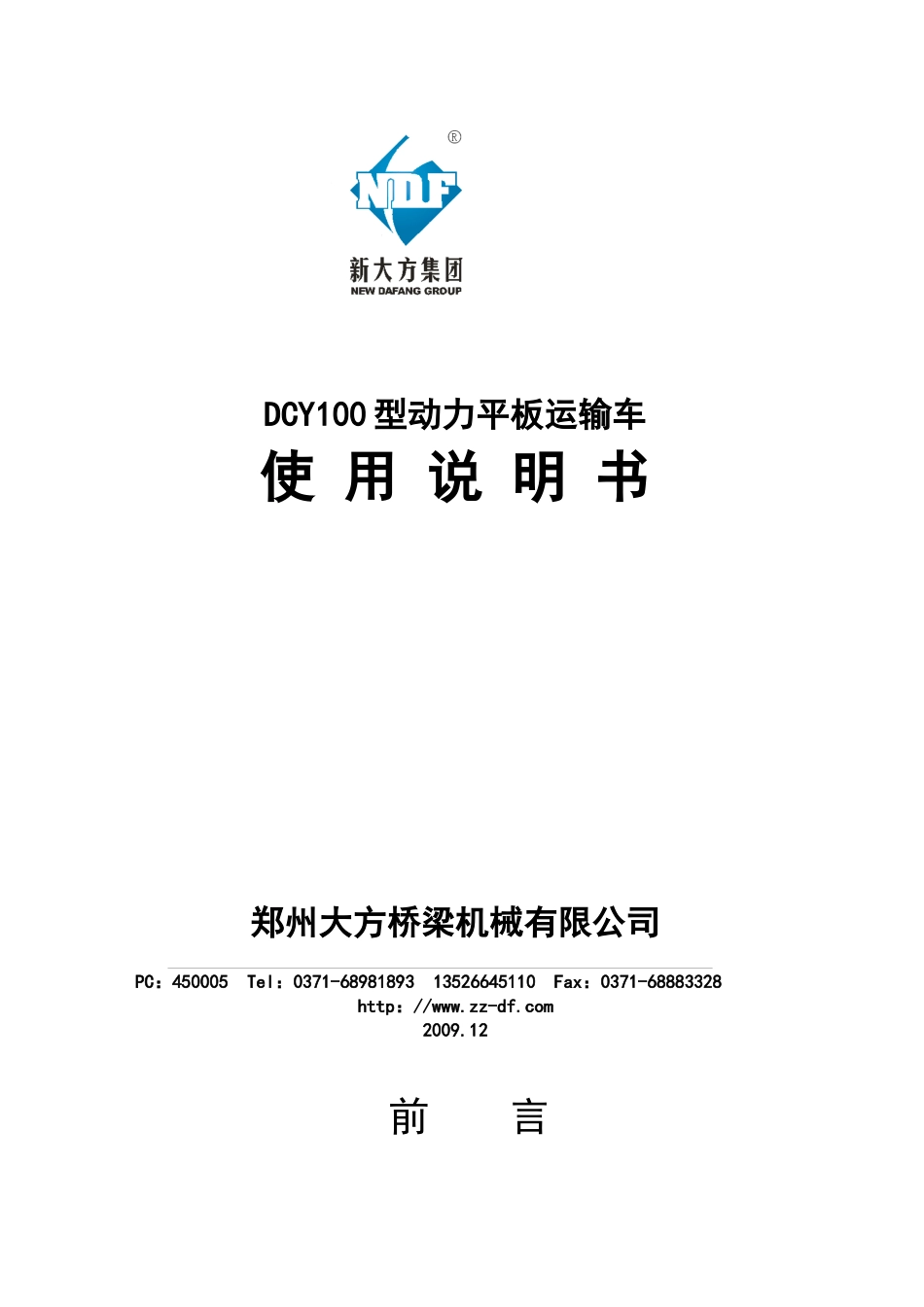

DCY100型动力平板运输车使用说明书郑州大方桥梁机械有限公司PC：450005Tel：0371-6898189313526645110Fax：0371-68883328http：//www.zz-df.com2009.12前言第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页DCY100型动力平板运输车是为造船厂设计制造的专用运输设备，其额定装载质量为100吨。本说明书简要介绍了DCY100型动力平板运输车的各项技术参数、性能指标及使用保养注意事项，希望用户严格按照本说明书的要求使用、保养车辆，由于使用不当或保养不及时造成的损坏，不享受我公司的免费维修服务。由于各方面的发展和改进，日后若有同型产品的更改，恕不另行通知。我公司欢迎用户对产品提出改进意见和建议。郑州大方桥梁机械有限公司2009.12第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页目录第一章概述………………………………………………6第二章主要工作原理……………………………………11第三章主要结构…………………………………………13第四章微电控制系统……………………………………19第五章操作与使用………………………………………31第六章维护时间表………………………………………44说明书附图1.图1总图2.图2转向模式示意图3.图3驾驶室仪表板布置图4.图4液压系统原理图5.图5空气制动系统原理图6.图6重心放置示意图7.图7载荷放置示意图8.图8润滑部位示意图特别注意第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页1.微电系统在行车安全方面的设计偏载报警偏载10%报警；超载报警按最大装载质量100000kg执行；2.车辆在行走时，禁止搬动“行驶方向”选择手柄;只有在停车时，方可改换行走方向；3.车辆在行走时,严禁“平升平降”操作；4.重载时爬坡，请选择“微动”档；5.禁止在坡道上进行“原地回转”操作；6.避免在重载工况下调整车辆，调整车辆应在空载和停车状态下进行。7.除特殊情况外(如发动机不能启动),不要随意扳动“应急手动下降阀”(在燃油箱侧面)。8.车辆行进时，平台应处于中位行驶高度（1950±100mm），不得在平台处于最低或最高位时行驶。9需要对平板车进行焊接工作时，请务必拔下所有的控制器，显示器连接插头，否则可能造成控制器和显示器损坏。第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页销售部电话：0371-6898438013526645110传真：0371-68883328技术部电话：0371-68985526售后服务电话：0371-68855839第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页第一章概述第7页共53页第6页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共53页1.1产品型号1)产品名称：DCY100型动力平板运输车2)型号：DCY100D：大型，C：车，Y：液压传动，100：载重量（100吨）1.2主要特点、用途与适用路面DCY100型动力平板运输车是按照造船厂要求进行设计和生产的。1.2.1主要特点：车宽5100mm，车长10000mm，全长均载；高技术含量的“机-电-液”一体化产品。采用液压驱动、各行走桥液压悬挂、独立转向、车架液压调平。驱动、转向和调平均通过微电脑进行控制，因此转向模式有常规转向（八字转向）、原地回转、横行、以某一转角斜行…等多种模式，整机运行非常机动、灵活，在较小的场合，可实现无滑移或少滑移行驶。在设计时尽可能采用标准件、通用件并贯彻节能原则，其主要配套件均选用国内外著名品牌，以提高整机可靠性。整车综合性能及技术水平均达到国际先进水平。1.2.2用途运输特大、特重物件；第8页共53页第7页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共53页作为可移(微)动的工作平台。1.2.3适用路面：干燥、无油污、平坦的水泥、沥青及压实的级配石路面。1.3、主要技术参数1.3.1额定装载质量100000kg1.3.2最大装载质量100000kg1.3.3车辆自身质量28000kg1.3.4总质量128000kg1.3.5轴线/悬挂2/41.3.6轴载质量32000kg1.3.7驱动轴/从动轴数量2/21.3.8车速空...
