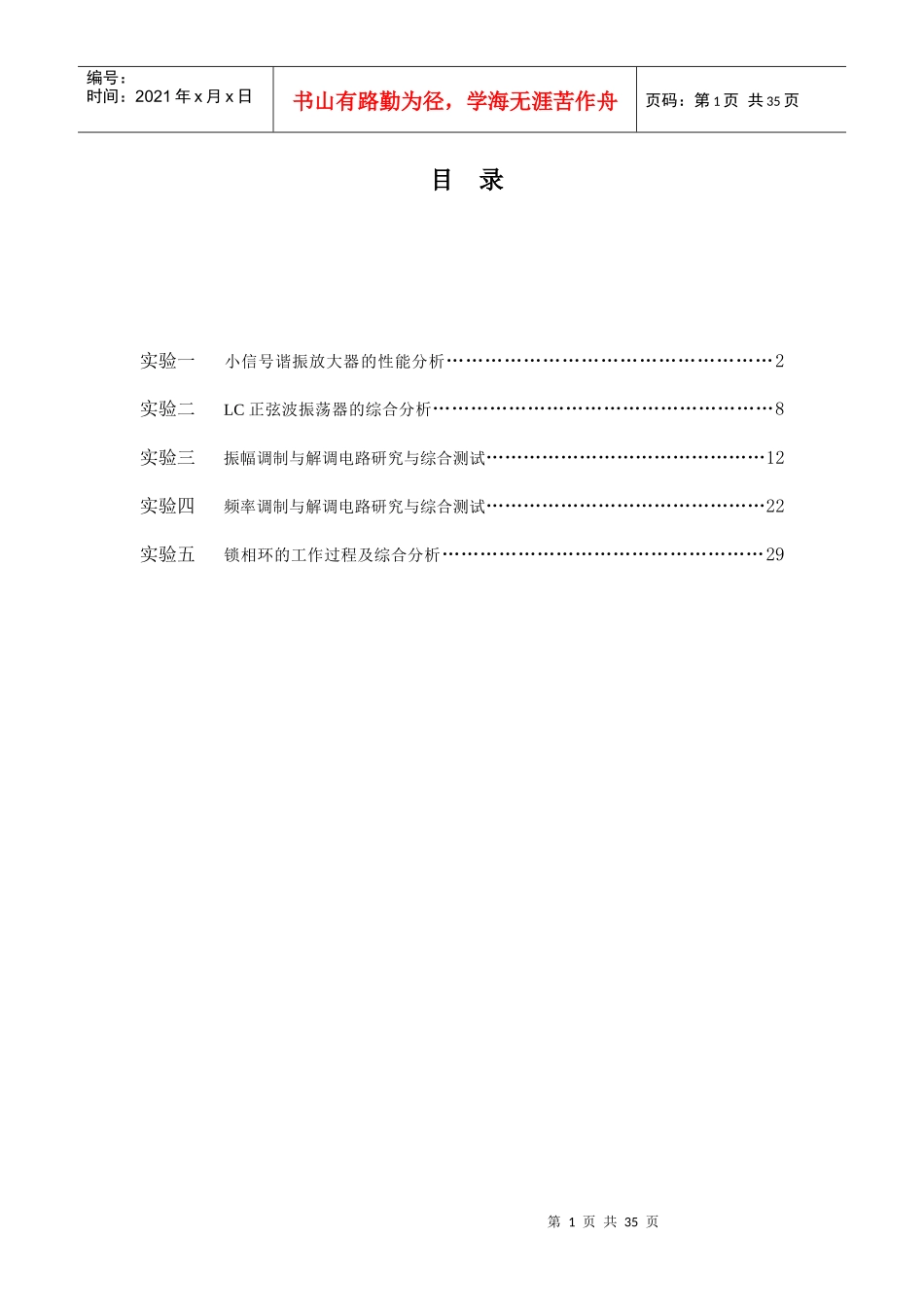

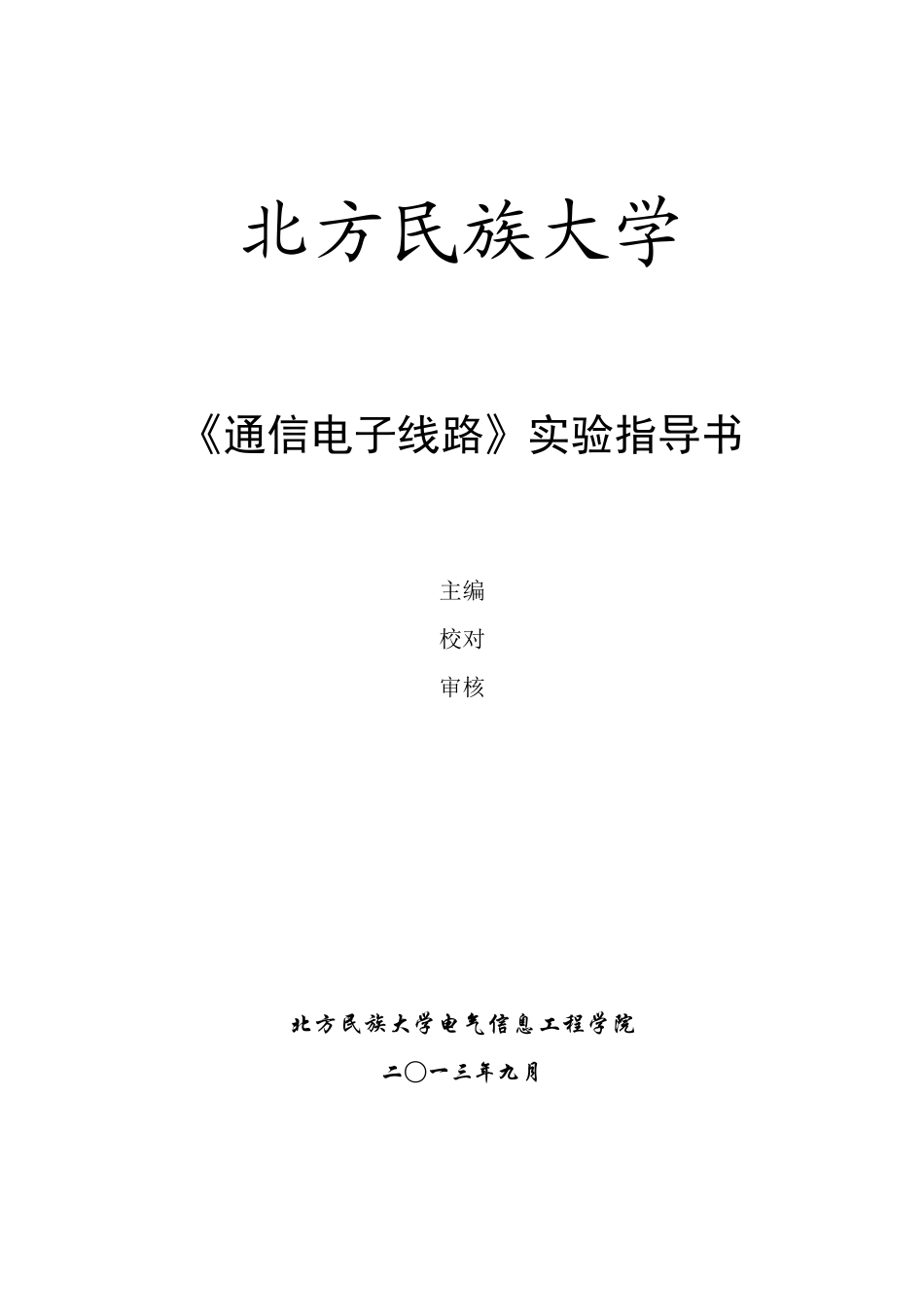

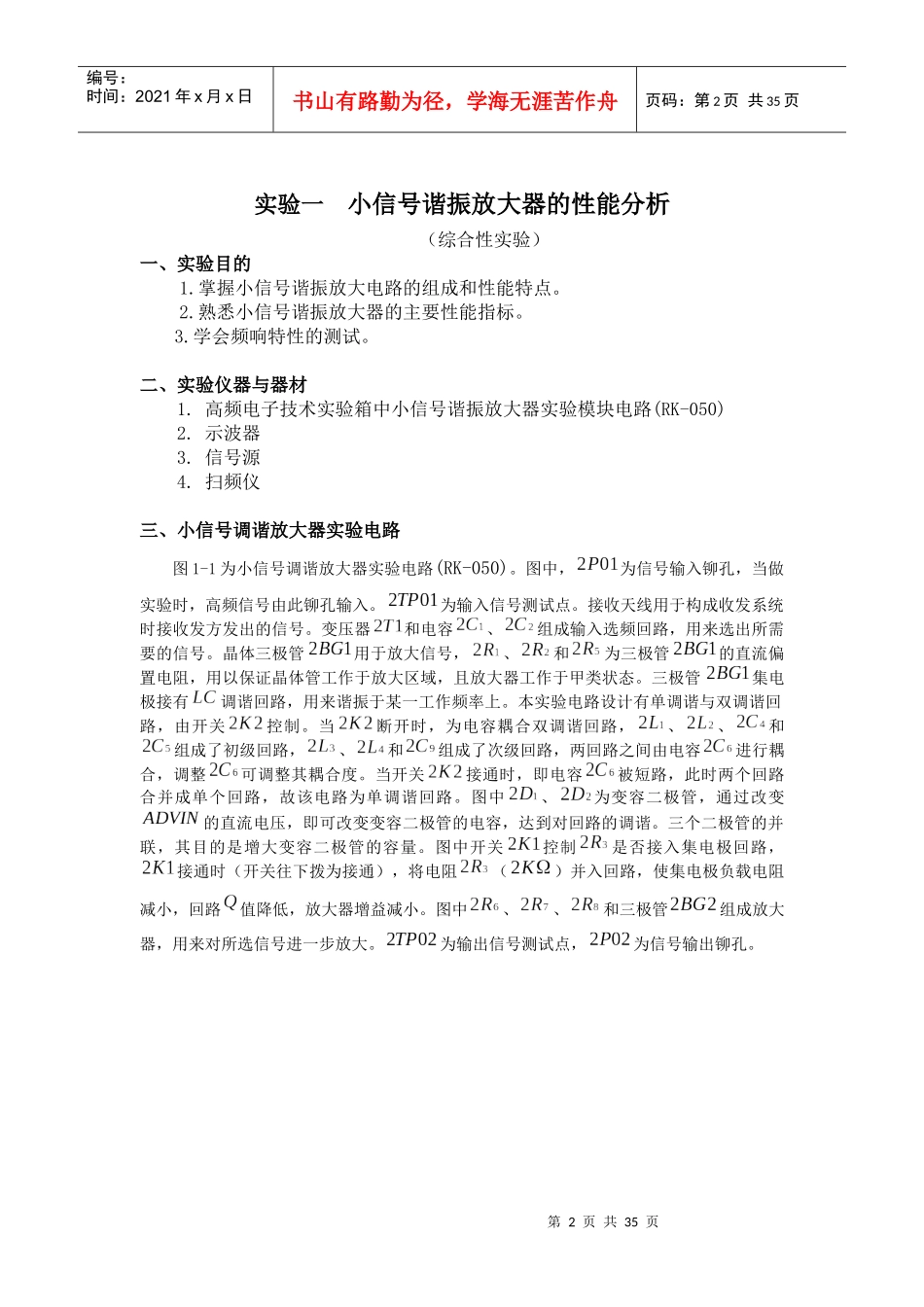

北方民族大学《通信电子线路》实验指导书主编校对审核北方民族大学电气信息工程学院二○一三年九月第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页目录实验一小信号谐振放大器的性能分析……………………………………………2实验二LC正弦波振荡器的综合分析………………………………………………8实验三振幅调制与解调电路研究与综合测试………………………………………12实验四频率调制与解调电路研究与综合测试………………………………………22实验五锁相环的工作过程及综合分析……………………………………………29第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页实验一小信号谐振放大器的性能分析（综合性实验）一、实验目的1.掌握小信号谐振放大电路的组成和性能特点。2.熟悉小信号谐振放大器的主要性能指标。3.学会频响特性的测试。二、实验仪器与器材1.高频电子技术实验箱中小信号谐振放大器实验模块电路(RK-050)2.示波器3.信号源4.扫频仪三、小信号调谐放大器实验电路图1-1为小信号调谐放大器实验电路(RK-050)。图中，为信号输入铆孔，当做实验时，高频信号由此铆孔输入。为输入信号测试点。接收天线用于构成收发系统时接收发方发出的信号。变压器和电容、组成输入选频回路，用来选出所需要的信号。晶体三极管用于放大信号，、和为三极管的直流偏置电阻，用以保证晶体管工作于放大区域，且放大器工作于甲类状态。三极管集电极接有调谐回路，用来谐振于某一工作频率上。本实验电路设计有单调谐与双调谐回路，由开关控制。当断开时，为电容耦合双调谐回路，、、和组成了初级回路，、和组成了次级回路，两回路之间由电容进行耦合，调整可调整其耦合度。当开关接通时，即电容被短路，此时两个回路合并成单个回路，故该电路为单调谐回路。图中、为变容二极管，通过改变的直流电压，即可改变变容二极管的电容，达到对回路的调谐。三个二极管的并联，其目的是增大变容二极管的容量。图中开关控制是否接入集电极回路，接通时（开关往下拨为接通），将电阻（）并入回路，使集电极负载电阻减小，回路值降低，放大器增益减小。图中、、和三极管组成放大器，用来对所选信号进一步放大。为输出信号测试点，为信号输出铆孔。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页2R12BG12C52C42R52C122C132C32L52C102C1112TP012L22L42C92C72C11接收天线输入2L12L312TP02输出2BG22R62R72R8+12V12C142C22R42R21133445566Text222T12C62D42R9+12V12K12R32K2双单2D12C152D22D3ADVIN2L6ADVINGND+12V12VADVINGND+12V-12V2K3+12V1+12V2P012P022C16第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页图1-1小信号调谐放大器电路图四、小信号调谐放大器实验内容和实验步骤（一）．实验内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。（二）．实验步骤1.实验准备在实验箱主板上插装好调谐回路谐振放大器模块（该模块必须装在底板D的位置），接通实验箱上电源开关，按下模块上开关，此时模块上电源指示灯亮。2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。（1）扫频法，即用扫频仪直接测量放大器的幅频特性曲线。用扫频仪测出的单调谐放大器幅频特性曲线如下图：第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页图1-5扫频仪测量的幅频特性扫...
