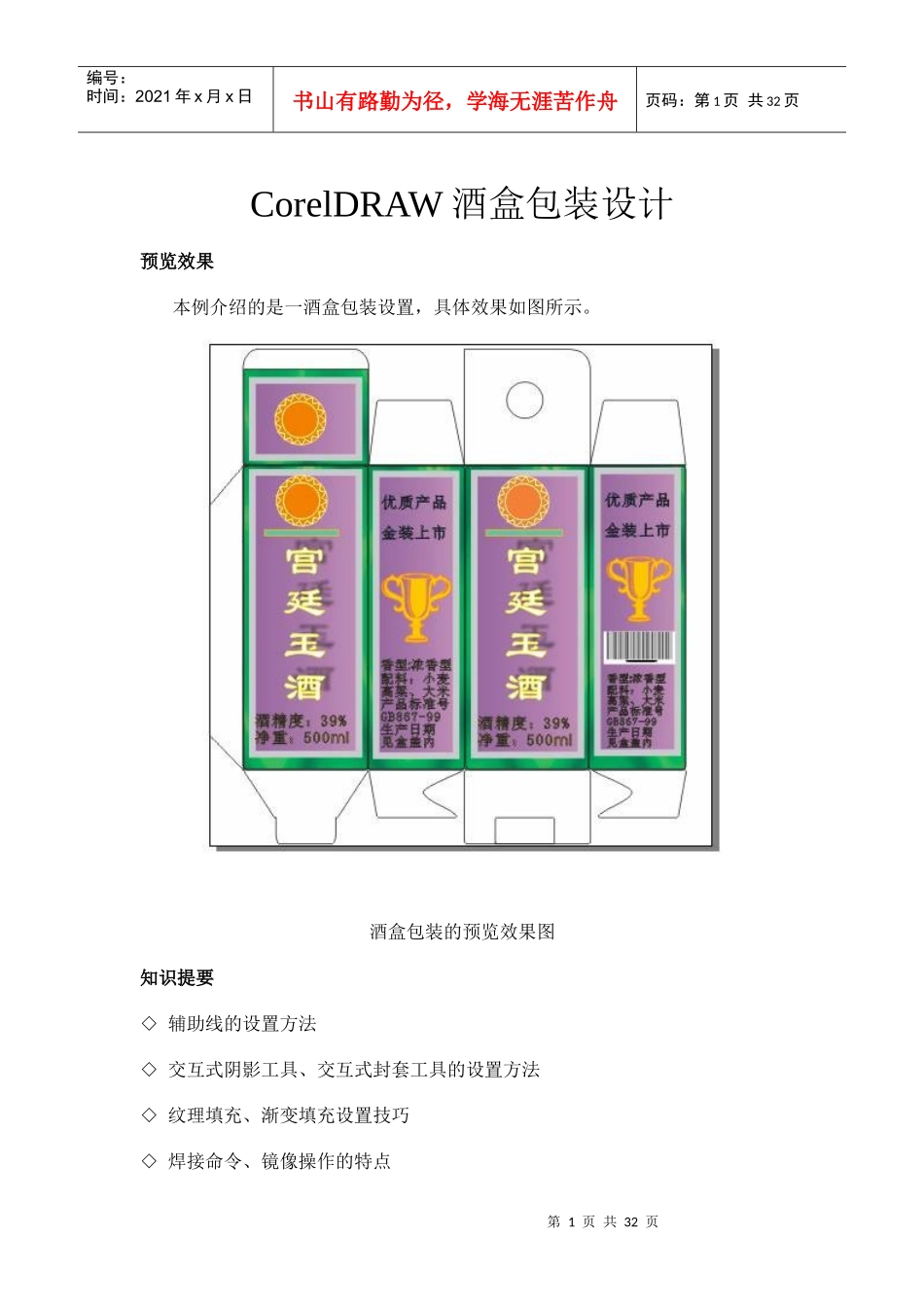

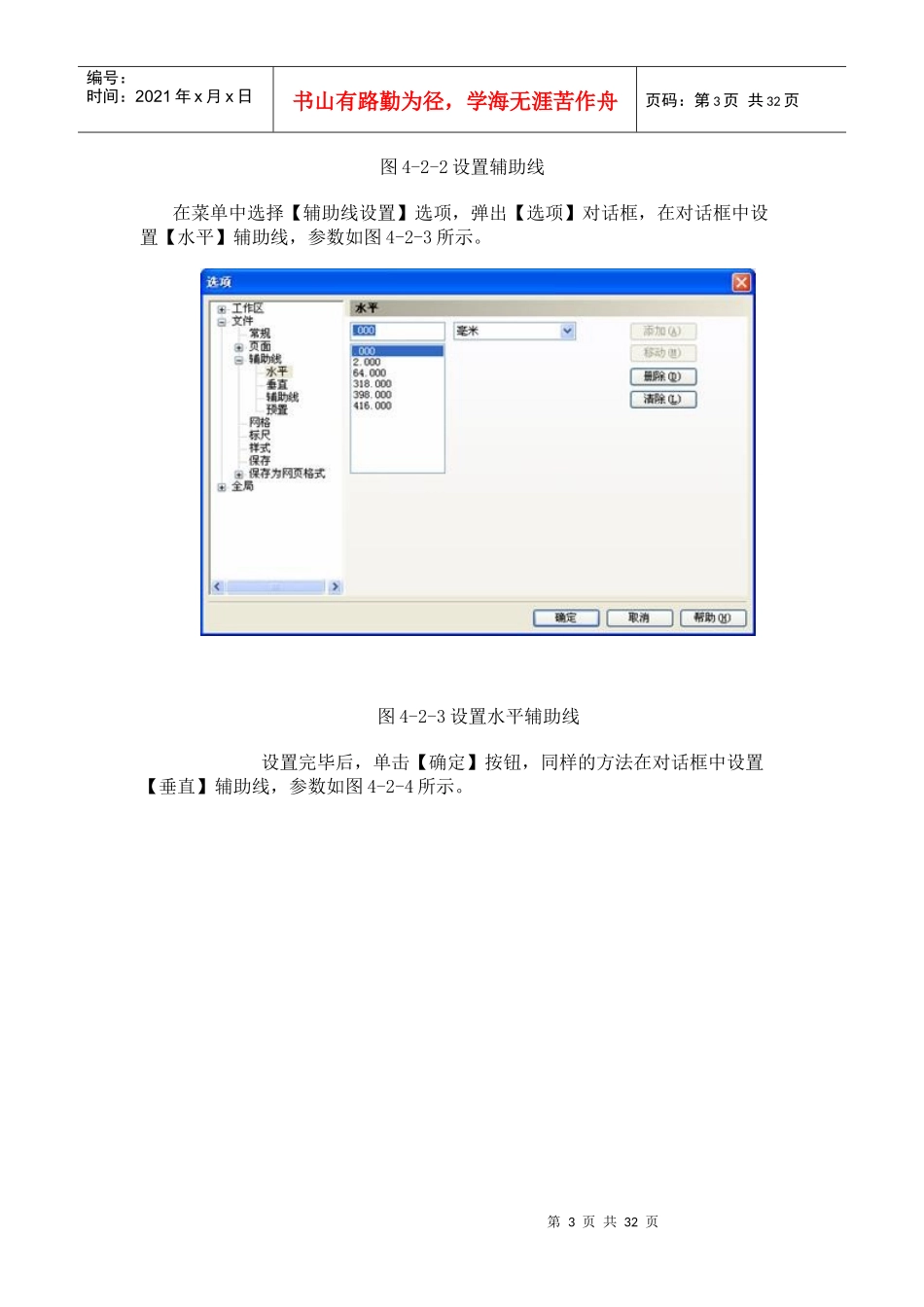

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页CorelDRAW酒盒包装设计预览效果本例介绍的是一酒盒包装设置，具体效果如图所示。酒盒包装的预览效果图知识提要◇辅助线的设置方法◇交互式阴影工具、交互式封套工具的设置方法◇纹理填充、渐变填充设置技巧◇焊接命令、镜像操作的特点第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页◇条形码的制作制作步骤1．设置辅助线步骤1新建一个空白文件执行【文件】|【新建】命令，建立一个新的文件（或按键盘上的Ctrl+N快捷键）。执行【工具】|【选项】命令，打开【选项】对话框设置页面参数如图4-2-1所示。图4-2-1设置页面大小按照上面参数设置，单击【确定】按钮，保存设置。步骤2设置辅助线在标尺任意位置单击鼠标右键，弹出浮动菜单如图4-2-2所示。第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页图4-2-2设置辅助线在菜单中选择【辅助线设置】选项，弹出【选项】对话框，在对话框中设置【水平】辅助线，参数如图4-2-3所示。图4-2-3设置水平辅助线设置完毕后，单击【确定】按钮，同样的方法在对话框中设置【垂直】辅助线，参数如图4-2-4所示。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页图4-2-4添加垂直辅助线按照上面参数设置，单击【确定】按钮，效果如图4-2-5所示。图4-2-5设置辅助线第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页2．绘制包装盒骨架步骤1设置封套操作单击【矩形工具】，在图层中绘制一个矩形对象。依次执行【效果】|【封套】命令，打开【封套】设置窗口，如图4-2-6所示。图4-2-6设置封套参数在对话框中选择按钮，然后单击【添加封套】按钮，按住Shift键向下拖动左上角的控制点矩形形状变成了梯形，效果如图4-2-7所示。第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页图4-2-7添加封套效果步骤2设置焊接操作在工具箱中选择【矩形工具】，在如图4-2-8所示的位置绘制矩形对象，并设置其【圆角程度】为30。第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页图4-2-8绘制矩形再次利用【矩形工具】，在圆角矩形下部绘制矩形对象，依次执行【排列】|【整形】|【焊接】命令，打开对话框如图4-2-9所示。图4-2-9设置焊接参数第8页共32页第7页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共32页按照上面参数设置，单击【焊接于】按钮，此时鼠标形状变为黑色的箭头，将黑色的箭头单击顶盖矩形，将两个矩形焊接在一起，效果如图4-2-10所示。图4-2-10设置焊接效果利用鼠标在水平标尺处拖出一条水平辅助线，如图4-2-11所示。第9页共32页第8页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共32页图4-2-11添加辅助线利用【矩形工具】，在新增加的辅助线与其上面的辅助线之间绘制一矩形。向下移动底部矩形的下边延伸柄到辅助线“2”处，单击鼠标右键复制一个矩形。将复制后的矩形宽度设置为50，设置其【圆角程度】为30将矩形圆角化。选择矩形对象，再次利用【交互式封套工具】，在属性栏上选择按钮，依次按下Shiftt键向右移动左下角的控制点到圆角化的矩形两边，效果如图4-2-12所示。第10页共32页第9页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共32页图4-2-12设置封套效果同时选择执行封套操作的对象与复制矩形对象，依次执行【排列】|【整形】|【焊接】命令，将梯形和圆角化矩形焊接起来。再次利用【矩形工具】，绘制矩形对象，依次利用【交互式封套工具】改变矩形的形状为不规则的梯形，如图4-2-13所示。第11页共32页第10页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共32页图4-2-13设置封套步骤3隐藏辅助线并绘制其他侧面选择不规则的梯形对象，向下拖动...
