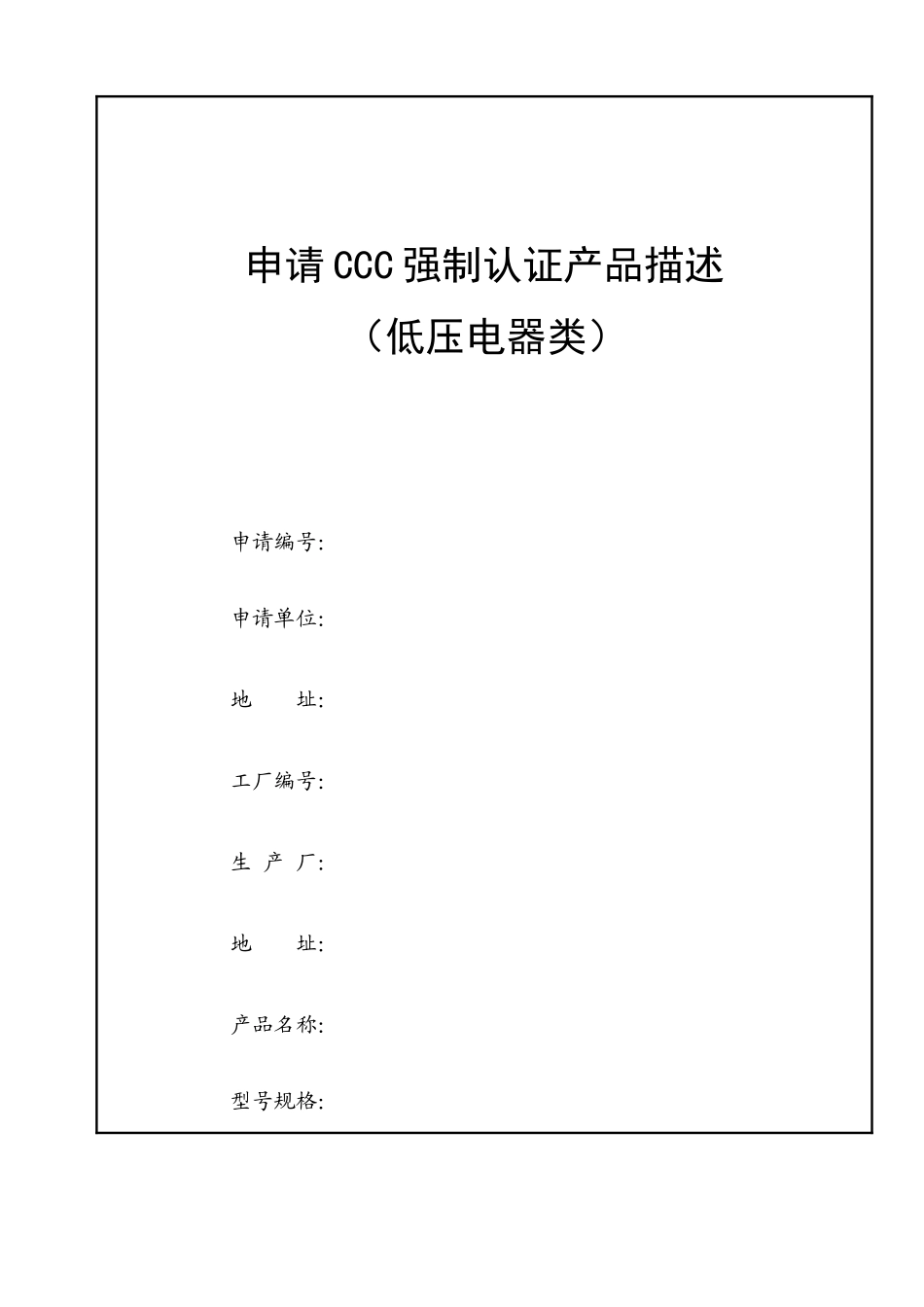

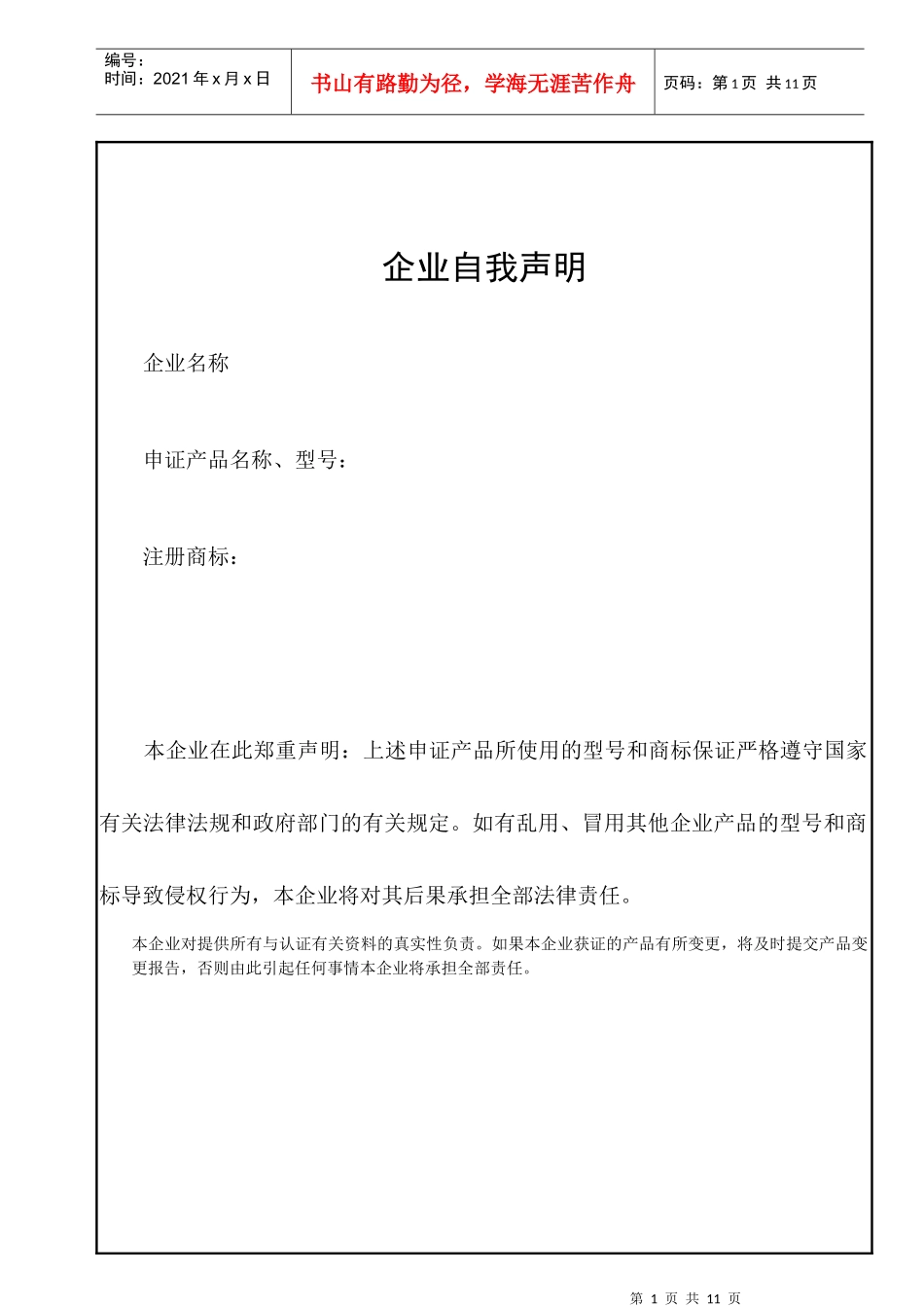

申请CCC强制认证产品描述（低压电器类）申请编号：申请单位：地址：工厂编号：生产厂：地址：产品名称：型号规格：申请单位（印章）第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页企业自我声明企业名称申证产品名称、型号：注册商标：本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页申证企业负责人（签名）：日期：（企业盖章）第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页产品描述1.产品构成的描述及结构特点（结构概要说明）：1）.产品型号及名称：XFW-20低压电缆分支箱2）.提供图纸及编号：试样装配图：CEE509-10试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）：CEE509-103）.主要结构数据：3.1开关电器及元件（型号规格、材料名称及牌号、生产厂）：序号元件名称型号规格数量/个制造商（生产厂）/CCC证书编号1塑料外壳式断路器HSM1z-1250/1250M1250A1杭州之江开关股份有限公司/2003010307056034/20030103070560552塑料外壳式断路器HSM1z-800/630M630A23壳体SMC厚：4.0mm——3.2母线与绝缘导线（型号规格、材料名称及牌号、生产厂）：序号元件名称材料名称型号规格（mm）制造商（生产厂）1主母线铜母线TMY-2（60×6）福州广福有色金属制品有限公司TMY-80×82N母线TMY-40×83PE母线TMY-40×84绝缘导线铜导线BVR-2.5mm2福建南平华阳电线电缆有限公司3.3绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂）：序号元件名称材料名称型号规格(mm)制造商（生产厂）1绝缘子PPOSGR50乐清市海坦电气成套配件有限公司第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页产品描述3.4送样样机结构特点：样机结构特点描述：电缆分线箱壳体由箱身、顶盖、门组成，箱体各部件采用SMC绝缘板材组装而成，箱体为垂直地面安装的自撑式结构，箱体、操作门采用防水结构，门上有锁。底座上有与地基固定时用的螺钉安装孔。样机操作方式：正面操作；样机安装方式：固定垂直安装于地面；样机接线方式：固定连接；样机外形尺寸：柜高900mm柜宽1000mm柜深320mm保护接地措施：有PE母线。防腐蚀：柜门、顶盖等采用SMC绝缘板材组装而成，柜内金属件均镀锌母线绝缘支撑件之间最大距离：230mm第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页产品描述2.主要技术参数：(如不适用项用“/”表示)额定工作电压：400V额定绝缘电压：800V额定冲击耐受电压：/主母线的额定电流和额定短路耐受强度：1250A、30kA/63kA主开关的分断能力：30kA主开关的额定电流、额定极限短路分断、额定运行短路分断能力及额定短时耐受电流(如有)：1250A、Icu：65kA、Ics：50kA过电压类别：Ⅰ□、Ⅱ□、Ⅲ、Ⅳ□材料组别：Ⅲa污染等级：3电气间隙：≥5.5mm爬电距离：≥12.5mm出线回路数：/各出线回路额定电流和分断能力：630A（2个）、30kA外壳防护等级：IP44触电保护类别：Ⅰ类、Ⅱ类□、Ⅲ类□额定分散系数：0.9第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页产品描述3.系列的描述和型号的解释：3.1系列的描述:a）本单元系列额定电流等级有：1250A、1000A、800A、630A、600A；b）本单元系列主母线额定短路耐受强度为：30kA；c).本单元系列主进线开关类型：塑料外壳式断路器d)本单元系列产品的结构，母排形式与送试样品相同e).主母线截面根据进线电流按下表选取：电流等级（A）12501000800630、600A母排规格（mm）2（60×6）60×1060×840×880×8...
