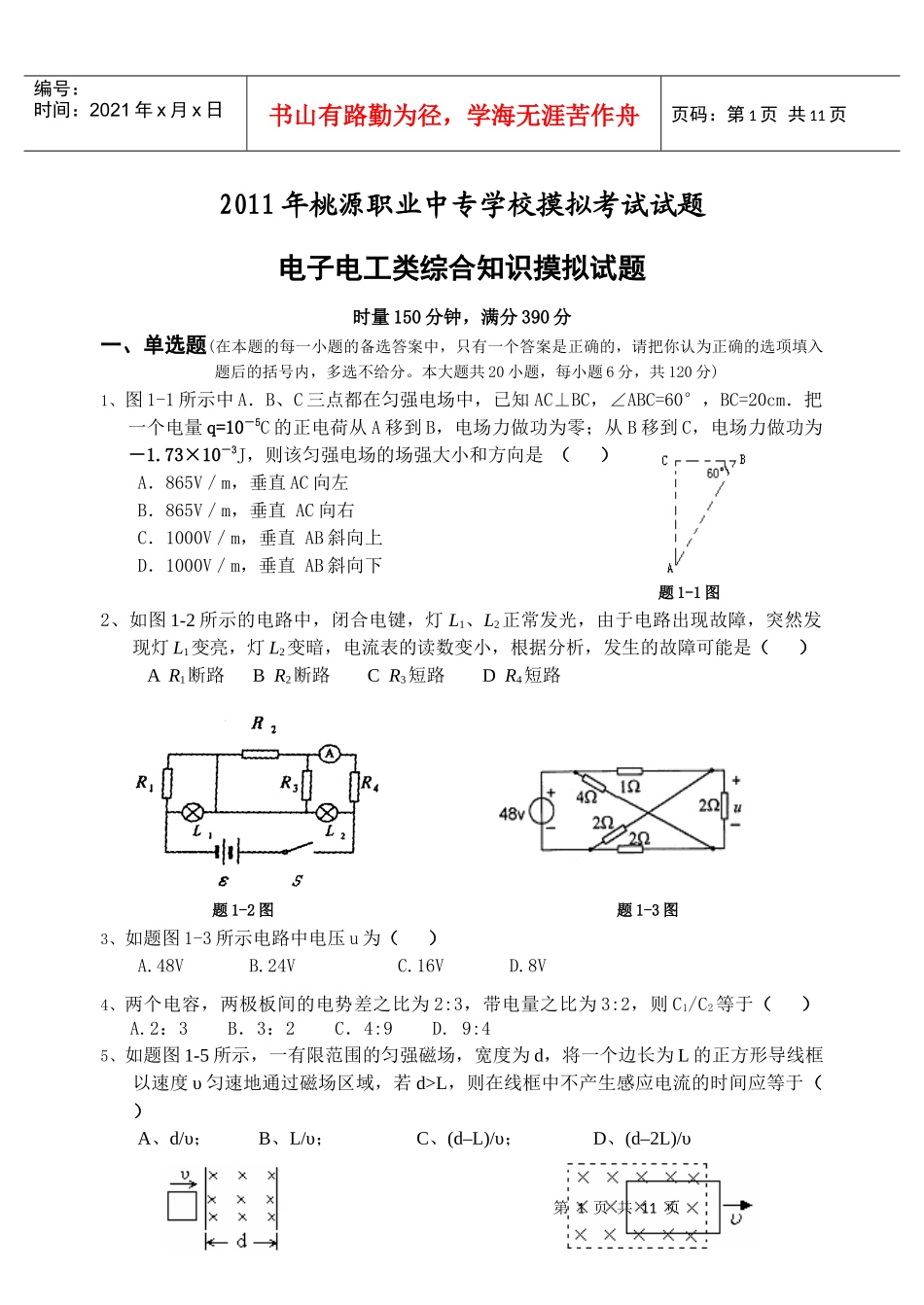

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页2011年桃源职业中专学校摸拟考试试题电子电工类综合知识摸拟试题时量150分钟，满分390分一、单选题(在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确的选项填入题后的括号内，多选不给分。本大题共20小题，每小题6分，共120分)1、图1-1所示中A．B、C三点都在匀强电场中，已知AC⊥BC，∠ABC=60°，BC=20cm．把一个电量q=10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场力做功为－1.73×10－3J，则该匀强电场的场强大小和方向是（）A．865V／m，垂直AC向左B．865V／m，垂直AC向右C．1000V／m，垂直AB斜向上D．1000V／m，垂直AB斜向下题1-1图2、如图1-2所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是（）AR1断路BR2断路CR3短路DR4短路题1-2图题1-3图3、如题图1-3所示电路中电压u为（）A.48VB.24VC.16VD.8V4、两个电容，两极板间的电势差之比为2:3，带电量之比为3:2，则C1/C2等于（）A.2：3B．3：2C．4:9D.9:45、如题图1-5所示，一有限范围的匀强磁场，宽度为d，将一个边长为L的正方形导线框以速度υ匀速地通过磁场区域，若d>L，则在线框中不产生感应电流的时间应等于（）A、d/υ；B、L/υ；C、(d–L)/υ；D、(d–2L)/υ第2页共11页第1页共11页题1-7图图1-10编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页题1-5图题1-6图6、如题图1-6所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场，若第一次用0.3s时间拉出，外力做的功为W1，通过导线截面的电量为q1，第二次用0.9s时间拉出，外力做的功为W2，通过导线截面的电量为q2，则（）A、W1W2，q1=q2D、W1>W2，q1>q27、如题1-7图所示，U=20V，R1和XL串联功率因数为0.8，消耗的功率是16W；R2和XC串联功率因数为0.6，消耗的功率是24W；则Uab等于（）A、44.8VB、40VC、20VD、16.8V题1-8图8、如题图1-8所示，理想变压器初、次级线圈的匝数之比n1:n2=2:1，且分别接有完全相同的纯电阻，电源的电压为U，则次级线圈的输出电压为（）A.U2B.U3C.25UD.34U9、图1-9所示正弦电路中，所示对称三相电路中，当开关S闭合时电流表读数为1A，若将开关S打开，则电流表读数（）A．变大B．变小C．不变D．为零题1-9图10、如图1-10所示的电路中，R=100Ω，L=100mH，u=100+200sin1000tV，则电流i的最大值为（）ZZZZZZ第3页共11页第2页共11页0iD/mA-4uGS/V5编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页A、√2AB、√62AC、2AD、√5A11、用指针式万用表测量小功率二极管的正向电阻值时，会发现用不同的电阻档测量，其电阻值不同，究其根本原因是（）A、二极管有非线性的伏安特性B、二极管的质量差C、万用表不同电阻档有不同的内阻D、以上答案都不正确12、开关稳压电源效率高的主要原因是（）A、调整管工作在开关状态B、输出端有LC滤波电路C、省去电源变压器D、调整管的状态转换频率高13、如题图13(a)所示的放大器，在输入正弦电压时，输出uo波形如题7图(b)所示，则该电路所出现的失真类型及减小失真所应采取的措施是（）A．出现饱和失真，应调大RPB．出现饱和失真，应调小RPC．出现截止失真，应调大RPD．出现截止失真，应调小RP题1-13图14、固定偏置单管交流放大电路的静态工作点Q如题图14所示，当温度升高时，工作点Q将（）A、不改变B、向Q′移动C、向Q″移动D、时而向向Q′移动，时而向向Q″移动题1-14图15、电路如图1-15所示，该电路引入的交流反馈类型为（）A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈题1-15图16、某场效应管的转移特性如题1-16图所示，该管为（）第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页A．P沟道增强型MOS管B、P沟道结型场效应管C、N沟道增强型MOS管D、N沟道耗尽型MOS管17、（）不是矩形脉冲信号的参数题1-16图A、周期B、占空比C、...
