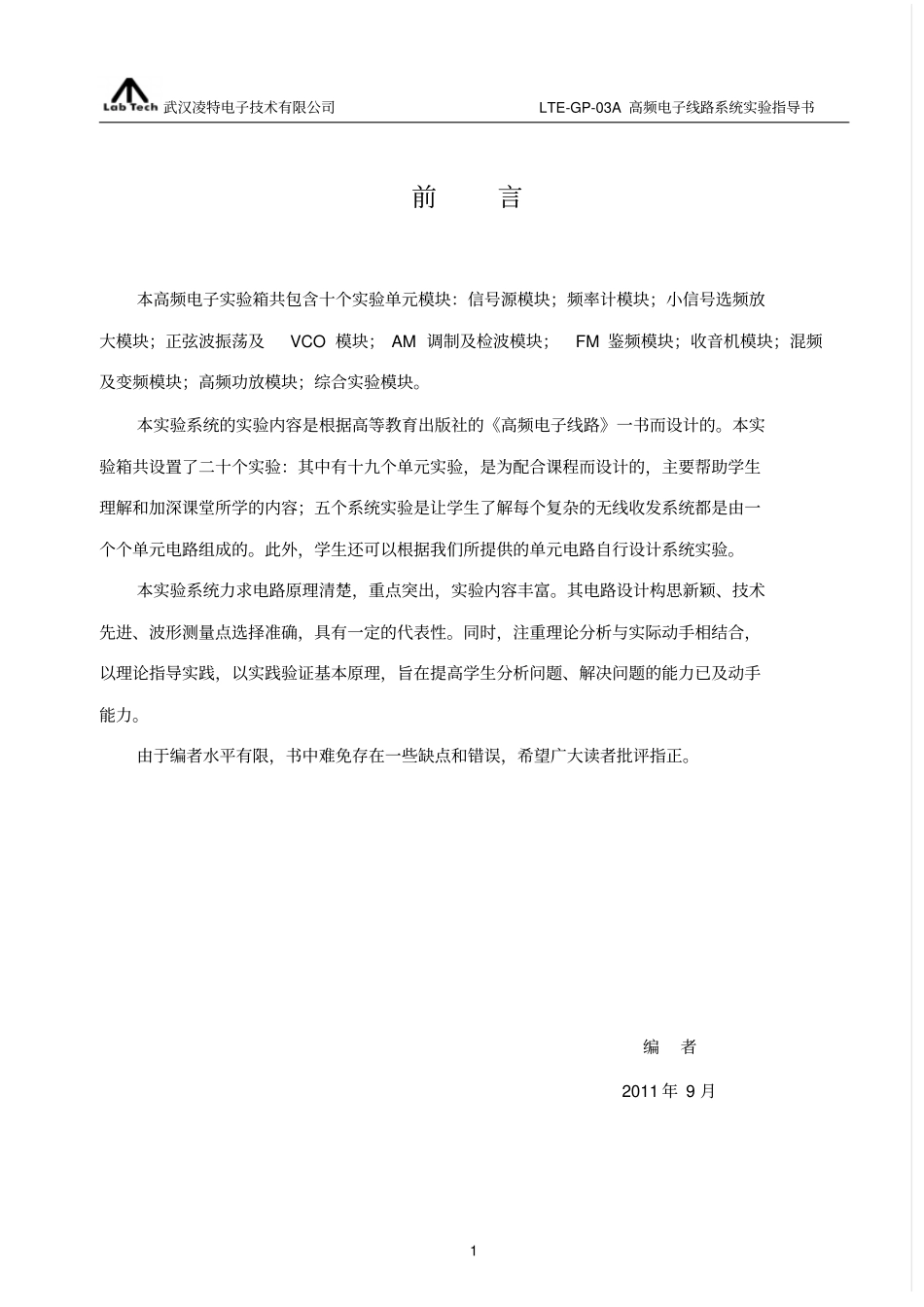

武汉凌特电子技术有限公司LTE-GP-03A高频电子线路系统实验指导书1前言本高频电子实验箱共包含十个实验单元模块：信号源模块；频率计模块；小信号选频放大模块；正弦波振荡及VCO模块；AM调制及检波模块；FM鉴频模块；收音机模块；混频及变频模块；高频功放模块；综合实验模块。本实验系统的实验内容是根据高等教育出版社的《高频电子线路》一书而设计的。本实验箱共设置了二十个实验：其中有十九个单元实验，是为配合课程而设计的，主要帮助学生理解和加深课堂所学的内容；五个系统实验是让学生了解每个复杂的无线收发系统都是由一个个单元电路组成的。此外，学生还可以根据我们所提供的单元电路自行设计系统实验。本实验系统力求电路原理清楚，重点突出，实验内容丰富。其电路设计构思新颖、技术先进、波形测量点选择准确，具有一定的代表性。同时，注重理论分析与实际动手相结合，以理论指导实践，以实践验证基本原理，旨在提高学生分析问题、解决问题的能力已及动手能力。由于编者水平有限，书中难免存在一些缺点和错误，希望广大读者批评指正。编者2011年9月武汉凌特电子技术有限公司LTE-GP-03A高频电子线路系统实验指导书2实验注意事项1、本实验系统接通电源前请确保电源插座接地良好。2、每次安装实验模块之前应确保主机箱右侧的交流开关处于断开状态。为保险起见，建议拔下电源线后再安装实验模块。3、安装实验模块时，模块右边的电源开关要拨置上方，将模块四角的螺孔和母板上的铜支柱对齐，然后用螺钉固定。确保四个螺钉拧紧，以免造成实验模块与电源或者地接触不良。经仔细检查后方可通电实验。4、各实验模块上的电源开关、拨码开关、复位开关、自锁开关、手调电位器和旋转编码器均为磨损件，请不要频繁按动或旋转。5、请勿直接用手触摸芯片、电解电容等元件，以免造成损坏。6、各模块中的贴片可调电容是出厂前调试使用的。出厂后的各实验模块功能已调至最佳状态，无需另行调节这些电位器，否则将会对实验结果造成严重影响。若已调动请尽快复原；若无法复原，请与指导老师或直接与我公司联系。7、在关闭各模块电源之后，方可进行连线。连线时在保证接触良好的前提下应尽量轻插轻放，检查无误后方可通电实验。拆线时若遇到连线与孔连接过紧的情况，应用手捏住线端的金属外壳轻轻摇晃，直至连线与孔松脱，切勿旋转及用蛮力强行拔出。8、按动开关或转动电位器时，切勿用力过猛，以免造成元件损坏。武汉凌特电子技术有限公司LTE-GP-03A高频电子线路系统实验指导书3目录高频电子线路实验箱简介........................................................................................................................1实验一高频小信号调谐放大器实验....................................................................................................10实验二集成选频放大器......................................................................................................................19实验三二极管双平衡混频器..............................................................................................................24实验四模拟乘法混频..........................................................................................................................30实验五三点式正弦波振荡器..............................................................................................................36实验六晶体振荡器与压控振荡器......................................................................................................39实验七非线性丙类功率放大器实验..................................................................................................42实验八线性宽带功率放大器..............................................................................................................50实验九集电极调幅实验.................................................................
