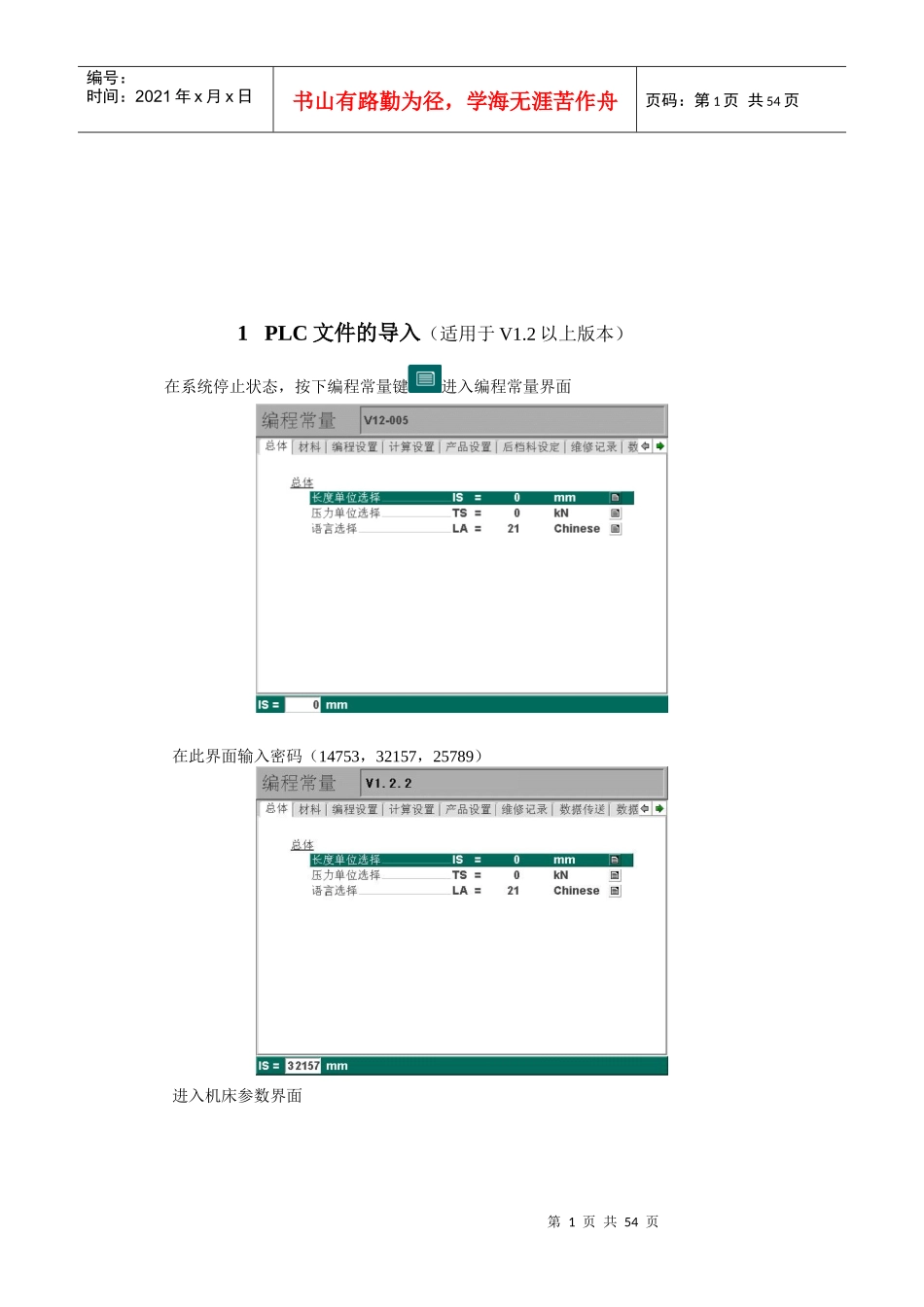

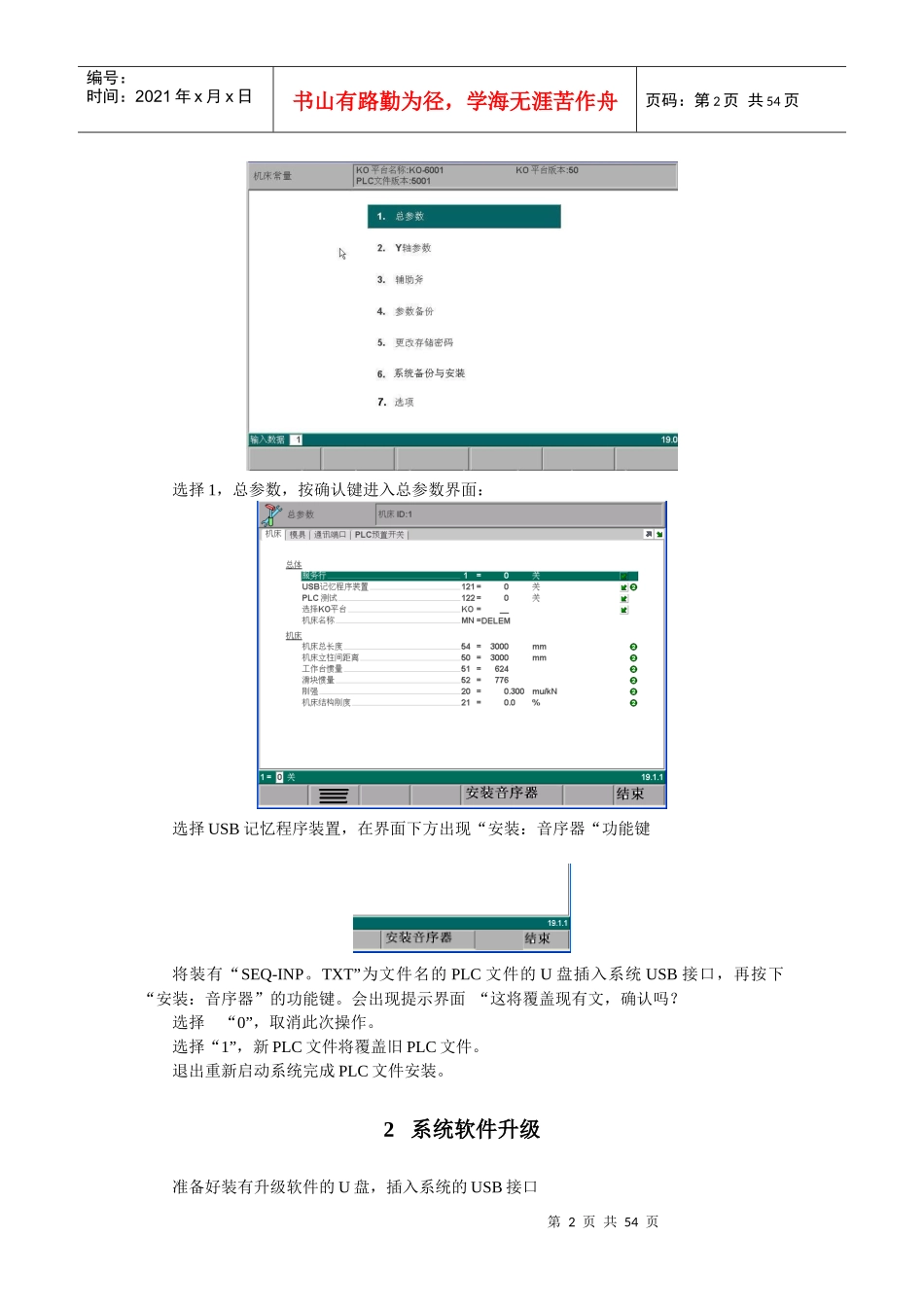

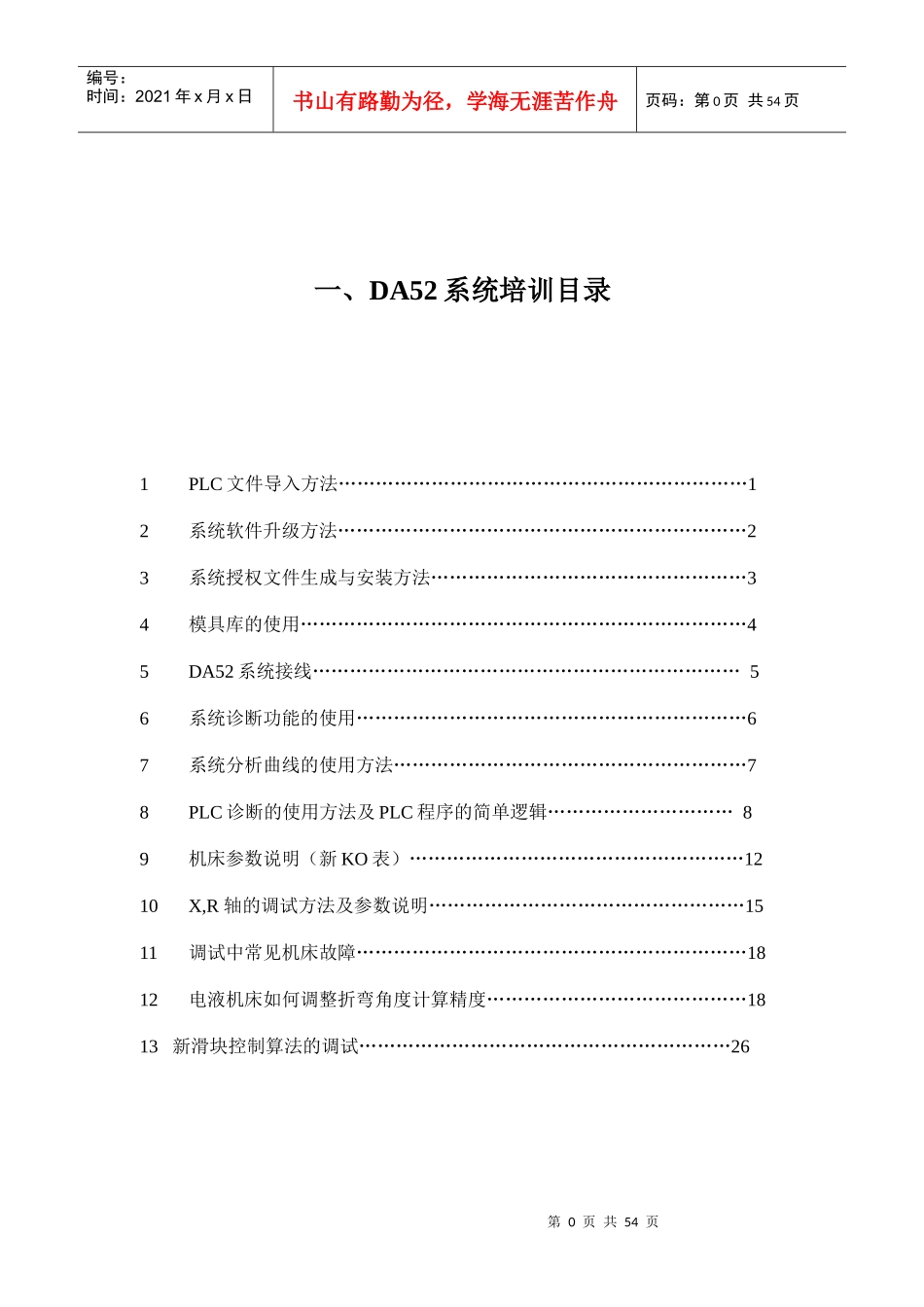

第0页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共54页一、DA52系统培训目录1PLC文件导入方法…………………………………………………………12系统软件升级方法…………………………………………………………23系统授权文件生成与安装方法……………………………………………34模具库的使用………………………………………………………………45DA52系统接线……………………………………………………………56系统诊断功能的使用………………………………………………………67系统分析曲线的使用方法…………………………………………………78PLC诊断的使用方法及PLC程序的简单逻辑…………………………89机床参数说明（新KO表）………………………………………………1210X,R轴的调试方法及参数说明……………………………………………1511调试中常见机床故障………………………………………………………1812电液机床如何调整折弯角度计算精度……………………………………1813新滑块控制算法的调试……………………………………………………26第1页共54页第0页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页1PLC文件的导入（适用于V1.2以上版本）在系统停止状态，按下编程常量键进入编程常量界面在此界面输入密码（14753，32157，25789）进入机床参数界面第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页选择1，总参数，按确认键进入总参数界面：选择USB记忆程序装置，在界面下方出现“安装：音序器“功能键将装有“SEQ-INP。TXT”为文件名的PLC文件的U盘插入系统USB接口，再按下“安装：音序器”的功能键。会出现提示界面“这将覆盖现有文，确认吗？选择“0”，取消此次操作。选择“1”，新PLC文件将覆盖旧PLC文件。退出重新启动系统完成PLC文件安装。2系统软件升级准备好装有升级软件的U盘，插入系统的USB接口第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页进入机床参数界面选择“系统备份和安装”进入备份与安装界面按下“MAKEBACKUP”备份旧系统软件，按“CONTINUE”进入新软件升级界面选择“1”备份旧系统；选择“0”自动进行升级，完成后系统自动重启第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页3授权的生成及安装进入系统机床参数界面，选择“7。选项”，进入“选项界面”按下“要求选项”功能键进入授权生成安装界面在对话框输入授权代码，按下“生成：UIR”键，生成UIR文件，到certificates.delem.com生成授权证书，再用“导入：证书”功能键将授权证书输入系统。4模具库在系统为停止状态时，按下，可进入模具，重复按此键可在上下模之间切换第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页它的编写方式与DA51相同，为数据填写方式。DA52系统出现系统崩溃，无法直接升级的状况则按以下步骤处理：1按住清除键2系统上电（系统提示输入密码：25789）3系统提示格式化系统4按正常程序升级软件5安装授权文件5DA52系统接线第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页DA52及DA56的ANALOG-B中的15#脚为阀放大器使能输入端，如需使用系统内置阀放大器此端子需加入24V电源。第7页共54页第6页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共54页6系统诊断功能DA52系统进入诊断界面直接在编程常量界面输入密码741上图对应的是BOSCH阀的诊断界面第8页共54页第7页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共54页上图对应的是HERBIGER阀的诊断界面如何使用诊断功能？数字输入信号：可以通过其状态0-1的变化判断外部信号或输入端口好坏。数字输出信号：可以用确认键将光标所在位置的端口强制输出（0-1），以测试端口及外部电路是否正常。IN1A-IN2B为模拟量输入OUTAN1OUTAN2为伺服轴的模拟量...
