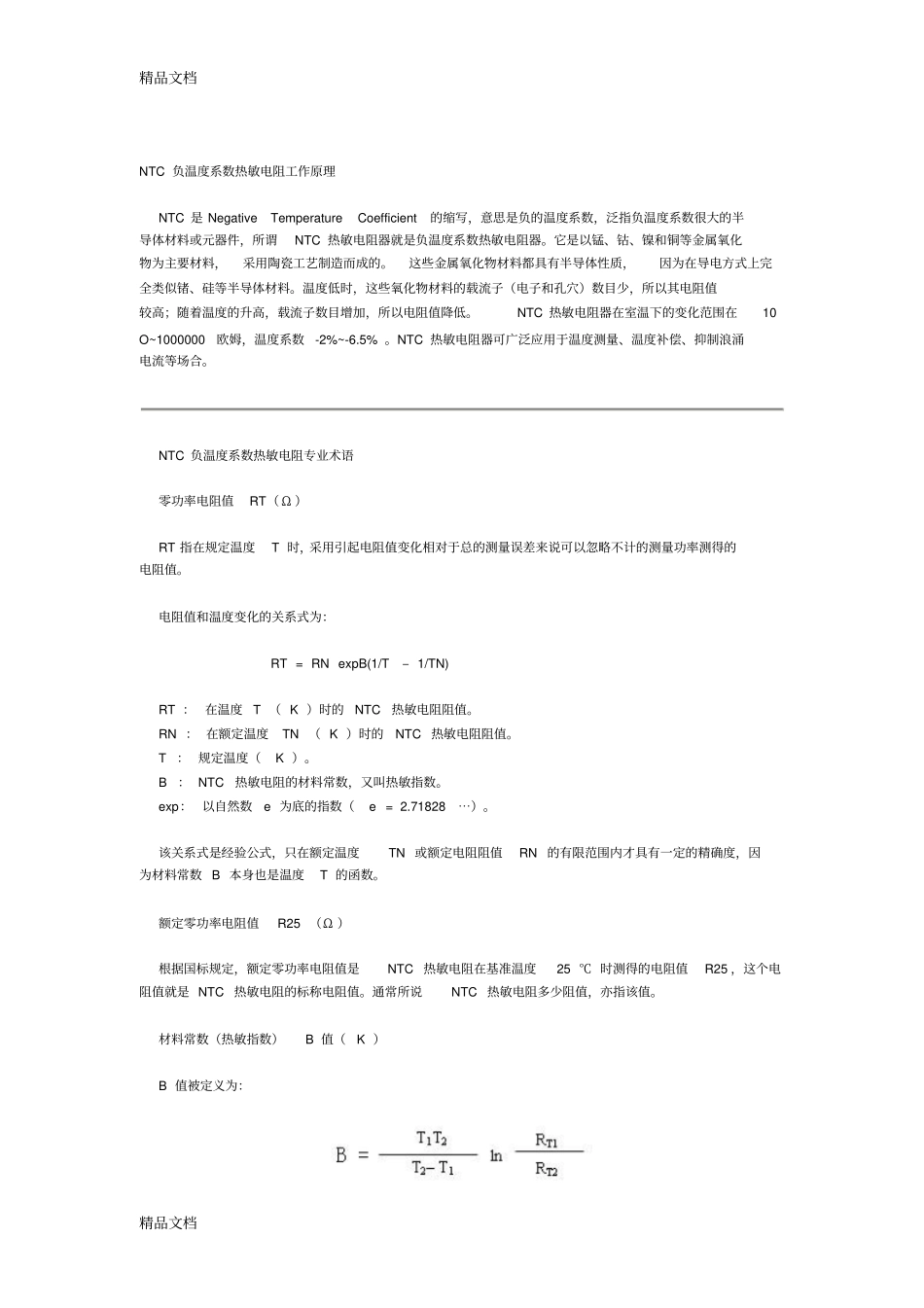

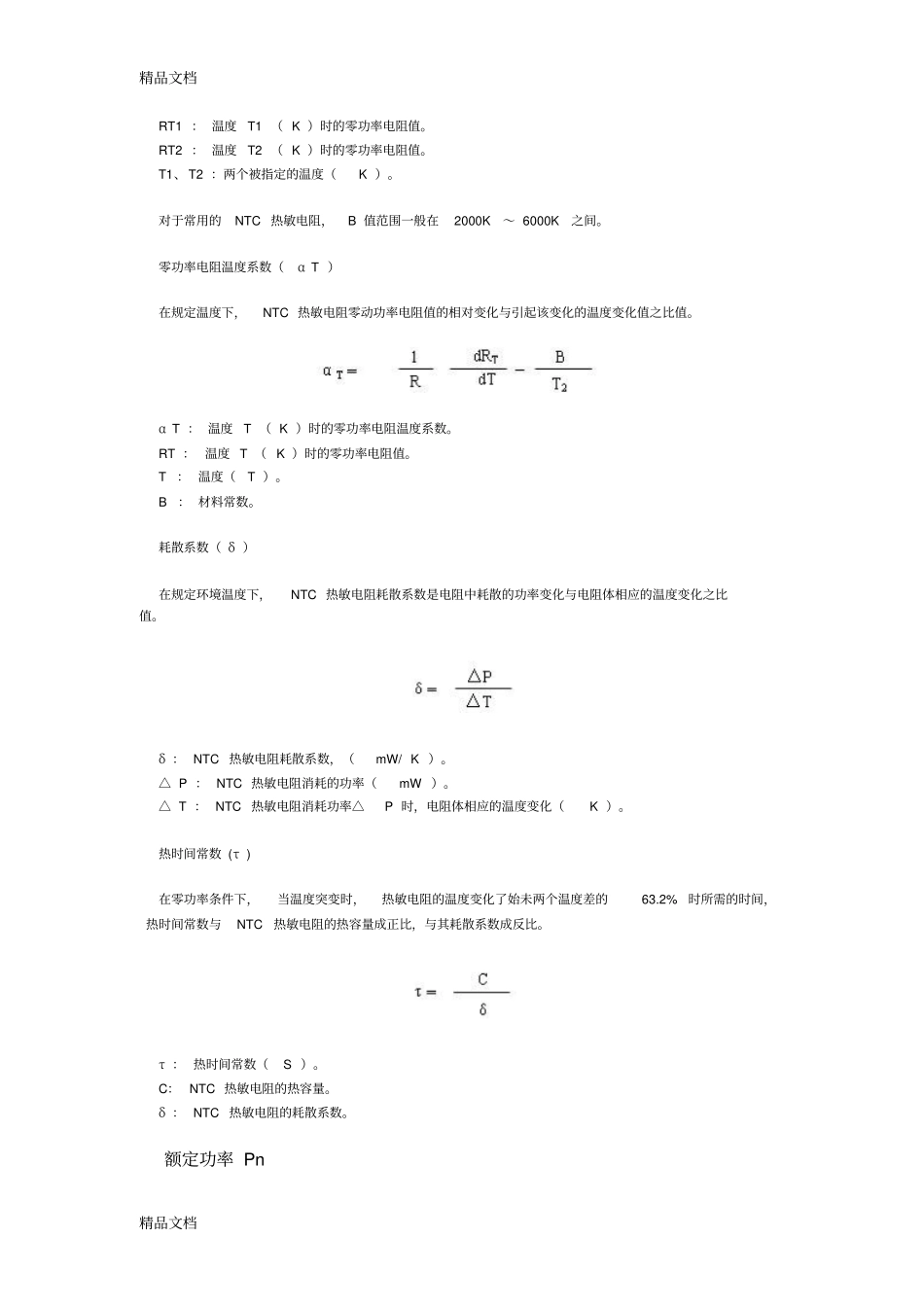

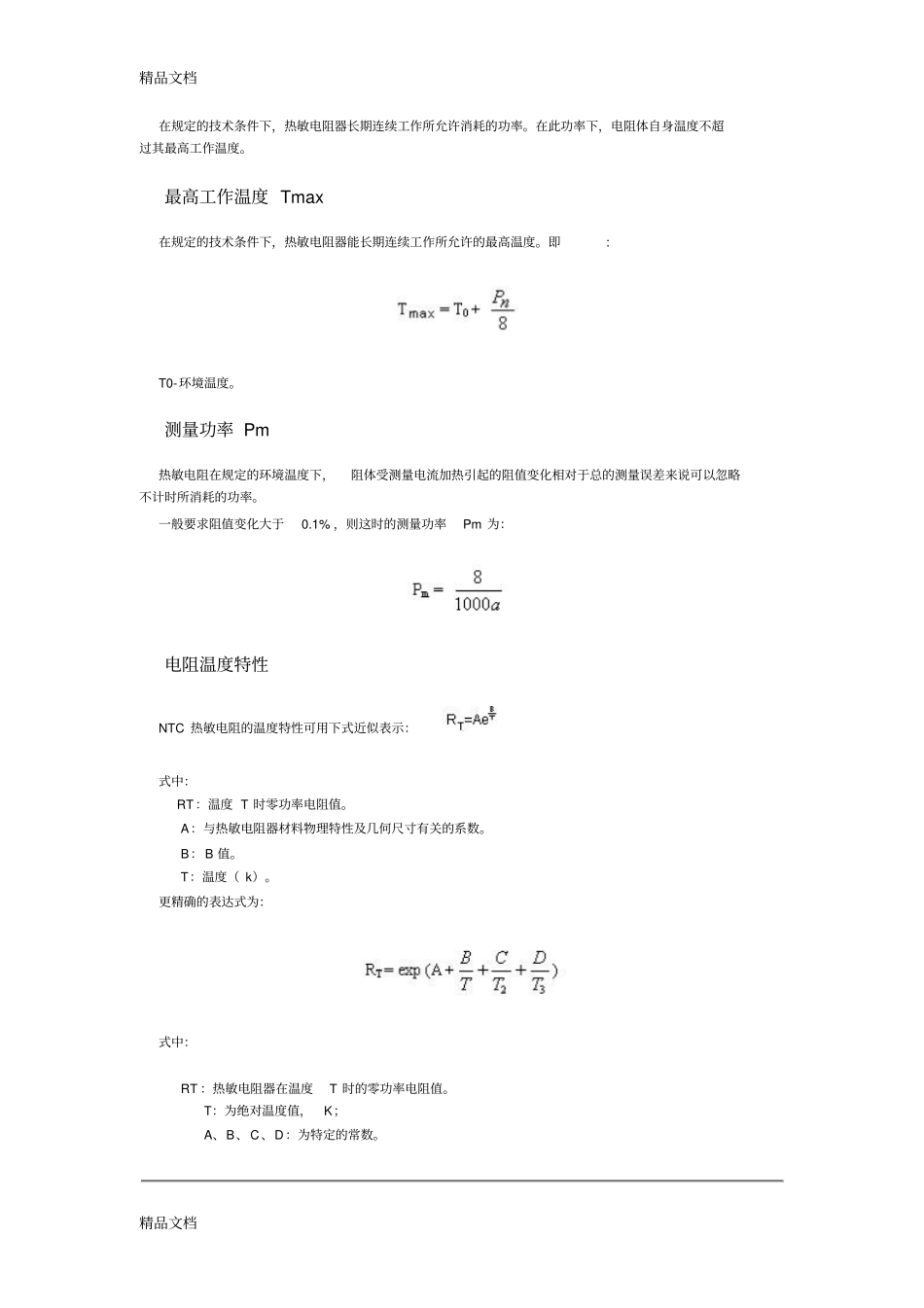

精品文档精品文档NTC负温度系数热敏电阻工作原理NTC是NegativeTemperatureCoefficient的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。NTC热敏电阻器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6.5%。NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。NTC负温度系数热敏电阻专业术语零功率电阻值RT（Ω）RT指在规定温度T时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。电阻值和温度变化的关系式为：RT=RNexpB(1/T–1/TN)RT：在温度T（K）时的NTC热敏电阻阻值。RN：在额定温度TN（K）时的NTC热敏电阻阻值。T：规定温度（K）。B：NTC热敏电阻的材料常数，又叫热敏指数。exp：以自然数e为底的指数（e=2.71828⋯）。该关系式是经验公式，只在额定温度TN或额定电阻阻值RN的有限范围内才具有一定的精确度，因为材料常数B本身也是温度T的函数。额定零功率电阻值R25（Ω）根据国标规定，额定零功率电阻值是NTC热敏电阻在基准温度25℃时测得的电阻值R25，这个电阻值就是NTC热敏电阻的标称电阻值。通常所说NTC热敏电阻多少阻值，亦指该值。材料常数（热敏指数）B值（K）B值被定义为：精品文档精品文档RT1：温度T1（K）时的零功率电阻值。RT2：温度T2（K）时的零功率电阻值。T1、T2：两个被指定的温度（K）。对于常用的NTC热敏电阻，B值范围一般在2000K～6000K之间。零功率电阻温度系数（αT）在规定温度下，NTC热敏电阻零动功率电阻值的相对变化与引起该变化的温度变化值之比值。αT：温度T（K）时的零功率电阻温度系数。RT：温度T（K）时的零功率电阻值。T：温度（T）。B：材料常数。耗散系数（δ）在规定环境温度下，NTC热敏电阻耗散系数是电阻中耗散的功率变化与电阻体相应的温度变化之比值。δ：NTC热敏电阻耗散系数，（mW/K）。△P：NTC热敏电阻消耗的功率（mW）。△T：NTC热敏电阻消耗功率△P时，电阻体相应的温度变化（K）。热时间常数(τ)在零功率条件下，当温度突变时，热敏电阻的温度变化了始未两个温度差的63.2%时所需的时间，热时间常数与NTC热敏电阻的热容量成正比，与其耗散系数成反比。τ：热时间常数（S）。C：NTC热敏电阻的热容量。δ：NTC热敏电阻的耗散系数。额定功率Pn精品文档精品文档在规定的技术条件下，热敏电阻器长期连续工作所允许消耗的功率。在此功率下，电阻体自身温度不超过其最高工作温度。最高工作温度Tmax在规定的技术条件下，热敏电阻器能长期连续工作所允许的最高温度。即:T0-环境温度。测量功率Pm热敏电阻在规定的环境温度下，阻体受测量电流加热引起的阻值变化相对于总的测量误差来说可以忽略不计时所消耗的功率。一般要求阻值变化大于0.1%，则这时的测量功率Pm为：电阻温度特性NTC热敏电阻的温度特性可用下式近似表示：式中：RT：温度T时零功率电阻值。A：与热敏电阻器材料物理特性及几何尺寸有关的系数。B：B值。T：温度（k）。更精确的表达式为：式中：RT：热敏电阻器在温度T时的零功率电阻值。T：为绝对温度值，K；A、B、C、D：为特定的常数。精品文档精品文档NTC负温度系数热敏电阻R-T特性B值相同，阻值不同的R-T特性曲线示意图相同阻值，不同B值的NTC热敏电阻R-T特性曲线示意图精品文档精品文档温度测量、控制用NTC热敏电阻器外形结构环氧封装系列NTC热敏电阻精品文档精品文档玻璃封装系列NTC热敏电阻应用电路原理图温度测量（惠斯登电桥电路）精品文档精品文档温度控制应用设计电子温度计、电子万年历、电子钟温度显示、电子礼品；冷暖设备、加热恒温电器；汽车电子温度测控电路；温度传感器、温度仪表；医疗电子设备、电子盥洗设备；手机电池及充电电器。
