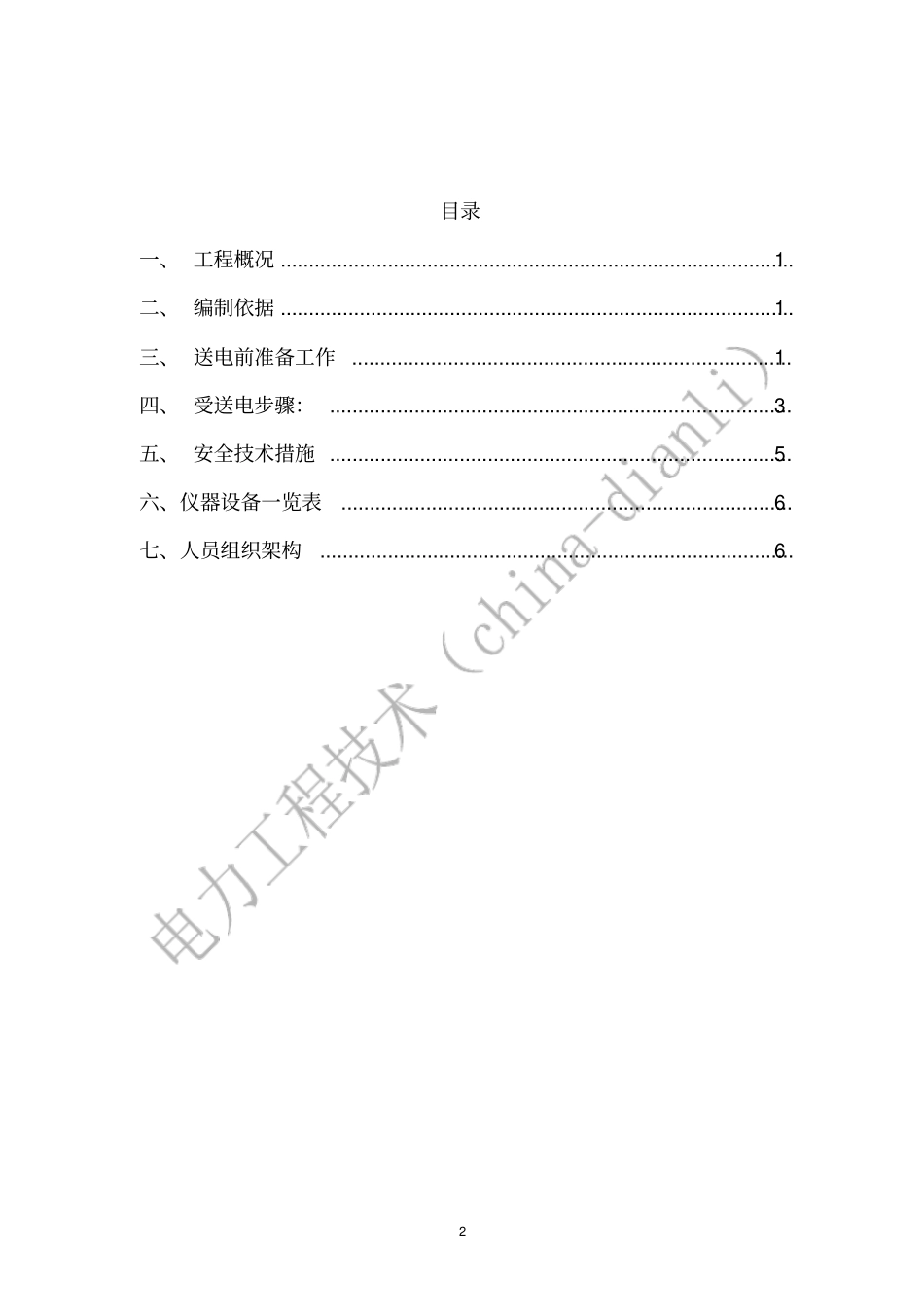

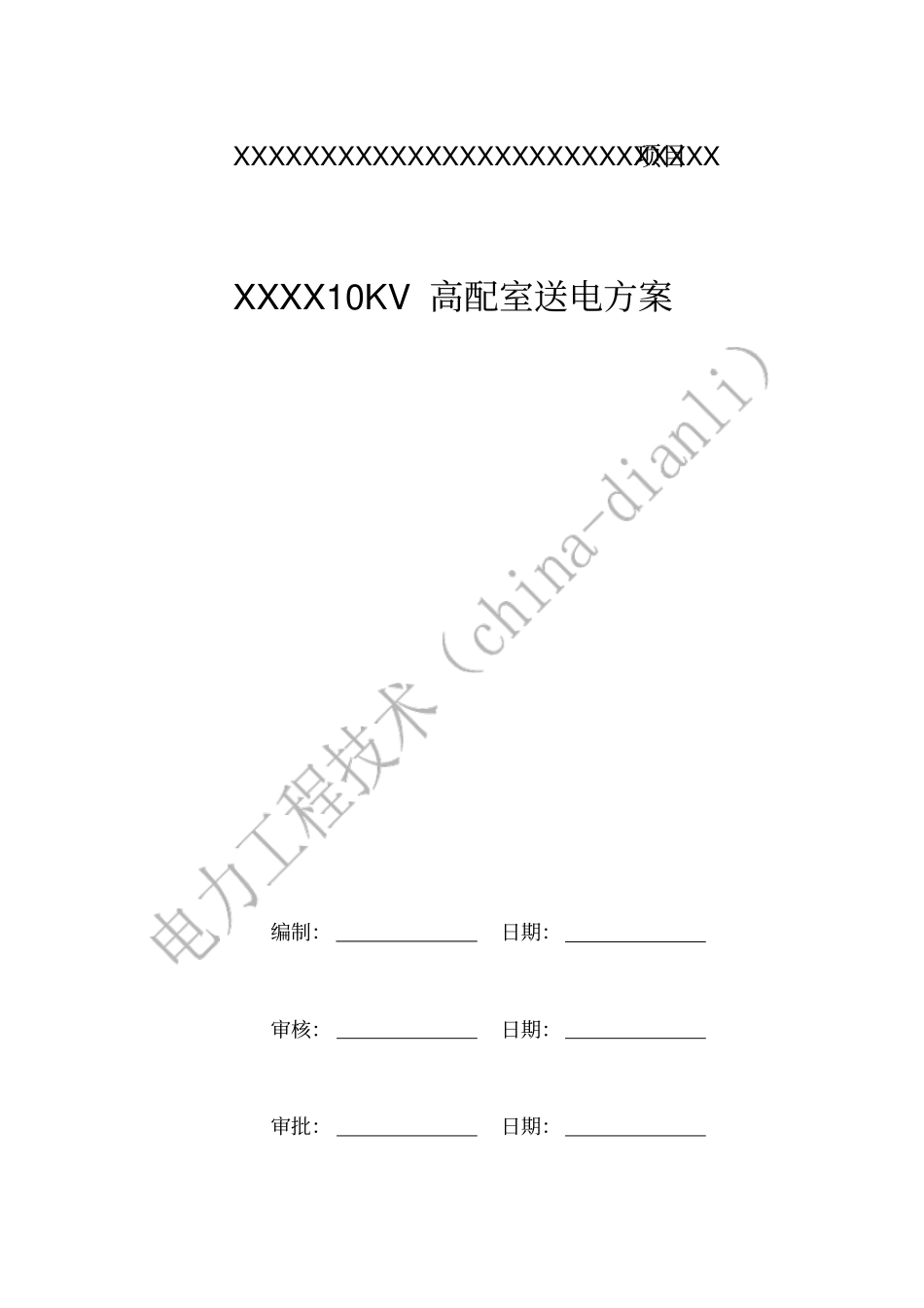

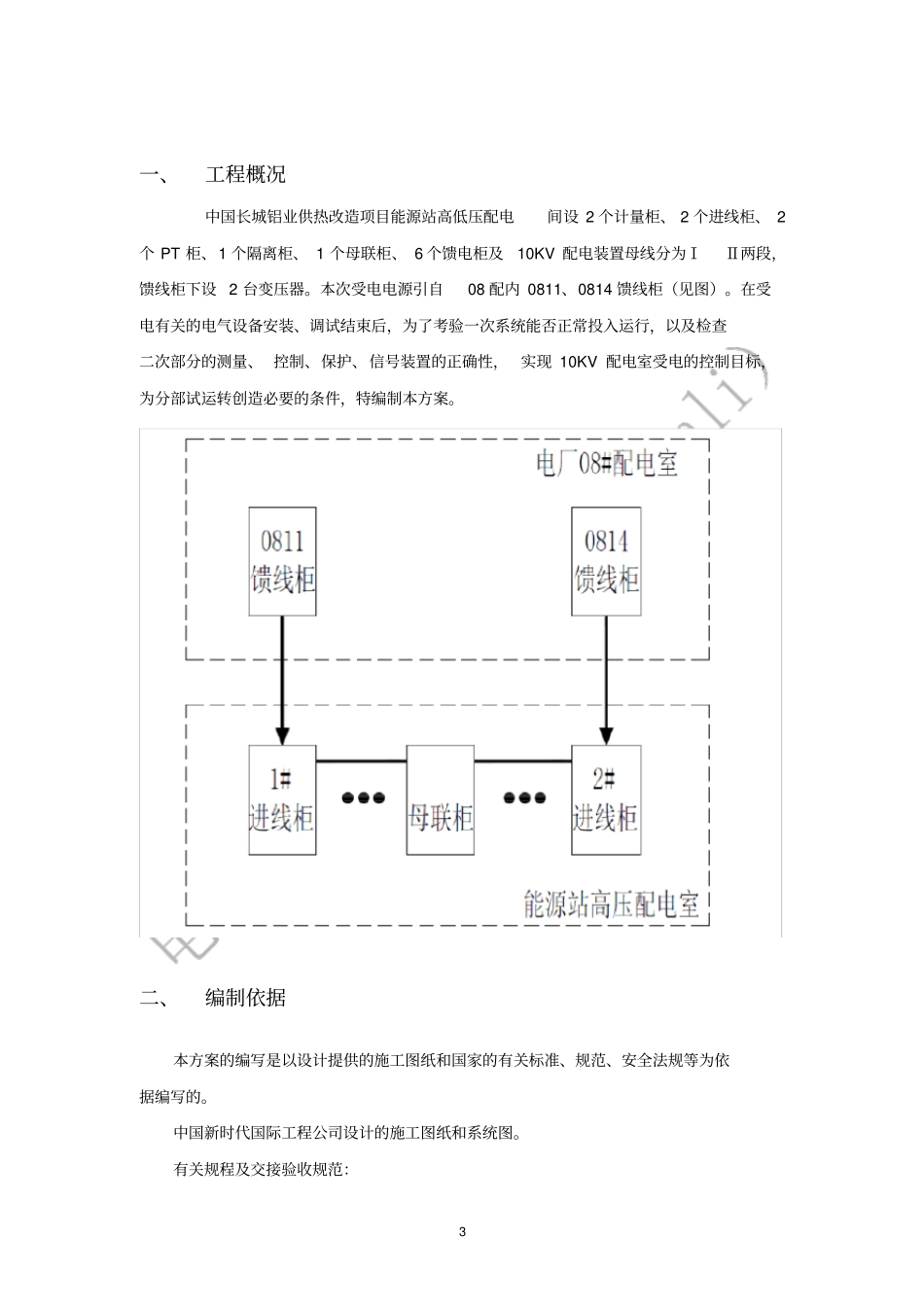

XXXXXXXXXXXXXXXXXXXXXXXXXXXX项目XXXX10KV高配室送电方案编制：日期：审核：日期：审批：日期：2目录一、工程概况...........................................................................................1二、编制依据...........................................................................................1三、送电前准备工作..............................................................................1四、受送电步骤：..................................................................................3五、安全技术措施..................................................................................5六、仪器设备一览表................................................................................6七、人员组织架构....................................................................................63一、工程概况中国长城铝业供热改造项目能源站高低压配电间设2个计量柜、2个进线柜、2个PT柜、1个隔离柜、1个母联柜、6个馈电柜及10KV配电装置母线分为ⅠⅡ两段，馈线柜下设2台变压器。本次受电电源引自08配内0811、0814馈线柜（见图）。在受电有关的电气设备安装、调试结束后，为了考验一次系统能否正常投入运行，以及检查二次部分的测量、控制、保护、信号装置的正确性，实现10KV配电室受电的控制目标，为分部试运转创造必要的条件，特编制本方案。二、编制依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据编写的。中国新时代国际工程公司设计的施工图纸和系统图。有关规程及交接验收规范：42.1：《电气装置安装工程盘、柜二次回路接线施工及验收规范》GB50171-20122.2：《电气装置安装工程高压电器施工及验收规范》GB50147-20102.3：《电气装置安装工程低压电气施工及验收规范》GB20254-20142.4:《建筑电气工程施工质量验收规范》GB50303-20152.5:《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20102.6:《电气装置安装工程电气设备交接验收标准》GB50150-20163、设备厂家所附带的技术文件资料。4、有关的电气试验，运行安全操作规程。三、送电前准备工作1：电气试验1.1：2500V-5000V高压绝缘电阻测试仪，交流耐压试验设备，直流高压试验器，继电器综合测试仪，放电棒，标准电压表，使用经过试验合格的高压绝缘鞋，高压绝缘手套，防护眼镜。1.2、电气调校试验程序如下：52：10KV高低压配电室受电条件1）现场清理完毕，已经清除一切障碍物，盖好盖板，用吸尘器清除柜内及高压母线上的灰尘，擦拭干净高压柜，并且彻底打扫配电室内卫生，挡鼠板安装完毕，防护窗安装完毕并且符合相关规范。2）经0811、0814馈电柜引入能源站高低压配电室的10KV电缆耐压试验完毕且合格。3）已经对直流屏预充电，充电时间48h以上。4）高压配室外的接地电阻符合规范要求。5）已经准备好高压绝缘鞋、高压绝缘手套、眼镜等送电工具。6）所有的受电设备，均做完各项单体试验且合格，并有正式试验报告供有关部门审查。7）受电系统已经做完模拟试验且符合设计图纸的功能要求，并取得设计方有关的技术图纸审核10KV系统直流系统高压电缆试验避雷器试验变压器试验电压互感器试验电流互感器试验过电压保护器试验综合保护继电器校验直流充电柜试验蓄电池充放电保护操作整组试验10KV系统受电试验6负责部门的确认。8）配电室的信号、直流系统项工作正常。以保证送电成功。其整流系统的电源，送电前由可靠的临时电源供给，待受电完毕，倒至正式电源（所用变供电）。9）所有母线的交接试验，均执行国家有关规范的条款。10）各开关均在试验位置，且能保证推拉灵活，各插头接触良好，接地刀闸位置正确。11）准备必要的2500V-5000V高压摇表工具仪器和施工技术图纸资料。12）高压进线柜之间和母联柜之间的连锁、母联柜和隔离柜之间的连锁、所用变压器的高低压侧连锁功能符合设计要求。13）根据设计院提供的继电保护整定值表对所有要求修改定值的高压柜综保装置进行修改校验，并经供电业主方检查确认。...
