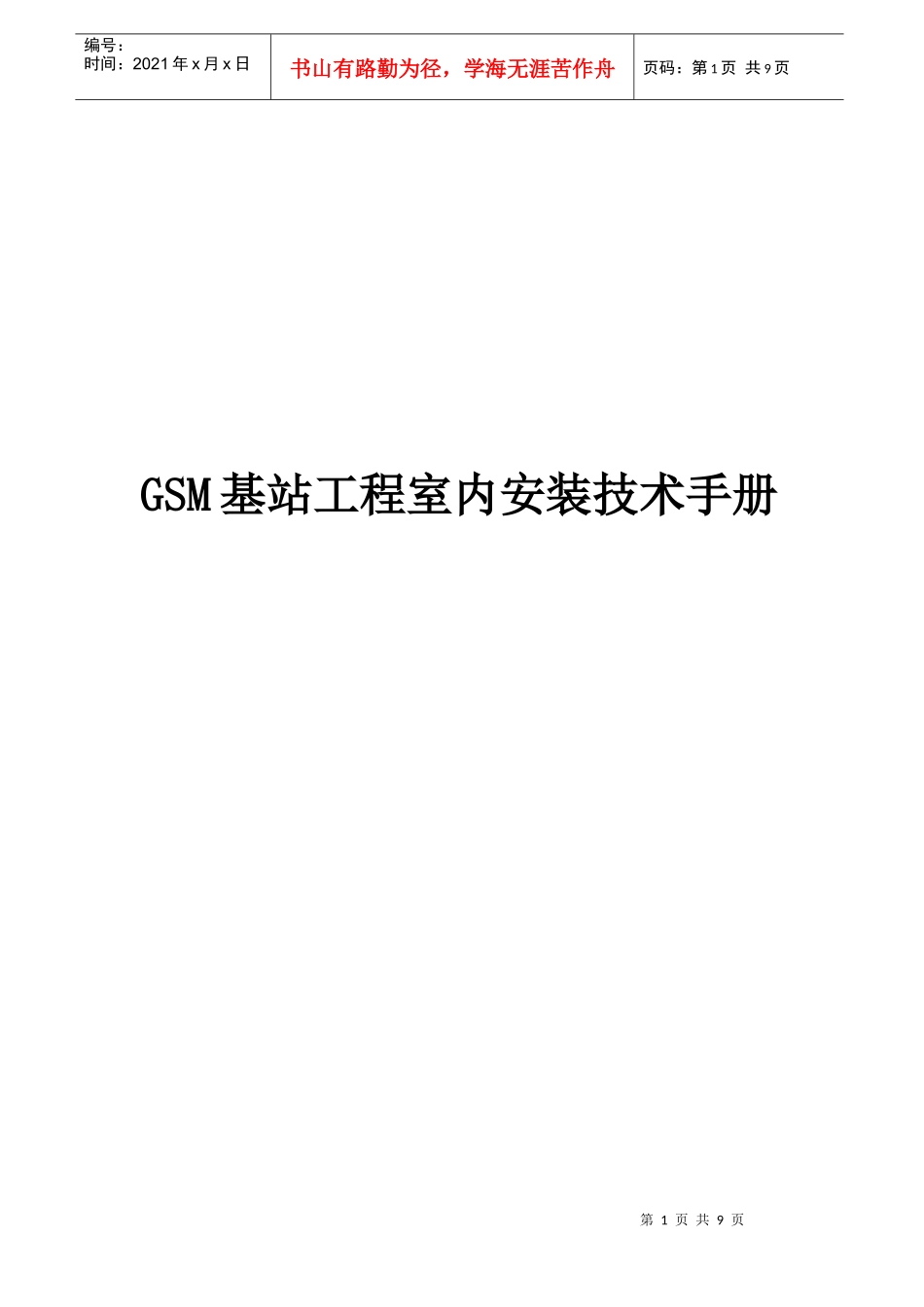

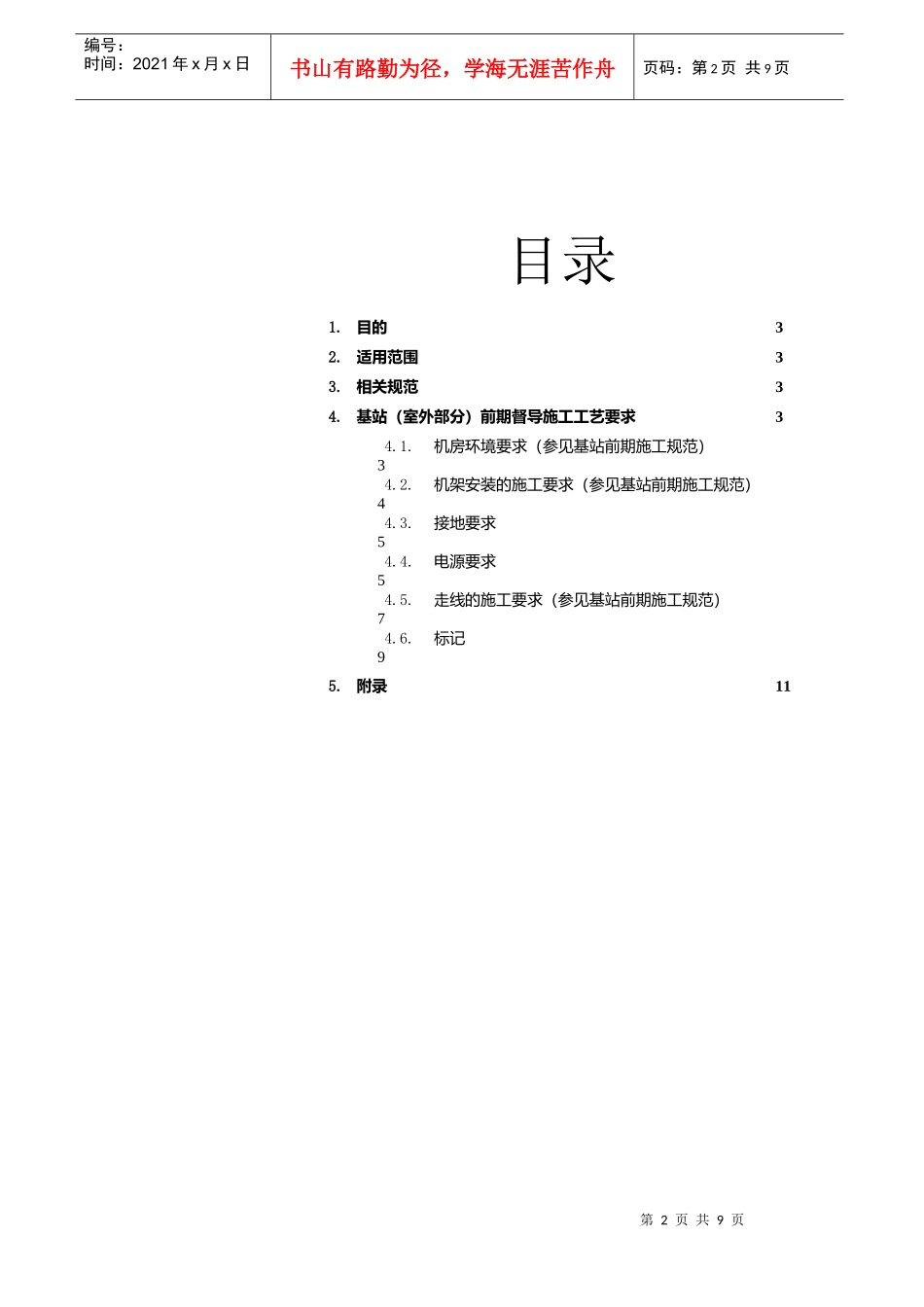

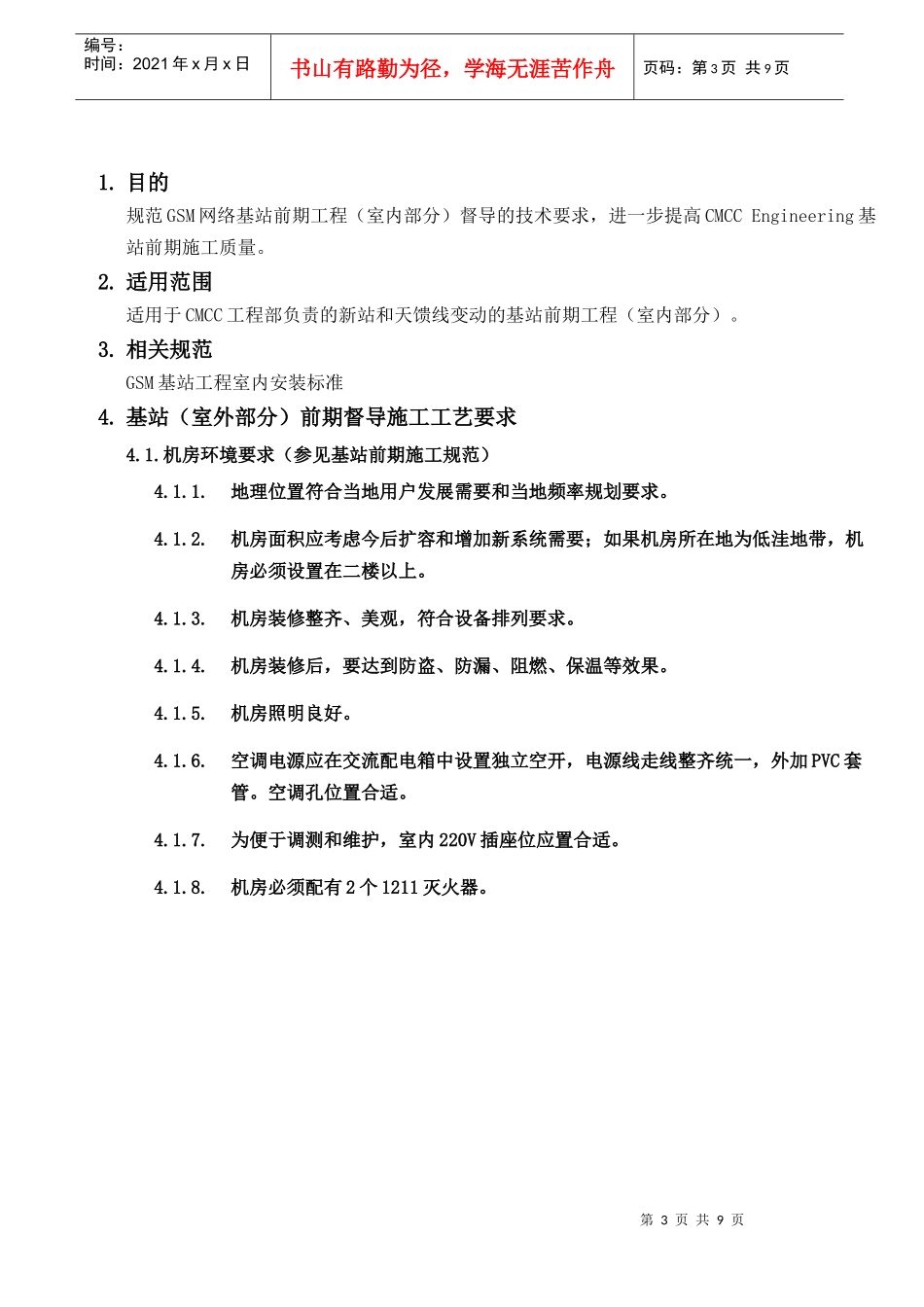

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页GSM基站工程室内安装技术手册第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录1.目的32.适用范围33.相关规范34.基站（室外部分）前期督导施工工艺要求34.1.机房环境要求（参见基站前期施工规范）34.2.机架安装的施工要求（参见基站前期施工规范）44.3.接地要求54.4.电源要求54.5.走线的施工要求（参见基站前期施工规范）74.6.标记95.附录11第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1.目的规范GSM网络基站前期工程（室内部分）督导的技术要求，进一步提高CMCCEngineering基站前期施工质量。2.适用范围适用于CMCC工程部负责的新站和天馈线变动的基站前期工程（室内部分）。3.相关规范GSM基站工程室内安装标准4.基站（室外部分）前期督导施工工艺要求4.1.机房环境要求（参见基站前期施工规范）4.1.1.地理位置符合当地用户发展需要和当地频率规划要求。4.1.2.机房面积应考虑今后扩容和增加新系统需要；如果机房所在地为低洼地带，机房必须设置在二楼以上。4.1.3.机房装修整齐、美观，符合设备排列要求。4.1.4.机房装修后，要达到防盗、防漏、阻燃、保温等效果。4.1.5.机房照明良好。4.1.6.空调电源应在交流配电箱中设置独立空开，电源线走线整齐统一，外加PVC套管。空调孔位置合适。4.1.7.为便于调测和维护，室内220V插座位应置合适。4.1.8.机房必须配有2个1211灭火器。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页4.1.9.楼板荷重（均重）大于450Kg/M2。否则，主设备和整流器安装位置必须铺设槽钢加固；机房承重小于1000Kg/M2的机房，蓄电池安装必须平铺并加槽钢。4.1.10.整流器位置设计以不影响主设备扩容为原则。4.1.11.传输设备位置设计以不影响主设备扩容为原则。4.1.12.空调孔和室外机位置合理。4.2.机架安装的施工要求（参见基站前期施工规范）4.2.1.机架放置应按图施工，如遇特殊情况应与工程负责人、设计部门协商，作适当的修改，并做好书面记录。4.2.2.机架排列（按照设计要求）：除HorizenMacro外，从右到左紧靠排列。对于HorizenMacro基站，机架并排放置时，机架间距5-10cm。4.2.3.机架间距（按照设计要求）4.2.3.1.后部与墙间距不小于0.6M4.2.3.2.前部与墙间距不小于1M4.2.3.3.每排机架两恻与墙间距不小于0.5M4.2.3.4.电源架与机架间距不小于0.05M4.2.4.机架安装4.2.4.1.由4个螺钉固定在地基上。4.2.4.2.机架固定要稳定，用手摇晃机架，机架不晃动。4.2.4.3.机架水平误差应小于2mm，垂直误差应小于3mm。4.3.接地要求4.3.1.总则4.3.1.1.基站内部接地线连到室内主接地排，室内主接地排连到外部接地系统。4.3.1.2.地气铜排大小适中，上有9个直径为8mm的孔。4.3.2.机架保护地第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页4.3.2.1.各机架独立接地分别连接到室内主接地排。4.3.2.2.接地线线径为不小于16mm2的多股铜线。4.3.2.3.接地线的颜色为绿色。4.3.2.4.接地线的铜接头（铜鼻子）要用胶带或热缩套管封紧。4.3.2.5.电源架到室内主接地排的线径为不小于70mm2多股铜导线。4.3.2.6.基站外部接地体到基站内部的主接地排的线径不小于70mm2。4.3.2.7.接地线与接地排的连接必须除去漆或氧化层，并保持紧固连接，保持接地良好。4.3.2.8.接地线不与交流中性线相连。4.3.2.9.接地线不能复接。4.3.3.直流工作地（参见电源中直流电源部分）4.3.4.交流工作地（参见电源中交流电源部分）4.4.电源要求4.4.1.绝缘胶带的颜色要和线的颜色一致。4.4.2.直流电源4.4.2.1.工作电压为＋27V：0V为黑色线，＋27V为红色线。4.4.2.2.工作电压为－48V：0V为黑色线，－48V为红色线。4.4.2.3.开关的顺序要与机架的顺序一致，并有标识。4.4.2.4.蓄电池线径：纯基站不小于95mm2，与BSC合用机房的应为120mm2。4.4.2.5.直流工作地电池地不与交流中性线相连。接地线与机架连接处要用塑料套。4.4.3.交流电源4.4.3.1...
