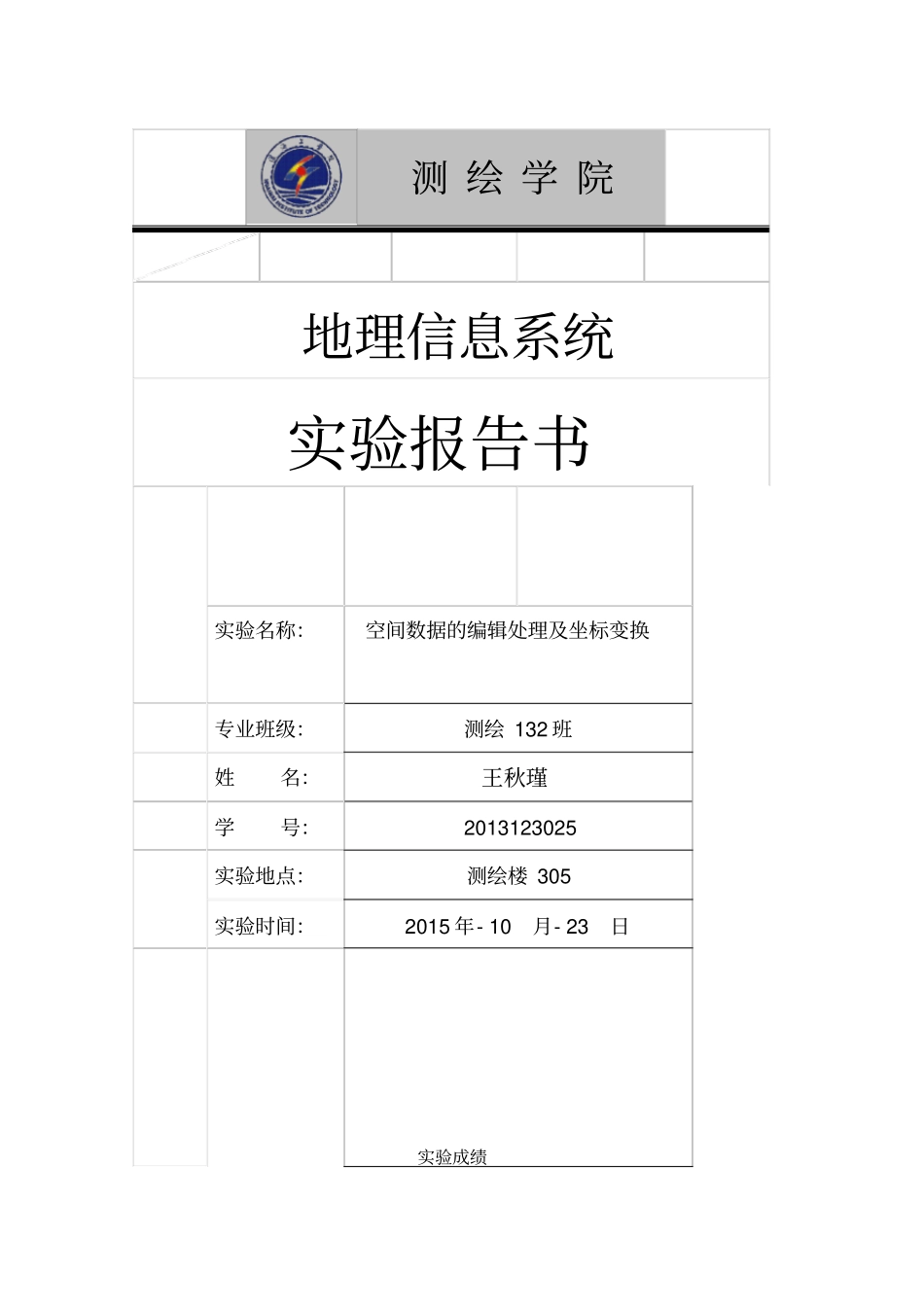

实验三--空间数据的编辑处理及坐标变换测绘学院地理信息系统实验报告书实验名称：空间数据的编辑处理及坐标变换专业班级：测绘132班姓名：王秋瑾学号：2013123025实验地点：测绘楼305实验时间：2015年-10月-23日实验成绩地理信息系统教研室-0-实验三空间数据的编辑处理及坐标变换一、实验目的1.利用ArcCatalog管理地理空间数据库，理解PersonalGeodatabse空间数据库模型的有关概念。2.掌握在ArcMap中编辑属性数据的基本操作。3数据入库4数据编辑及拓扑建立5坐标转换二、总结实验过程中出现的专业术语，要求英语和汉语对照出现PersonalGeodatabse个人数据库New新建FeatureDataset要素数据集Featureclass要素类Torerance容差ResettoDefault设置为默认值Topology拓扑Import导入Single单一multiple多个AddRule增加规则MustNotOverlap禁止重叠MustNotHaveGaps不许有间隔MustCoverEachOther须相互覆盖MustBeCoveredBy必须被覆盖RuleDescription规则说明Remove清除Editverticles编辑顶点ReshapeFeatureTools重塑特征工具Cutpolygons切多边形RotateTools旋转工具CreateFeatures创建特征要素DataManagementTools数据管理工具ProjectionsandTransformation预测与改造DefineProjection定义投影三、实验步骤以及过程1.空间数据库的建立、属性编辑建立数据库：在catalog中右击你想建立数据库的文件方法：建立个人数据库（personalgeodatabase）——右击个人数据库---NEW---FEATUREDATASET(建立要素数据集)——右击数据集—NEWFEATURECLASS（要素类）右击个人数据库---NEW---TABLE（关系表）过程：如下图：-1-图1新建数据库-2-图3设置新建的数据集的属性2数据入库方法：右键点击你建立的FEATUREDATASET，选择import，选择你的.SHP入库。（利用实验2中矢量化得到的.SHP文件）。过程：如下图图4导入数据图3数据编辑方法：第一种方法是在arcmap中加载你的矢量化文件，直接利用editor工具进行。第二种方法是先把矢量数据入库，然后建立拓扑关系，然后在编辑错误。步骤：1）拓扑关系建立把矢量化后的数据文件从arcmap的列表中移除。在arccatalog中的featuredatabase的文件上右键，new-topology（建立拓扑关系-3-2）把arcmap中的文件都Remove。然后去你的个人数据库找你的拓扑文件，添加到arcmap中，查看错误的地方3）错误编辑主要是把出现的错误进行修改。例如不闭合的，悬挂的线段等错误。利用editor和topology两个工具条。第二种方法过程如下：图5建立拓扑关系图-4-图6修改等高线图备注：1.后面出来的对话框中需要设置拓扑建立的规则（rules），先选notoverlap点击ok；第二次再选择mustnothavedangles，点击ok2.editor和topology两个工具条可以通过右击工具栏空白处选择3.如果在选择了拓扑规则之后，你的图上并没有出现错误提示，可能是因为你选择的规则，你的文件中没有出现这种错误。4，投影变换――地理坐标系（1）数字化的数据没有投影信息（2）数字化的数据有投影信息步骤：在“投影”对话框中，依次设定输入要素类输出要素类,选择投影坐标（\ProjectedCoordinateSystems\GaussKruger\Beijing1954\Beijing1954GK-17N）,确定后，完成由地理坐标系西安1980到投影坐标系BEJING_1954_GK_17N的变换。-5--6-图7无投影信息图8有投影信息图9创建投影4.简要谈谈实验收获和体会本次实验内容为空间数据的编辑处理及坐标变换，有了前两次实验的基础，这次实验相对来说比较简单，空间数据的编辑处理是将我们实验二的矢量文件导入自个人数据库中的数据集，然后新建拓扑关系，找出文件出错的地方。在用editor修正等高线时，自己对的editor中的命令编辑掌握不熟练，整个实验做下来使我们学的理论知识得到及时巩固，加深对数据处理的认识。其次在空间数据的编辑处理中，建立个人数据库的过程，使自己对整个地图数据的组成及其处理方式有了一个简单的认识，收获很多。在坐标转换过程中，对建立project表时，要根据帮助仔细的完成。
