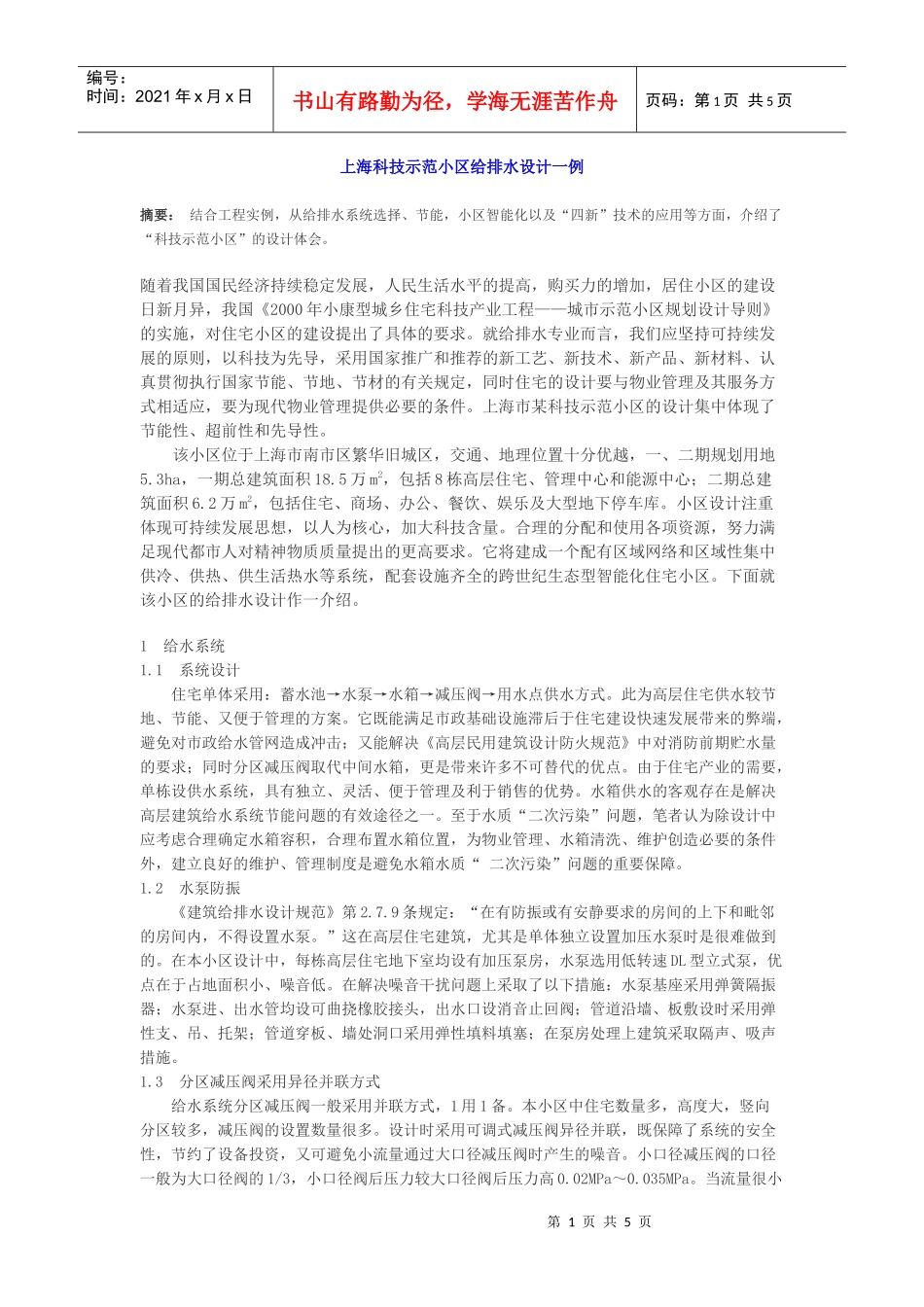

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页上海科技示范小区给排水设计一例摘要：结合工程实例，从给排水系统选择、节能，小区智能化以及“四新”技术的应用等方面，介绍了“科技示范小区”的设计体会。随着我国国民经济持续稳定发展，人民生活水平的提高，购买力的增加，居住小区的建设日新月异，我国《2000年小康型城乡住宅科技产业工程——城市示范小区规划设计导则》的实施，对住宅小区的建设提出了具体的要求。就给排水专业而言，我们应坚持可持续发展的原则，以科技为先导，采用国家推广和推荐的新工艺、新技术、新产品、新材料、认真贯彻执行国家节能、节地、节材的有关规定，同时住宅的设计要与物业管理及其服务方式相适应，要为现代物业管理提供必要的条件。上海市某科技示范小区的设计集中体现了节能性、超前性和先导性。该小区位于上海市南市区繁华旧城区，交通、地理位置十分优越，一、二期规划用地5.3ha，一期总建筑面积18.5万m2，包括8栋高层住宅、管理中心和能源中心；二期总建筑面积6.2万m2，包括住宅、商场、办公、餐饮、娱乐及大型地下停车库。小区设计注重体现可持续发展思想，以人为核心，加大科技含量。合理的分配和使用各项资源，努力满足现代都市人对精神物质质量提出的更高要求。它将建成一个配有区域网络和区域性集中供冷、供热、供生活热水等系统，配套设施齐全的跨世纪生态型智能化住宅小区。下面就该小区的给排水设计作一介绍。1给水系统1.1系统设计住宅单体采用：蓄水池→水泵→水箱→减压阀→用水点供水方式。此为高层住宅供水较节地、节能、又便于管理的方案。它既能满足市政基础设施滞后于住宅建设快速发展带来的弊端，避免对市政给水管网造成冲击；又能解决《高层民用建筑设计防火规范》中对消防前期贮水量的要求；同时分区减压阀取代中间水箱，更是带来许多不可替代的优点。由于住宅产业的需要，单栋设供水系统，具有独立、灵活、便于管理及利于销售的优势。水箱供水的客观存在是解决高层建筑给水系统节能问题的有效途径之一。至于水质“二次污染”问题，笔者认为除设计中应考虑合理确定水箱容积，合理布置水箱位置，为物业管理、水箱清洗、维护创造必要的条件外，建立良好的维护、管理制度是避免水箱水质“二次污染”问题的重要保障。1.2水泵防振《建筑给排水设计规范》第2.7.9条规定：“在有防振或有安静要求的房间的上下和毗邻的房间内，不得设置水泵。”这在高层住宅建筑，尤其是单体独立设置加压水泵时是很难做到的。在本小区设计中，每栋高层住宅地下室均设有加压泵房，水泵选用低转速DL型立式泵，优点在于占地面积小、噪音低。在解决噪音干扰问题上采取了以下措施：水泵基座采用弹簧隔振器；水泵进、出水管均设可曲挠橡胶接头，出水口设消音止回阀；管道沿墙、板敷设时采用弹性支、吊、托架；管道穿板、墙处洞口采用弹性填料填塞；在泵房处理上建筑采取隔声、吸声措施。1.3分区减压阀采用异径并联方式给水系统分区减压阀一般采用并联方式，1用1备。本小区中住宅数量多，高度大，竖向分区较多，减压阀的设置数量很多。设计时采用可调式减压阀异径并联，既保障了系统的安全性，节约了设备投资，又可避免小流量通过大口径减压阀时产生的噪音。小口径减压阀的口径一般为大口径阀的1/3，小口径阀后压力较大口径阀后压力高0.02MPa～0.035MPa。当流量很小第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页时由于阀后压力的不同，大口径阀关闭，小口径阀打开；当阀后流量增大，小口径阀阻力增大，当水头损失相当于0.02MPa～0.035MPa时，大口径阀开启，两阀同时工作。1.4给水系统管材目前我国大多数住宅采用镀锌钢管，其内壁易生锈、结垢、滋生细菌、微生物等有害杂质，使自来水在管道输送途中造成“二次污染”，甚至出现水龙头流“黄水”的现象。而新型的塑料管材内壁光滑、耐腐蚀、不结垢、无污染、安装方便、耐久性、经济性强，且可避免镀锌管道套丝方法连接易出现渗漏的现象，因此具有很高的推广价值。上海市建设委员会已于去年发出通知：凡1998年5月1日...
