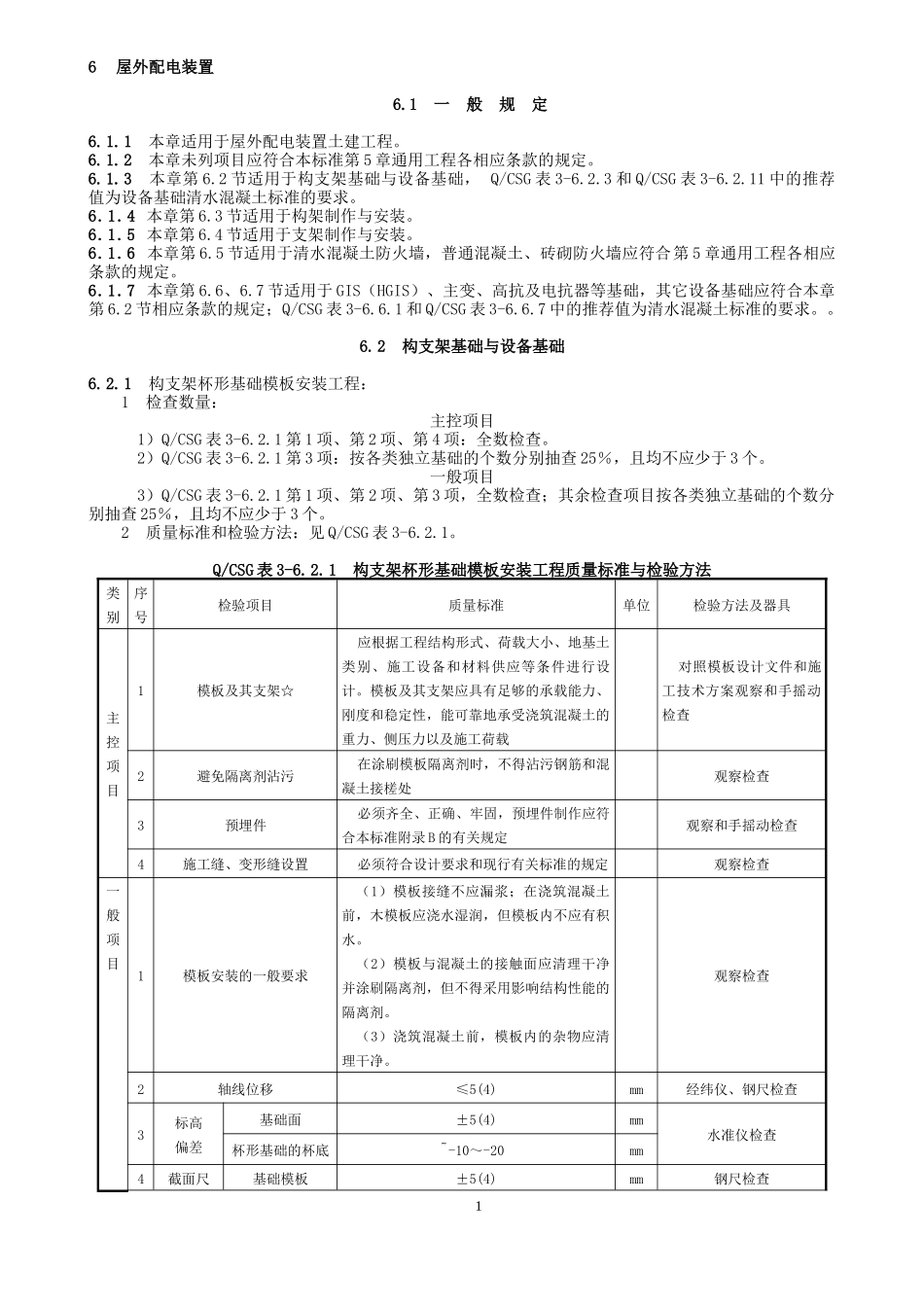

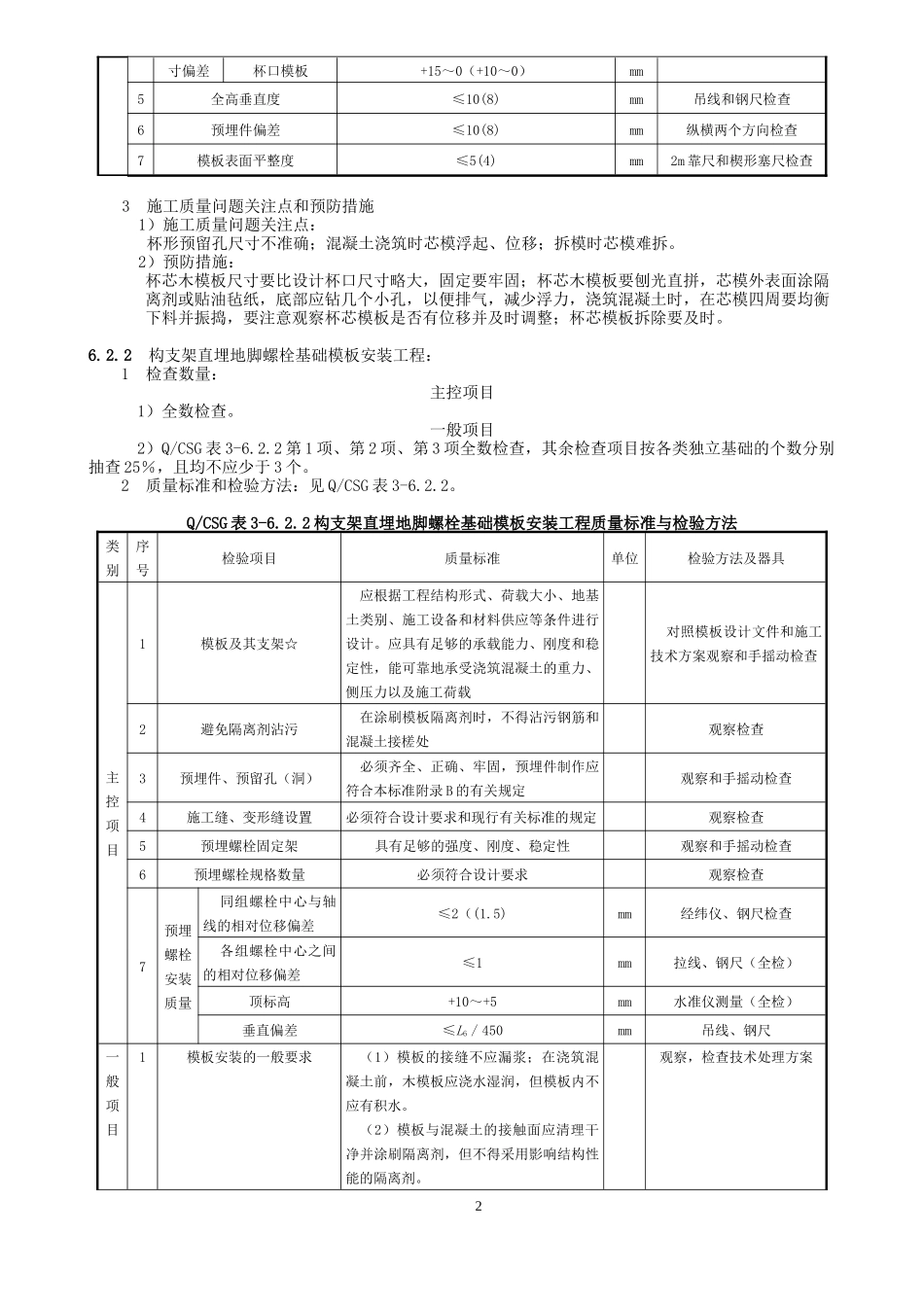

6屋外配电装置6.1一般规定6.1.1本章适用于屋外配电装置土建工程。6.1.2本章未列项目应符合本标准第5章通用工程各相应条款的规定。6.1.3本章第6.2节适用于构支架基础与设备基础，Q/CSG表3-6.2.3和Q/CSG表3-6.2.11中的推荐值为设备基础清水混凝土标准的要求。6.1.4本章第6.3节适用于构架制作与安装。6.1.5本章第6.4节适用于支架制作与安装。6.1.6本章第6.5节适用于清水混凝土防火墙，普通混凝土、砖砌防火墙应符合第5章通用工程各相应条款的规定。6.1.7本章第6.6、6.7节适用于GIS（HGIS）、主变、高抗及电抗器等基础，其它设备基础应符合本章第6.2节相应条款的规定；Q/CSG表3-6.6.1和Q/CSG表3-6.6.7中的推荐值为清水混凝土标准的要求。。6.2构支架基础与设备基础6.2.1构支架杯形基础模板安装工程：1检查数量：主控项目1）Q/CSG表3-6.2.1第1项、第2项、第4项：全数检查。2）Q/CSG表3-6.2.1第3项：按各类独立基础的个数分别抽查25％，且均不应少于3个。一般项目3）Q/CSG表3-6.2.1第1项、第2项、第3项，全数检查；其余检查项目按各类独立基础的个数分别抽查25％，且均不应少于3个。2质量标准和检验方法：见Q/CSG表3-6.2.1。Q/CSG表3-6.2.1构支架杯形基础模板安装工程质量标准与检验方法类别序号检验项目质量标准单位检验方法及器具主控项目1模板及其支架☆应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载对照模板设计文件和施工技术方案观察和手摇动检查2避免隔离剂沾污在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处观察检查3预埋件必须齐全、正确、牢固，预埋件制作应符合本标准附录B的有关规定观察和手摇动检查4施工缝、变形缝设置必须符合设计要求和现行有关标准的规定观察检查一般项目1模板安装的一般要求（1）模板接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。（2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能的隔离剂。（3）浇筑混凝土前，模板内的杂物应清理干净。观察检查2轴线位移≤5(4)mm经纬仪、钢尺检查3标高偏差基础面±5(4)mm水准仪检查杯形基础的杯底-10～-20mm4截面尺基础模板±5(4)mm钢尺检查1寸偏差杯口模板+15～0（+10～0）mm5全高垂直度≤10(8)mm吊线和钢尺检查6预埋件偏差≤10(8)mm纵横两个方向检查7模板表面平整度≤5(4)mm2m靠尺和楔形塞尺检查3施工质量问题关注点和预防措施1）施工质量问题关注点：杯形预留孔尺寸不准确；混凝土浇筑时芯模浮起、位移；拆模时芯模难拆。2）预防措施：杯芯木模板尺寸要比设计杯口尺寸略大，固定要牢固；杯芯木模板要刨光直拼，芯模外表面涂隔离剂或贴油毡纸，底部应钻几个小孔，以便排气，减少浮力，浇筑混凝土时，在芯模四周要均衡下料并振捣，要注意观察杯芯模板是否有位移并及时调整；杯芯模板拆除要及时。6.2.2构支架直埋地脚螺栓基础模板安装工程：1检查数量：主控项目1）全数检查。一般项目2）Q/CSG表3-6.2.2第1项、第2项、第3项全数检查，其余检查项目按各类独立基础的个数分别抽查25％，且均不应少于3个。2质量标准和检验方法：见Q/CSG表3-6.2.2。Q/CSG表3-6.2.2构支架直埋地脚螺栓基础模板安装工程质量标准与检验方法类别序号检验项目质量标准单位检验方法及器具主控项目1模板及其支架☆应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载对照模板设计文件和施工技术方案观察和手摇动检查2避免隔离剂沾污在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处观察检查3预埋件、预留孔（洞）必须齐全、正确、牢固，预埋件制作应符合本标准附录B的有关规定观察和手摇动检查4施工缝、变形缝设置必须符合设计要求和现行有关标准的规定观察检查5预埋螺栓固定架具有足够的强度、刚度、稳定性观察和手摇动检查6预埋螺栓规格数量必须符合设计要求观察检查7预埋螺栓安装质量同组螺栓中心与轴线的相对位移偏差≤2（(1.5)...
