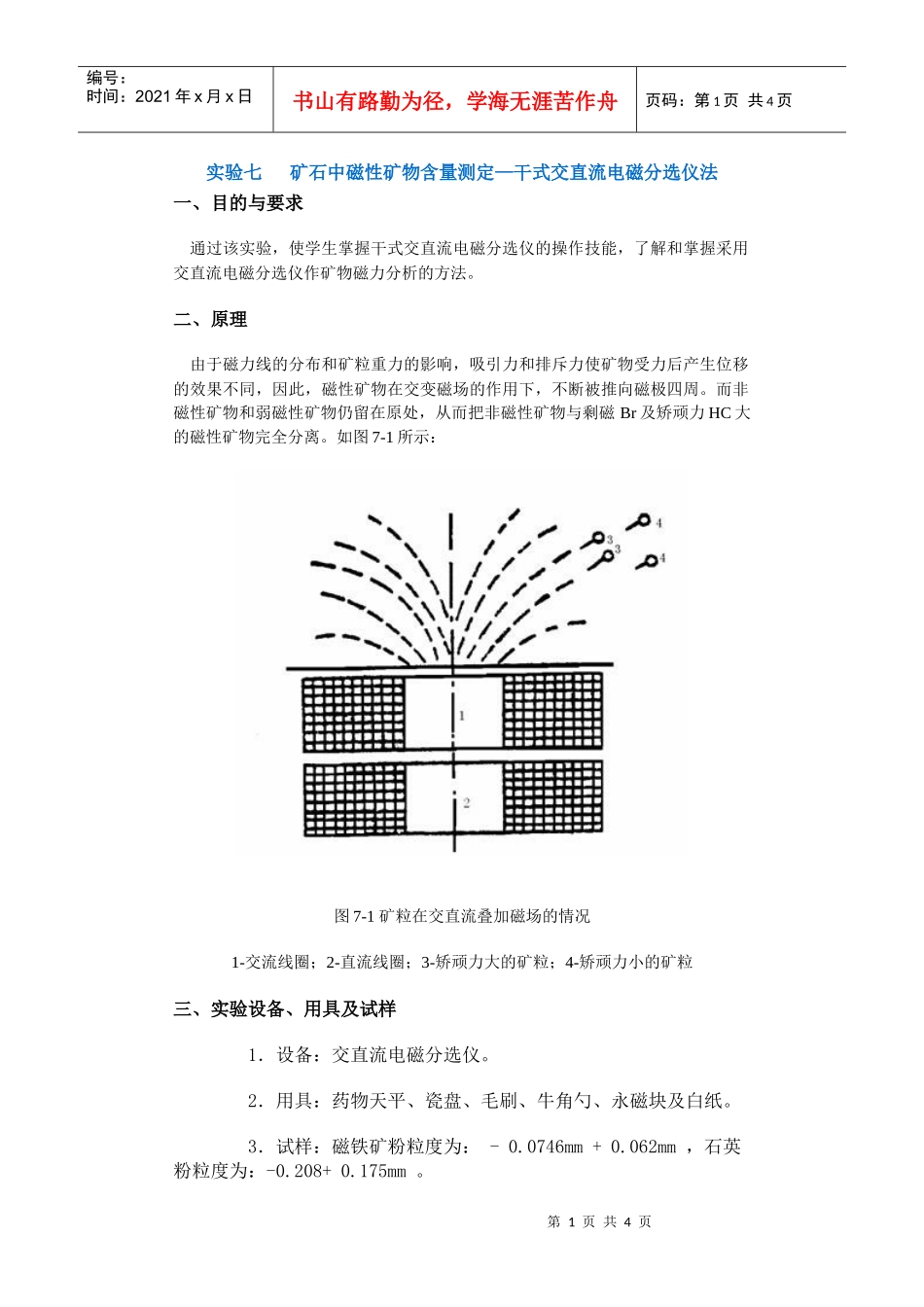

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页实验七矿石中磁性矿物含量测定—干式交直流电磁分选仪法一、目的与要求通过该实验，使学生掌握干式交直流电磁分选仪的操作技能，了解和掌握采用交直流电磁分选仪作矿物磁力分析的方法。二、原理由于磁力线的分布和矿粒重力的影响，吸引力和排斥力使矿物受力后产生位移的效果不同，因此，磁性矿物在交变磁场的作用下，不断被推向磁极四周。而非磁性矿物和弱磁性矿物仍留在原处，从而把非磁性矿物与剩磁Br及矫顽力HC大的磁性矿物完全分离。如图7-1所示：图7-1矿粒在交直流叠加磁场的情况1-交流线圈；2-直流线圈；3-矫顽力大的矿粒；4-矫顽力小的矿粒三、实验设备、用具及试样1．设备：交直流电磁分选仪。2．用具：药物天平、瓷盘、毛刷、牛角勺、永磁块及白纸。3．试样：磁铁矿粉粒度为：-0.0746mm+0.062mm，石英粉粒度为：-0.208+0.175mm。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页四、实验步骤1．称样：称取磁铁矿粉及石英粉各3克为一份样，共称四份样；2．将一份试样分两次分选，先给料一半，分选完毕后，再给一半进行分选（因干式磁选夹杂严重，因而一份样分两次分选）；3．打开电源开关，然后启动交流激磁电源，调节好电流至一定值；4．给矿：将矿给到离磁极四周4cm处，用毛刷细心操作，将磁铁矿粉和石英粉彻底分离，磁铁矿粉被吸引到磁极顶部的玻璃板上，成为磁性产品，即为精矿。石英粉是非磁性矿物，不受磁力的作用，仍停留在原处，即为尾矿，然后切断激滋电流，分别将磁性物和非磁性物用毛刷刷下，分别称重，尔后用100目筛子对磁性物和非磁性物再进行筛选，得出两产品中的磁性物和非磁性物，并称重；5．按以上步骤，分别在场强0.6KOe，0.7Koe，0.8Koe，0.9Koe做四次试验。表7-1实验结果记录表试验场强(Oe)产品名称产品重量（g）产率（%）品位（%）γ·β回收率（%）0.6磁性物磁铁矿石英非磁性物磁铁矿石英给矿小计0.7磁性物非磁性物第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页给矿0.8磁性物非磁性物给矿0.9磁性物非磁性物给矿*产物中纯磁铁矿的重量百分数（小数表示）´72.41%=产品的品位（%）五、实验数据处理1．按下列各式分别计算各产品的产率、品位和回收率：2．绘制出场强对品位和回收率的关系曲线，并分析曲线的准确性。六、思考题第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页1．为什么分选物料和分选条件相同，仅场强不同，分选效果就不同？2．通过此实验，你认为磁选管直接影响分选效果有哪些主要因素？
