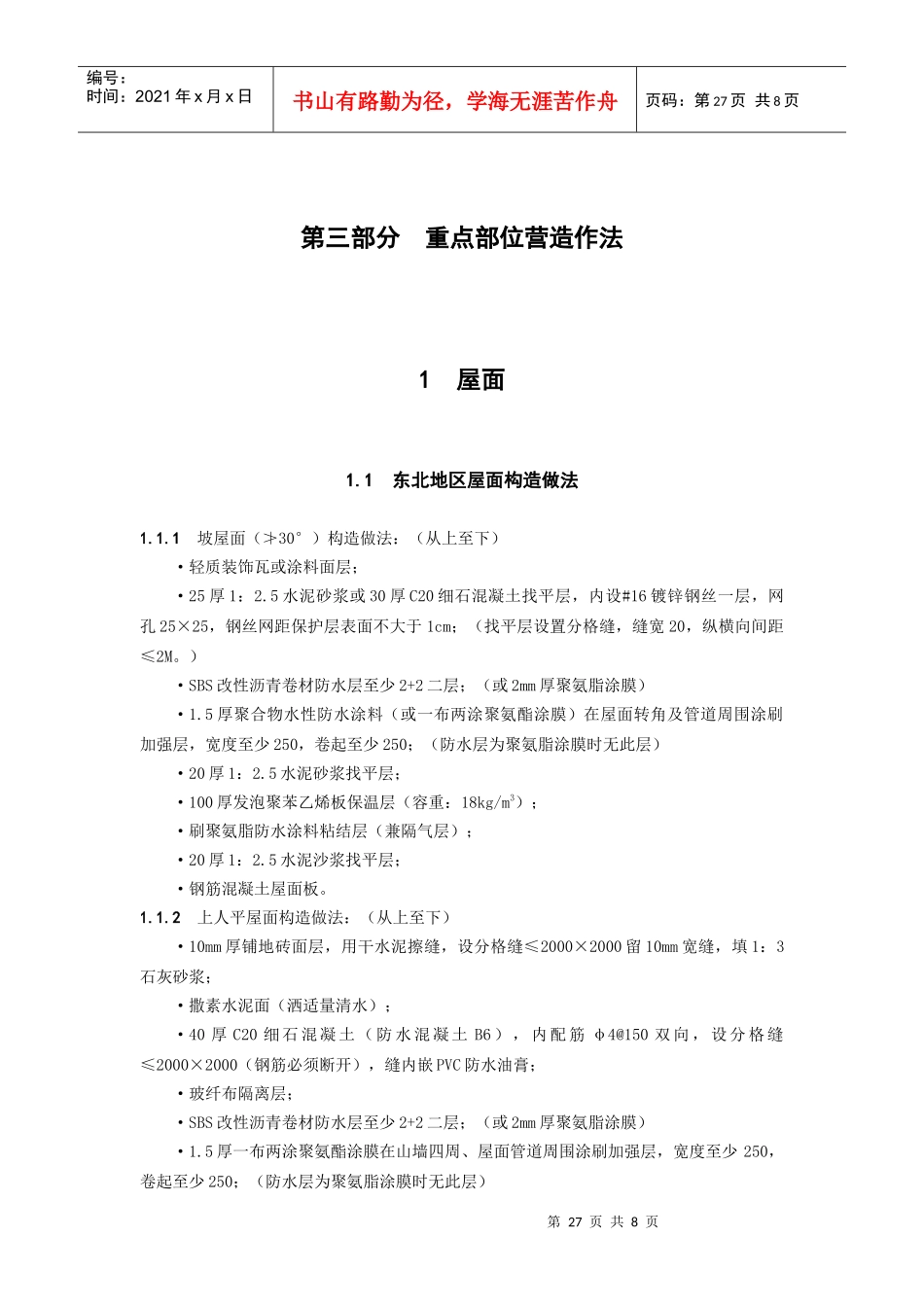

第27页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第27页共8页第三部分重点部位营造作法1屋面1.1东北地区屋面构造做法1.1.1坡屋面（≯30°）构造做法：（从上至下）·轻质装饰瓦或涂料面层；·25厚1：2.5水泥砂浆或30厚C20细石混凝土找平层，内设#16镀锌钢丝一层，网孔25×25，钢丝网距保护层表面不大于1cm；（找平层设置分格缝，缝宽20，纵横向间距≤2M。）·SBS改性沥青卷材防水层至少2+2二层；（或2mm厚聚氨脂涂膜）·1.5厚聚合物水性防水涂料（或一布两涂聚氨酯涂膜）在屋面转角及管道周围涂刷加强层，宽度至少250，卷起至少250；（防水层为聚氨脂涂膜时无此层）·20厚1：2.5水泥砂浆找平层；·100厚发泡聚苯乙烯板保温层（容重：18kg/m3）；·刷聚氨脂防水涂料粘结层（兼隔气层）；·20厚1：2.5水泥沙浆找平层；·钢筋混凝土屋面板。1.1.2上人平屋面构造做法：（从上至下）·10mm厚铺地砖面层，用干水泥擦缝，设分格缝≤2000×2000留10mm宽缝，填1：3石灰砂浆；·撒素水泥面（洒适量清水）；·40厚C20细石混凝土（防水混凝土B6），内配筋φ4@150双向，设分格缝≤2000×2000（钢筋必须断开），缝内嵌PVC防水油膏；·玻纤布隔离层；·SBS改性沥青卷材防水层至少2+2二层；（或2mm厚聚氨脂涂膜）·1.5厚一布两涂聚氨酯涂膜在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250；（防水层为聚氨脂涂膜时无此层）第28页共8页第27页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第28页共8页·20厚1：3水泥砂浆找平层；·1：6水泥焦渣最薄处30厚，找2%坡，振捣密实表面抹光；（根据工程情况确定是否设排汽孔）·100厚发泡聚苯乙烯板保温层（容重：32kg/m3）；·氯丁胶防水乳剂一道；·20厚1：2.5水泥沙浆找平层；·钢筋混凝土屋面板。1.1.3非上人平屋面构造做法：（从上至下）·40厚C20细石混凝土（防水混凝土B6），内配筋φ4@150双向，设分格缝≤2000×2000（钢筋必须断开），缝内嵌PVC防水油膏；·玻纤布隔离层；·SBS改性沥青卷材防水层至少2+2二层；（或2mm厚聚氨脂涂膜）·1.5厚一布两涂聚氨酯涂膜在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250；（防水层为聚氨脂涂膜时无此层）·20厚1：3水泥砂浆找平层；（分格见88J5-X1、2）·1：6水泥焦渣最薄处30厚，找2%坡，振捣密实表面抹光；（根据工程情况确定是否设排汽孔）·100厚发泡聚苯乙烯板保温层（容重：18kg/m3）；·氯丁胶防水乳剂一道；·20厚1：2.5水泥沙浆找平层；·钢筋混凝土屋面板。1.1.4种植屋顶构造做法：（从上至下）·250～600厚种植土；·聚脂无纺布滤水层（120G/M2），四周上翻100高，端部通长用粘结剂50高；·80厚粒径15～20陶粒排水层；·40厚C20细石混凝土，内配筋φ4@150双向，设分格缝≤2000×2000（钢筋必须断开），缝内嵌PVC防水油膏；·玻纤布隔离层；·SBS改性沥青卷材防水层至少2+2二层；（或2mm厚聚氨脂涂膜）·1.5厚一布两涂聚氨酯涂膜在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250；（防水层为聚氨脂涂膜时无此层）·20厚1：3水泥砂浆找平层；（分格见88J5-X1、2）·1：6水泥焦渣最薄处30厚，找2%坡，振捣密实表面抹光；（根据工程情况确定是否设排汽孔）·100厚发泡聚苯乙烯板保温层（容重：32kg/m3）；第29页共8页第28页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第29页共8页·氯丁胶防水乳剂一道；·20厚1：2.5水泥沙浆找平层；·钢筋混凝土屋面板。1.2华北地区屋面构造做法1.2.1坡屋面（≯30°）构造做法：（从上至下）·轻质装饰瓦或涂料面层；·25厚1：2.5水泥砂浆或30厚C20细石混凝土找平层，内设#16镀锌钢丝一层，网孔25×25，钢丝网距保护层表面不大于1cm；（找平层设置分格缝，缝宽20，纵横向间距≤2M。）·SBS改性沥青卷材防水层至少2+2二层；（或2mm厚聚氨脂涂膜）·1.5厚聚合物水性防水涂料（或一布两涂聚氨酯涂膜）在屋面转角及管道周围涂刷加强层，宽度至少250，卷起至少250；（防水层为聚氨脂涂膜时无此层）·20厚1：2.5水泥砂浆找平层；·50厚发泡聚苯乙烯...
