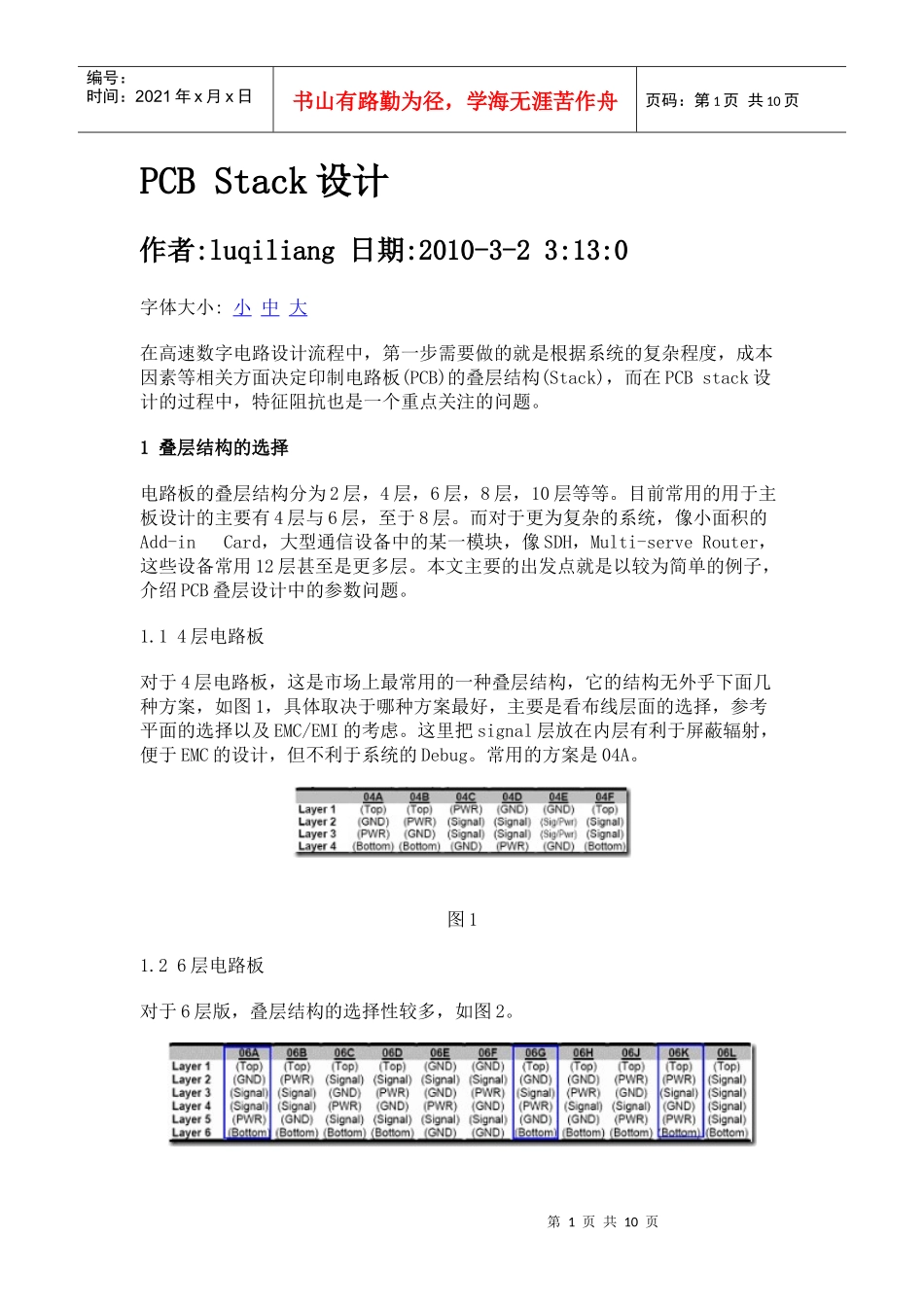

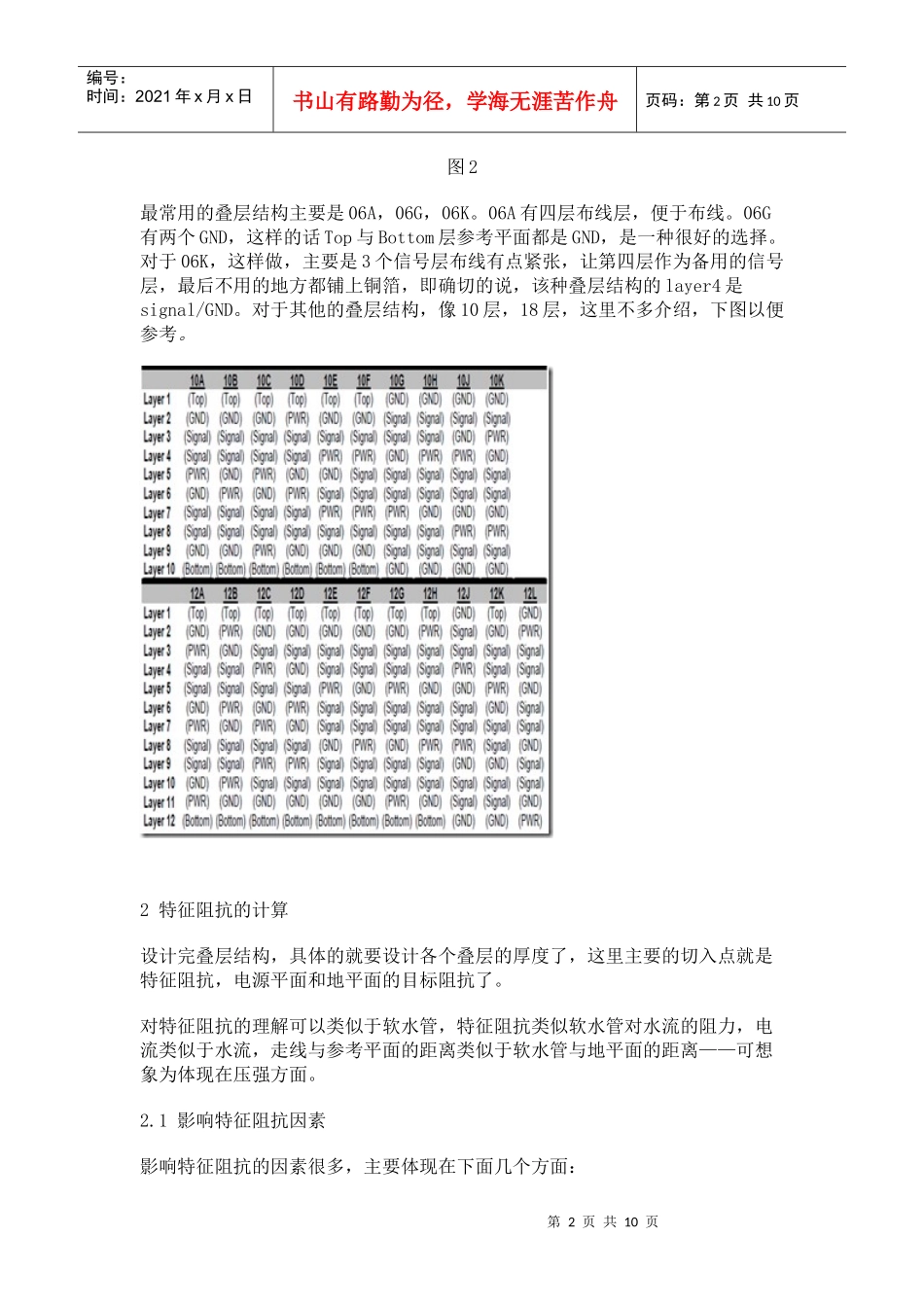

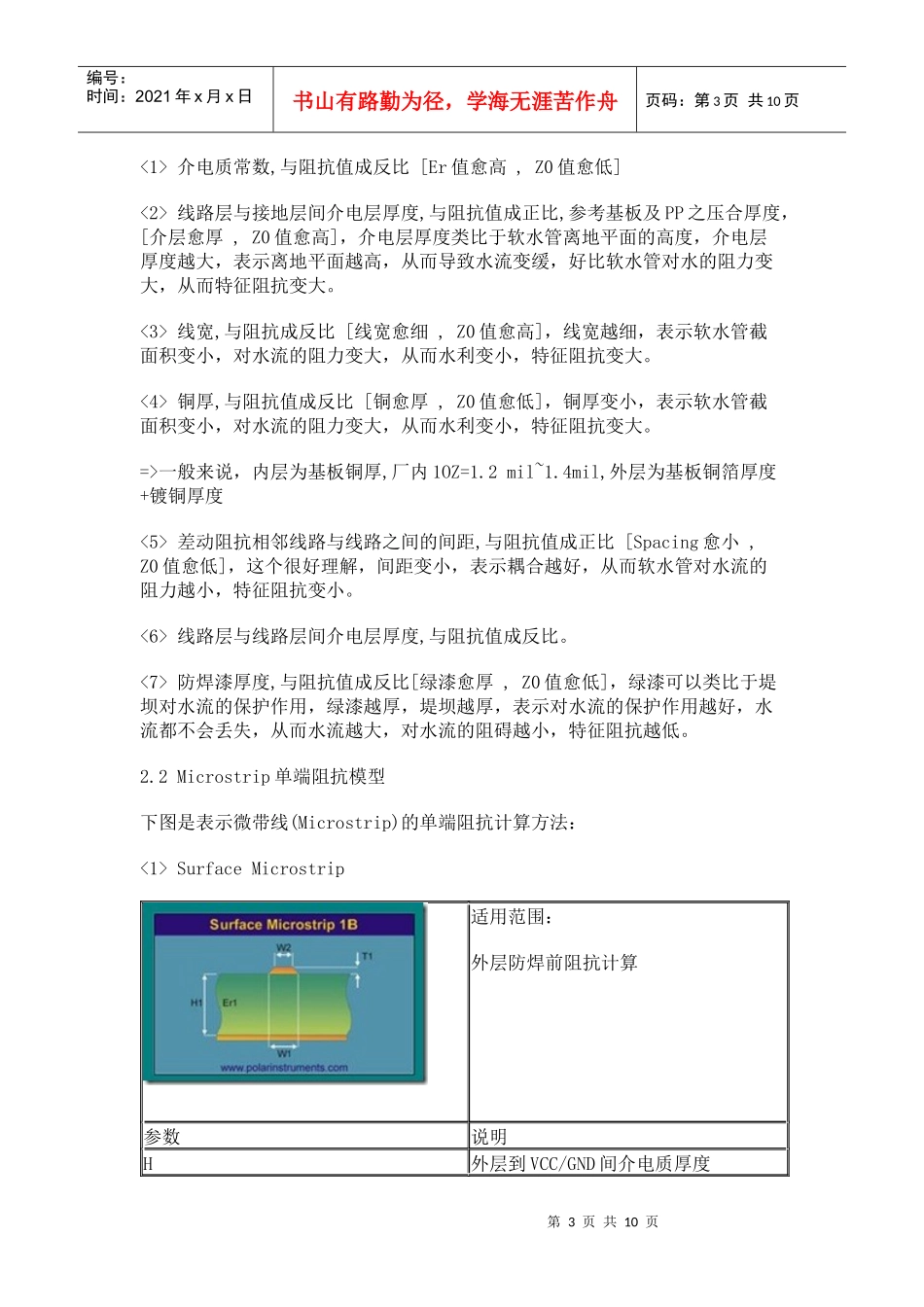

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页PCBStack设计作者:luqiliang日期:2010-3-23:13:0字体大小:小中大在高速数字电路设计流程中，第一步需要做的就是根据系统的复杂程度，成本因素等相关方面决定印制电路板(PCB)的叠层结构(Stack)，而在PCBstack设计的过程中，特征阻抗也是一个重点关注的问题。1叠层结构的选择电路板的叠层结构分为2层，4层，6层，8层，10层等等。目前常用的用于主板设计的主要有4层与6层，至于8层。而对于更为复杂的系统，像小面积的Add-inCard，大型通信设备中的某一模块，像SDH，Multi-serveRouter，这些设备常用12层甚至是更多层。本文主要的出发点就是以较为简单的例子，介绍PCB叠层设计中的参数问题。1.14层电路板对于4层电路板，这是市场上最常用的一种叠层结构，它的结构无外乎下面几种方案，如图1，具体取决于哪种方案最好，主要是看布线层面的选择，参考平面的选择以及EMC/EMI的考虑。这里把signal层放在内层有利于屏蔽辐射，便于EMC的设计，但不利于系统的Debug。常用的方案是04A。图11.26层电路板对于6层版，叠层结构的选择性较多，如图2。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页图2最常用的叠层结构主要是06A，06G，06K。06A有四层布线层，便于布线。06G有两个GND，这样的话Top与Bottom层参考平面都是GND，是一种很好的选择。对于06K，这样做，主要是3个信号层布线有点紧张，让第四层作为备用的信号层，最后不用的地方都铺上铜箔，即确切的说，该种叠层结构的layer4是signal/GND。对于其他的叠层结构，像10层，18层，这里不多介绍，下图以便参考。2特征阻抗的计算设计完叠层结构，具体的就要设计各个叠层的厚度了，这里主要的切入点就是特征阻抗，电源平面和地平面的目标阻抗了。对特征阻抗的理解可以类似于软水管，特征阻抗类似软水管对水流的阻力，电流类似于水流，走线与参考平面的距离类似于软水管与地平面的距离——可想象为体现在压强方面。2.1影响特征阻抗因素影响特征阻抗的因素很多，主要体现在下面几个方面：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页<1>介电质常数,与阻抗值成反比[Er值愈高,Z0值愈低]<2>线路层与接地层间介电层厚度,与阻抗值成正比,参考基板及PP之压合厚度，[介层愈厚,Z0值愈高]，介电层厚度类比于软水管离地平面的高度，介电层厚度越大，表示离地平面越高，从而导致水流变缓，好比软水管对水的阻力变大，从而特征阻抗变大。<3>线宽,与阻抗成反比[线宽愈细,Z0值愈高]，线宽越细，表示软水管截面积变小，对水流的阻力变大，从而水利变小，特征阻抗变大。<4>铜厚,与阻抗值成反比[铜愈厚,Z0值愈低]，铜厚变小，表示软水管截面积变小，对水流的阻力变大，从而水利变小，特征阻抗变大。=>一般来说，内层为基板铜厚,厂内1OZ=1.2mil~1.4mil,外层为基板铜箔厚度+镀铜厚度<5>差动阻抗相邻线路与线路之间的间距,与阻抗值成正比[Spacing愈小,Z0值愈低]，这个很好理解，间距变小，表示耦合越好，从而软水管对水流的阻力越小，特征阻抗变小。<6>线路层与线路层间介电层厚度,与阻抗值成反比。<7>防焊漆厚度,与阻抗值成反比[绿漆愈厚,Z0值愈低]，绿漆可以类比于堤坝对水流的保护作用，绿漆越厚，堤坝越厚，表示对水流的保护作用越好，水流都不会丢失，从而水流越大，对水流的阻碍越小，特征阻抗越低。2.2Microstrip单端阻抗模型下图是表示微带线(Microstrip)的单端阻抗计算方法：<1>SurfaceMicrostrip适用范围：外层防焊前阻抗计算参数说明H外层到VCC/GND间介电质厚度第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页W2阻抗线上缘线宽W1阻抗线下缘线宽T1阻抗线铜厚=基板铜厚+电镀铜厚<2>CoatedMicrostrip适用范围：外层防焊后阻抗计算参数说明H1外层到相邻VCC/GND间介电质厚度C1/C2覆盖线路绿漆厚度W2阻抗线上缘线宽W1阻抗线下缘线宽T1阻抗线铜厚=基板铜厚+电镀铜厚图32.3Microstrip差分阻抗模型下图表示微带线的差分阻...
