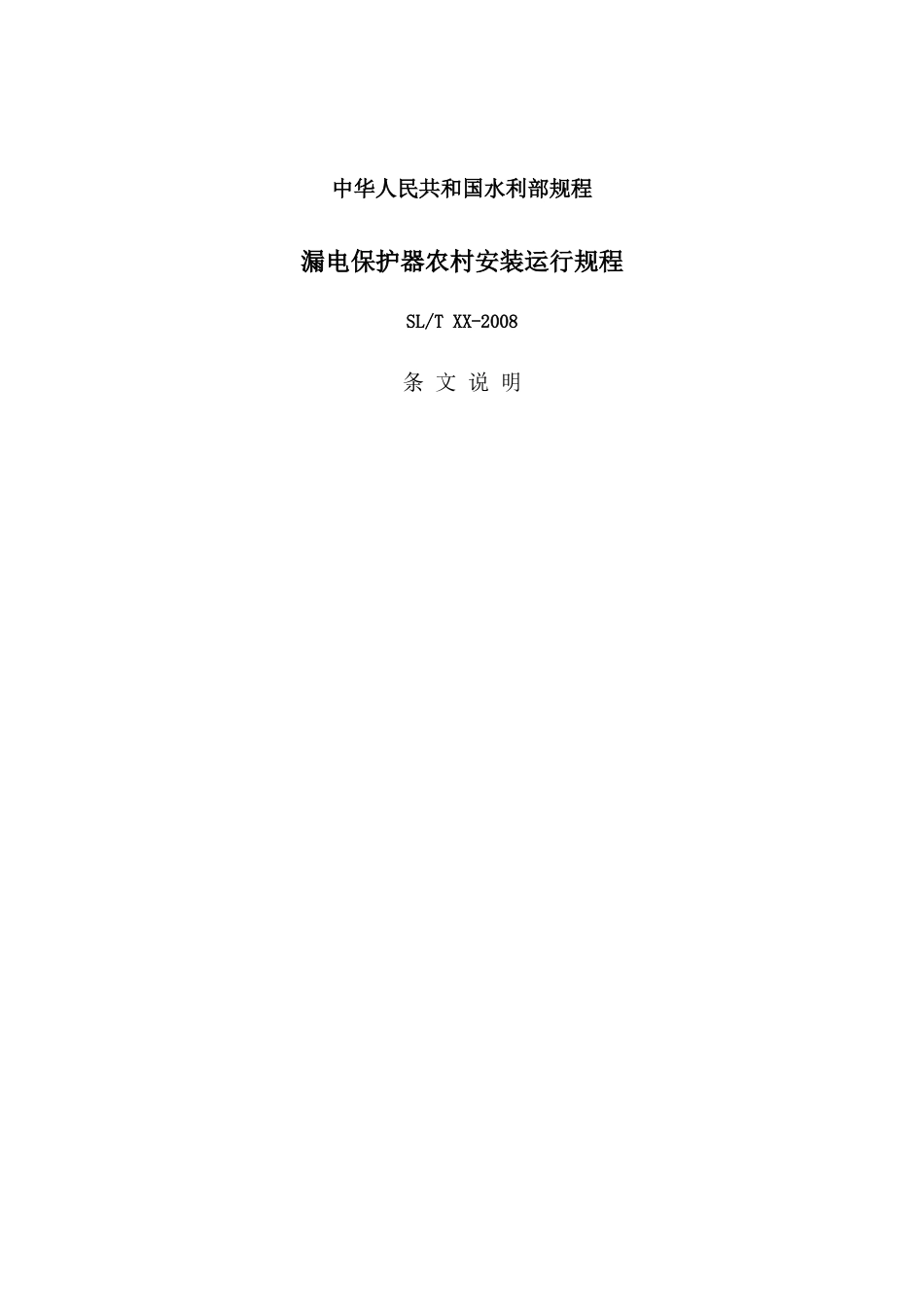

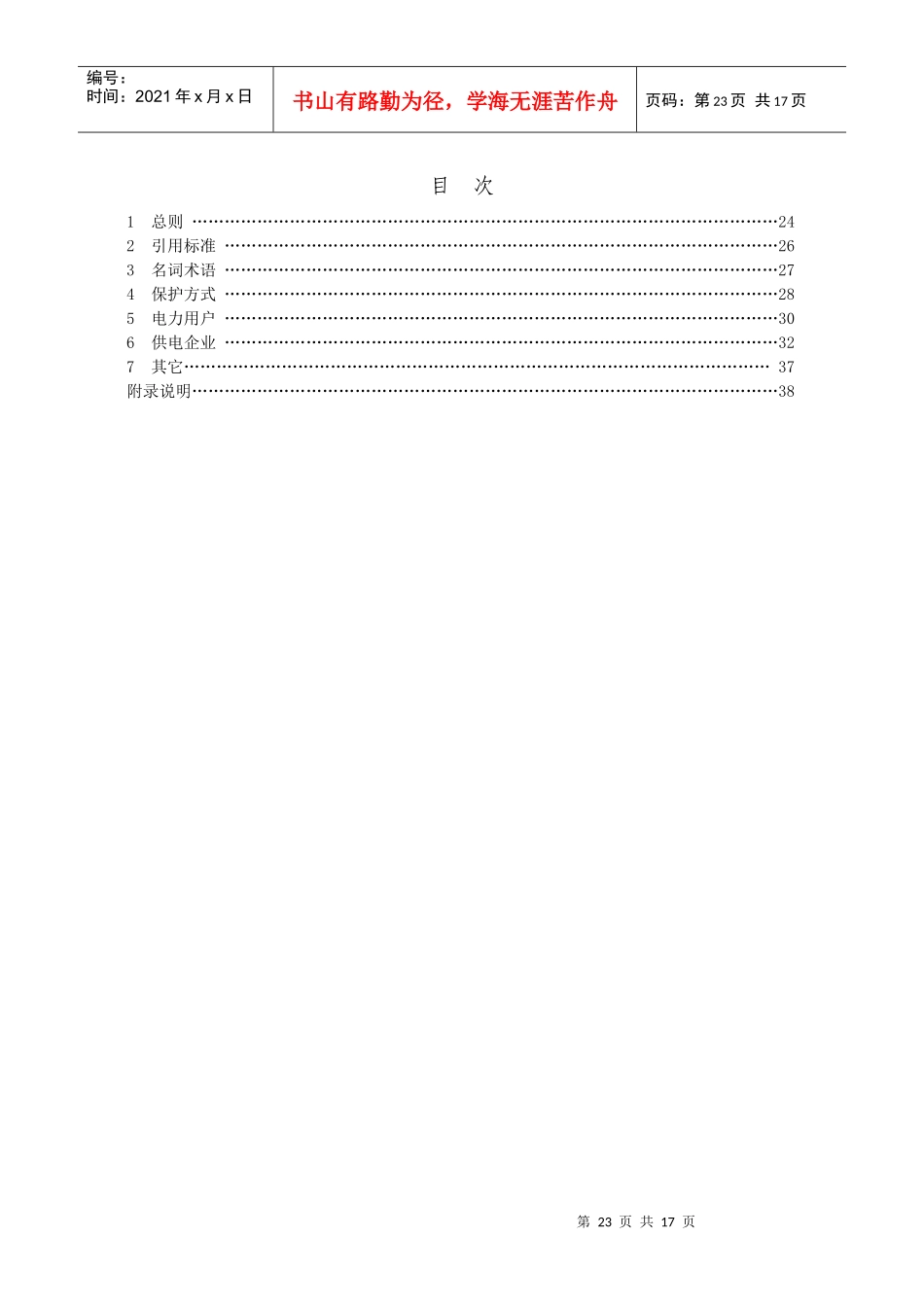

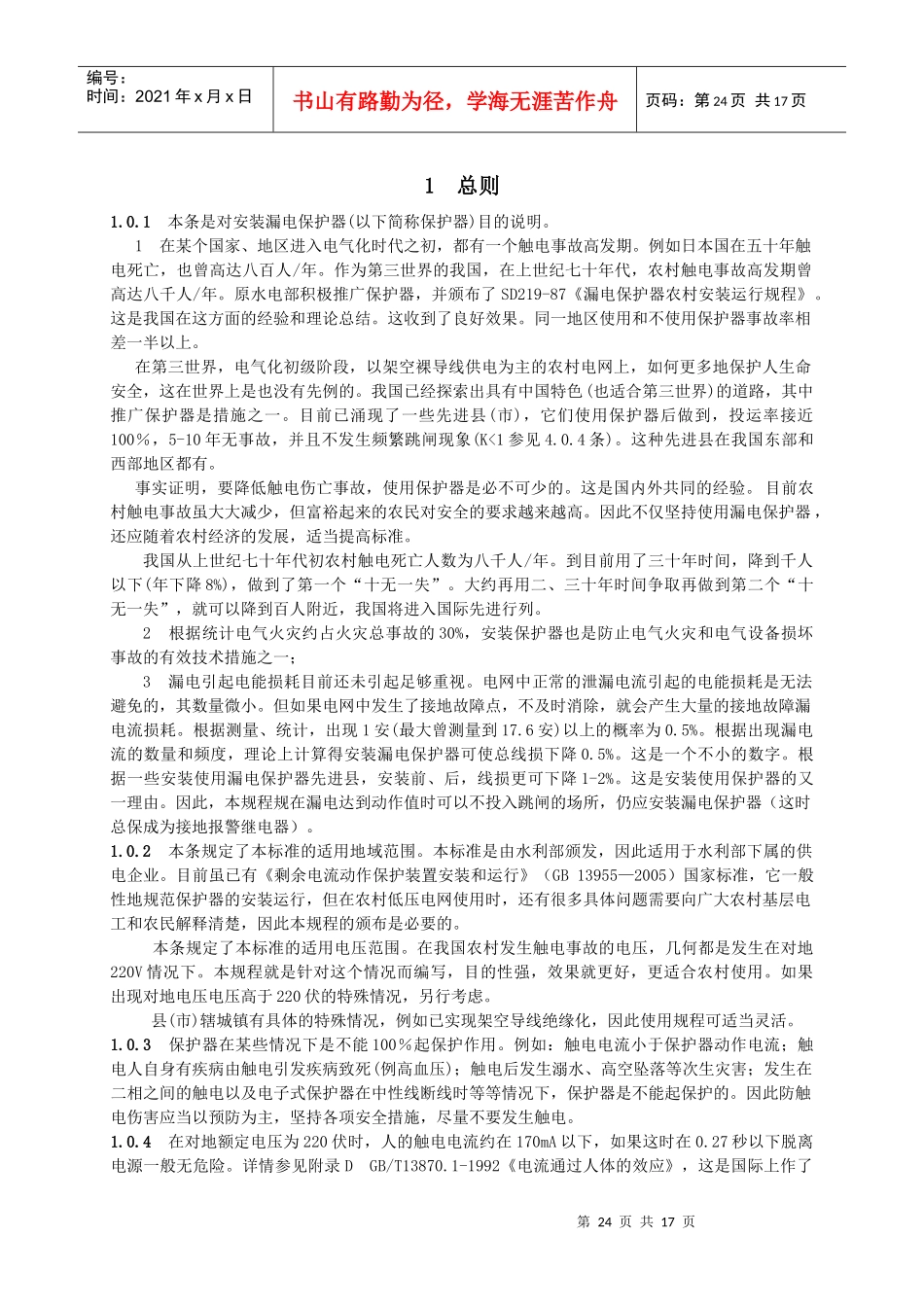

中华人民共和国水利部规程漏电保护器农村安装运行规程SL/TXX-2008条文说明第23页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共17页目次1总则………………………………………………………………………………………………242引用标准…………………………………………………………………………………………263名词术语…………………………………………………………………………………………274保护方式…………………………………………………………………………………………285电力用户…………………………………………………………………………………………306供电企业…………………………………………………………………………………………327其它………………………………………………………………………………………………37附录说明………………………………………………………………………………………………38第24页共17页第23页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第24页共17页1总则1.0.1本条是对安装漏电保护器(以下简称保护器)目的说明。1在某个国家、地区进入电气化时代之初，都有一个触电事故高发期。例如日本国在五十年触电死亡，也曾高达八百人/年。作为第三世界的我国，在上世纪七十年代，农村触电事故高发期曾高达八千人/年。原水电部积极推广保护器，并颁布了SD219-87《漏电保护器农村安装运行规程》。这是我国在这方面的经验和理论总结。这收到了良好效果。同一地区使用和不使用保护器事故率相差一半以上。在第三世界，电气化初级阶段，以架空裸导线供电为主的农村电网上，如何更多地保护人生命安全，这在世界上是也没有先例的。我国已经探索出具有中国特色(也适合第三世界)的道路，其中推广保护器是措施之一。目前已涌现了一些先进县(市)，它们使用保护器后做到，投运率接近100％，5-10年无事故，并且不发生频繁跳闸现象(K<1参见4.0.4条)。这种先进县在我国东部和西部地区都有。事实证明，要降低触电伤亡事故，使用保护器是必不可少的。这是国内外共同的经验。目前农村触电事故虽大大减少，但富裕起来的农民对安全的要求越来越高。因此不仅坚持使用漏电保护器，还应随着农村经济的发展，适当提高标准。我国从上世纪七十年代初农村触电死亡人数为八千人/年。到目前用了三十年时间，降到千人以下(年下降8%)，做到了第一个“十无一失”。大约再用二、三十年时间争取再做到第二个“十无一失”，就可以降到百人附近，我国将进入国际先进行列。2根据统计电气火灾约占火灾总事故的30%，安装保护器也是防止电气火灾和电气设备损坏事故的有效技术措施之一；3漏电引起电能损耗目前还未引起足够重视。电网中正常的泄漏电流引起的电能损耗是无法避免的，其数量微小。但如果电网中发生了接地故障点，不及时消除，就会产生大量的接地故障漏电流损耗。根据测量、统计，出现1安(最大曾测量到17.6安)以上的概率为0.5%。根据出现漏电流的数量和频度，理论上计算得安装漏电保护器可使总线损下降0.5%。这是一个不小的数字。根据一些安装使用漏电保护器先进县，安装前、后，线损更可下降1-2%。这是安装使用保护器的又一理由。因此，本规程规在漏电达到动作值时可以不投入跳闸的场所，仍应安装漏电保护器（这时总保成为接地报警继电器）。1.0.2本条规定了本标准的适用地域范围。本标准是由水利部颁发，因此适用于水利部下属的供电企业。目前虽已有《剩余电流动作保护装置安装和运行》（GB13955—2005）国家标准，它一般性地规范保护器的安装运行，但在农村低压电网使用时，还有很多具体问题需要向广大农村基层电工和农民解释清楚，因此本规程的颁布是必要的。本条规定了本标准的适用电压范围。在我国农村发生触电事故的电压，几何都是发生在对地220V情况下。本规程就是针对这个情况而编写，目的性强，效果就更好，更适合农村使用。如果出现对地电压电压高于220伏的特殊情况，另行考虑。县(市)辖城镇有具体的特殊情况，例如已实现架空导线绝缘化，因此使用规程可适当灵活。1.0.3保护器在某些情况下是不能100％起保护...
