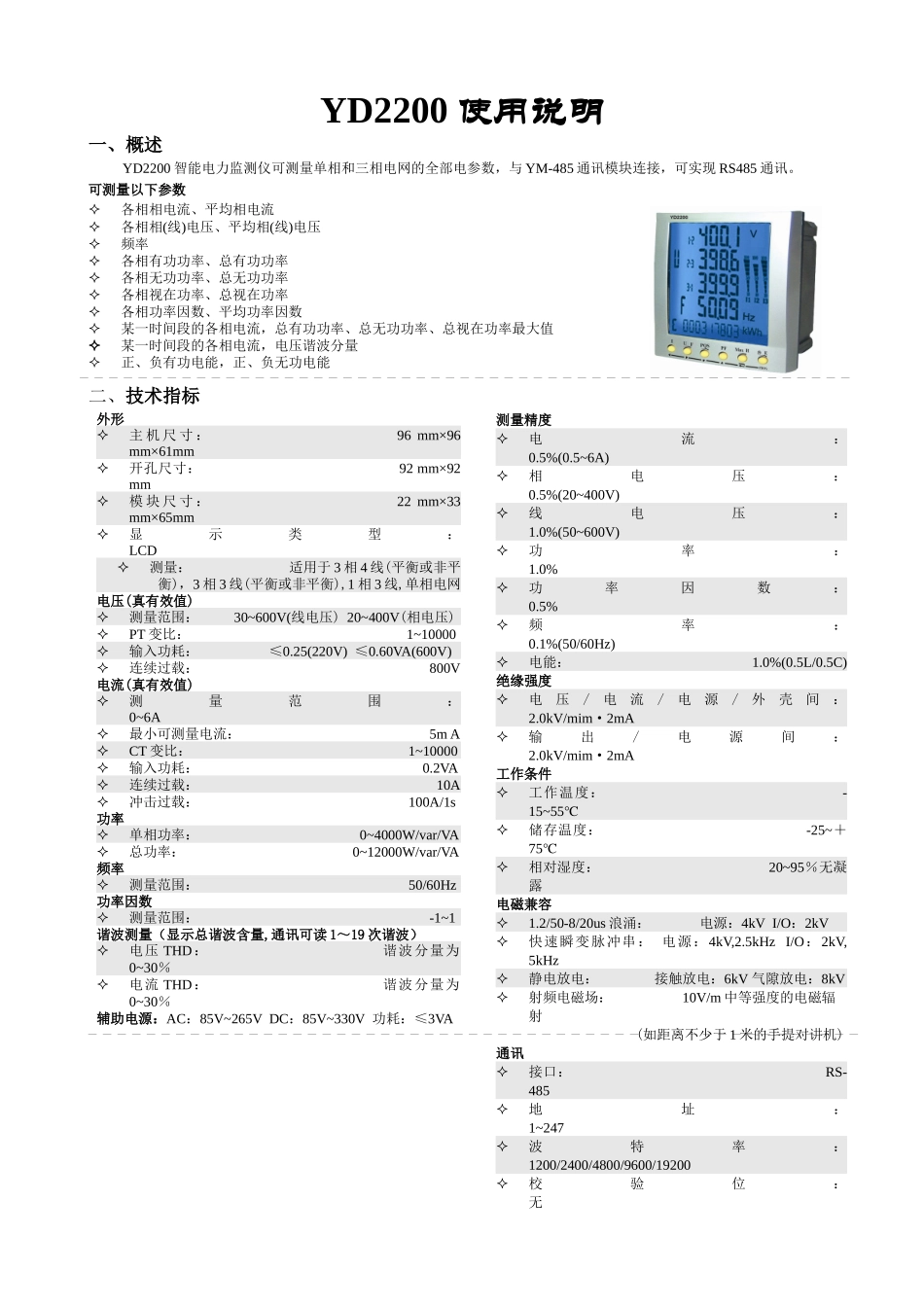

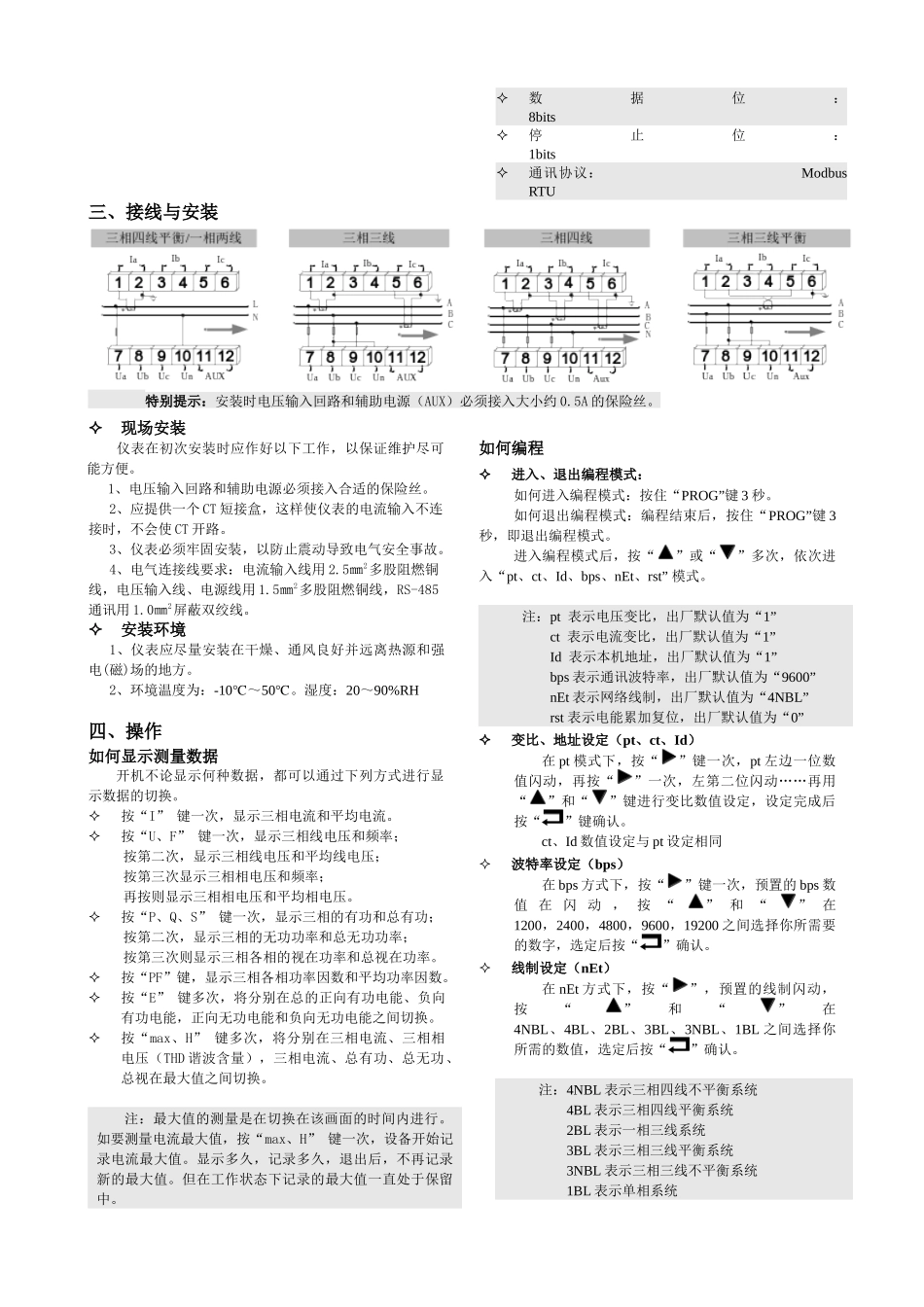

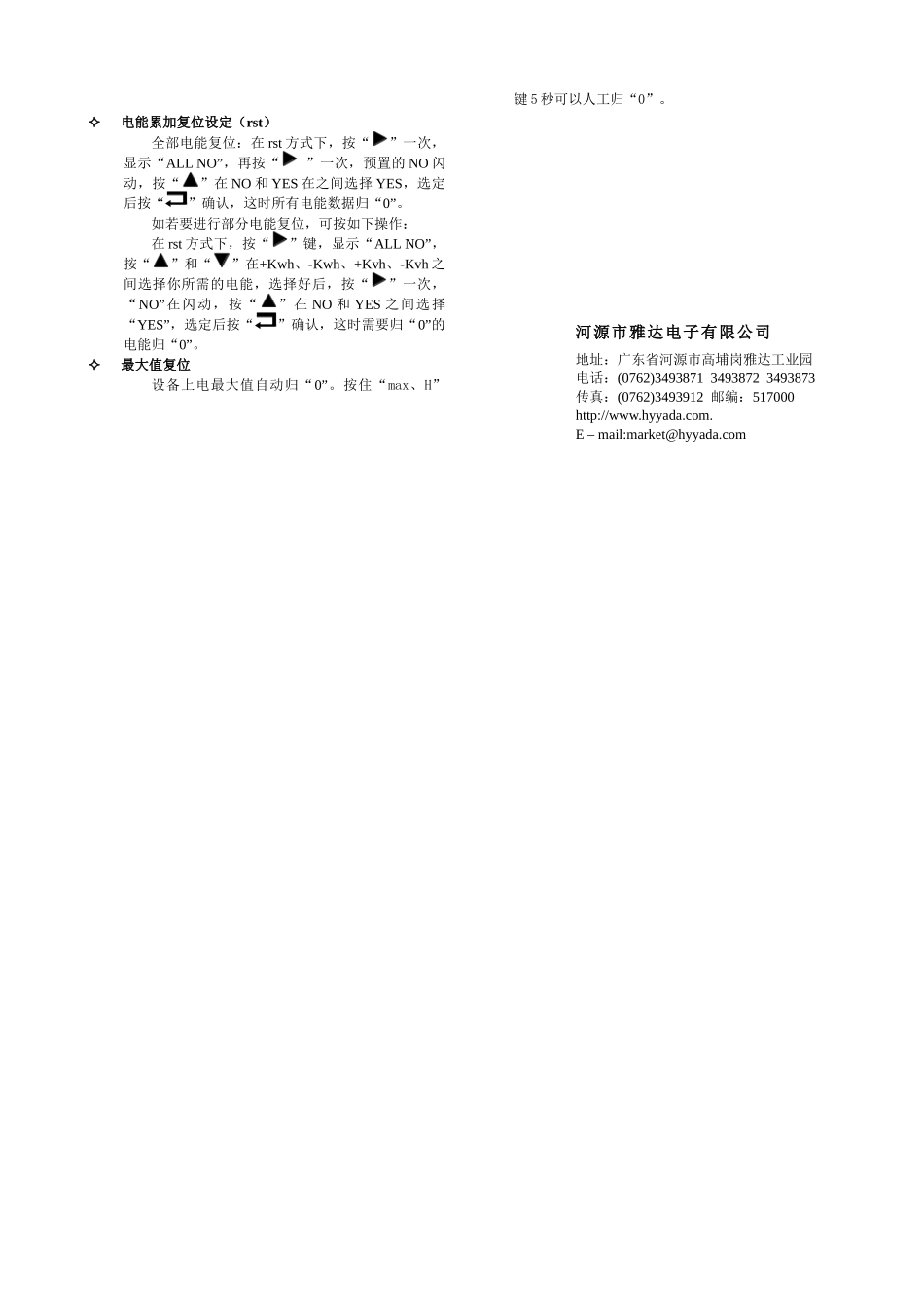

YD2200使用说明一、概述YD2200智能电力监测仪可测量单相和三相电网的全部电参数，与YM-485通讯模块连接，可实现RS485通讯。可测量以下参数各相相电流、平均相电流各相相(线)电压、平均相(线)电压频率各相有功功率、总有功功率各相无功功率、总无功功率各相视在功率、总视在功率各相功率因数、平均功率因数某一时间段的各相电流，总有功功率、总无功功率、总视在功率最大值某一时间段的各相电流，电压谐波分量正、负有功电能，正、负无功电能二、技术指标外形主机尺寸：96mm×96mm×61mm开孔尺寸：92mm×92mm模块尺寸：22mm×33mm×65mm显示类型：LCD测量：适用于3相4线(平衡或非平衡)，3相3线(平衡或非平衡),1相3线,单相电网电压(真有效值)测量范围：30~600V(线电压)20~400V(相电压)PT变比：1~10000输入功耗：≤0.25(220V)≤0.60VA(600V)连续过载：800V电流(真有效值)测量范围：0~6A最小可测量电流：5mACT变比：1~10000输入功耗：0.2VA连续过载：10A冲击过载：100A/1s功率单相功率：0~4000W/var/VA总功率：0~12000W/var/VA频率测量范围：50/60Hz功率因数测量范围：-1~1谐波测量（显示总谐波含量,通讯可读1～19次谐波）电压THD：谐波分量为0~30％电流THD：谐波分量为0~30％辅助电源：AC：85V~265VDC：85V~330V功耗：≤3VA测量精度电流：0.5%(0.5~6A)相电压：0.5%(20~400V)线电压：1.0%(50~600V)功率：1.0%功率因数：0.5%频率：0.1%(50/60Hz)电能：1.0%(0.5L/0.5C)绝缘强度电压/电流/电源/外壳间：2.0kV/mim·2mA输出/电源间：2.0kV/mim·2mA工作条件工作温度：-15~55℃储存温度：-25~＋75℃相对湿度：20~95％无凝露电磁兼容1.2/50-8/20us浪涌：电源：4kVI/O：2kV快速瞬变脉冲串：电源：4kV,2.5kHzI/O：2kV,5kHz静电放电：接触放电：6kV气隙放电：8kV射频电磁场：10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)通讯接口：RS-485地址：1~247波特率：1200/2400/4800/9600/19200校验位：无数据位：8bits停止位：1bits通讯协议：ModbusRTU三、接线与安装特别提示：安装时电压输入回路和辅助电源（AUX）必须接入大小约0.5A的保险丝。现场安装仪表在初次安装时应作好以下工作，以保证维护尽可能方便。1、电压输入回路和辅助电源必须接入合适的保险丝。2、应提供一个CT短接盒，这样使仪表的电流输入不连接时，不会使CT开路。3、仪表必须牢固安装，以防止震动导致电气安全事故。4、电气连接线要求：电流输入线用2.5㎜2多股阻燃铜线，电压输入线、电源线用1.5㎜2多股阻燃铜线，RS-485通讯用1.0㎜2屏蔽双绞线。安装环境1、仪表应尽量安装在干燥、通风良好并远离热源和强电(磁)场的地方。2、环境温度为：-10℃～50℃。湿度：20～90%RH四、操作如何显示测量数据开机不论显示何种数据，都可以通过下列方式进行显示数据的切换。按“I”键一次，显示三相电流和平均电流。按“U、F”键一次，显示三相线电压和频率；按第二次，显示三相线电压和平均线电压；按第三次显示三相相电压和频率；再按则显示三相相电压和平均相电压。按“P、Q、S”键一次，显示三相的有功和总有功；按第二次，显示三相的无功功率和总无功功率；按第三次则显示三相各相的视在功率和总视在功率。按“PF”键，显示三相各相功率因数和平均功率因数。按“E”键多次，将分别在总的正向有功电能、负向有功电能，正向无功电能和负向无功电能之间切换。按“max、H”键多次，将分别在三相电流、三相相电压（THD谐波含量），三相电流、总有功、总无功、总视在最大值之间切换。注：最大值的测量是在切换在该画面的时间内进行。如要测量电流最大值，按“max、H”键一次，设备开始记录电流最大值。显示多久，记录多久，退出后，不再记录新的最大值。但在工作状态下记录的最大值一直处于保留中。如何编程进入、退出编程模式：如何进入编程模式：按住“PROG”键3秒。如何退出编程模式：编程结束后，按住“PROG”键3秒，即退出编程模式。进入编程模式后，按“”或“”多次，依次进入“pt、ct、Id、bps...
