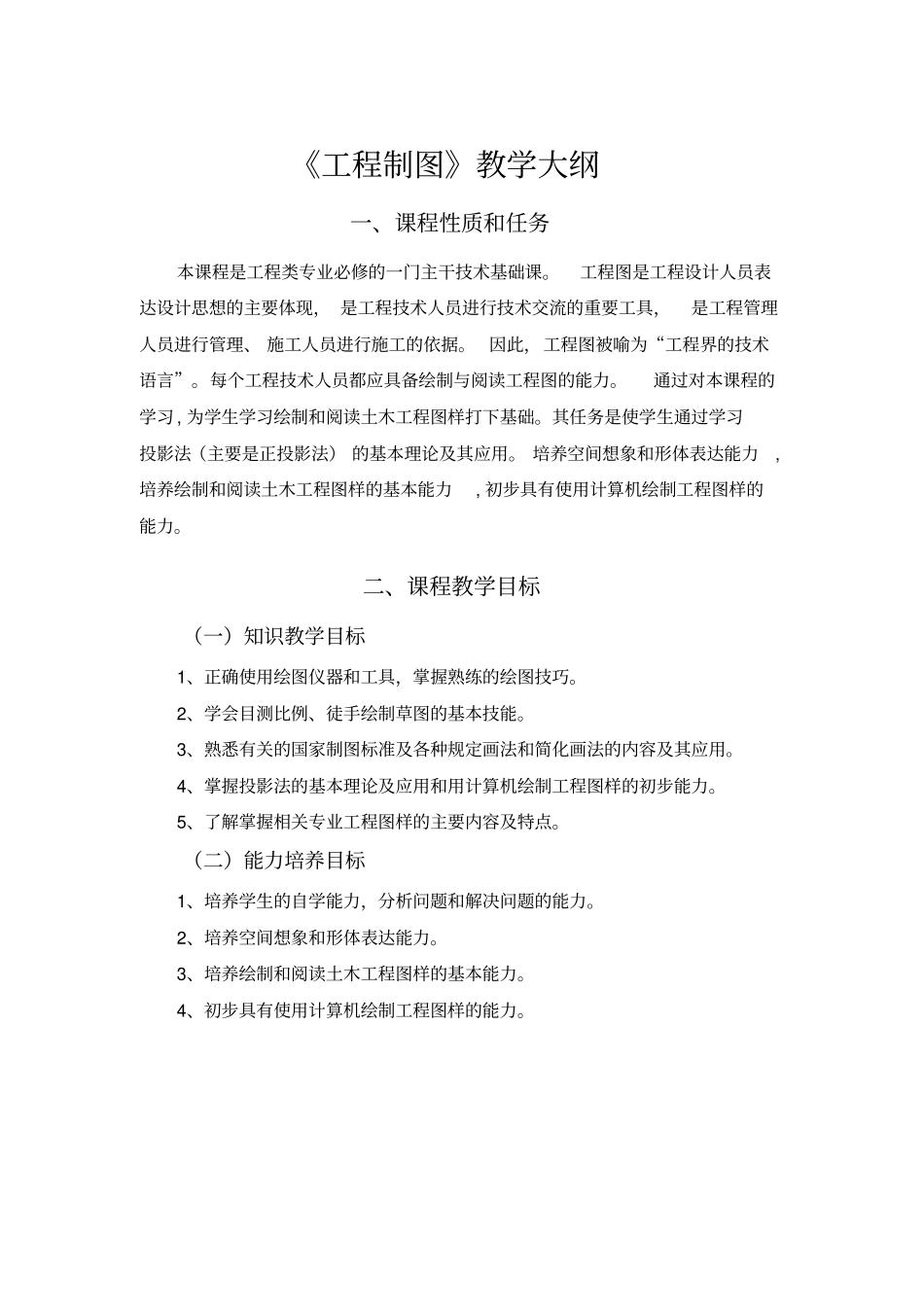

《工程制图》教学大纲一、课程性质和任务本课程是工程类专业必修的一门主干技术基础课。工程图是工程设计人员表达设计思想的主要体现，是工程技术人员进行技术交流的重要工具，是工程管理人员进行管理、施工人员进行施工的依据。因此，工程图被喻为“工程界的技术语言”。每个工程技术人员都应具备绘制与阅读工程图的能力。通过对本课程的学习,为学生学习绘制和阅读土木工程图样打下基础。其任务是使学生通过学习投影法（主要是正投影法）的基本理论及其应用。培养空间想象和形体表达能力,培养绘制和阅读土木工程图样的基本能力,初步具有使用计算机绘制工程图样的能力。二、课程教学目标（一）知识教学目标1、正确使用绘图仪器和工具，掌握熟练的绘图技巧。2、学会目测比例、徒手绘制草图的基本技能。3、熟悉有关的国家制图标准及各种规定画法和简化画法的内容及其应用。4、掌握投影法的基本理论及应用和用计算机绘制工程图样的初步能力。5、了解掌握相关专业工程图样的主要内容及特点。（二）能力培养目标1、培养学生的自学能力，分析问题和解决问题的能力。2、培养空间想象和形体表达能力。3、培养绘制和阅读土木工程图样的基本能力。4、初步具有使用计算机绘制工程图样的能力。三、教学时数分配建议表章次名称教学时数其中理论教学实验与实训机动1绪论制图的基本知识和技能4222投影的基本知识4223点、直线、平面的投影6424轴测图6425立体表面交线7526组合体的投影6427工程形体的表达方法6428标高投影8629建筑施工图64210结构施工图86211给水排水工程图4412道路，桥梁与涵洞工程图86213计算机绘图30624机动22总计10557462四、教学内容绪论一、教学目的和要求通过绪论的教学，要求学生掌握工程制图课程的简介；熟悉课程的教学目标，了解工程制图的发展趋势，为以后各章学习打下基础。二、教学内容1、工程制图课程的简介；2、工程制图课程的教学目标；3、工程制图课程的发展趋势；4、工程制图课程的学习方法；三、教学重点与难点工程制图课程的教学目标第一章制图的基本知识和技能一、教学目的和要求通过本章的教学，使学生熟悉制图的基本知识，掌握建筑制图国家标准、几何图形的画法，徒手作图的基本方法与实践。二、教学内容1、制图的基本知识；2、建筑制图国家标准；3、几何图形的画法；4、徒手作图的基本方法与实践。三、教学重点与难点重点：工程制图的国家标准。难点：徒手作图的基本方法。第二章投影的基本知识一、教学目的和要求通过本章的教学，使学生熟悉投影法、正投影的基本原理和投影特点，掌握成投影图的形成和特性。二、教学内容1、投影及其特性；2、各种投影法在建筑工程中的应用；3、平行投影的特性；4、投影图的形成；5、投影图的特性；。三、教学重点与难点重点：三视图的形成及其投影关系。难点：三视图与空间形体的关系。第三章点、直线、平面的投影一、教学目的和要求通过本章的教学，要求学生掌握点的三面投影关系；掌握各种位置直线和平面的投影特点；会分析物体上各种位置直线和平面的投影并判断其位置。二、教学内容1、点的投影；2、各种位置直线的投影；3、各种位置平面的投影。4、线、面相对位置三、教学重点与难点重点：直线对投影面的相对位置及其投影特征，平面对投影面的相对位置及投影特征。难点：最大坡度线及其应用，平行相交、垂直的应用。第四章轴测图一、教学目的和要求通过本章的教学，使学生理解轴测投影的基本概念，种类及特性。掌握轴测投影规律，能绘制轴测投影图。二、教学内容1、轴测投影的基本概念，种类及特性。2、掌握正等轴测图的画法。3、正面、水平斜轴测图画法。4、轴测图类型的选择、圆的轴测投影画法。三、教学重点与难点重点：掌握正等轴测图和斜轴测图的作图方法。。难点：水平面斜轴测图作图方法。第五章立体表面交线一、教学目的与要求通过本章的教学，要求学生掌握平面立体和曲面立体的组成，熟悉常见基本立体的形状特征及投影特性，熟练掌握求立体表面上点的三面投影的方法。掌握求平面与基本立体相交的截交线及求两基本曲面立体相交相贯线的方法和步骤。二、教学内容1、基本立体的视图2、平面与基本立体相交3、两基...
