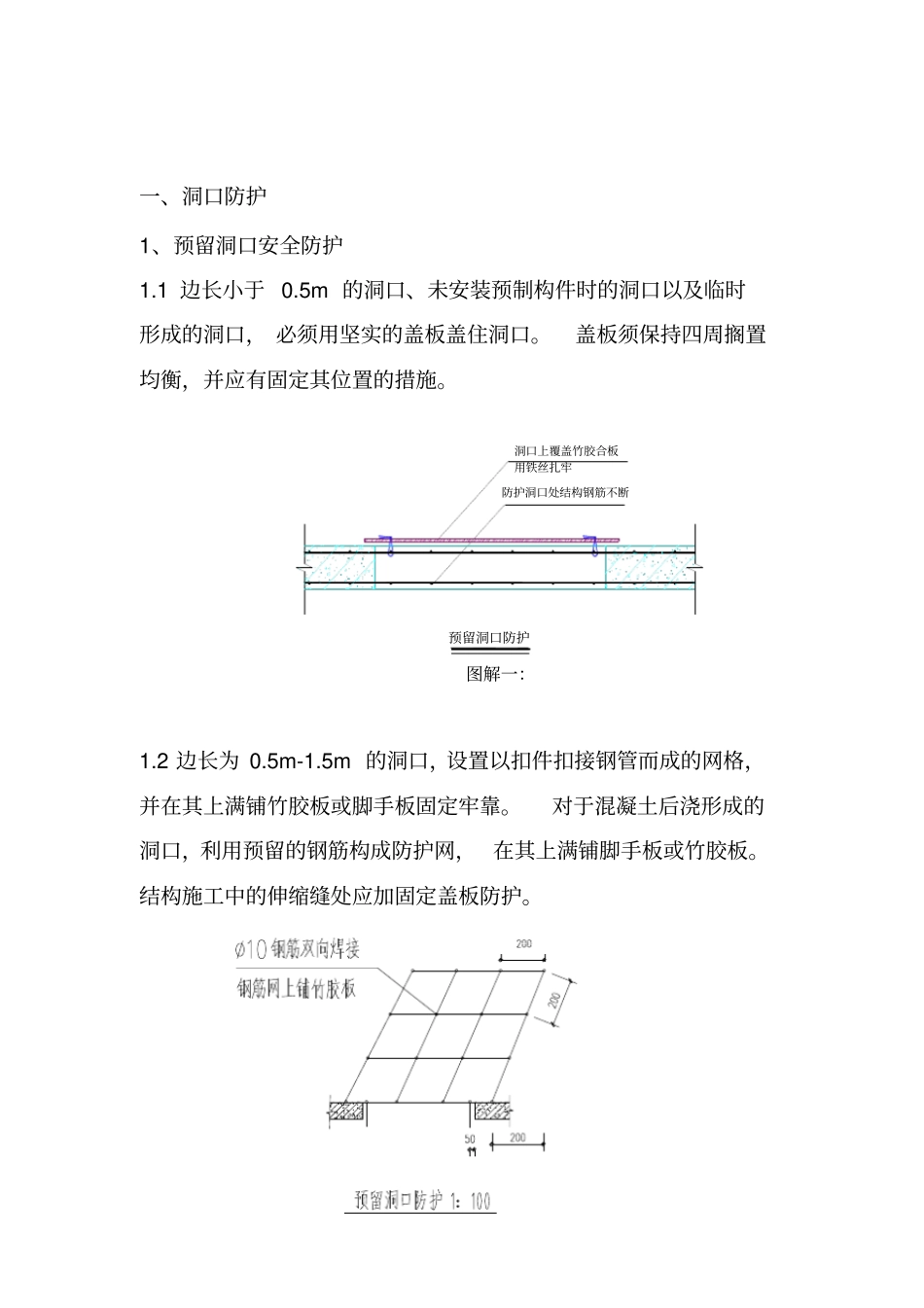

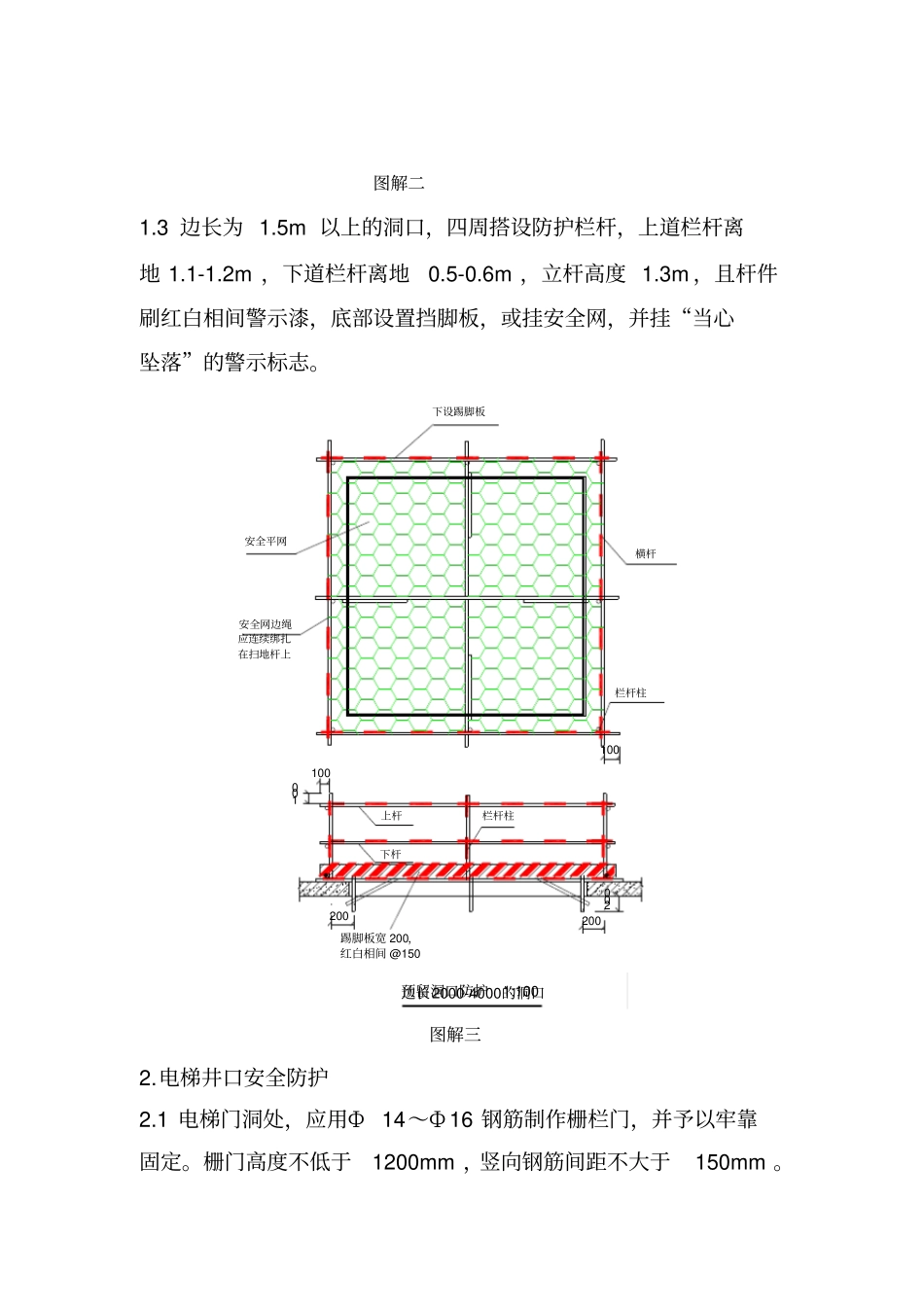

一、洞口防护1、预留洞口安全防护1.1边长小于0.5m的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。图解一：1.2边长为0.5m-1.5m的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。结构施工中的伸缩缝处应加固定盖板防护。预留洞口防护防护洞口处结构钢筋不断用铁丝扎牢洞口上覆盖竹胶合板图解二1.3边长为1.5m以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m，下道栏杆离地0.5-0.6m，立杆高度1.3m，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。图解三2.电梯井口安全防护2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。下设踢脚板横杆栏杆柱上杆下杆栏杆柱200200边长2000-4000的洞口安全平网安全网边绳应连续绑扎在扫地杆上踢脚板宽200，红白相间@150100200100100预留洞口防护1:1002.2电梯井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。2.3施工层应搭设操作平台，并满铺跳板。2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。铁栅门1膨胀螺栓Φ16115001200防护门首层网(1)立面图（2）剖面图电梯井口、内防护门（单位：mm)1500Φ10@150随层网（固定）（每三层且不超过10米在楼层处固定一道）100踢脚板宽180，红白相间@1503厚扁铁50Φ12@20015012003.管道井口安全防护3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。3.3施工层应搭设操作平台，并满铺跳板。3.4施工中，管道井不得作为垂直运输通道和垃圾通道。4、通道口安全防护4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于0.05m厚的脚手板，且棚顶立杆应高出顶棚0.6m，在顶棚超高部分两侧张挂密目式安全网，通道两侧用密目安全网封闭。4.2多层建筑物通道长度不小于3m，高层不小于6m，防护棚高度不低于3m。4.3物料提升机的进料口、外用电梯地面进料口以及其它需要搭设的位置应设置防护棚。安全第一预防为主安全通道安全生产预防为主二、临边防护1.基坑临边安全防护1.1开挖槽、坑、沟深度超过2m的，必须在边沿处设立防护栏杆。基坑深度超过5m的，必须编制专项施工安全技术方案，经专家论证、审批后，方可由项目安全部门监督实施。1.2基坑临边采用钢管防护时，防护栏杆的高度不低于1.1m，基坑防护栏距坑边的距离大于0.5m。1.3基坑临边采用钢板网做防护时，采用常规的菱形孔状的板网，分镀锌和涂塑两种。一般最普遍应用的钢板网的材质为低碳钢板，固定钢板网用∠15*30*3的角钢。横杆立杆注：基坑临边防护除用钢管作栏杆外还要用密目网或踢脚板(脚手板)做挡板。砼地基20002000200012005505501002002002楼层、阳台、平台临边安全防护2.1凡坠落高度在2m以上（含2m）,临边无防护设施的楼层、阳台平台，必须设置临边防护设施。2.2防护采用钢管扣件搭设，钢管横杆和栏杆柱均采用φ48*3.5mm的管材，上道栏杆离地1.0--1.2m，下道栏杆离地0.5--0.6m，立杆高度1.3m，立杆间距2m。2.3钢管表面涂刷红白相间的警示漆，栏杆内侧张挂“当心坠落”的安全警示标志。2.4防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于18cm的挡脚板，挡脚板与下边的空隙不应大于10mm。挡脚板应刷红白颜色相间的油漆警示标志。2.5当临边的外侧面临街道时，除防护栏杆外，敞口立面必须采取满挂安全网或其他可靠措施做全封闭处理。2.6临边采用钢板网做防护时，采用常规的菱形孔状的板网，分镀锌和涂塑两种。一般最普遍应用的...
